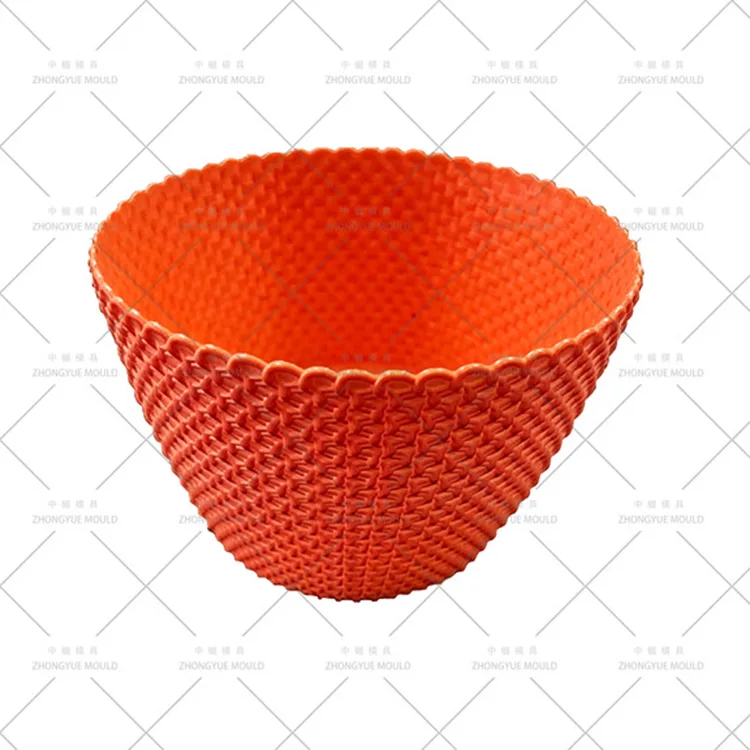

ZHONGYUE MOLD هي شركة صينية محترفة لتصنيع قوالب الحقن تقوم بتوريد قوالب أوعية زهور الروطان البلاستيكية المستديرة / مزارعات ذات نسيج خوص أسطواني (أوعية مدببة كلاسيكية، سلال معلقة، مزارعي الحدائق) للعلامات التجارية العالمية لديكور الحدائق، وتجار التجزئة للأثاث المنزلي، وتجار الجملة البستانيين. على عكس أواني الروطان الكروية التي تتطلب تجاويف منقسمة معقدة، تتميز هذه الأواني المستديرة الأسطوانية أو المدببة بجدار خارجي عمودي أو مخروطي قليلاً مع نسيج مقلد من القصب/النسيج (الروطان)، مما يسمح بتصميم أبسط من لوحين أو ثلاثة ألواح يفتح ويغلق مثل قالب الدلو القياسي.
يتم تشكيل هذه الأواني عادةً من مادة PP (البولي بروبيلين، MFR 8–15) لمرونتها الممتازة ومقاومتها للتشقق الناتج عن الضغط، ويتراوح قطرها العلوي من 120 مم إلى 400 مم. تتميز قوالبنا بنسيج الروطان EDM + المحفور بالحمض VDI 30–42، وقنوات المياه الحلقية (الأخاديد الدائرية) حول القلب العميق للتبريد الموحد، وبوابات تحت الماء مخفية لا تترك أي علامة مرئية على النسيج الزخرفي. بدءًا من السلال المعلقة الكلاسيكية المزودة بفتحات متسلسلة وحتى مزارعي الحدائق شديدة التحمل المزودة بأضلاع معززة، نقدم مراجعة كاملة لـ DFM تركز على تخفيف الفراغ في التجويف العميق وتحسين زاوية المسودة قبل قطع الفولاذ.
|
غرض |
المواصفات / الخيارات |
|
|
اسم القالب |
قالب وعاء زهور الروطان المستدير البلاستيكي (زارع خوص أسطواني / مدبب) |
|
|
التجويف والفولاذ الأساسي |
التجويف: P20 (HRC 28-33) الأمراض المنقولة جنسيا؛ 718H (HRC 33-38) لحياة طويلة. النواة: P20 / 718H. |
|
|
نوع القالب |
قالب ذو لوحتين (بوابة فرعية) أو قالب ثلاثي الألواح (بوابة ذات نقطة الدبوس). لا توجد شرائح مطلوبة. |
|
|
قاعدة العفن |
معيار LKM / DME / HASCO (يعتمد الحجم على قطر الوعاء وارتفاعه) |
|
|
تجاويف |
1×1 قياسي (الأواني الكبيرة)؛ 2 تجاويف ممكنة للأواني الصغيرة (قطر أقل من 150 ملم) |
|
|
نظام عداء |
العداء البارد (البوابة الفرعية) std .؛ عداء ساخن اختياري للأواني الكبيرة |
|
|
نوع البوابة |
بوابة غواصة (كامنة) على الحافة الداخلية أو المركز السفلي؛ لا توجد بوابة على الوجه الخارجي المزخرف |
|
|
طرد |
لوحة متجرد (يفضل للجدران الرقيقة) أو دبابيس القاذف |
|
|
تبريد |
القنوات الحلقية (الأخاديد الدائرية) حول القلب؛ يحير في تجويف. إدراج BeCu في نصف القطر السفلي |
|
|
التنفيس |
أخاديد تنفيس 0.01–0.015 مم على السطح الأساسي؛ فتحات تهوية مسامية في الجزء العلوي الأساسي |
|
|
الانتهاء من السطح |
التجويف: نسيج الروطان EDM + حفر حمض VDI 30–42؛ الأساسية: SPI B1/B2 البولندية |
|
|
العمر المتوقع للقالب |
≥300000 طلقة (P20)؛ ≥500,000 طلقة (718 ساعة) |
|
|
المواد الموصى بها |
PP (MFR 8–15، مرونة جيدة لتحرير الملمس)، PP+UV للاستخدام الخارجي |
|
|
برامج التصميم |
UG NX، Pro/E، SolidWorks، AutoCAD، Mouldflow (محاكاة التعبئة والفراغ) |
|
|
مراقبة التسامح |
±0.15 ملم بشكل عام؛ الاسطوانة .30.3 مم ؛ عمق الملمس متسق |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروعك القادم من قوالب أواني الزهور البلاستيكية أكثر إشراقًا!

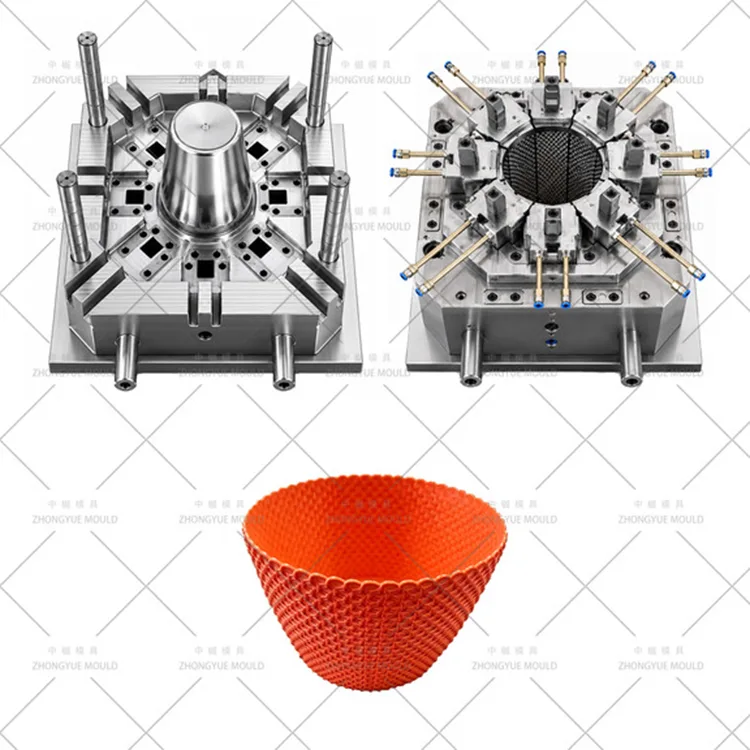

قالب وعاء زهور الروطان المستدير (الأسطواني) هو أداة مصممة لإنشاء مزارع مستديرة ذات جوانب رأسية أو مدببة قليلاً تحاكي نسج الروطان الطبيعي أو نسج الخوص. يختلف هيكل القالب بشكل كبير عن قالب الوعاء الكروي:
الجدران العمودية / المدببة - يتميز الوعاء بقطر ثابت أو متناقص تدريجيًا، مما يسمح بتجريد الجزء مباشرة من القلب دون الحاجة إلى شرائح جانبية.

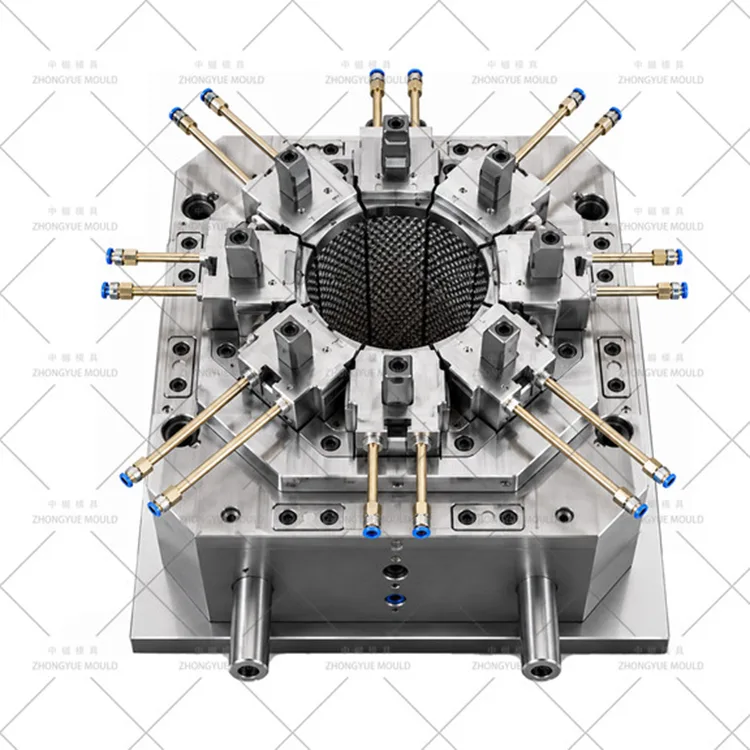

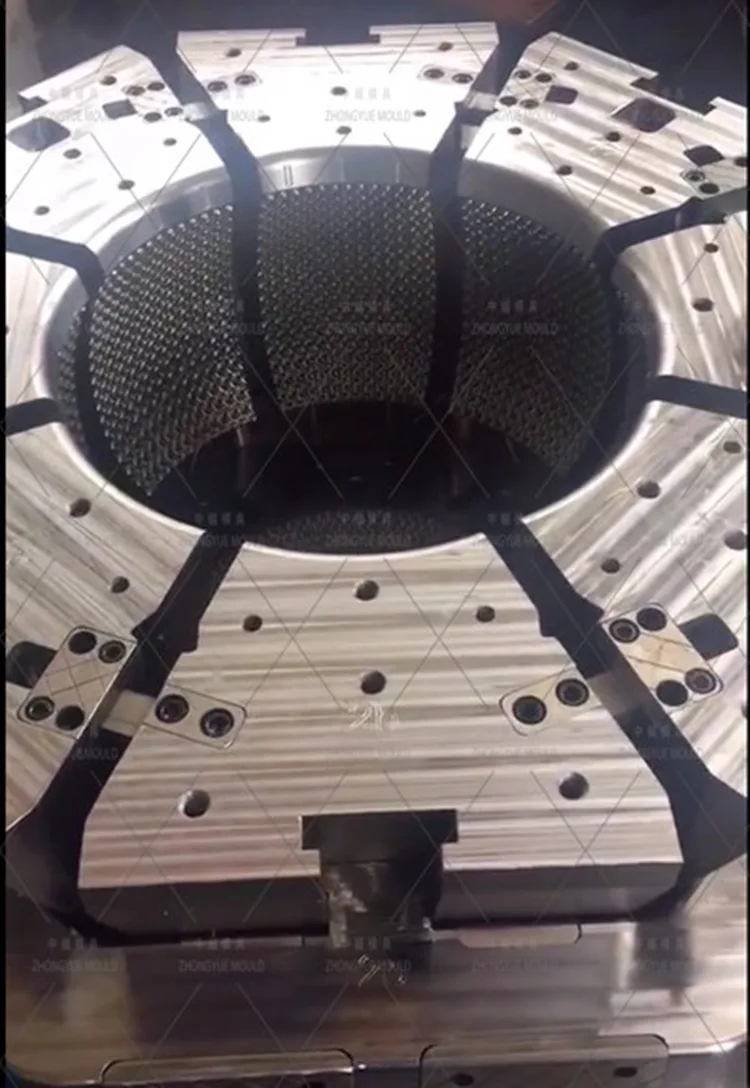

نسيج الروطان / الخوص - سطح التجويف الخارجي مصنوع بواسطة EDM بنمط قصب ومحفور بالحمض (VDI 30–42). يتم حساب زوايا المسودة بعناية (عادةً 2-3 درجات) للسماح للجزء المحكم بالتحرر.

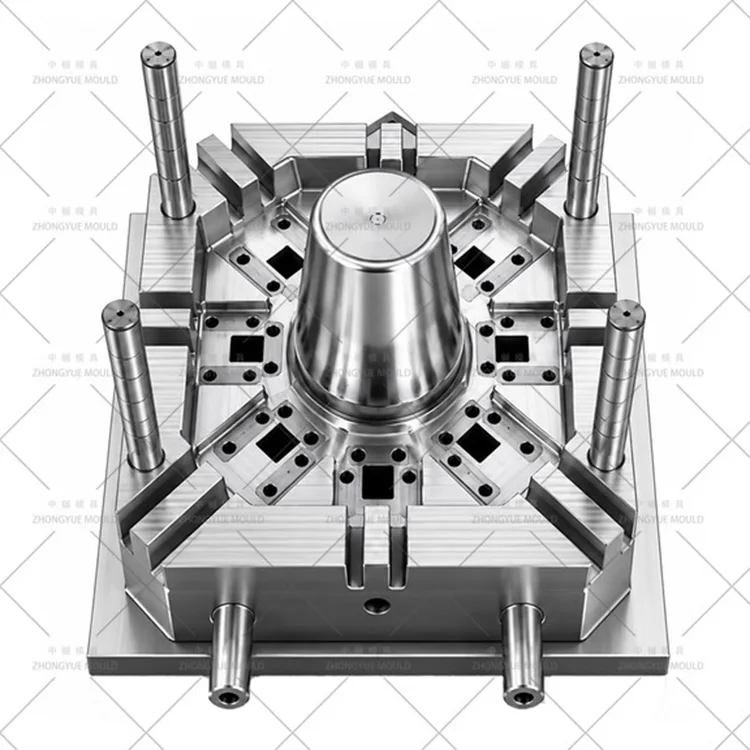

التبريد العميق للقلب — القلب عبارة عن أسطوانة عميقة تتطلب استخلاصًا فعالاً للحرارة عبر قنوات التبريد الحلقية أو أنابيب الفقاعات.
الميزات الداخلية - قد تشتمل على أضلاع تقوية داخلية، ومنصات تصريف، وفتحات تعليق مقولبة (تتكون من إدخالات فضفاضة أو رافعات صغيرة).
يتطلب تطبيق الملمس على الجدار العمودي مسودة كافية. نحسب مسودة إجمالية تبلغ 2-3 درجات للمنطقة المزخرفة. يخضع التجويف لغوص EDM لإنشاء نمط الإغاثة، يليه النقش الكيميائي لتحقيق الاتساق. يبقى القلب سلسًا (SPI B1/B2) لسهولة التحرير.
يؤدي تجريد أسطوانة عميقة ومزخرفة من قلبها إلى خلق فراغ. نقوم بتصميم أخاديد تهوية (بعمق 0.01-0.015 مم) على طول السطح الأساسي وفتحات تهوية مسامية في الجزء العلوي الأساسي للسماح للهواء بالدخول أثناء الطرد، مما يمنع الوعاء من الانهيار أو الالتصاق.
بدلاً من BeCu الحلزوني، نقوم بتشكيل قنوات مائية حلقية متحدة المركز (مثل الحلقات الدائرية) حول القلب على ارتفاعات متعددة. وهذا يوفر تبريدًا موحدًا حول محيط الوعاء العميق، مما يقلل من الشكل البيضاوي والاعوجاج.
للحفاظ على نسيج الروطان، يتم وضع البوابة على الحافة الداخلية لفتحة الوعاء أو في المنتصف السفلي. بالنسبة للأواني الأكبر حجمًا، يضمن القالب المكون من ثلاث لوحات مع بوابة مدببة في القاعدة تعبئة متوازنة.
يتم تشكيل فتحات السلسلة بواسطة إدخالات صغيرة فضفاضة يتم إزالتها أو إخراجها يدويًا مع الجزء. تم تصميم أضلاع التسليح الداخلية بسمك مناسب (60-70% من الجدار) لمنع ظهور علامات الغرق على السطح الخارجي المحكم.
بالنسبة للأواني ذات الجدران الرقيقة (أقل من 2 مم)، نستخدم لوحة تجريد لتوزيع قوة القذف بالتساوي. بالنسبة للأواني الأكثر سمكًا، يتم وضع دبابيس القاذف عند شفة القاعدة والأضلاع الداخلية.
|
طلب |
التركيز على تصميم القالب |
|
سلال معلقة كلاسيكية |
شكل مدبب مع فتحات سلسلة متكاملة؛ جدران رقيقة (1.2-1.8 مم) لتوفير الوزن؛ طرد لوحة متجرد |
|
مزارعي الحدائق الثقيلة |
قطر أكبر (250-400 مم)؛ جدران أكثر سمكًا (2.5-3.5 مم)؛ أضلاع التسليح الداخلية الصرف السفلي |
|
خزانات التخزين الداخلية المزخرفة |
حجم أصغر (120-200 ملم)؛ في كثير من الأحيان مع الحبوب الخفيفة VDI؛ قلب شديد اللمعان من أجل تصميم داخلي نظيف |
|
أواني الحضانة |
تصميم وظيفي؛ نسيج بسيط الأمثل لركوب الدراجات السريعة وتوفير المواد |
مسودة الملمس وتخفيف الفراغ DFM - حساب المسودة للنسيج الرأسي (2-3 درجات). تصميم أخاديد تهوية على القلب لمنع قفل الفراغ. تقرير سوق دبي المالي مجاني.
تركيب ونقش EDM - التخشين باستخدام الحاسب الآلي، متبوعًا بـ Sodick/Charmilles EDM لنمط القصب. ثم النقش الحمضي إلى عمق VDI النهائي.
تصنيع قنوات التبريد — قنوات حلقية مثقوبة حول القلب. قم بتركيب إدخال BeCu في نصف القطر السفلي إذا لزم الأمر.
اختبار T1 التجريبي والطرد - يتم تشغيله باستخدام PP محدد. تحقق من وجود التصاق بالفراغ، وإطلاق الملمس، والأسطوانية. توريد فيديو تجريبي + عينات.
التسليم النهائي - يتم الشحن مع دليل القالب ودبابيس القاذف الاحتياطية وأدوات تنظيف فتحة التهوية.
خبراء الملمس والمسودات - نحن نعرف كيفية تطبيق نسيج الروطان على الجدران الرأسية دون التسبب في مشاكل الالتصاق أو الطرد.
متخصصو تخفيف الفراغ — نقوم بتصميم أنظمة تهوية فعالة للنوى الأسطوانية العميقة لمنع انهيار الأجزاء.
تصميم تبريد فعال — تضمن القنوات الحلقية تبريدًا موحدًا ودورات سريعة لإنتاج كميات كبيرة.
ضمان الجودة - نقوم باختبار الطرد العميق خصيصًا لضمان الأداء الموثوق.
الخبرة العالمية — يتم تصدير القوالب إلى جميع أنحاء العالم لمراكز الحدائق والمشاتل.
س: هل يمكن أن يكون هذا القالب متعدد التجاويف (2+2 أو 4+4)؟
ج: نعم، بالنسبة للأقطار الأصغر (أقل من 180 مم)، يمكننا تصميم قوالب ذات تجويفين أو 4 تجاويف. بالنسبة للأواني الأكبر حجمًا (> 250 مم)، نوصي عادةً بـ 1×1 لضمان التبريد الكافي وقدرة الضغط.
س: كيف تمنعين الوعاء المحكم من الالتصاق بالقالب؟
ج: نضيف زاوية مسودة إضافية (2-3 درجات) للنسيج ونصقل قمم النسيج. والأهم من ذلك، أننا نصمم أخاديد تهوية في القلب لكسر ختم الفراغ أثناء الطرد.
س: ما الفرق بين هذا القالب وعفن وعاء الروطان الكروي؟
ج: هذا القالب أبسط بكثير. وهو عبارة عن قالب مكون من لوحين أو ثلاثة ألواح يفتح ويغلق عموديًا. لا يتطلب شرائح معقدة أو تجاويف مقسمة، مما يجعله أقل تكلفة وأسهل في الصيانة.
س: ما هي المواد التي توصي بها للحصول على أفضل إصدار للنسيج؟
ج: يعتبر PP (MFR 8–15) مثاليًا. تتمتع بمرونة كافية للتحرر من القالب المحكم دون أن تتشقق. نوصي بإضافة مثبتات الأشعة فوق البنفسجية للاستخدام الخارجي.
س: ماذا تحتاج لاقتباس ؟
ج: رسم ثنائي الأبعاد (PDF/DWG) + نموذج ثلاثي الأبعاد (STP/IGS/X_T) يوضح قطر الوعاء والارتفاع وسمك الجدار ونمط الملمس (أو أرسل عينة من الصورة).
أرسل رسومات الأصيص أو عينات النسيج إلى ZHONGYUE MOLD. سنقدم تقريرًا مجانيًا لسوق دبي المالي يغطي المسودة والتبريد وتخفيف الفراغ + عرض أسعار رسمي خلال 24-48 ساعة عمل.
اتصل بنا الآن لبدء مشروع قالب حقن زارع نسيج الخوص الأسطواني الخاص بك!
