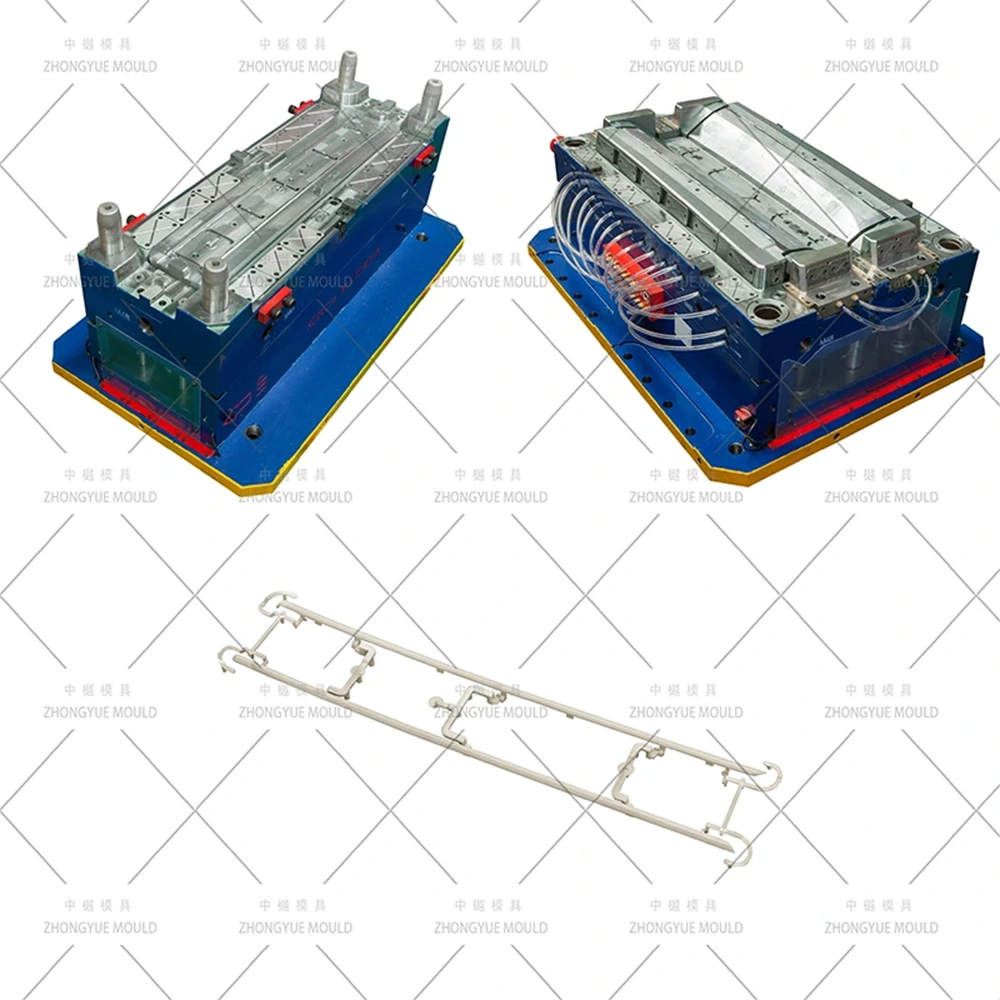

إن الزخارف الداخلية والخارجية للسيارات - مثل زخارف أعمدة مكيف الهواء، والقوالب المحيطة بالنوافذ، وزخارف أحزمة الأبواب، وألواح الاحتكاك - لا تحدد فقط الجودة المرئية للمركبة ولكنها تؤثر أيضًا بشكل مباشر على ختم الجسم ودقة التجميع. نظرًا لأن هذه الأجزاء عادةً ما تكون طويلة، وذات جدران رقيقة، وتتميز برؤوس مشبكية معقدة أو علامات تثبيت على الجانب الخلفي، فإن قوالب الحقن التقليدية معرضة بدرجة كبيرة للالتواء والانحناء وعلامات الغرق المرئية. ولذلك، باستخدام دقة عاليةقالب تزيين السياراتهو خط الأساس الأساسي لضمان استقرار الأبعاد وتقليل أوقات دورة الإنتاج.
فيما يلي المواصفات الفنية الأساسية لقوالب تزيين السيارات التي تصنعهاتايتشو Zhongyue قوالب المحدودة، نظمت للرجوع إليها الشراء السريع:
| المعلمة / البند | المواصفات والخيارات |
| اسم القالب | شريط زينة السيارة / قالب حقن الزينة (قالب زينة السيارة) |
| تجويف الصلب | 718H (HRC 33–38) أو 2738HH للتركيب؛ S136 (HRC 48–52) للكروم المرآة |
| الصلب الأساسية | 718H، P20، أو H13 (نيتريد) |
| الشرائح والرافعات | نيتريد H13 أو فولاذ أداة SKD61 |
| معيار قاعدة القالب | LKM أو DME أو HASCO أو معيار مصمم ذاتيًا (الوزن: 0.8 طن - 3.5 طن) |
| تكوين التجويف | 1×1 (تجويف فردي)، 1+1 (زوج متماثل يسار/يمين)، 2+2، أو 4 تجاويف |
| نظام عداء | عداء بارد متوازن (فرع Y) أو عداء ساخن (YUDO/Synventive open drop) |
| نوع النابضة | بوابة الغواصة المخفية (الكامنة)، أو بوابة المروحة، أو بوابة Hot Drop المباشرة على الوجه الخلفي |
| نظام الطرد | دبابيس القاذف + رافعات زاوية صغيرة + آليات منزلق هيدروليكي صغير |
| الانتهاء من السطح | تجويف VDI 27–36 جلد غير لامع / نسيج MT؛ طلاء مرآة S136 SPI A1/A2 |
| صب البوليمرات | PP-T20 (مملوء بالتلك)، ABS، PC+ABS، TPO (أسود خارجي)، ABS بدرجة الطلاء |
| برامج التصميم | UG NX، كاتيا، سوليدووركس، أوتوديسك مولدفلو انسايت |
| ملف التسامح | عام: ±0.05 مم؛ مسافة المقطع: ±0.1 مم؛ الانحناء: .30.3–0.5 مم لكل طول 500 مم |
| مهلة الإنتاج | 30-50 يومًا (من الموافقة على تصميم القالب ثلاثي الأبعاد إلى العينات التجريبية T1) |
لمعالجة نقاط الضعف الهندسية الطبيعية لأجزاء السيارة الطويلة والرفيعة، يجب تنفيذ تدابير تصميم هيكلية محددة:
• تخطيطات متناظرة متعددة التجاويف: معظم زخارف السيارات عبارة عن أجزاء متناظرة على اليسار واليمين (على سبيل المثال، الدعامات الأمامية للسائق والراكب). إن استخدام تصميم تجويف 1+1 مع فرع Y بارد متوازن أو عداء قطرة ساخنة يضمن أوقات ملء متطابقة وضغوط حقن موحدة عبر كلا التجويفين.
• بوابة الغواصة المخفية:لضمان المظهر المرئي الخالي من العيوب (السطح A) والخالي من آثار البوابة، يستخدم القالب البوابات المغمورة أو الكامنة. تم تصميمها على الحافة الداخلية أو الأضلاع الهيكلية الخلفية وتم تصميمها للقص الذاتي تلقائيًا عند فصل القالب.
• آليات الرفع والانزلاق المتقدمة:تحتوي الأجزاء المزخرفة على العشرات من المشابك الهيكلية ذات التركيب المفاجئ على الوجه الخلفي. يشتمل القالب على رافعات ذات زوايا صغيرة وشرائح هيدروليكية مصنوعة من الفولاذ المنترد H13 لإزالة هذه القطع المعقدة بسلاسة دون التسبب في علامات السحب أو تشوه الأجزاء.
• تعويض الانكماش الدقيق:تعرض المواد مثل مادة البولي بروبيلين التي تحتوي على 20% من التلك (PP-T20) اختلافات في الانكماش الاتجاهي (~0.8-1.3% في اتجاه التدفق و~1.0-1.5% في الاتجاه العرضي). يتم قياس أبعاد تجويف القالب بشكل غير منتظم أثناء التصميم لمنع الانحناء الطولي على المدى الطويل.
• دوائر التبريد المخصصة:يؤدي التبريد غير المتوازن إلى تشوه شديد في الأجزاء النحيلة. يشتمل القالب على قنوات تبريد عميقة ومستقلة (∅6–10 مم) على طول التجويف، مكملة بإدخالات نحاس البريليوم (BeCu) بالقرب من أعمدة التثبيت السميكة لتسريع تبديد الحرارة.
ديكورات السياراتتتطلب راتنجات بلاستيكية متخصصة ومعالجات أسطح فولاذية متطابقة حسب موقعها ووظيفتها الجمالية:
• مكونات داخلية ذات ملمس غير لامع:تتطلب الأجزاء مثل زخارف أعمدة A/B/C وألواح عتبات الأبواب لمعانًا منخفضًا ومقاومة للخدش. يتم تشكيلها عادةً من PP-T20 أو ABS. يتم اختيار الفولاذ 718H أو 2738HH المقسى مسبقًا لتجويف القالب للاستجابة بشكل مثالي للحفر بالحمض الكيميائي أو التركيب بالليزر، مما يحقق حبيبات جلدية VDI 27–36. يجب فتح زوايا السحب بسخاء (بحد أدنى 1.5 درجة لكل درجة VDI) لتجنب الاحتكاك أثناء الطرد.
• الأجزاء الخارجية شديدة اللمعان والكروم:تستخدم أجزاء مثل محيطات النوافذ أو لمسات شبكة المبرد TPO أو PC+ABS أو ABS من فئة الطلاء. وتتطلب هذه تجاويف من الفولاذ المقاوم للصدأ S136 مقواة ومصقولة يدويًا حتى النهاية المرآة SPI A1/A2. يتم تكبير أي فراغ مجهري في الفولاذ بعد الطلاء الكهربائي، مما يجعل نقاء الفولاذ الممتاز وتلميع غرف الأبحاث المتخصصة أمرًا إلزاميًا.
قبل قطع أي كتلة فولاذية للأداة، يتم إجراء مراجعات التحقق الرقمي لتقليل أخطاء التصميم والتغييرات الهندسية المتأخرة:
مراجعة سوق دبي المالي (التصميم من أجل التصنيع).
تقوم هذه المرحلة بتقييم اتساق سمك الجدار (على النحو الأمثل في حدود 2.0-3.0 مم للديكورات التلقائية)، وإمكانية الوصول إلى المسودة، ووضع خط الفصل، وخلوص شوط الرافعة لاعتراض علامات الغرق المحتملة أو اللقطات القصيرة مبكرًا.
تحليل محاكاة تدفق العفن
1. يحاكي انتشار الذوبان الأمامي لتحديد أفضل مواقع البوابة، ودفع مصائد الهواء وخطوط اللحام إلى الشفاه الخلفية المخفية.
2. يحسب متطلبات قوة التثبيت للتخلص من فلاش خط الفراق عند الحقن الطويلة ذات الضغط العالي.
3. يقوم بإجراء تحليل الانكماش والانحراف الحجمي للتنبؤ بميول الانحناء، مما يسمح للمصممين بتطبيق تعديلات مقاومة التشوه مباشرة على هندسة القالب.
يغطي نطاق التصنيع لدينا النطاق الفني الكامل لملامح القطع الداخلية والخارجية السائدة في السيارات:
| نوع المكون | ركائز مشتركة | التركيز على تصميم القالب الأساسي |
| أ / ب / ج مقبلات العمود | PP-T20، ABS | تخطيط تجويف 1+1 L/R؛ نسيج جلدي غير لامع VDI موحد؛ رافعات مقطعية معقدة؛ بوابة فرعية مخفية. |
| نافذة محيطة تقليم | TPO الخارجي، كروم ABS | كتل تجويف S136؛ تحكم فائق الدقة في خط الفصل لمنع الوميض؛ فولاذ مقاوم للتآكل لتركيبات TPO. |
| أبلى / ركلة لوحة | ب + إبدم، عبس | نقش نسيج عالي التحمل؛ تبريد متوازن للتحولات الضلعية السميكة إلى الرقيقة؛ تكوينات 1+1 أو 2 تجويف. |
| لهجات مشرقة مصبغة | تصفيح الصف ABS | تجويف تلميع المرآة SPI A1؛ مسارات عداء خالية من التردد؛ الحد الأدنى من خطوط الشهود؛ إعدادات تجويف واحد. |
| حاجز السقف / زخرفة الزجاج الأمامي | تبو، ب + إبدم-T20 | نحيلة رقيقة استقرار الشريط. مناطق تبريد متعددة لمنع الانحناء؛ محاذاة دقيقة لمطابقة مثالية لفجوة الجسم. |
تأسست عام 2015،تايتشو Zhongyue قوالب المحدودةهي شركة صينية متخصصة في تصنيع وتوريد قوالب الحقن ذات التقنية العالية وتقع في Huangyan، Taizhou، مقاطعة Zhejiang - والمعروفة على نطاق واسع باسم "مدينة القوالب في الصين". تغطي منشأة الإنتاج الحديثة لدينا مساحة تزيد عن 10000 متر مربع.
انطلاقًا من فلسفتنا الأساسية، "الجودة تصنع المستقبل، والتركيز يخلق الاحترافية"، توفر Zhongyue حلولًا شاملة وشاملة، بما في ذلك تصميم وتصنيع القوالب البلاستيكية، ودعم تطوير المنتجات، وقولبة الحقن للإنتاج الضخم. نحن نحافظ على قسم هندسي مستقر للغاية حيث يمتلك أكثر من 70% من الفنيين الأساسيين لدينا أكثر من 10 سنوات من الخبرة المباشرة في الصناعة. حصلت الشركة على شهادة إدارة الجودة ISO 9001 وتدير مراكز تصنيع CNC عالية السرعة وآلات EDM دقيقة وآلات قياس تنسيقية (CMM) للوفاء بمعايير أدوات التصدير الصارمة لموردي قطع غيار السيارات الدوليين ومصنعي المعدات الأصلية من المستوى الأول.
يطبق Zhongyue Mould إدارة صارمة للمعالم على الجميعقالب تزيين السياراتمشروع:
1. بدء المشروع ومراجعة سوق دبي المالي (الأيام 1-3): المراجعة الفنية لبيانات الأجزاء، وتحديد خطوط الفواصل، وتحديد مواقع البوابة، وتخطيطات الشرائح، يليها تسليم تقرير شامل لسوق دبي المالي.
2. تصميم هيكل تدفق القالب وثلاثي الأبعاد (الأيام 4-12): تشغيل عمليات محاكاة القولبة بالحقن لتحسين أنماط التعبئة. إنشاء نماذج تجميع ثلاثية الأبعاد كاملة (UG NX / CATIA) لتسجيل خروج العميل النهائي.
3. التصنيع الدقيق للأدوات (الأيام 13-35): تنفيذ عمليات التخشين والتشطيب باستخدام الحاسب الآلي عالية السرعة، والحفر العميق للمسدس لخطوط مياه التبريد، والتنظيم التنظيمي (EDM) للتجويفات الدقيقة للمشبك، والتركيب النهائي المتخصص VDI أو تلميع المرآة اليدوي S136.
4. تجربة القالب T1 والتحقق من صحة الأبعاد (الأيام 36-42): إجراء تجربة القالب الأولية على مكابس القولبة بالحقن الداخلية لدينا. التقاط مقاطع فيديو لعينات حية، وإنشاء تقرير كامل بأبعاد CMM، وإرسال عينات بلاستيكية T1 مجانية إلى العميل عبر البريد السريع.
5. ضبط القالب وتغليف التصدير (الأيام 43-50): تنفيذ تعديلات طفيفة بناءً على التحقق من العينة. تطبيق طلاءات مضادة للصدأ، وتعبئة القالب في صندوق تصدير خشبي خالٍ من التبخير، وشحنه جنبًا إلى جنب مع المخططات الهندسية وحزمة قطع الغيار المخصصة بنسبة 5٪.
Q1: هل يمكن لمصنعك بناء أجزاء القطع المتناظرة اليسرى (L) واليمنى (R) في قالب واحد؟
ج: نعم. تم تصميم معظم زخارف الأعمدة والألواح المسطحة وزخارف خط الخصر للنافذة بتكوين تجويف 1+1 (أو 2+2 للشرائط الصغيرة). وهذا يضمن تطابق أوقات الدورة، وخصائص المواد، وتناسق الألوان بين كلا الجزأين مع مضاعفة مخرجات الإنتاج لكل لقطة.
س 2: كيف يمكنك منع شرائط القطع البلاستيكية الطويلة والرفيعة من الالتواء أو الانحناء بعد الطرد؟
ج: نحن نواجه الانحناء من خلال إجراء تحليلات شاملة لالتواء Mouldflow أثناء مرحلة التصميم. نحن نطبق مقياس انكماش غير موحد استنادًا إلى درجة الراتنج المحددة (على سبيل المثال، PP-T20) وندمج عدة دوائر تبريد مستقلة ومقسمة إلى مناطق (الحواجز والفقاعات) لمعادلة الانكماش الحراري عبر القلب والتجويف.
س 3: ما هي الأداة الفولاذية التي توصي بها لقطع الزخرفة الخارجية شديدة اللمعان والمطلية بالكروم؟
ج: نوصي بشدة بالفولاذ المقاوم للصدأ S136 المقوى (المعالج بالحرارة إلى HRC 48–52). يوفر S136 كثافة المواد ومقاومة التآكل المطلوبة لتحقيق طلاء مرآة SPI A1/A2 لا تشوبه شائبة، مما يضمن بقاء الأجزاء المصبوبة خالية من الحفر أو التموجات السطحية بعد الطلاء الكهربائي.
س 4: ما هو مستوى الشفافية الذي تقدمه للمشترين أثناء مرحلة تصنيع الأداة؟
ج: نحن نحافظ على اتصالات تتبع واضحة. يقدم مهندسو المشروع تقارير مرحلية أسبوعية مفصلة مدعومة بصور ومقاطع فيديو عالية الدقة لخطوات المعالجة النشطة. بالنسبة لتجارب قوالب T1/T2، ندعم روابط بث الفيديو المباشر حتى يتمكن فريقك من مراقبة عملية الاختبار والإخراج في الوقت الفعلي.
س 5: ما هو الضمان القياسي الخاص بك وحزمة دعم المكونات لقوالب التصدير؟
ج: نحن نقدم ضمانًا شاملاً لمدة عام واحد إلى جانب ضمانات عمر الأداة المعتمدة (على سبيل المثال، الحد الأدنى 500000 طلقة للفولاذ 718H). بالإضافة إلى ذلك، نقوم بشحن كل قالب مع حزمة قطع غيار هامة إضافية بنسبة 5% (بما في ذلك مسامير القاذف، وزنبركات الرفع، والأختام الداخلية) مجانًا لمنع توقف الإنتاج.
• الكفاءة المتخصصة في مجال السيارات:سنوات من الخبرة المثبتة في تطوير المصدات الكبيرة، ومجموعات لوحة العدادات، وزخارف الأعمدة، والأشرطة اللامعة عالية المظهر.
• التصنيع الداخلي المتكامل:يتم تنفيذ جميع المراحل — بدءًا من إنشاء DFM ومحاكاة Mouldflow إلى التصنيع باستخدام الحاسب الآلي والتلميع وقولبة المسار — تحت سقف واحد للتحكم في التكاليف والمهل الزمنية.
• شهادة نزاهة سلسلة التوريد:نحن نستورد فولاذ الأدوات المعتمد والقابل للتتبع (مثل LKM أو ASSAB أو Groeditz الأصلي) وتكوينات التشغيل الساخن (YUDO، Synventive) المدعومة بشهادات المواد.
• الدعم اللوجستي المتوافق مع التصدير:نحن نوفر صناديق خشبية متوافقة تمامًا وخالية من التبخير، ومخططات هندسية باللغة الإنجليزية، وأدلة تشغيل العفن التفصيلية، وسجلات المعالجة الحرارية التي يمكن تتبعها.
هندسية وعالية الدقةقالب تزيين السياراتيوازن بين الجماليات التجميلية النقية والموثوقية الميكانيكية طويلة المدى أثناء الإنتاج بكميات كبيرة.تايتشو Zhongyue قوالب المحدودةيجمع بين الأنظمة الهندسية المتقدمة والبنية التحتية المتخصصة لأدوات Huangyan وبروتوكولات التحقق من الجودة الصارمة لحماية خطوط التجميع الخاصة بك من عيوب القوالب الشائعة مثل علامات الوميض والالتواء والحوض.
هل أنت مستعد لتحسين برنامج صب السيارات القادم؟ لو سمحتاتصل بنااليوم من خلال تقديم نماذج ثلاثية الأبعاد لمكونات القطع والأحجام السنوية المستهدفة. سيقوم مكتبنا الهندسي بتقديم مراجعة شاملة لسوق دبي المالي وعرض أسعار تجاري رسمي وتنافسي خلال 24 إلى 48 ساعة عمل. دعونا نرفع مستوى دقة التصنيع لديكم معًا.
-
