ملخص المقال: A قالب الثلاجةهي أداة حاسمة لإنتاج مكونات بلاستيكية دقيقة ومتينة ومتسقة بصريًا تستخدم في أجهزة التبريد الحديثة. من بطانات الأبواب والأدراج إلى الصواني والإطارات والخزائن والأجزاء الداخلية الأخرى، يؤثر تصميم القالب بشكل مباشر على استقرار الأبعاد وجودة السطح ودقة التجميع ووقت الدورة وتكاليف الإنتاج على المدى الطويل. تشرح هذه المقالة كيفية عمل قالب الثلاجة المصمم جيدًا، وما يجب على الشركات المصنعة مراعاته قبل طلب واحد، وكيف يمكن منع مشاكل الإنتاج الشائعة، وكيف تتعامل ZHONGYUE مع حلول القوالب المخصصة لتطبيقات الثلاجة المطلوبة.
قالب الثلاجة هو نظام أدوات دقيق يستخدم لتصنيع المكونات البلاستيكية للثلاجات والمجمدات من خلال القولبة بالحقن. على عكس القوالب البلاستيكية البسيطة، غالبًا ما تحتاج أدوات الثلاجة إلى التعامل مع أبعاد الأجزاء الكبيرة، والأشكال الهندسية المعقدة، وتفاوتات التجميع الضيقة، ومتطلبات السطح الصعبة، ودورات الإنتاج المتكررة.
تحتوي الثلاجات الحديثة على العديد من المكونات البلاستيكية المقولبة. يمكن أن تشمل هذه بطانات الأبواب، وأدراج الثلاجة، وصناديق التجميد، وصناديق الأطعمة المقرمشة، والصواني، والإطارات، والأرفف، والمقصورات الداخلية، والمكونات المتعلقة بالخزانة، والأجزاء الهيكلية أو الوظيفية الأخرى.
تؤثر جودة القالب بشكل مباشر على جودة المكون النهائي. إذا كانت أبعاد التجويف غير دقيقة، أو كان نظام التبريد متوازنًا بشكل سيئ، أو كان هيكل الطرد غير مناسب، فقد يتعرض المصنعون للالتواء، أو علامات الغرق، أو خطوط اللحام، أو اللقطات القصيرة، أو الفلاش، أو انحرافات الأبعاد، أو صعوبة التجميع.
بالنسبة لمصنعي الأجهزة، فإن الهدف ليس مجرد إنتاج قالب يمكن أن يصنع عينة واحدة مقبولة. الهدف الحقيقي هو تطوير الأدوات التي يمكنها إنتاج أجزاء مستقرة بشكل متكرر خلال التصنيع بكميات كبيرة.
تركز ZHONGYUE على حلول قوالب الأجهزة المخصصة المصممة حول الهندسة والمواد وحجم الإنتاج وظروف الماكينة ومتطلبات الجودة لكل مكون من مكونات الثلاجة.
غالبًا ما تحتوي مكونات الثلاجة على أسطح كبيرة وهياكل معقدة نسبيًا. قد يصبح أي خطأ بسيط في الأدوات مشكلة كبيرة بعد آلاف دورات الحقن.
يمكن لقالب الثلاجة المصمم بشكل صحيح أن يساعد الشركات المصنعة على تحقيق العديد من أهداف الإنتاج المهمة:
تصبح هذه الفوائد ذات أهمية خاصة عندما يتم تصنيع طراز الثلاجة بكميات كبيرة. حتى نسبة الخلل الصغيرة يمكن أن تترجم إلى هدر كبير للمواد، وتكاليف العمالة، وإعادة العمل، وتأخير الإنتاج.
ولهذا السبب، ينبغي اعتبار هندسة القوالب جزءًا من استراتيجية التصنيع الشاملة بدلاً من مجرد شراء الأدوات.
يمكن أن تتطلب عائلة منتجات الثلاجة الواحدة العديد من القوالب المختلفة. يقدم كل مكون متطلبات مختلفة من حيث الحجم والقوة والمظهر والشفافية وتحمل الأبعاد والتجميع.
| مكون الثلاجة | اعتبارات الإنتاج الرئيسية | مخاوف الجودة النموذجية |
|---|---|---|
| بطانة الباب | مساحة سطح كبيرة واستقرار الأبعاد | التزييف، الانكماش، سمك الجدار غير المتساوي |
| درج الثلاجة | حركة سلسة وأبعاد دقيقة | التشوه، الوميض، العيوب السطحية |
| درج هش | الهندسة الوظيفية والمظهر | تزييفها وخطوط اللحام وضعف الشفافية |

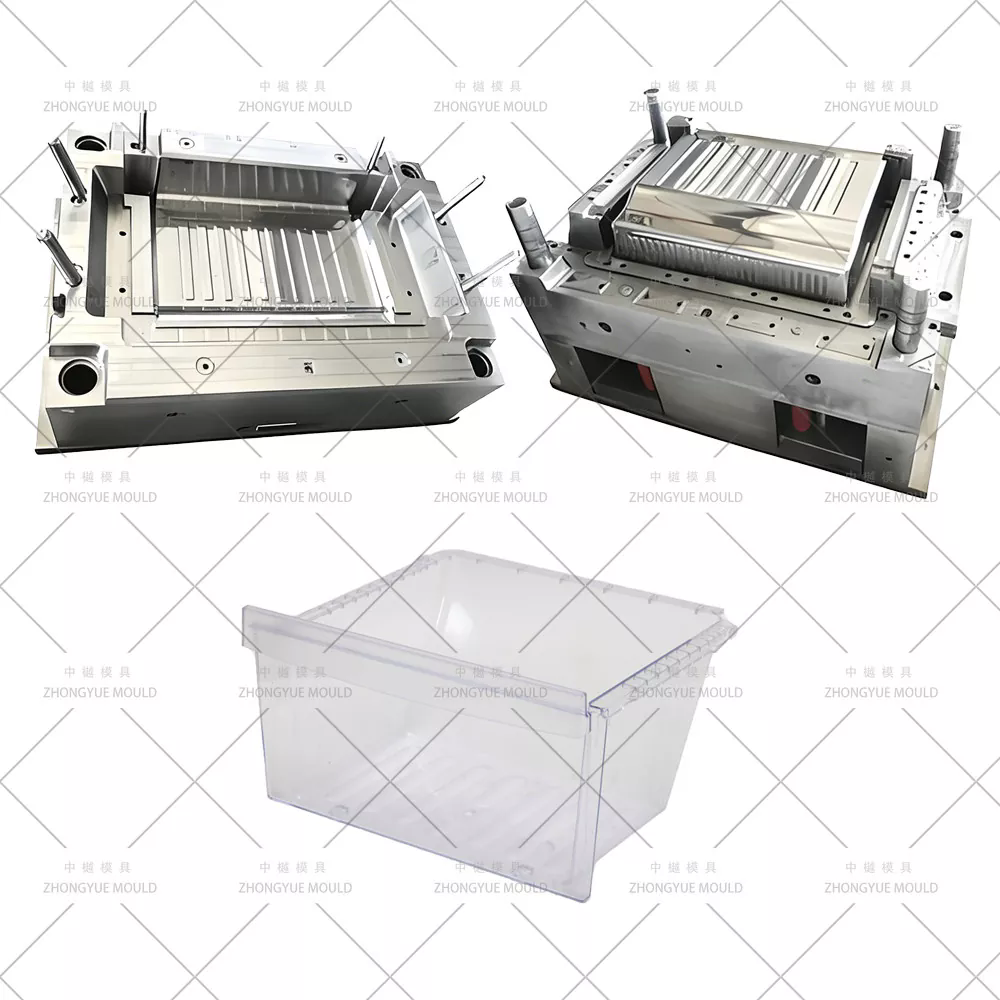

| صينية | القدرة على التحمل والتسطيح | علامات الحوض، والتشوه، والسمك غير المستوي |
| إطار | واجهات التجميع الدقيقة | انحراف الأبعاد والفلاش |
| صندوق الفريزر | القوة الهيكلية والتكرار | Warpage وملء غير مكتمل |
| الأجزاء المتعلقة بالخزانة | أبعاد كبيرة وهندسة معقدة | التشوه، عدم توازن التبريد، اختلاف الأبعاد |
تغطي إمكانيات أدوات الثلاجة في ZHONGYUE مجموعة من المكونات، بما في ذلك بطانات الأبواب، والأدراج، والمقصورات الداخلية، والصواني، والإطارات، والأدراج المقرمشة، وأجزاء الثلاجة البلاستيكية المخصصة الأخرى.
يبدأ تصميم القالب الجيد قبل بدء التشغيل الآلي. هندسة المكون البلاستيكي، والراتنج المختار، وآلة الحقن، والإنتاج المتوقع، ومتطلبات المظهر، وظروف التجميع كلها تحتاج إلى النظر فيها معًا.
الخطوة الأولى هي فهم الجزء نفسه. يقوم المهندسون بفحص سمك الجدار، والأضلاع، والرؤوس، والزوايا، وزوايا المسودة، والقطع السفلية، ونقاط التثبيت، والواجهات الوظيفية، والأسطح التجميلية.
يمكن أن تكون أجزاء الثلاجة الكبيرة حساسة بشكل خاص لسمك الجدار غير المتساوي. عندما تبرد المناطق المختلفة وتتقلص بمعدلات مختلفة، يمكن أن يحدث التشوه. لذلك، يجب أن يعمل تصميم المنتج وتصميم القالب معًا للتحكم في الانكماش.
يحتاج البلاستيك للوصول إلى كل منطقة من التجويف بالضغط ودرجة الحرارة المناسبة. يمكن لموقع البوابة غير المناسب أن يؤدي إلى حشوة غير متوازنة، أو خطوط لحام مرئية، أو متطلبات ضغط مفرطة، أو تشوه موضعي.
بالنسبة لمكونات الثلاجة المعقدة، قد يوفر التكوين ذو البوابات المتعددة أو العداء الساخن المصمم بعناية حشوًا أكثر اتساقًا. يعتمد الترتيب الدقيق على هندسة الجزء والراتنج.
يعد التبريد أحد أهم العوامل التي تؤثر على وقت دورة صب الحقن واستقرار الأبعاد.
إذا كانت إحدى مناطق القالب الكبير تبرد بشكل أسرع بكثير من الأخرى، فقد يؤدي الانكماش التفاضلي إلى إنتاج التواء. تساعد قنوات التبريد الموضوعة بشكل صحيح على إزالة الحرارة بشكل أكثر انتظامًا والحفاظ على ظروف إنتاج يمكن التنبؤ بها.
بعد التبريد، يجب إزالة المكون المقولب دون الإضرار بمظهره أو هندسته. قد تتطلب أجزاء الثلاجة الكبيرة أنظمة قاذف موزعة بعناية لتجنب الضغط الموضعي.
يمكن أن يترك هيكل الطرد غير المتوازن علامات، أو يسبب تشوهًا، أو يجعل عملية إزالة القوالب الآلية صعبة. لذلك، تأخذ شركة ZHONGYUE في الاعتبار متطلبات الطرد خلال مرحلة التصميم المبكرة بدلاً من التعامل معها كفكرة لاحقة.
يؤثر اختيار المواد على عمر القالب وجودة الجزء النهائي. يعتمد الاختيار الصحيح على حجم الإنتاج المتوقع، والمواد البلاستيكية، ومتطلبات السطح، واعتبارات التآكل، ومتطلبات التصنيع، وخطة الصيانة.
قد تتضمن الاختيارات الهندسية الشائعة درجات مختلفة من الفولاذ القالب المتصلب مسبقًا أو المتصلب اعتمادًا على التطبيق. بالنسبة لأدوات الثلاجة المطلوبة، يمكن النظر في مواد مثل P20، 718H، أو S136 وفقًا لمتطلبات المشروع المحددة.
البلاستيك الذي يتم تشكيله له نفس القدر من الأهمية. يمكن أن تستخدم مكونات الثلاجة راتنجات مختلفة حسب وظيفتها. يمكن اختيار PP، HIPS، ABS، PC، PET، GPPS، ومواد أخرى لتطبيقات مختلفة.
ينبغي تصميم القالب حول الراتينج الفعلي بدلًا من معالجة جميع المواد البلاستيكية بنفس الطريقة. يمكن أن تختلف درجة حرارة الذوبان والانكماش وخصائص التدفق وسلوك التبريد ومتطلبات القذف بشكل كبير بين المواد.
غالبًا ما يكون المصنعون الذين يشترون أدوات الثلاجة أكثر اهتمامًا بالعيوب المتكررة. قد ينتج القالب عينة أولى مقبولة بصريًا ولكن يصبح من الصعب التحكم فيه أثناء الإنتاج الضخم إذا لم يتم تحسين التصميم الأساسي بشكل صحيح.
| عيب محتمل | السبب المحتمل | التصميم أو اتجاه العملية |
|---|---|---|
| تزييفها | التبريد أو الانكماش غير المتكافئ | تحسين توازن التبريد والتحكم في سمك الجدار |
| علامات بالوعة | أقسام سميكة والتعبئة غير كافية | تحسين الشكل الهندسي وموضع البوابة وظروف التعبئة |
| خطوط اللحام | اجتماع جبهات ذوبان متعددة | مراجعة تكوين البوابة واتجاه التدفق |
| فلاش | إغلاق غير كاف أو ضغط صب مفرط | تحسين أسطح الفواصل ومطابقة القالب |
| لقطة قصيرة | تعبئة غير كافية أو تدفق مقيد | تحليل ظروف العداء والبوابة والتهوية والحقن |
| ضرر إزالة القوالب | مشروع غير كاف أو طرد غير مناسب | تحسين زوايا السحب وتوزيع القاذف |
يمكن أن توفر المحاكاة معلومات قيمة قبل قطع الفولاذ. يمكن أن يساعد تحليل تدفق القالب المهندسين في تقييم سلوك التعبئة، وتوزيع الضغط، ومواقع خطوط اللحام، وظروف التبريد، والتشوه المحتمل.
يعد التحليل المبكر ذا قيمة خاصة بالنسبة لمكونات الثلاجة الكبيرة لأن تصحيح مشكلة التصميم بعد تصنيع القالب يمكن أن يكون أكثر تكلفة بكثير من معالجتها أثناء الهندسة.
كفاءة الإنتاج لا تأتي من تصنيع القالب بسرعة فقط. تأتي النتيجة الأفضل من إنشاء أدوات يمكن التنبؤ بها وقابلة للصيانة ومتوافقة مع عملية الإنتاج المقصودة.
يمكن لقالب الثلاجة عالي الجودة تحسين كفاءة التصنيع بعدة طرق:
بالنسبة لتصنيع الثلاجات بكميات كبيرة، يمكن أن يكون لهذه التحسينات تأثير تراكمي كبير. يمكن أن يصبح توفير بضع ثوانٍ فقط لكل دورة مكسبًا كبيرًا في الإنتاجية عندما يعمل القالب بشكل مستمر على مدى فترات إنتاج طويلة.
تستخدم ZHONGYUE قدرات التصنيع الدقيقة والتحليل الهندسي لتطوير هياكل القوالب المخصصة للإنتاج المستقر. تشتمل موارد التصنيع الخاصة بها على أكثر من 20 ماكينة CNC، بما في ذلك معدات التصنيع المتقدمة متعددة المحاور، التي تدعم مشاريع الأدوات المعقدة.
يجب أن يتضمن اختيار مورد القالب أكثر من مجرد مقارنة عرض الأسعار الأولي. يمكن أن يصبح سعر الشراء المنخفض مكلفًا إذا كانت الأدوات تتطلب تعديلات متكررة، أو تنتج أجزاء غير مستقرة، أو تتمتع بدعم صيانة ضعيف.
قبل اختيار الشركة المصنعة، يجب على المشترين تقييم العوامل التالية:
ومن المفيد أيضًا أن نسأل كيف يتعامل المورد مع تغييرات التصميم. قد تتطور منتجات الثلاجات أثناء التطوير، وتحتاج الشركة المصنعة للقالب إلى مرونة هندسية كافية لاستيعاب المراجعات المعقولة دون خلق مخاطر غير ضرورية.
يستفيد مشروع القالب الناجح من سير عمل محدد بوضوح. على الرغم من أن الإجراء الدقيق يختلف وفقًا للمكون، إلا أن المشروع النموذجي يمكن أن يتبع المراحل التالية:
يساعد هذا النهج المنظم على تقليل المفاجآت ويمنح العميل تحكمًا أوضح في تقدم المشروع.
حتى القالب الجيد البناء يتطلب صيانة مناسبة. يمكن أن تعمل أدوات الثلاجة بشكل موثوق لفترة إنتاج طويلة عندما يتم دمج إجراءات الصيانة في إدارة التصنيع اليومية.
يجب على الشركات المصنعة إيلاء اهتمام خاص لما يلي:
يجب أن تكون الصيانة أيضًا وقائية وليست تفاعلية بحتة. يمكن أن يؤدي الانتظار حتى فشل القالب إلى توقف الإنتاج غير المخطط له وتكاليف الإصلاح الطارئة.
يتم استخدام قالب الثلاجة لتصنيع المكونات البلاستيكية للثلاجات والمجمدات، بما في ذلك الأدراج، وبطانات الأبواب، والصواني، والإطارات، وصناديق التجميد، وصناديق حفظ الأطعمة، وأجزاء الأجهزة المخصصة الأخرى.
تعتمد المادة المناسبة على وظيفة المكون. يمكن اعتبار PP وHIPS وABS وPC وPET وGPPS وغيرها من المواد البلاستيكية الهندسية أو الأجهزة وفقًا لمتطلبات مثل القوة والشفافية والمقاومة الكيميائية والمظهر واستقرار الأبعاد.
قد تكون مكونات الثلاجة الكبيرة حساسة للانكماش غير المتساوي. يساعد نظام التبريد المصمم بشكل صحيح على إزالة الحرارة بشكل أكثر اتساقًا، مما يدعم استقرار الأبعاد ويقلل التشوه بينما يساعد أيضًا في التحكم في وقت دورة الإنتاج.
نعم. تقوم ZHONGYUE بتطوير حلول قوالب الثلاجة المخصصة بناءً على هندسة مكونات العميل، والمواد البلاستيكية، ومتطلبات الإنتاج، وظروف آلة الحقن، والانتهاء من السطح، ومواصفات الأبعاد.
يمكن أن يساعد تحليل تدفق القالب المهندسين في تقييم كيفية ملء البلاستيك المنصهر للتجويف وتحديد المشكلات المحتملة مثل الحشو غير المتوازن، والضغط الزائد، وخطوط اللحام، ومصائد الهواء، واختلافات التبريد، والتشوه قبل تصنيع القالب.
لا يوجد رقم تجويف عالمي. يعتمد التكوين المناسب على حجم المكون، وحجم الإنتاج، وقدرة آلة الحقن، ومتطلبات الدورة، وميزانية الأدوات، وهندسة الأجزاء. قد تستفيد بعض مكونات الثلاجة من تجويف واحد، بينما يمكن لتطبيقات أخرى استخدام تجاويف متعددة.
يجب على المشترين النظر في دورة حياة الإنتاج الكاملة بدلاً من سعر القالب الأولي فقط. يمكن أن يساهم الفولاذ المتين، والتبريد المستقر، والقذف الفعال، ووقت الدورة الأمثل، ومعدلات الرفض المنخفضة، وسهولة الصيانة، والدعم الفني الذي يمكن الاعتماد عليه، في خفض تكاليف التصنيع على المدى الطويل.
تتضمن المعلومات المفيدة رسم الأجزاء ثنائي أو ثلاثي الأبعاد، والمواد البلاستيكية، وحجم الإنتاج المتوقع، ووقت الدورة المستهدفة، ومعلومات آلة الحقن، ومتطلبات السطح، وتفاوتات الأبعاد، وعدد التجاويف، وتوقعات التسليم، وأي متطلبات خاصة للتغليف أو التجميع.
قالب الثلاجة هو أكثر بكثير من مجرد أداة معدنية لتشكيل البلاستيك. تؤثر جودتها الهندسية على الاتساق والمظهر ودقة الأبعاد وسرعة الإنتاج ومتطلبات الصيانة وتكلفة التصنيع الإجمالية لمكونات الثلاجة.
بالنسبة لأجزاء الأجهزة الكبيرة، يعد الاهتمام الدقيق بهندسة المنتج، وسلوك المواد، والبوابات، والتبريد، والقذف، والصلب القالب، ودقة التصنيع، والتحقق من صحة التجربة أمرًا ضروريًا. يمكن للقالب المخطط جيدًا أن يساعد الشركات المصنعة على تجنب العيوب المتكررة والحفاظ على إنتاج مستقر خلال جداول الإنتاج الصعبة.
تشونغيوتوفر حلول قوالب الثلاجة المخصصة للمصنعين الذين يبحثون عن أدوات موثوقة لمكونات الثلاجة البلاستيكية المختلفة. من خلال الجمع بين التحليل الهندسي، والتصنيع الدقيق، ومواد القالب المناسبة، والهياكل المحسنة، والتحقق من صحة الإنتاج، تهدف ZHONGYUE إلى مساعدة العملاء على الانتقال من مفهوم المنتج إلى الإنتاج الضخم الذي يمكن الاعتماد عليه مع عدد أقل من المشكلات المتعلقة بالأدوات.
إذا كنت تقوم بتطوير مكون ثلاجة جديد، أو استبدال الأدوات الموجودة، أو تبحث عن حل مخصص موثوق به لقالب الثلاجة،اتصل بنالمناقشة رسوماتك ومتطلبات المواد وأهداف الإنتاج واحتياجات الأدوات مع فريق ZHONGYUE.
-
