ZHONGYUE MOLD هي شركة متخصصة في تصنيع قوالب الحقن في الصين، حيث تقوم بتوريد قوالب صناديق الغبار البلاستيكية الخارجية / قوالب حقن صناديق القمامة الخارجية الكبيرة (بما في ذلك أجسام صناديق القمامة، وحاويات النفايات البلدية، وصناديق إعادة التدوير بسعات 30 لترًا، و60 لترًا، و120 لترًا، و240 لترًا) لتجار الجملة العالميين للإمدادات البلدية، وسلاسل السوبر ماركت، والعلامات التجارية ذات العلامات التجارية الخاصة. عادةً ما يتم تشكيل صناديق الغبار الخارجية من HDPE (البولي إيثيلين عالي الكثافة، MFR 0.03–0.08 دي جي/دقيقة لمستويات عالية من ESCR) أو مثبت PP+UV، مع سطح خارجي أملس أو خفيف الملمس (VDI 27–30) لسهولة التنظيف ومقاومة الكتابة على الجدران. تتميز قوالبنا بأنظمة تشغيل ساخنة (YUDO / SYNVENTIVE / Mould-Master، 1–4 قطرات بوابة مباشرة أو ذباب بارد قصير)، حاجز عميق + BeCu (نحاس البريليوم) يُدخل التبريد في نصف القطر السفلي وتقاطعات الأضلاع السميكة، فتحة تهوية عميقة مع مدخلات تهوية مسامية أو فتحات خط فراق 0.01–0.015 مم لمنع الاحتراق أو الطلقات القصيرة على السحوبات الطويلة (400-950 مم)، بالإضافة إلى تحليل DFM للتحقق من سمك الجدار (2.5-4.0 مم)، وتعويض الانكماش (HDPE ~1.5-2.0%، PP ~1.2-1.8%)، واستواء غطاء المقعد.
بدءًا من صناديق التجميع بجانب الرصيف سعة 30 لترًا/60 لترًا وصناديق العجلات ذات العجلات سعة 120 لترًا/240 لترًا (الجسم فقط - العجلات والمحاور المجمعة بعد التشكيل) إلى أغطية إعادة التدوير المرمزة بالألوان، نقدم مراجعة كاملة لسوق دبي المالي (DFM) ومحاكاة تدفق القالب قبل قطع الفولاذ.
|
غرض |
المواصفات / الخيارات |
|
|
اسم القالب |

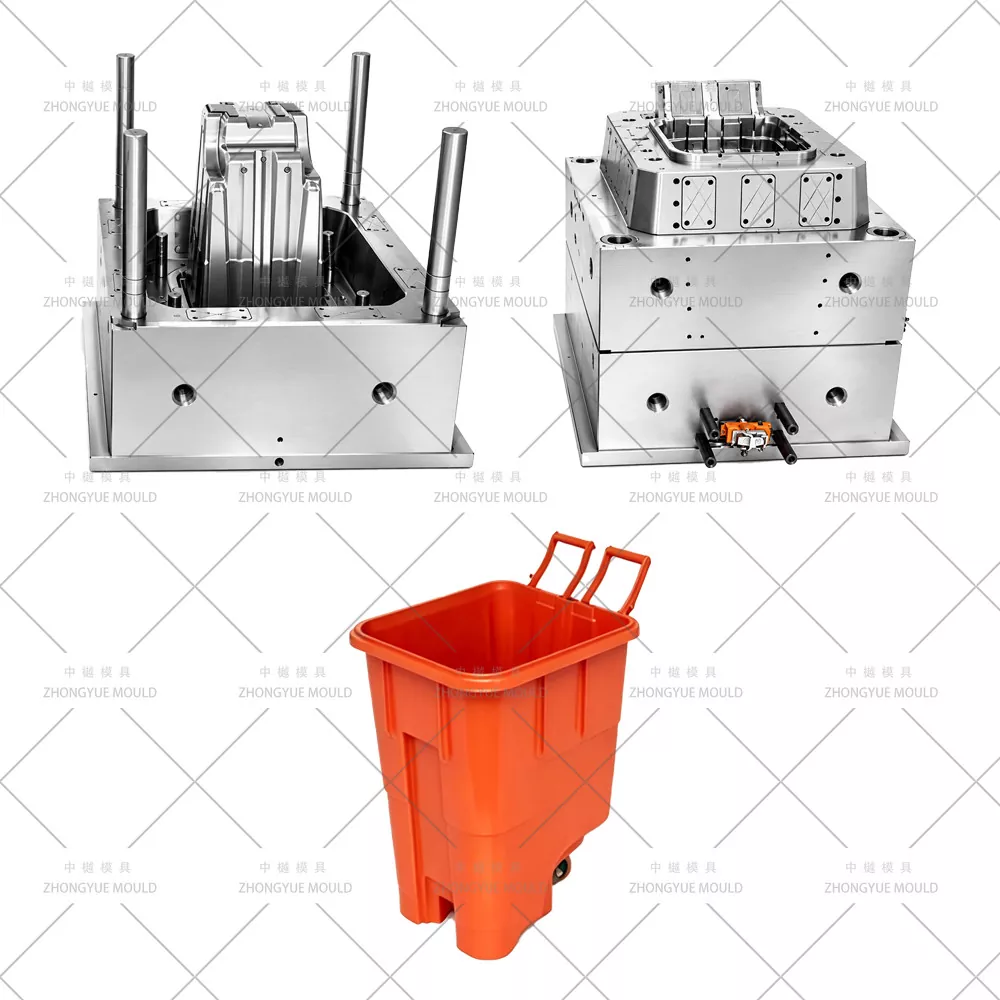

صندوق غبار بلاستيكي خارجي / سلة المهملات / قالب حقن جسم صندوق بهلوانية بالدراجة (قابل للتخصيص من 30 لتر إلى 240 لتر) |
|
|

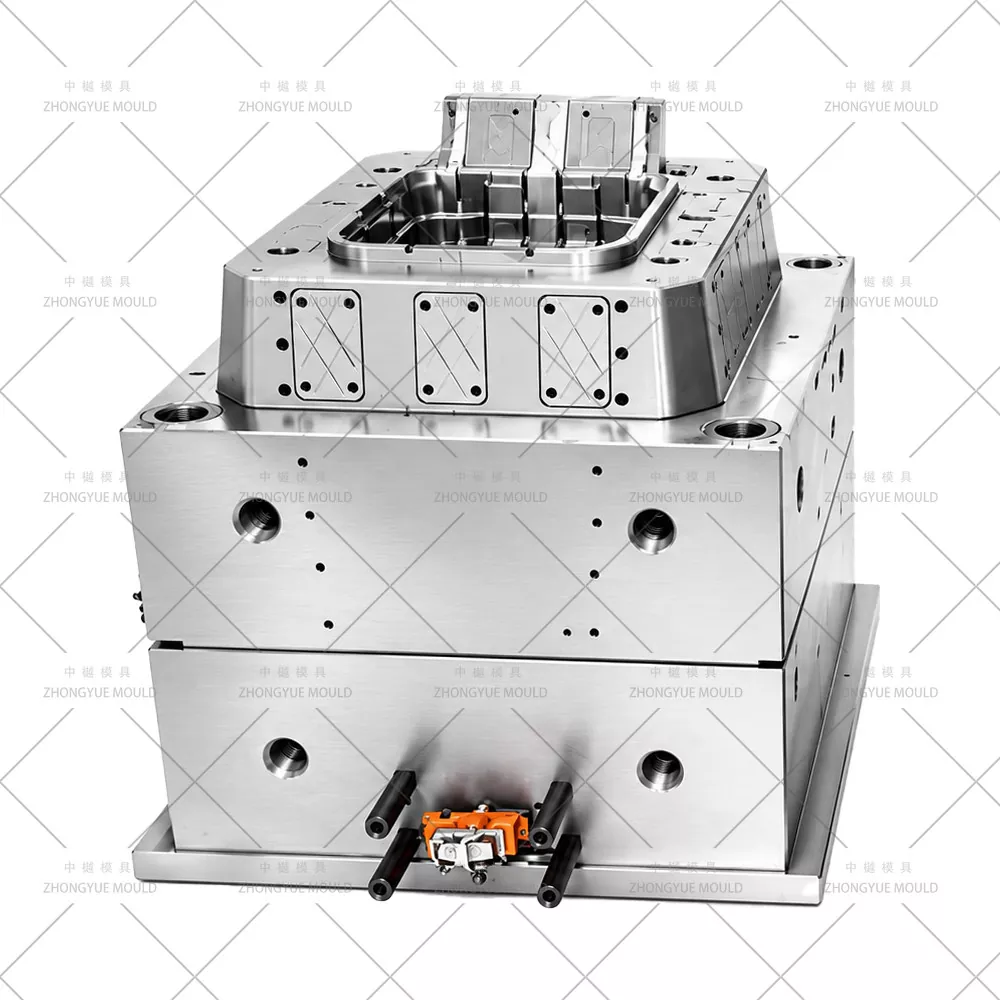

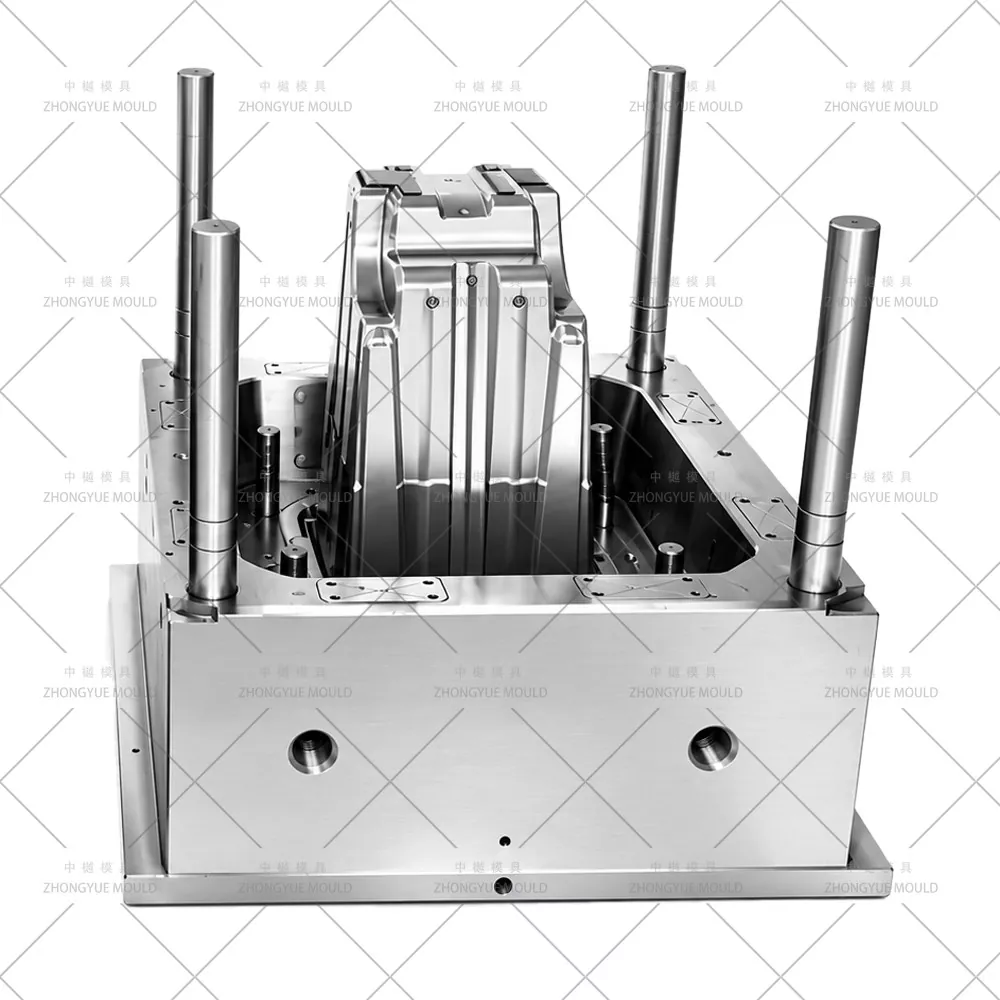

التجويف والفولاذ الأساسي |
التجويف: معيار P20 (HRC 28–33 قبل الصلابة) لـ ≥120L؛ 718H (HRC 33–38) اختياري لعمر أطول / أحجام أكبر؛ النواة: P20 / 718H؛ الشرائح/المدخلات: نيتريد H13(2344 ESR). |
|
|
قاعدة العفن |
قاعدة كبيرة الحجم S50C / LKM / DME (حجم القالب المرجع 120L: ~1000×800×1200 مم؛ الوزن 6–14 طن حسب السعة) |
|
|
تجاويف |
1×1 (تجويف فردي) قياسي لجسم الصندوق؛ الغطاء: 1×1 أو 2×1 اختياري |
|
|
نظام عداء |
عداء ساخن (YUDO / SYNVENTIVE / Mould-Master، 1-2 طرف مفتوح) قياسي لـ ≥120L؛ بوابة ذباب مباشر أو عداء بارد (بوابة فرعية) ممكن لـ 30L / 60L؛ لا يُنصح باستخدام العداء البارد مع HDPE كبير الحجم الذي يزيد وزنه عن 8 كجم |
|
|
نوع البوابة |
بوابة ذباب مباشرة في الحافة العلوية (الأكثر شيوعًا لصناديق حركة بهلوانية بالدراجة HDPE) أو طرف ساخن مسور إلى شفة سميكة؛ بقايا قلصت دافق |
|
|
طرد |
حلقة متجرد + دبابيس قاذف محيطية عند حافة القاعدة؛ إخراج مساعد هوائي اختياري للسحب العميق> 600 مم |
|
|
تبريد |
الحاجز المركزي Ø12–16mm من خلال النواة + إدراج BeCu @ نصف القطر السفلي والعقد الضلعية السميكة + الفقاعات الطرفية؛ 2-3 دوائر معزولة مع مراقبة درجة الحرارة |
|
|
الشرائح / إدراجات |
شريحة ضحلة أو ملحقة فضفاضة لتجويف محور العجلة / فتحة المحور؛ نيتريد H13؛ العجلات/المحور غير مصبوب في هذه الأداة |
|
|
الانتهاء من السطح |
التجويف: معيار طلاء الساتان SPI B1/B2؛ VDI 27–30 الحبوب الخفيفة اختيارية؛ النواة: SPI B1؛ لا يوجد نسيج الروطان/المنسوج |
|
|
العمر المتوقع للقالب |
≥300,000 طلقة (تجويف P20)؛ ≥500,000 طلقة (718 ساعة)؛ ≥800000 طلقة (شرائح نيتريد H13) |
|
|
مادة القولبة الموصى بها |
HDPE (MFR 0.03–0.08 dg/min، مثبت بالأشعة فوق البنفسجية، عالي ESCR)، PP+UV (أقل شيوعًا عند> 120 لتر)؛ اللون ميغابايت لكل طلب |
|
|
برامج التصميم |
UG NX، Pro/E، SolidWorks، AutoCAD، Mouldflow (تحليل التبريد والالتواء) |
|
|
مراقبة التسامح |
±0.2 مم بشكل عام؛ تسطيح الحافة العلوية ±0.3–0.5 مم؛ بيضاوية البرميل ≥1.0 مم (120 لتر)، ≥1.5 مم (240 لتر) وفقًا لمرجع EN840 |
|
|
مهلة |
بعد 50 إلى 75 يومًا من الموافقة على تصميم القالب ثنائي الأبعاد/ثلاثي الأبعاد (القوالب الأكبر حجمًا المزودة بتقنية BeCu الملائمة والتهوية العميقة تستغرق وقتًا أطول) |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروعك القادم من قوالب سلة المهملات البلاستيكية أكثر سطوعًا!
|
نوع الجزء |
مادة مشتركة |
التركيز على تصميم القالب |
|

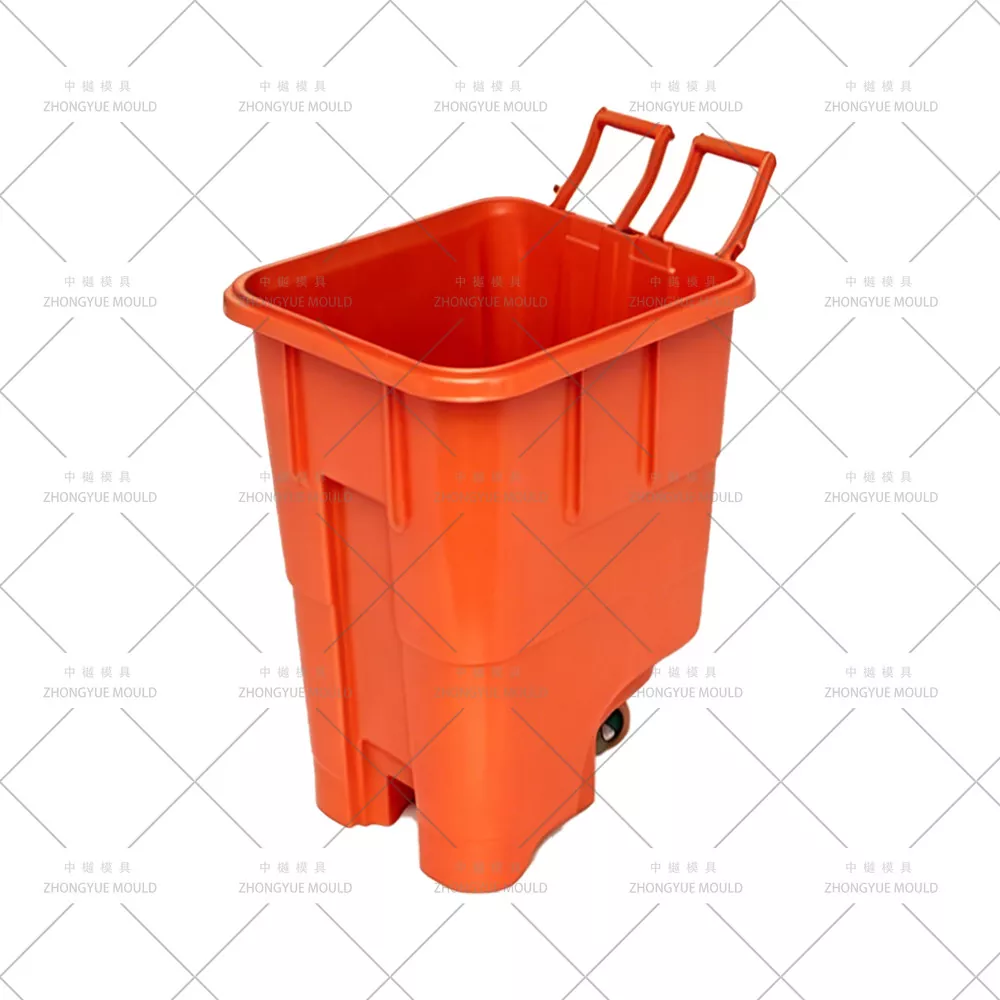

هيكل صندوق الغبار الخارجي (30 لتر / 60 لتر / 120 لتر / 240 لتر) |
HDPE (MFR 0.03–0.08، مثبت بالأشعة فوق البنفسجية) أو PP+UV |
تجويف عميق (ارتفاع 400-950 مم)؛ طرف ساخن أو بوابة مباشرة؛ إدراج BeCu @ نصف القطر السفلي؛ دبابيس تنفيس عميقة النواة؛ 1 × 1 تجويف؛ تصميم ضلع التعزيز لمنع تشويه البرميل |
|
غطاء المفاجئة / المفصلي للحاوية الخارجية (قالب منفصل في كثير من الأحيان) |
HDPE أو PP (لون متباين لترميز إعادة التدوير) |
عادة 1 × 1 أو 2 تجويف؛ في بعض الأحيان منطقة مفصلية متكاملة؛ طلاء SPI B1/B2 أو VDI خفيف 27–30؛ بوابة الغواصة على الحافة الداخلية |
|
تجويف داخلي / دوللي / محور العجلة (يتم تشكيله في قالب الجسم) |
هيكل البولي إيثيلين عالي الكثافة |
منزلق محلي أو ملحق فضفاض لتجويف محور العجلة - يتم شراء العجلات نفسها وتجميعها بعد القولبة، ولا يتم تشكيلها في هذه الأداة |
|
غطاء فتح أمامي/علوي (اختياري، بعض الأسواق) |
HDPE أو TPE overmold - قالب الركيزة فقط |
رسم ضحل 1 × 1 أو 2 تجويف؛ في بعض الأحيان يوجد تجويف منقسم في حالة وجود تقويض |
عداء ساخن / بوابة Sprue المباشرة لسعة كبيرة— تستخدم الصناديق سعة 120 لترًا/240 لترًا عادةً عداءًا ساخنًا مفتوحًا من 1 إلى 2 طرف (YUDO / SYNVENTIVE) أو ذباب كبير الحجم يتم ربطه مباشرة في شفة علوية سميكة (فوهة الماكينة تتصل مباشرة بشجيرة الذنب) لتقليل فقدان الضغط في HDPE طويل القامة. قد يستخدم 30L/60L البوابة الفرعية الباردة أو الطرف الساخن ذو العداء القصير. الصمام التسلسلي غير مطلوب — تتم التعبئة بمساعدة الجاذبية من خلال البوابة العلوية.

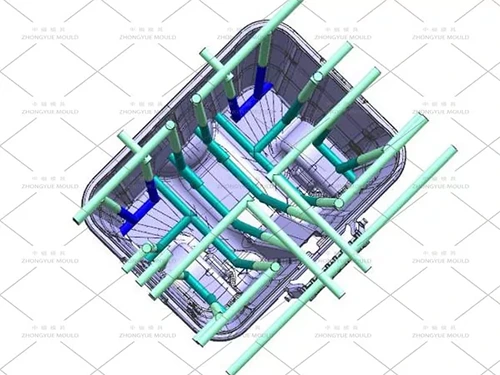

تبريد التجويف العميق- الحاجز المركزي + إدراج BeCu @ نصف القطر السفلي وعقد الضلع السميكة - حاجز بقطر 12–16 مم من خلال القلب؛ إدراج BeCu في المناطق الأكثر سخونة (الانتقال السفلي وشرائح تجويف المحور)؛ 2-3 دوائر مائية معزولة؛ ΔT ≥ 4–5° مدخل-مخرج؛ تتراوح دورة HDPE عادة من 35 إلى 70 ثانية حسب حجم اللقطة.
فتحة تهوية عميقة لمنع الحرق/الطلقة القصيرة— 0.01–0.015 مم أخاديد تنفيس خط الفصل في جميع أنحاء الحافة العلوية + إدراجات تنفيس فولاذية مسامية ملبدة أو دبابيس تنفيس في منطقة التعبئة الأخيرة (الجزء العلوي/الكتف الأساسي) — أمر بالغ الأهمية لصناديق HDPE ذات السحب 800 مم+.
تعويض الانكماش لـ HDPE وPP- انكماش HDPE المتناحي ~ 1.5-2.0% (راجع ورقة بيانات الراتنج)؛ PP ~ 1.2–1.8%؛ توسيع تجويف التحقق من تدفق العفن. تم فحص تسطيح الحافة العلوية ±0.3–0.5 مم لغطاء المقعد؛ يتم التحكم في استقامة البرميل/البيضاوية.
تعزيز تصميم الضلع والتحكم في الاعوجاج- تم تحليل نمط الضلع الرأسي / الأفقي الخارجي (ليس سميكًا جدًا - 60-70٪ من الجدار) في سوق دبي المالي لمنع تشويه الحوض والبرميل بعد إزالة القالب؛ الطرد عبر حلقة متجرد + دبابيس القاذف الطرفية؛ إخراج مساعد هوائي اختياري للسحوبات العميقة> 600 مم.
تجويف العجلة / فتحة المحور مكونة من قالب داخل الجسم- شريحة محلية ضحلة أو ملحقة فضفاضة قابلة للتغيير لتشكيل تجويف محور العجلة وفتحة المحور؛ لا يتم تشكيل العجلات الفعلية والمحور المعدني في هذه الأداة - بل يتم الضغط عليها بعد التشكيل. تم توضيح دقة الاقتباس.
الانتهاء من السطح - الحبوب الناعمة أو الخفيفة- معيار طلاء الساتان Cavity SPI B1/B2؛ اختياري VDI 27–30 من الجلد الخفيف جدًا لمقاومة الكتابة على الجدران؛ لا يوجد نسيج من الروطان/المنسوج (يختلف عن سلسلة الروطان الداخلية).
عدد التجاويف القياسية — جسم الحاوية الخارجية:تجويف فردي (1×1) فقط - قالب كبير وتبريد محسّن وجودة تتطلب بناء فردي. الغطاء: 1 × 1 أو 2 تجويف اختياري.
إطلاق المشروع ومراجعة سوق دبي المالي— تحليل سُمك الجدار (2.5-4.0 مم نموذجيًا)، وانكماش HDPE/PP، وموقع البوابة (الذرب المباشر مقابل الطرف الساخن)، واستراتيجية التنفيس العميق، وشريحة/إدراج تجويف محور العجلة، وشوط فتح الماكينة المطلوب (≥1.5×ارتفاع + 100 مم) وخلوص شريط الربط؛ أقترح تعديلات سمك الضلع لمنع تشويه البرميل.

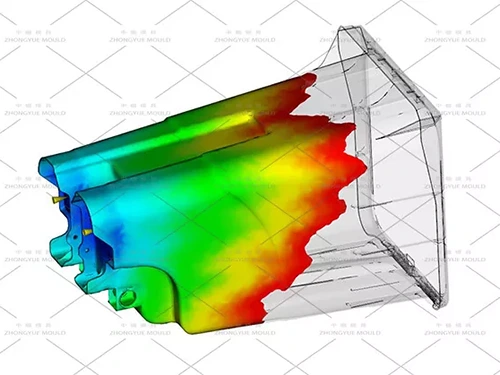

محاكاة تدفق القالب (التبريد + التعبئة + الاعوجاج)- التحقق من نمط التعبئة (تدفقات البولي إيثيلين عالي الكثافة ذات البوابة العلوية إلى الأسفل بمساعدة الجاذبية)، وانتظام التبريد باستخدام مواصفات إدخال BeCu، والشكل البيضاوي المتوقع، والتفاف الحافة العلوية على البرميل الطويل.

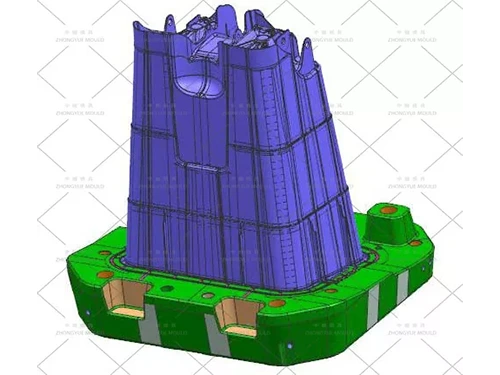

الموافقة على تصميم القالب ثلاثي الأبعاد— تجميع كامل مع تصميم تبريد (حاجز مركزي + مواصفات BeCu.)، تفاصيل شجيرة عداء ساخن/شجيرة ذبابية، دبوس تنفيس عميق النواة / منطقة فولاذية مسامية، تعريف شريحة/إدراج تجويف العجلة، نظام قاذف بحلقة تجريد.

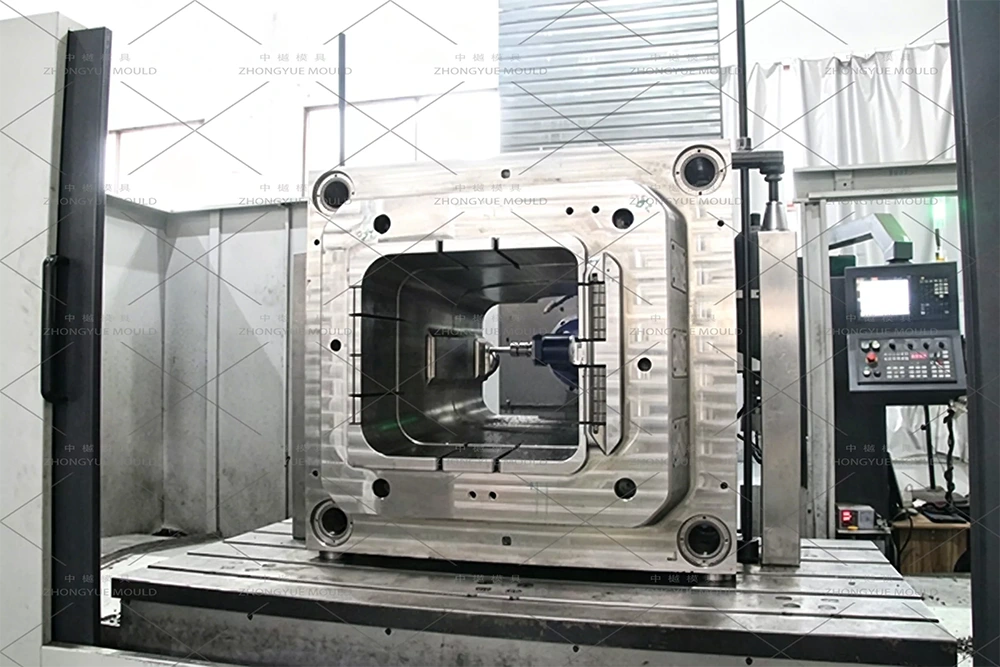

الآلات الدقيقة— تجويف خشن/تشطيب CNC عالي السرعة كبير الحجم، حفر عميق لحاجز التبريد، تركيب إدراج BeCu مع التحقق من التلامس الحراري، نيترة شريحة H13 وتركيب يدوي، تلميع SPI B1/B2 للقلب/التجويف أو حفر VDI خفيف.

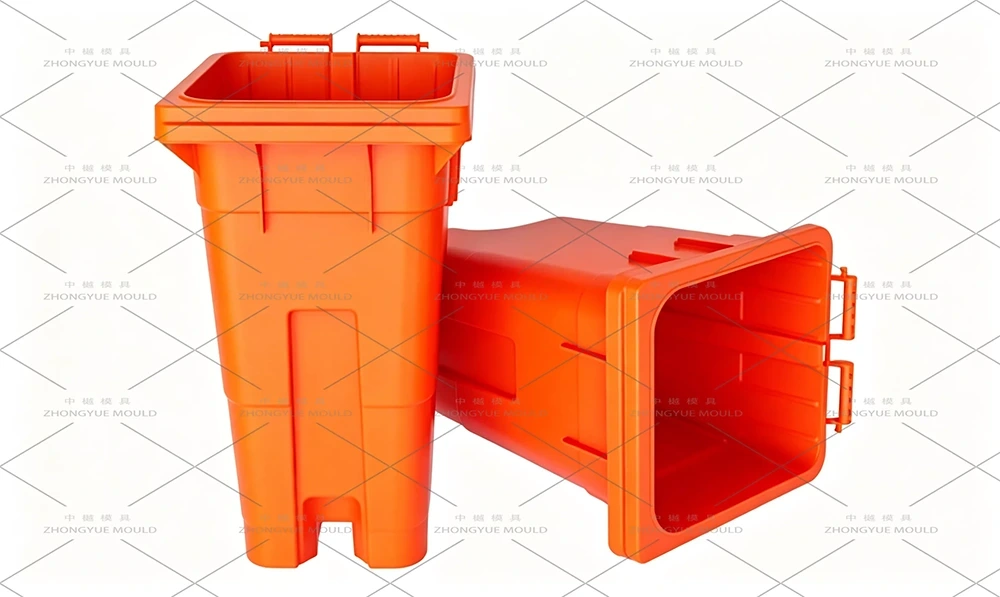

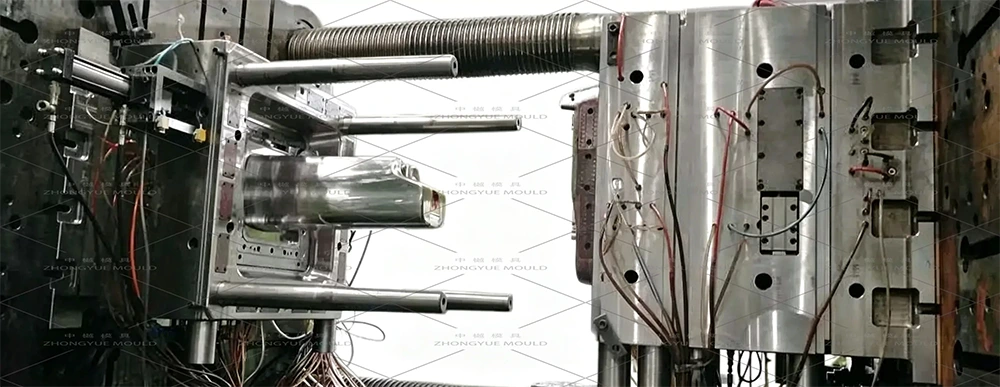

T1 التجربة والتصحيح- التشغيل على آلة داخلية ذات حمولة كبيرة؛ التحقق من بيضاوية البرميل، واستواء الحافة العلوية، ومسح سمك الجدار، وتقليم بقايا البوابة، ودورة التبريد؛ توفير فيديو تجريبي + نموذج سلة المهملات + تقرير CMM.
التغليف النهائي والشحن— حقيبة الخدمة الشاقة الخالية من التبخير، دليل تشغيل القالب، قائمة قطع الغيار (مسامير القاذف، فوهات المياه، شجيرة الذباب، الزنبرك المنزلق، إدراج BeCu متاح كمواد استهلاكية)، المعالجة الحرارية وشهادات الفولاذ.
قدرة كبيرة على العفن السلعي— صناديق الروطان، والصناديق، والكراسي، والمنصات النقالة، وصناديق الغبار الخارجية (30 لترًا - 240 لترًا) المُصممة داخليًا باستخدام CNC خماسي المحاور ومثقاب عميق
DFM وMoldflow الداخليان (التبريد + الاعوجاج)— تحسين انكماش HDPE/PP، والتهوية العميقة، وموقع تبريد BeCu قبل قطع الفولاذ؛ تحقق من استواء مقعد الغطاء واستقامة البرميل
عداء ساخن وخبرة في التجويف العميق- تكامل يودو/سينفينتيف؛ BeCu إدراج التبريد. دبابيس تنفيس ملبدة؛ حلقة متجرد + تصميم إخراج بمساعدة الهواء
مراقبة الجودة الصارمة والتقدم الشفاف- صور المعالجة الأسبوعية، موافقة عينة T1 (فحص البيضاوية واستواء الحافة) قبل الشحن
تجربة التصدير— يتم شحن القوالب إلى أوروبا (برامج الصناديق المتوافقة مع EN840)، وأمريكا الشمالية، وأمريكا الجنوبية، وجنوب شرق آسيا، والشرق الأوسط
ضمان القالب لمدة عام + توريد قطع الغيار (إدراج BeCu، ومسامير التهوية، والنوابض المنزلقة، ودبابيس القاذف)
س: هل يشمل هذا القالب العجلات والمحور المعدني؟
ج: لا. يشكل قالب الجسم أسطوانة الصندوق وتجويف محور العجلة/فتحة المحور (عبر الشريحة أو الإدخال السائب). يتم شراء العجلات (PP/HDPE مع المحمل) والمحور الفولاذي المجلفن كمكونات تم تجميعها بعد القولبة - وليست مصبوبة بالحقن في هذه الأداة.
س: ما هي المواد التي توصي بها - HDPE أو PP؟
ج: HDPE (MFR 0.03–0.08، مثبت بالأشعة فوق البنفسجية، عالي ESCR) هو المعيار الصناعي لصناديق العجلات ذات العجلات 120 لتر/240 لتر - مقاومة ممتازة للصدمات والتشقق الناتج عن الإجهاد في الهواء الطلق. يتم استخدام PP+UV أحيانًا في الصناديق الأصغر حجمًا التي تبلغ سعتها 30 لترًا/60 لترًا ولكنها أقل شيوعًا في الصناديق ذات العجلات الثقيلة.
س: عداء ساخن أو بوابة ذباب مباشر؟
ج: بالنسبة لصناديق HDPE سعة 120 لترًا/240 لترًا، نوصي باستخدام بوابة التنوب المباشرة (تلامس فوهة الماكينة شجيرة التنوب، بدون عداء) أو عداء ساخن مفتوح بطرف 1-2 (YUDO/SYNVENTIVE). يوصى باستخدام المصفاة الباردة فقط في الصناديق الصغيرة سعة 30 لترًا/60 لترًا. بوابة الصمام التسلسلية ليست ضرورية - يتم تعبئة HDPE ذات البوابة العلوية للأسفل.
س: هل يمكنك أيضًا اقتباس قالب الغطاء المطابق؟
ج: نعم - نحن نقتبس جسم الصندوق الخارجي على شكل تجويف 1×1 والغطاء على شكل قالب 1×1 أو 2 تجويف (دورة أقصر). قد تشترك أغطية إعادة التدوير المرمزة بالألوان (ألوان مختلفة) في قالب غطاء واحد فقط مع تغيير ميغابايت - يمكننا التأكيد.
س: ماذا تحتاج لاقتباس ؟
ج: رسم ثنائي الأبعاد (PDF/DWG) + نموذج ثلاثي الأبعاد (STP/IGS/X_T) أو صور واضحة ذات أبعاد (السعة، الجزء العلوي/السفلي Ø أو L×W، الارتفاع، سمك الجدار، الوزن)، المادة المستهدفة (درجة HDPE / PP+UV)، الحجم السنوي، وبيانات لوحة آلة الحقن/شريط الربط/المشبك (خاصة بالنسبة لـ 120L/240L).
أرسل رسمًا ثنائي الأبعاد لصندوق الغبار الخارجي + نموذجًا ثلاثي الأبعاد (أو عينة من الصور ذات الأبعاد والسعة التفصيلية) ومتطلبات المشروع. أخبرنا إذا كنت بحاجة أيضًا إلى قالب الغطاء المطابق. ستوفر ZHONGYUE MOLD مراجعة مجانية لسوق دبي المالي + ملخص تحليل التبريد/الالتواء لـMoldflow + عرض أسعار رسمي خلال 24-48 ساعة عمل.
اتصل بنا الآن لبدء مشروعك في سلة المهملات الخارجية / صندوق حقن الجسم بعجلات!
