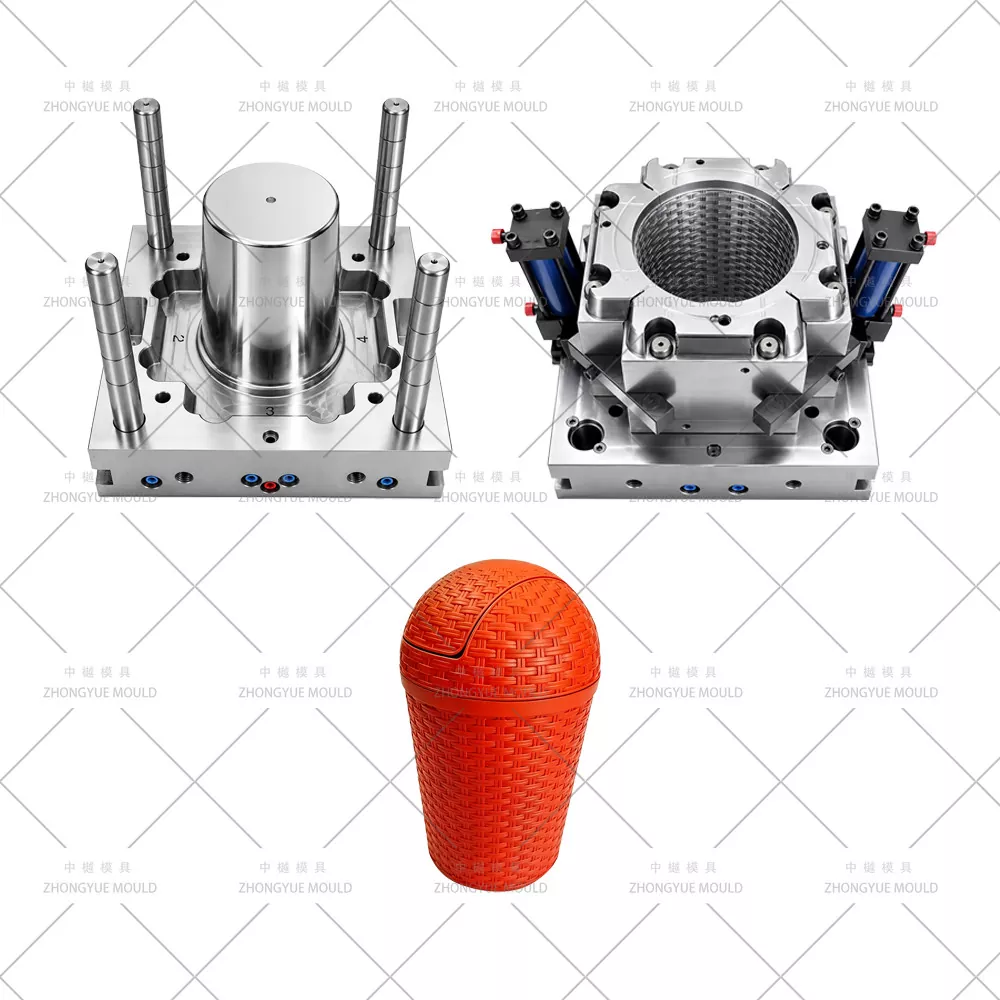

ZHONGYUE MOLD هي شركة صينية محترفة لتصنيع قوالب الحقن تزود قوالب صناديق غبار الروطان المستديرة سعة 10 لتر / قوالب حقن علب القمامة المستديرة ذات النمط المنسوج الدائري لتجار الجملة للمنتجات المنزلية العالمية ومحلات السوبر ماركت والعلامات التجارية الخاصة. على عكس الصناديق المربعة، تتطلب الصناديق المستديرة ذات شكل الروطان عادةً تصميمًا نصفي (تجويف منقسم) مع 4-8 شرائح زاوية صغيرة أو آلية حلقة مقسمة لتشكيل نقش مستمر منسوج/قصب حول الجسم الأسطواني والسماح بالقولبة النظيفة دون تمزيق السطح المحكم. تم تشكيل الصندوق في PP (MFR 8-15 جم / 10 دقيقة، مثبت اختياريًا بالأشعة فوق البنفسجية) مع نقش EDM + نسج الروطان VDI 30-42 المحفور بالحمض على التجويف الخارجي ونواة ناعمة مصقولة. تتميز قوالب الصناديق المستديرة الخاصة بنا ببوابة ذات نقطة سفلية مركزية (قالب ثلاثي الألواح) أو بوابة بحرية على الحافة العلوية الداخلية، وقنوات تبريد حلقية متحدة المركز + ملحق BeCu مركزي لدرجة حرارة موحدة، وشوط مناسب لفتح القالب (≥2.5 × ارتفاع المنتج) لتجريد الجسم المستدير ذو السحب العميق من القلب بأمان.
بدءًا من أجسام صناديق غبار الروطان المستديرة سعة 10 لترات (مع/بدون قطع الدواسة)، وأغطية الإطباق أو المفصلات المطابقة، وحتى الجرافات الداخلية الناعمة القابلة للإزالة، نقدم مراجعة DFM كاملة قبل قطع الفولاذ.
|
غرض |
المواصفات / الخيارات |
|
|
اسم القالب |

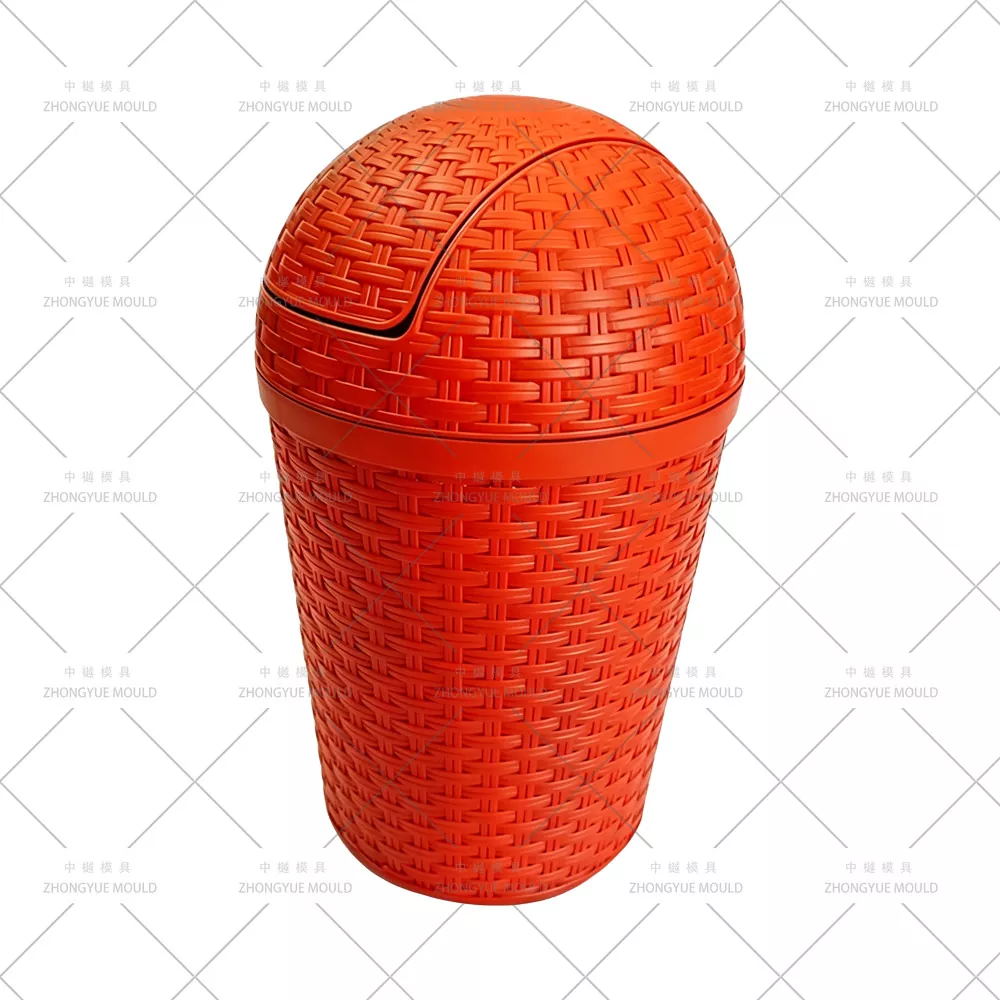

10L جولة الروطان / سلة الغبار المنسوجة (سلة المهملات) قالب حقن البلاستيك |
|
|
التجويف والفولاذ الأساسي |
أنصاف وشرائح التجويف: معيار P20 (HRC 28–33 قبل الصلابة)؛ 718H (HRC 33–38) اختياري لعمر أطول؛ النواة: P20 / 718H؛ الشرائح: نيتريد H13(2344 ESR) أو SKD61 |
|
|
نوع القالب |
تجويف منقسم إلى نصفين + 4-8 شرائح زاوية صغيرة أو حلقة منقسمة؛ ثلاث لوحات للبوابة السفلية ذات النقطة الدبوسية |
|
|
قاعدة العفن |
LKM / DME / HASCO / تصميم ذاتي (نموذجي 450 × 500 مم - 550 × 600 مم، الوزن 0.8 - 1.8 طن) |
|
|
تجاويف |
جسم الصندوق: 1×1 قياسي؛ الغطاء / الدلو الداخلي: 1×1، 2×1، 2×2 اختياري |
|
|
نظام عداء |
عداء بارد - نقطة دبوس ثلاثية الألواح عند المركز السفلي أو فرع Y للبوابة الفرعية الباردة على الحافة الداخلية؛ نصيحة ساخنة اختيارية للجسم ذو الحجم الكبير |
|
|
نوع البوابة |
بوابة ذات نقطة دبوس في المركز السفلي (قالب ثلاثي الألواح، تفريغ تلقائي) أو بوابة تحت الماء على الحافة العلوية الداخلية |
|
|
طرد |
دبابيس القاذف عند حافة القاعدة + حلقة متجرد؛ أخاديد التنفيس الأساسية؛ إخراج مساعدة الهواء الاختياري للسحب العميق |
|
|
تبريد |

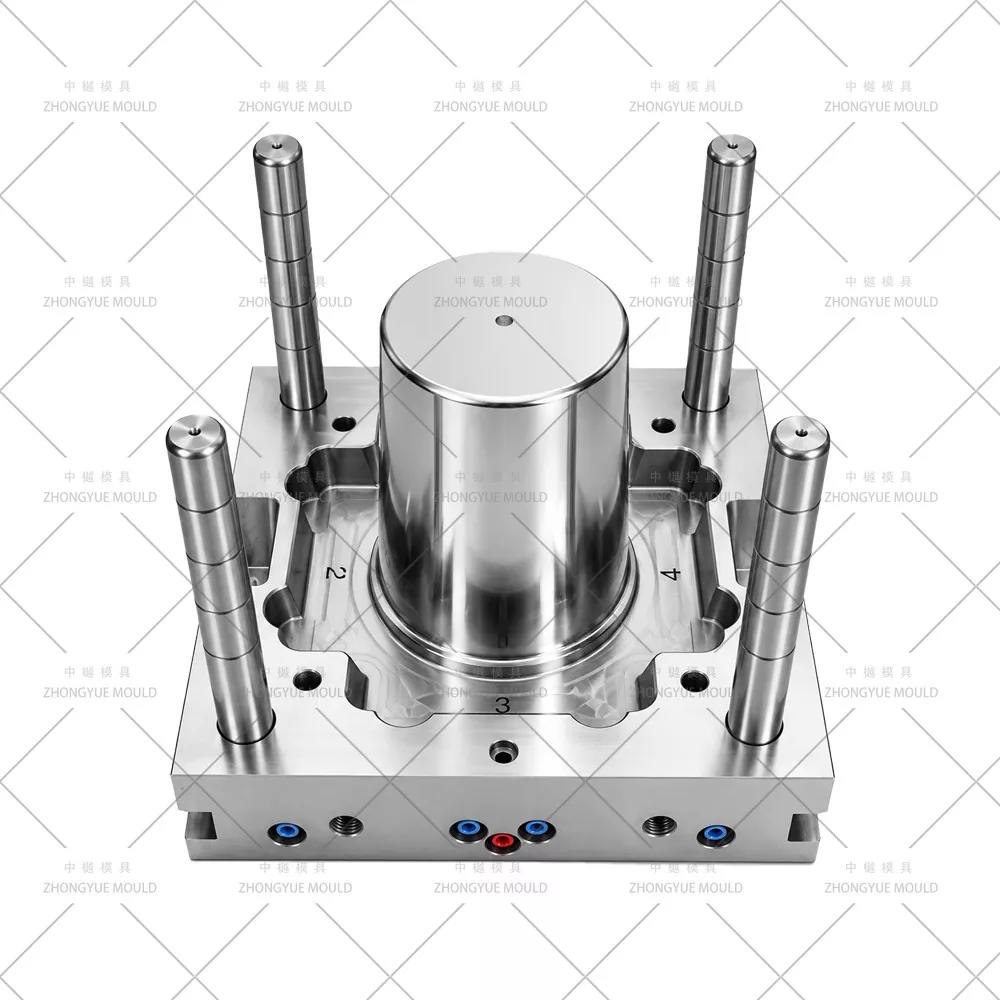

قناة (قنوات) حلقية متحدة المركز في نصفي التجويف + حاجز مركزي خلال القلب + إدخال BeCu عند نصف القطر السفلي |
|
|
الشرائح / حلقة الانقسام |
2 نصف تجويف + 4-8 شرائح بزاوية دقيقة / حلقة مقسمة قابلة للطي لتقويض الروطان؛ نيتريد H13 |
|
|
الانتهاء من السطح |
التجويف الخارجي: VDI 30–42 نسيج الروطان/النسيج (نقش EDM + حفر حمضي)؛ الأساسية/الداخلية: طلاء الساتان SPI B1/B2؛ الغطاء: VDI 27–36 أو SPI A2 اختياري |
|
|
العمر المتوقع للقالب |
≥300,000 لقطة (تجويف P20 + شرائح H13)؛ ≥500,000 طلقة (718 ساعة) |
|
|
مادة القولبة الموصى بها |
PP (MFR 8–15 جم/10 دقائق)، PP+UV (للشرفات المعرضة للشمس)، لون اختياري MB |
|
|
برامج التصميم |
UG NX، Pro/E، سوليدووركس، أوتوكاد |
|
|
مراقبة التسامح |
±0.1 ملم بشكل عام؛ البيضاوية .30.3–0.5 مم على Ø الرئيسي؛ تسطيح الحافة العلوية ±0.3 مم |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروعك القادم من قوالب سلة المهملات البلاستيكية أكثر سطوعًا!

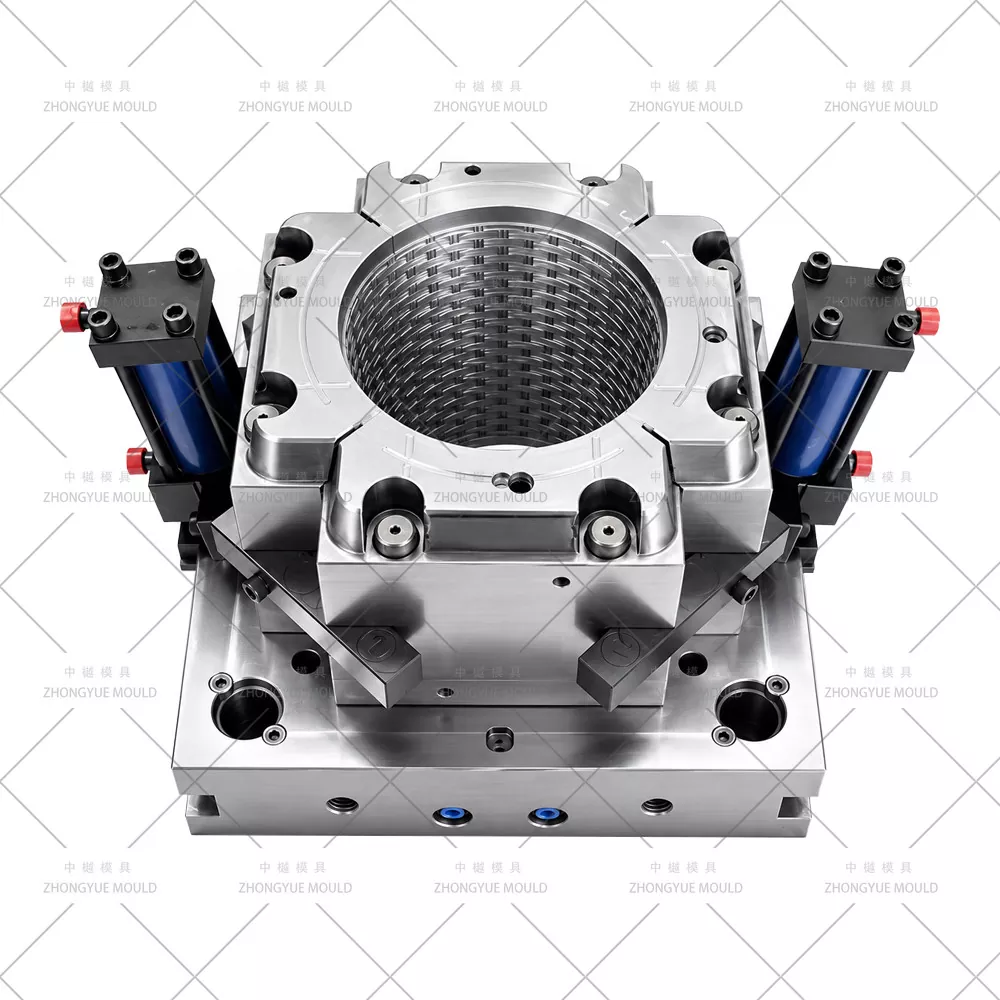

تجويف مقسم (نصفين ارتفاع = فراق أفقي) + شرائح محيطية / حلقة مقسمة لإغاثة الروطان— نمط منسوج دائري يلتف 360 درجة؛ ينقسم التجويف إلى اليسار / اليمين (أو 3 ألواح مع انقسام عائم)، مع 4-8 شرائح ذات زوايا دقيقة أو حلقة منقسمة قابلة للانهيار لتشكيل تداخلات من القصب المقطوع. تتم نيتردة الشرائح (H13/SKD61) لمقاومة التآكل ضد المشاركة المركبة.
البوابة ذات النقطة الدبوسية ذات المركز السفلي (قالب ثلاثي الألواح) أو البوابة الفرعية المخفية على الحافة العلوية الداخلية— توفر النقطة المركزية تعبئة متوازنة شعاعيًا والحد الأدنى من خطوط اللحام على الجسم المستدير؛ بقايا مقطوعة نظيفة عند إزالة الأزيز. بديل: بوابة غواصة على الحافة العلوية الداخلية تخفي علامة البوابة من الوجه الخارجي للروطان.
تبريد حلقي متحد المركز + إدخال BeCu مركزي— خط (خطوط) مياه حلقية بقطر 10–12 مم في نصفي التجويف + حاجز عميق من خلال القلب + إدخال قلب BeCu (نحاس البريليوم) في نصف القطر السفلي لاستخلاص الحرارة بشكل أسرع؛ ΔT ≥ 3–4° مدخل ومخرج؛ دورة عادة 15-22 ثانية.
شوط فتح مناسب وتصميم مضاد للفراغ- شوط القذف ≥ ارتفاع المنتج + 30-50 مم؛ يتم تهوية القلب بأخاديد تهوية 0.01-0.02 مم لمنع قفل الفراغ عند تجريد الجسم المستدير العميق من القلب؛ إخراج مبكر اختياري بمساعدة الهواء.
تعويض الانكماش لهندسة PP المستديرة— PP يتقلص الخواص ~1.2–1.8%؛ قطر التجويف موسع بشكل متناسب. تم التحقق من تدفق القالب للتحكم في البيضاوية (.30.3–0.5 مم على Ø220–260 مم).
الروطان / معالجة تجويف النسيج المنسوج— تجويف خارجي EDM نقش بارز + VDI 30–42 / نقش حمضي بنمط قصب MT من نوع Mould-Tech؛ تمت زيادة زاوية المسودة إلى -2–2.5 درجة (قاعدة 1.5 درجة + 0.5–1 درجة لعمق النسيج) لمنع الالتصاق بالتجويف المنفصل المحكم.
عدد التجويف القياسي— الجسم الدائري الرئيسي سعة 10 لتر: تجويف فردي (1×1) — تجويف منقسم + شرائح تجعل التجاويف المتعددة غير عملية؛ الغطاء / الدلو الداخلي: تجويفان أو 4 تجاويف لنسبة إنتاج متوازنة.
إطلاق المشروع ومراجعة سوق دبي المالي- تحليل سمك الجدار (نوع 2.0-2.8 مم)، مسودة نسيج الروطان (إجمالي ≥2-2.5 درجة على التجويف المنفصل المحكم)، فحص زاوية/التداخل المنزلق، موقع البوابة (نقطة الدبوس السفلية المركزية مقابل البوابة الفرعية للحافة) وشوط الفتح المطلوب (≥2.5×H)؛ اقتراح تحسينات لتجنب البيضاوية/الاعوجاج.
الموافقة على تصميم القالب (ثلاثي الأبعاد)— تجميع كامل مع تعريف تجويف منقسم، حركة منزلق صغير/حلقة منقسمة من 4 إلى 8، تخطيط تبريد متحد المركز، عداء سفلي ذو نقطة دبوس وتصميم منفصل، أخاديد تهوية في القلب.
الآلات الدقيقة- أنصاف تجويف خشنة/تشطيبية عالية السرعة باستخدام الحاسب الآلي، وحفر عميق للتبريد الحلقي والحاجز المركزي، وSodick/Charmilles EDM لتخفيف نسج الروطان، والنقش الحمضي/تطبيق الملمس، ونيترة الشريحة H13 والتركيب اليدوي.
التجميع وتجربة T1— التشغيل على آلة الحقن الداخلية؛ التحقق من البيضاوية، وتحرير نقش الروطان، وأثر البوابة، ودورة التبريد؛ توفير فيديو تجريبي + أجزاء عينة + فحص الأبعاد.
التصحيح والموافقة النهائية— ضبط توقيت / فتحة شريط التمرير بدقة إذا لزم الأمر؛ يتم الشحن في علبة خالية من التبخير مع دليل القالب وقائمة قطع الغيار (الينابيع المنزلقة، ودبابيس القاذف، وأداة سحب الذباب).
دعم ما بعد البيع— ضمان لمدة عام على القالب، وقطع غيار مجانية للأضرار غير الصناعية، والتوجيه الفني عن بعد.
تجربة العفن المنزلية الغنية— سلال الروطان المستديرة/المربعة، والصناديق، والكراسي، وصناديق التخزين، وقوالب صناديق الغبار المصنعة داخل الشركة
مراجعة سوق دبي المالي الداخلية— تحسين زوايا التمرير ذات التجويف المنفصل، والبوابة، والتبريد المتحد المركز قبل قطع الفولاذ؛ ننصح بتصميم متعدد التجاويف للغطاء/البطانة
الروطان / الملمس المنسوج + خبرة في التجويف المقسم- نقش EDM + نمط قصب VDI / MT؛ مسودة محسوبة بشكل صحيح على الوجوه المنقسمة لمنع الالتصاق
مراقبة الجودة الصارمة والتقدم الشفاف- صور المعالجة الأسبوعية، موافقة عينة T1 قبل الشحن
تجربة التصدير- يتم شحن القوالب إلى أوروبا وأمريكا الشمالية وأمريكا الجنوبية وجنوب شرق آسيا والشرق الأوسط
ضمان القالب لمدة عام + توريد قطع الغيار (الينابيع المنزلقة، والمسامير، والأختام)
س: لماذا يحتاج قالب سلة الروطان الدائري إلى تجويف وشرائح مقسمة، على عكس الدلو الدائري العادي؟
ج: إن القصب/النسيج المُحاكى يخلق نقوشًا محيطية. من شأن قالب بسيط مفتوح ومغلق مكون من لوحتين أن يقفل الجزء الموجود في القلب. نحن نصمم تجويفًا منقسمًا إلى نصفين يحتوي على 4-8 شرائح زاوية صغيرة أو حلقة مقسمة قابلة للانهيار لسحب النقوش المنسوجة قبل فتح النصفين الرئيسيين - مما يسمح بالقولبة النظيفة دون تمزيق السطح المحكم.
س: ما هي البوابة التي توصي بها - البوابة ذات النقطة المركزية السفلية أو البوابة البحرية ذات الحافة؟
ج: للحصول على أفضل تناسق للتعبئة على الجسم المستدير والحد الأدنى من خطوط اللحام، نفضل قالبًا ثلاثي الألواح مع بوابة ذات نقطة سفلية مركزية (فصل تلقائي). إذا كانت مكبس العميل يفتقر إلى القدرة على ثلاث لوحات، فإننا نصمم بوابة غواصة على الحافة العلوية الداخلية، مخفية عن الوجه الخارجي للروطان.
س: كيف يمكنك التحكم في الشكل البيضاوي (خارج الجولة) في سلة المهملات المستديرة المصنوعة من البولي بروبيلين؟
ج: من خلال تعويض انكماش PP بشكل صحيح (~ 1.2-1.8%) على القطر، وتصميم تبريد متوازن (قنوات حلقية متحدة المركز + BeCu)، وضمان قوة التثبيت المتساوية، والتحقق باستخدام Mouldflow. البيضاوية المستهدفة ≥0.3–0.5 مم على حاوية بقطر 220–260 مم.
س: ماذا تحتاج لاقتباس ؟
ج: رسم ثنائي الأبعاد (PDF/DWG) + نموذج ثلاثي الأبعاد (STP/IGS/X_T) أو صور واضحة للمنتج مع تعليقات الأبعاد (Ø أعلى/أسفل، الارتفاع، سمك الجدار، الوزن)، الحجم السنوي، رقم التجويف المفضل للغطاء/البطانة (2×1 وما إلى ذلك)، وعينة/صورة للملمس إذا كانت متوفرة. أخبرنا أيضًا بمساحة شريط ربط ماكينة الحقن والحد الأقصى لشوط الفتح.
أرسل رسمًا ثنائي الأبعاد لصندوق غبار الروطان المستدير سعة 10 لتر + نموذج ثلاثي الأبعاد (أو عينة من الصور ذات الأبعاد) ومتطلبات المشروع. ستوفر ZHONGYUE MOLD مراجعة مجانية لسوق دبي المالي + عرض أسعار رسمي خلال 24-48 ساعة عمل.
اتصل بنا الآن لبدء مشروع قالب حقن سلة المهملات المنسوج الدائري / الدائري!
