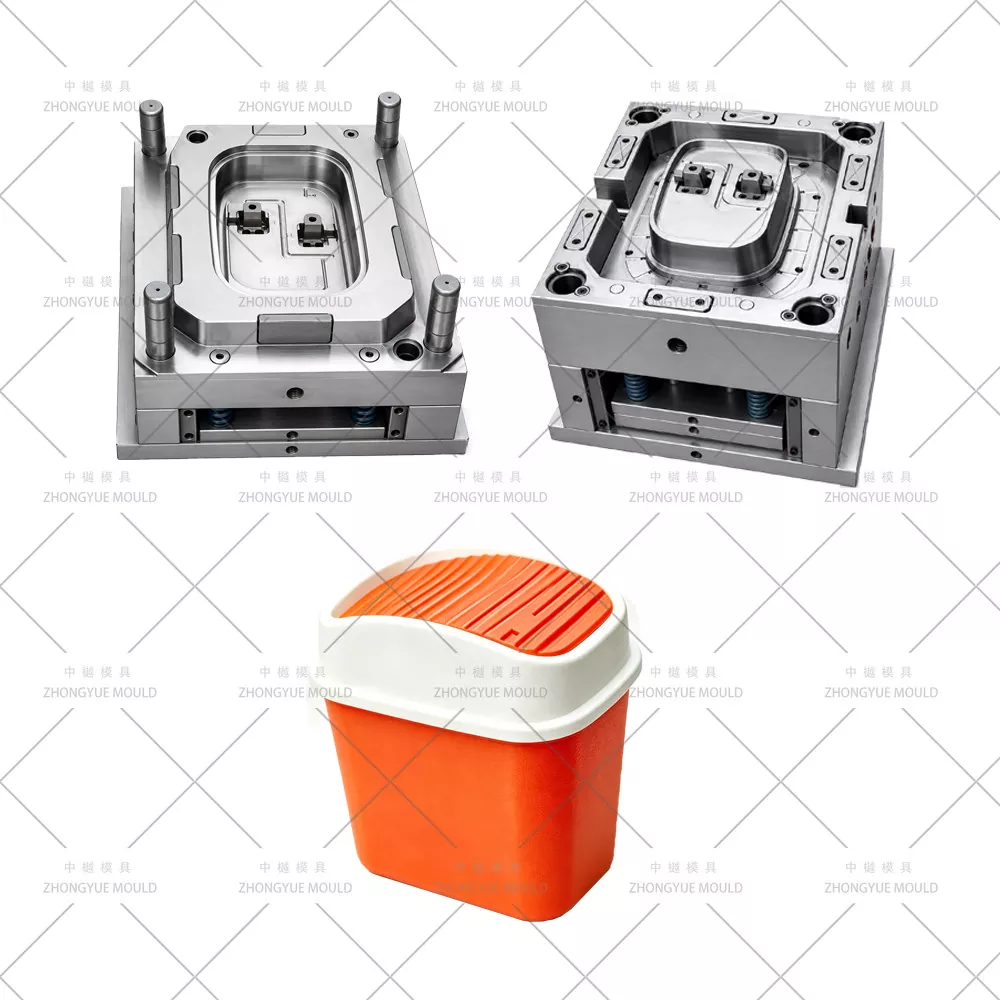

ZHONGYUE MOLD هي شركة صينية محترفة لتصنيع قوالب الحقن تقوم بتزويد قوالب الإطار الأوسط لصندوق غبار المكتب البلاستيكي / حلقات وسيطة لصناديق قمامة سطح المكتب الصغيرة (حلقات الضغط، وأطواق التوصيل بفتحة زنبركية وفتحات محورية) لتجار الجملة للمنتجات المنزلية العالمية ومحلات السوبر ماركت والعلامات التجارية الخاصة. يقع الإطار الأوسط بين جسم الصندوق والغطاء المتأرجح/الفتح بالضغط - وهو مصبوب بشكل شائع في PP (MFR 10–20 للحصول على مرونة طفيفة) أو ABS (صلب، مطابق للألوان) مع تجويف مصقول ناعم (SPI B1/B2)، يتميز بقناة زنبركية للالتواء/الضغط مصبوبة بشكل متكامل، وفتحات محور محورية بقياس Φ3–5 مم (دبابيس أساسية مُشكَّلة آليًا)، ومشابك ملائمة تشبك حافة جسم الصندوق. قوالبنا ذات الإطار الأوسط تكون عادةً ذات تجويف فردي (1×1) أو 1+1 L+R للتصميمات المتماثلة، مع بوابة غواصة مخفية على الوجه الخلفي الداخلي، ومسامير أساسية أرضية دقيقة (تسامح h7) لتركيز الثقب المحوري، وتحليل DFM لضمان الخلوص المناسب (0.15-0.3 مم) مع كل من هيكل الصندوق والرؤوس المحورية للغطاء.
بدءًا من الحلقات الوسطى التي يتم الضغط عليها للفتح مع المقعد الزنبركي، وأطواق التوصيل ذات الغطاء المتأرجح مع التجويف المحوري، إلى الحلقات الفاصلة المزخرفة (بدون آلية)، فإننا نقدم مراجعة كاملة لـ DFM قبل قطع الفولاذ.
|
غرض |
المواصفات / الخيارات |
|
|
اسم القالب |
مكتب بلاستيكي / صندوق غبار سطح المكتب الصغير الإطار الأوسط (حلقة متوسطة / حلقة ضغط / طوق توصيل) قالب حقن |
|
|
التجويف والفولاذ الأساسي |

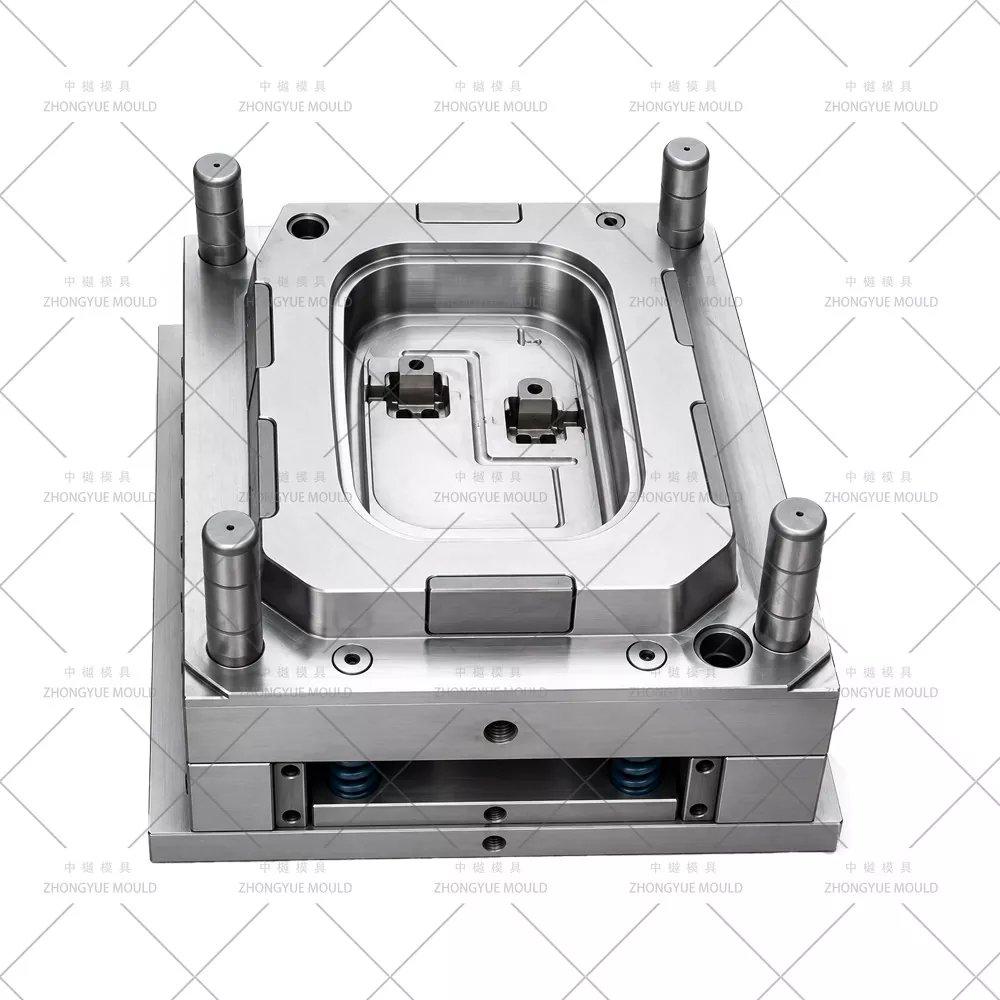

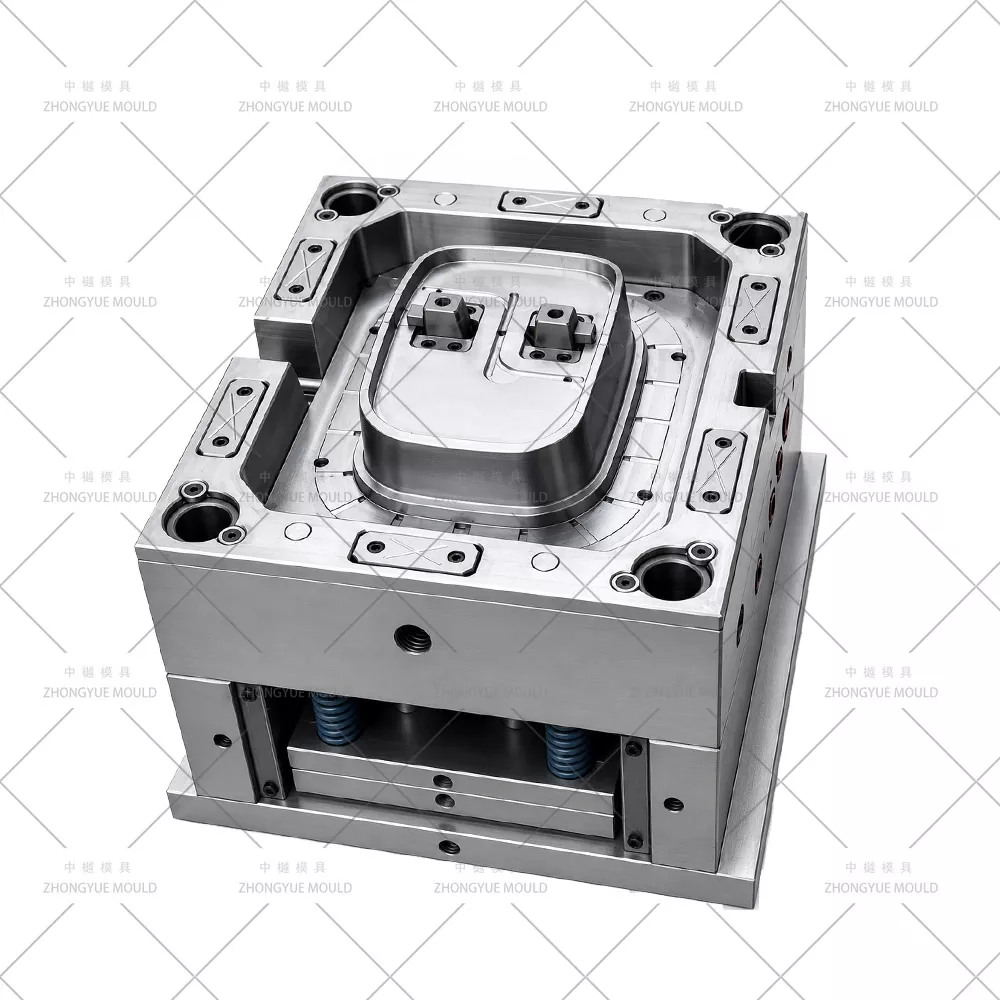

التجويف: معيار P20 (HRC 28–33) ؛ 718H (HRC 33–38) اختياري لعمر أطول وتلميع أفضل؛ النواة: P20 / 718H؛ الدبابيس الأساسية: H13(SKD61) أرضي |
|
|
نوع القالب |
لوحتان مفتوحتان ومغلقتان؛ 3 لوحات اختيارية في حالة استخدام نقطة الدبوس المركزية (نادرًا) |
|
|
قاعدة العفن |
LKM / DME / HASCO / تصميم ذاتي (نموذجي 250 × 300 مم - 350 × 400 مم، الوزن 0.25 - 0.6 طن) |
|
|
تجاويف |
1×1 قياسي؛ 1+1 L+R متاح للإطار المتماثل؛ 2-تجويف ممكن للحلقة الزخرفية العادية |
|
|
نظام عداء |
عداء بارد (فرعي/حافة، فرع Y لـ 1+1)؛ نصيحة ساخنة ليست نموذجية بسبب حجم الجزء الصغير |
|
|
نوع البوابة |
بوابة غواصة (كامنة) على الحافة الخلفية الداخلية / وجه غير مرئي؛ بديل بوابة المروحة |
|
|
طرد |
دبابيس القاذف عند حافة القاعدة؛ رافع (روافع) صغيرة للمقطع إذا كان موجودًا |
|
|
تبريد |
الحاجز المركزي Ø6–8mm + إدراج BeCu في نصف قطر قناة الربيع؛ دائرة معزولة واحدة |
|
|
الشرائح / الرافعات |
0-2 رافعات بزاوية صغيرة أو شريحة ضحلة لقص المشبك الملائم (إن وجد) ؛ دبابيس أساسية أرضية دقيقة للثقوب المحورية |
|
|
الانتهاء من السطح |
التجويف: معيار طلاء الساتان SPI B1/B2؛ SPI A2 اختياري لـ PS الفاخر/الواضح؛ النواة: SPI B1؛ لا يوجد نسيج من الروطان/VDI ما لم يتم تحديد نسخة زخرفية |
|
|
العمر المتوقع للقالب |
≥300000 طلقة (P20)؛ ≥500,000 طلقة (718 ساعة) |
|
|
مادة القولبة الموصى بها |
PP (MFR 10–20، للامتثال البسيط)، ABS (صلب، مطابق للألوان)، PS (حلقة زخرفية شفافة)؛ ماستر لكل طلب |
|
|
برامج التصميم |
UG NX، Pro/E، سوليدووركس، أوتوكاد |
|
|
مراقبة التسامح |
±0.05 مم بشكل عام؛ ±0.05 مم على الثقب المحوري Ø؛ خلوص التجميع للجسم/الغطاء ±0.15–0.3 مم لكل فحص مكدس |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروعك القادم من قوالب سلة المهملات البلاستيكية أكثر سطوعًا!
دبابيس أساسية بفتحة محورية دقيقة (Φ3–5mm)— دبابيس أساسية أرضية H13 أو SKD61 بتسامح h7؛ مثبتة أو متقلصة في القلب؛ تم التحقق من التركيز على خط مركز الإسناد (±0.05 مم) - وهو أمر بالغ الأهمية لحركة التأرجح/الزنبرك السلسة للغطاء.
هندسة قناة الربيع / شريط الالتواء- سمك الجدار الموحد (2.0-2.5 مم) في أخدود الزنبرك؛ فقاعات التبريد المحلية بالقرب من نهايات القناة السميكة لتجنب الغرق؛ تم فحص مسودة القناة ≥2° في سوق دبي المالي.
المفاجئة تناسب كليب تقويض- رافع بزاوية صغيرة أو شريحة بسيطة - مشبك صغير سفلي يجذب حافة جسم الصندوق؛ يتم التعامل معها عبر 1-2 رافعات زاوية صغيرة أو شريحة ضحلة؛ محاكاة التداخل في التجميع ثلاثي الأبعاد.
تجويف عالي البولندية / الساتان- لا يوجد نسيج الروطان - معيار SPI B1 (الساتان)؛ SPI A2 اختياري لإصدار PS ذو المظهر الواضح المتميز؛ لا يوجد نقش VDI/روطان ما لم يتم تحديده كحلقة خارجية زخرفية.
بوابة غواصة مخفية على الحافة الداخلية / الوجه الخلفي- آثار البوابة غير مرئية من الوجه الخارجي المرئي؛ العداء البارد فرع Y إذا كان 1+1 L+R؛ نصيحة سريعة نادرة (جزء صغير، غير مبرر من حيث التكلفة عادةً).
تبريد مدمج— الحاجز المركزي + إدراج BeCu — حاجز بقطر 6–8 مم خلال القلب؛ يتم إدراج BeCu (نحاس البريليوم) في نصف قطر قاعدة قناة الربيع؛ دائرة مياه واحدة معزولة كافية للدورة 8-14 ثانية.
خلوص التجميع DFM (الجسم ↔ الإطار ↔ الغطاء)— نحن نتحقق من الخلوص الموصى به بمقدار 0.15 إلى 0.3 مم لكل مجموعة باستخدام رسومات جسم الحاوية والغطاء لمنع إحكام المقعد أو التذبذب.
إطلاق المشروع ومراجعة سوق دبي المالي- تحليل سمك جدار القناة الزنبركية، والفتحة المحورية Ø وإسقاط الدبوس، ومسودة القطع السفلية، وموقع البوابة وتخطيط القاذف؛ تحقق من خلوص التجميع (0.15-0.3 مم) باستخدام رسومات هيكل الصندوق والغطاء.
الموافقة على تصميم القالب (ثلاثي الأبعاد)- تجميع كامل مع تخطيط حاجز التبريد، تعريف دقيق للدبوس الأساسي (h7)، رافع/شريحة صغيرة للمشبك إن وجدت، استراتيجية التنفيس (0.01-0.015 مم فتحة تهوية خط الفصل).
الآلات الدقيقة- تجويف خشن/تشطيب CNC عالي السرعة، حفر عميق لحاجز التبريد، دبابيس أساسية H13 أرضية (تم فحص التركيز)، تلميع تجويف/أساسي SPI B1/B2.
Assembly وT1 المحاكمة— التشغيل على آلة الحقن الداخلية؛ فحص الثقب المحوري Ø بمقياس الدبوس، وقناة الزنبرك المتوافقة مع الزنبرك/السلك الوهمي، واختبار التجميع مع عينات الجسم والغطاء؛ توفير فيديو تجريبي + أجزاء العينة.
التصحيح والموافقة النهائية- الضبط الدقيق إذا لزم الأمر؛ يتم الشحن في علبة خالية من التبخير مع دليل القالب وقائمة قطع الغيار (المسامير الأساسية، ومسامير القاذف، وجلبة الذباب).
دعم ما بعد البيع— ضمان لمدة عام على القالب، ودبابيس أساسية احتياطية / دبابيس قاذف مجانية للأضرار غير الصناعية، والتوجيه الفني عن بعد.
تجربة قوالب السلع المنزلية الغنية— الصناديق المكتبية (الجسم + الغطاء + مجموعات الإطار الأوسط)، وسلال الروطان، والكراسي، والصناديق التي تم تصنيعها داخل الشركة
مراجعة سوق دبي المالي داخليًا مع فحص تجميع التجميع— تحقق من تسامح الفتحة المحورية والخلوص بين الجسم ↔ الإطار ↔ الغطاء قبل قطع الفولاذ
خبرة دقيقة في الدبوس الأساسي والربيع الأخدود— دبابيس H13 أرضية، وجدار موحد في القنوات الوظيفية، وتصميم رافع صغير للقطع السفلية للمشبك
مراقبة الجودة الصارمة والتقدم الشفاف- صور المعالجة الأسبوعية، موافقة عينة T1 (اختبار ملاءمة التجميع) قبل الشحن
تجربة التصدير- يتم شحن القوالب إلى أوروبا وأمريكا الشمالية وأمريكا الجنوبية وجنوب شرق آسيا والشرق الأوسط
ضمان القالب لمدة عام + دبابيس أساسية احتياطية / دبابيس القاذف

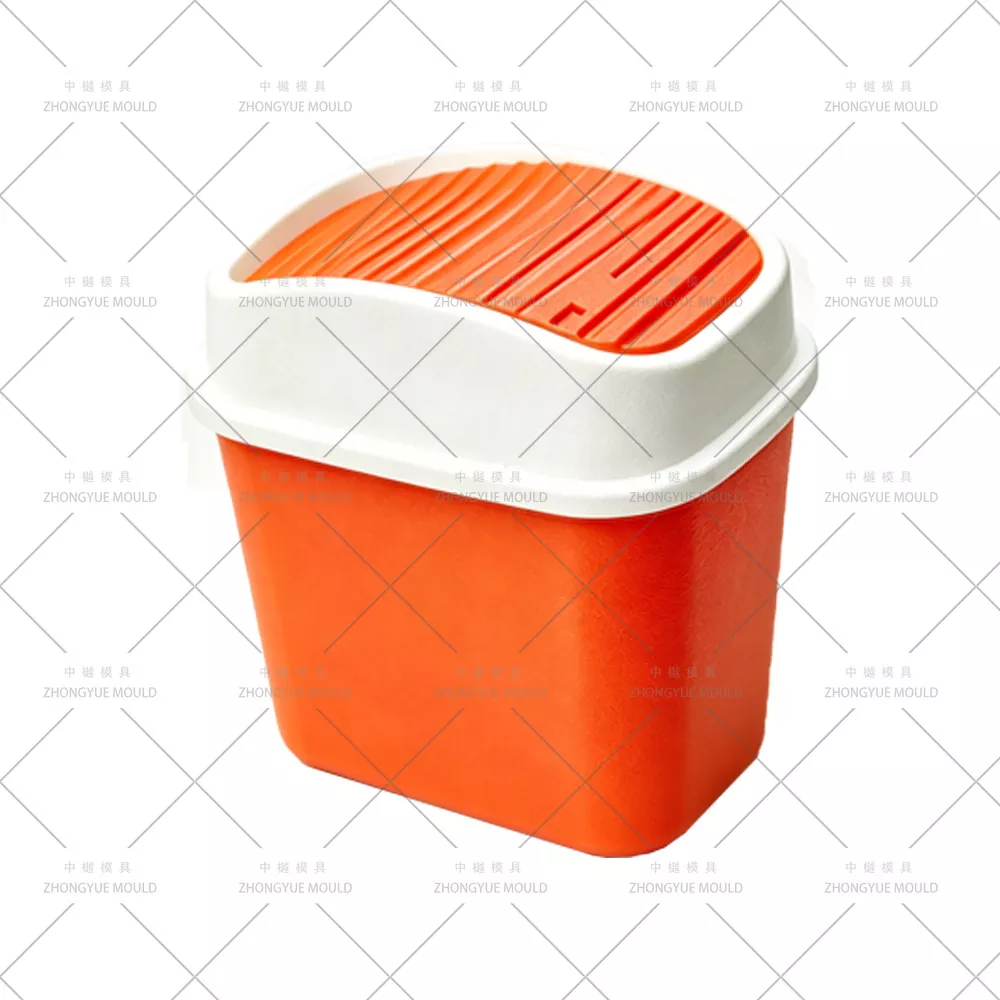

س: ما هو بالضبط "الإطار الأوسط" مقابل الغطاء أو الجسم؟
ج: يقع الإطار الأوسط (الحلقة المتوسطة / حلقة الضغط) بين جسم الصندوق والغطاء. يحتوي على قناة قضيب الزنبرك/الالتواء، وفتحات المحور المحوري للغطاء، ومشابك سهلة التركيب للتثبيت على حافة جسم الصندوق. يتأرجح الغطاء أو يضغط على هذا الإطار - الإطار نفسه لا يحل محل الغطاء.
س: هل تحتاج إلى رسومات هيكل وغطاء الصندوق لاقتباس قالب الإطار الأوسط؟
ج: يوصى به بشدة - نحتاج إلى التحقق من خلوص التجميع (عمق تعشيق رئيس المحور، وملاءمة المشبك لحافة الجسم Ø، وقوس تأرجح الغطاء مقابل فتحة الإطار) والتحقق من موضع الثقب المحوري. إذا كان لديك رسم الإطار فقط، فلا يزال بإمكاننا اقتباسه، ولكن لا يمكن التحقق مسبقًا من ملاءمة التجميع.
س: تجويف واحد أم 1+1 لتر+يم؟
ج: معظم الإطارات الوسطى عبارة عن تجويف فردي 1×1. إذا كان الإطار متماثلًا تمامًا L/R (الجزء المطابق المستخدم على جانبي وحدة الحاوية المزدوجة - وهو أمر نادر بالنسبة للحاوية الفردية) فيمكننا إجراء 1+1. حلقات زخرفية عادية أحياناً ذات تجويفين. سننصحك بالهندسة الخاصة بك.
س: ما هو السطح النهائي – أي نسيج من الروطان؟
ج: لا - الإطارات الوسطى هي معيار SPI B1 (الساتان)، SPI A2 اختياري للحلقة الزخرفية الواضحة PS. لا يتم تطبيق نسيج الروطان/VDI إلا إذا طلبت على وجه التحديد إصدارًا مزخرفًا للحلقة الخارجية.
س: ماذا تحتاج لاقتباس ؟
ج: رسم ثنائي الأبعاد (PDF/DWG) + نموذج ثلاثي الأبعاد (STP/IGS/X_T) للإطار الأوسط ويفضل أن يكون جسم الصندوق والغطاء ثلاثي الأبعاد (أو على الأقل أبعاد التزاوج: القطر الخارجي العلوي للجسم، وموقع رئيس الغطاء المحوري). حدد المادة (درجة PP MFR / ABS).
أرسل رسمًا ثنائي الأبعاد للإطار الأوسط + نموذجًا ثلاثي الأبعاد (ويُفضل أن يتم تعتيم أو ملفات تزاوج الجسم/الغطاء) ومتطلبات المشروع. ستوفر ZHONGYUE MOLD مراجعة مجانية لسوق دبي المالي مع فحص تجميع التجميع + عرض أسعار رسمي خلال 24-48 ساعة عمل.
اتصل بنا الآن لبدء مشروع قالب حقن سلة المهملات المكتبي الصغير ذو الحلقة المتوسطة / إطار الضغط!
