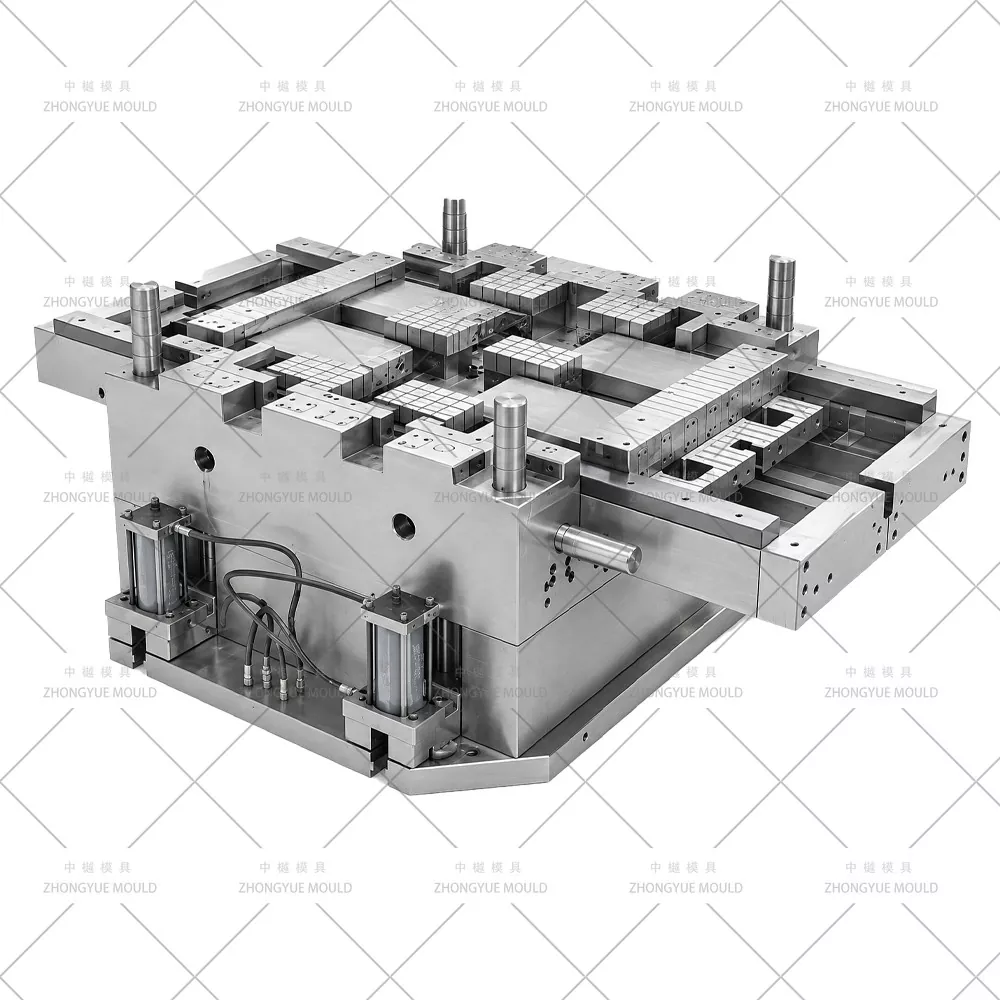

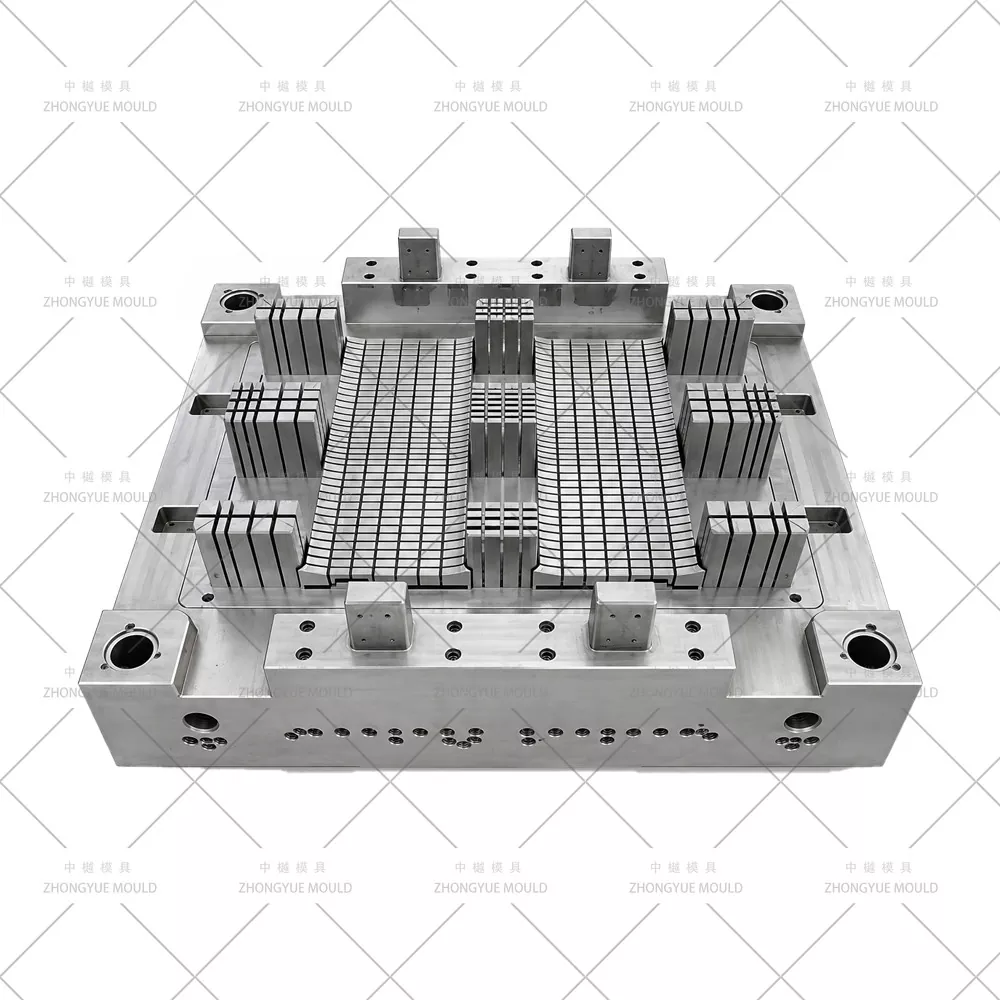

ZHONGYUE MOLD هي شركة مصنعة وموردة في الصين لقالب البليت البلاستيكي رباعي الاتجاهات للمنصات البلاستيكية المقولبة بالحقن. تم تطوير القوالب للمنصات القابلة للتعشيش ذات 9 أرجل، والمنصات ذات الوجه الواحد، والمنصات ذات الوجهين المستخدمة في التخزين، والخدمات اللوجستية، وشحن الصادرات، ومناولة المواد الصناعية.
يتم اختيار هيكل القالب وفقًا لأبعاد البليت وتصميم السطح وفتحات الشوكة والمواد البلاستيكية وحجم الإنتاج وعمر القالب المتوقع. يتم استخدام PP وHDPE بشكل شائع، في حين يمكن أيضًا أخذ البلاستيك المعاد تدويره في الاعتبار وفقًا لتصميم منصة التحميل ومتطلبات الإنتاج.
| حجم البليت | 400 × 300 ملم 600 × 400 ملم 800 × 600 ملم 1200 × 800 ملم 1200 × 1000 مم 1200 × 1200 ملم حتى 1500 × 1500 ملم |
| هيكل البليت | قابل للتعشيش، قابل للتكديس، وجه واحد، وجه مزدوج |
| نوع الإدخال | دخول ثنائي الاتجاه أو رباعي الاتجاه |
| مادة البليت | PP، HDPE، البلاستيك المعاد تدويره |
| متطلبات التحميل | يتم تحديده من خلال هيكل البليت والمواد وسمك الجدار وتصميم الضلع والتطبيق |
| اسم القالب | قالب البليت البلاستيكي بأربعة اتجاهات |
| الصلب العفن | P20، 718H، NAK80، 2316، S136، H13 ودرجات أخرى وفقًا للمتطلبات |
| قاعدة العفن | عصامي، LKM، DME، ASSAB |
| تجويف | تجويف واحد أو تجاويف متعددة |
| نظام عداء | عداء بارد أو عداء ساخن |
| العلامات التجارية الساخنة عداء | MASTER وHusky وYUDO وغيرها من العلامات التجارية حسب المتطلبات |
| برامج التصميم | UG وAutoCAD وبرامج تصميم القوالب ذات الصلة |
| مهلة T1 النموذجية | حوالي 45-60 يومًا، اعتمادًا على حجم القالب وبنيته |
| أنواع البوابة | بوابة محددة، بوابة الحافة، البوابة الفرعية، بوابة الفيلم، بوابة الصمام، البوابة المفتوحة وغيرها |
| المعالجة السطحية للقالب | نسيج EDM، والتركيب، والتلميع، والتلميع شديد اللمعان وفقًا لمتطلبات الأجزاء |
| نظام الجودة | ايزو 9001 |
| رمز النظام المنسق | 8480719090 |
| أصل | هوانغيان، تشجيانغ، الصين |
| التعبئة والتغليف | حالة خشبية |
يعتمد هيكل القالب على تصميم البليت بدلاً من حجم البليت وحده. يجب أخذ بناء السطح، وأرجل الدعم، وفتحات الشوكة، ومتطلبات التحميل، وطريقة التراص، ومعدات المناولة في الاعتبار أثناء تطوير القالب.
| نوع القالب | الميزات الهيكلية | طريقة الدخول | التطبيقات النموذجية |
| تصميم مريح ذو 9 أرجل | السطح العلوي مزود بأرجل داعمة مدببة وفتحات بين الأرجل | دخول الرافعة الشوكية أو البليت جاك من أربع جهات | تصدير الشحن والخدمات اللوجستية في اتجاه واحد والتخزين |
| تصميم ذو وجه واحد | سطح واحد مع مجاري ومناطق دخول شوكة معززة | دخول الشوكة من خلال فتحات العداء | التوزيع والتخزين والمناولة المتكررة |
| تصميم ذو وجهين | سطح ذو وجهين مع أنفاق شوكة متكاملة | دخول الشوكة من خلال هيكل النفق | المناولة الصناعية، والاستخدام الثقيل، والتطبيقات القابلة للرف |
تحتوي منصة التحميل البلاستيكية على مساحة قولبة كبيرة بها أضلاع وأرجل وميزات هيكلية أخرى. يجب مراعاة موضع البوابة وتخطيط العداء جنبًا إلى جنب مع هندسة منصة التحميل والمواد البلاستيكية وسمك الجدار وظروف الحقن.
يمكن اختيار أنظمة العداء الساخن أو البارد وفقًا للمشروع. بالنسبة للأجزاء الكبيرة أو المعقدة، يمكن استخدام تحليل تدفق القالب أو أي تحليل CAE آخر لمراجعة سلوك التعبئة وخطوط اللحام ومصائد الهواء وضغط الحقن قبل تصنيع القالب.
قد يكون للسطح والأضلاع ومناطق الدعم متطلبات تبريد مختلفة. يتم ترتيب قنوات التبريد حول مناطق التشكيل الرئيسية وفقًا لهيكل الجزء ومساحة القالب المتاحة.
يمكن استخدام دوائر تبريد منفصلة لمناطق مختلفة عند الحاجة. يعتمد التصميم النهائي على سمك البليت، وهيكل الضلع، والمواد البلاستيكية، ومتطلبات الدورة، وبناء القالب.
قد تتطلب فتحات الشوكة وغيرها من القطع السفلية شرائح أو نوى جانبية أو رافعات أو آليات مماثلة. يتم اختيار الآلية وفقًا لهندسة الفتح واتجاه فتح القالب.
يمكن استخدام مكونات الدليل وأجزاء التآكل القابلة للاستبدال في المناطق المتحركة عند الحاجة لدعم صيانة القالب.
يتم ترتيب نظام الطرد وفقًا لهيكل البليت واتجاه فتح القالب. يمكن وضع دبابيس القاذف وكتل القاذف والمكونات الأخرى حول مناطق مناسبة من البليت لتوزيع قوة القذف.
يتم فحص مخطط الطرد مع أنظمة التبريد والحركة الجانبية لتجنب التداخل أثناء فتح القالب وإزالة الأجزاء.
يتم اختيار الفولاذ المستخدم للقالب وفقًا لحجم الإنتاج والمواد البلاستيكية وهيكل القالب ومتطلبات السطح وعمر الخدمة المتوقع. تشمل الخيارات الشائعة P20، و718H، وH13، وS136، وغيرها من أدوات الفولاذ المناسبة.
| الصلب العفن | صلابة نموذجية | الاستخدام النموذجي |
| ص20 | مجلس حقوق الإنسان 28-33 | تطبيقات القالب القياسية |
| 718 هـ | مجلس حقوق الإنسان 33-36 | أحجام إنتاج أعلى ومقاومة التآكل العامة |
| ح13 | إتش آر سي 43+ | التطبيقات التي تتطلب مقاومة أعلى للتآكل والحرارة |
| 2344 | إتش آر سي 48+ | تطبيقات العفن العالي التآكل |
| S136 | مجلس حقوق الإنسان 48-52 | التطبيقات التي تتطلب مقاومة للتآكل وجودة سطح مناسبة |

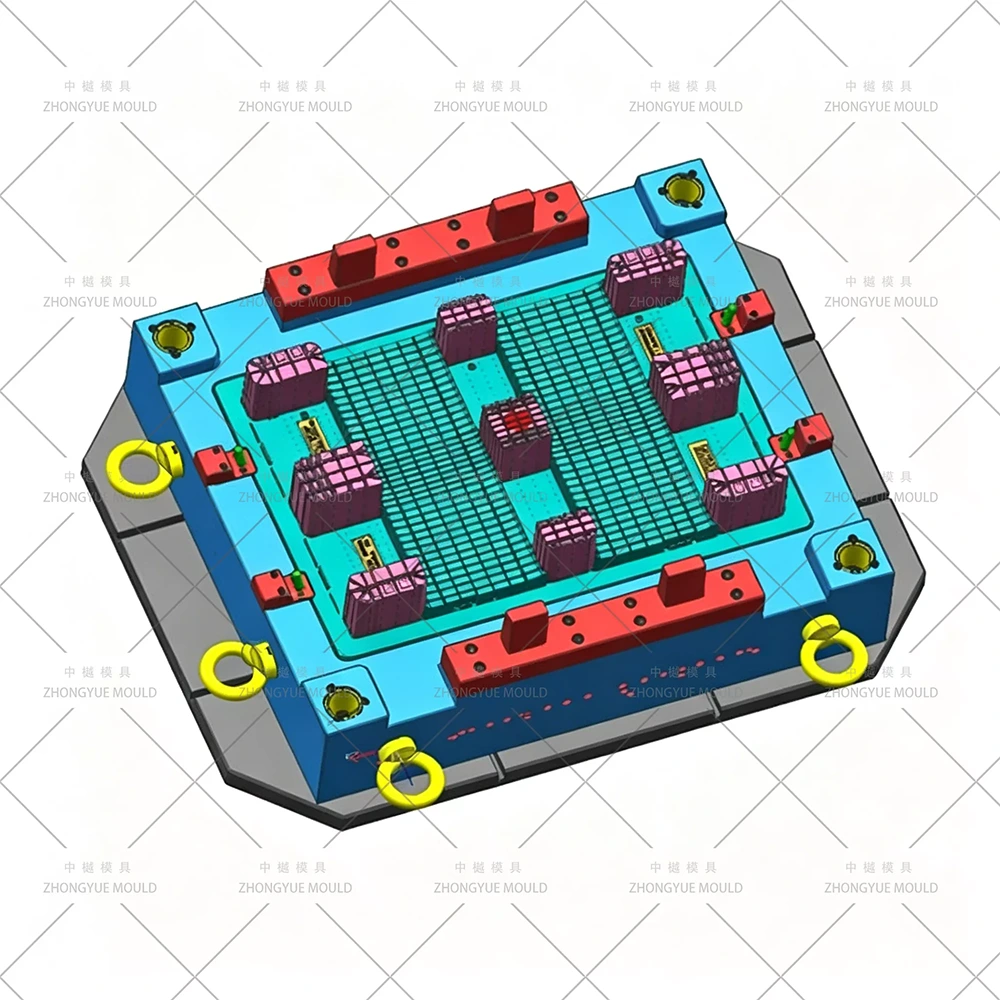

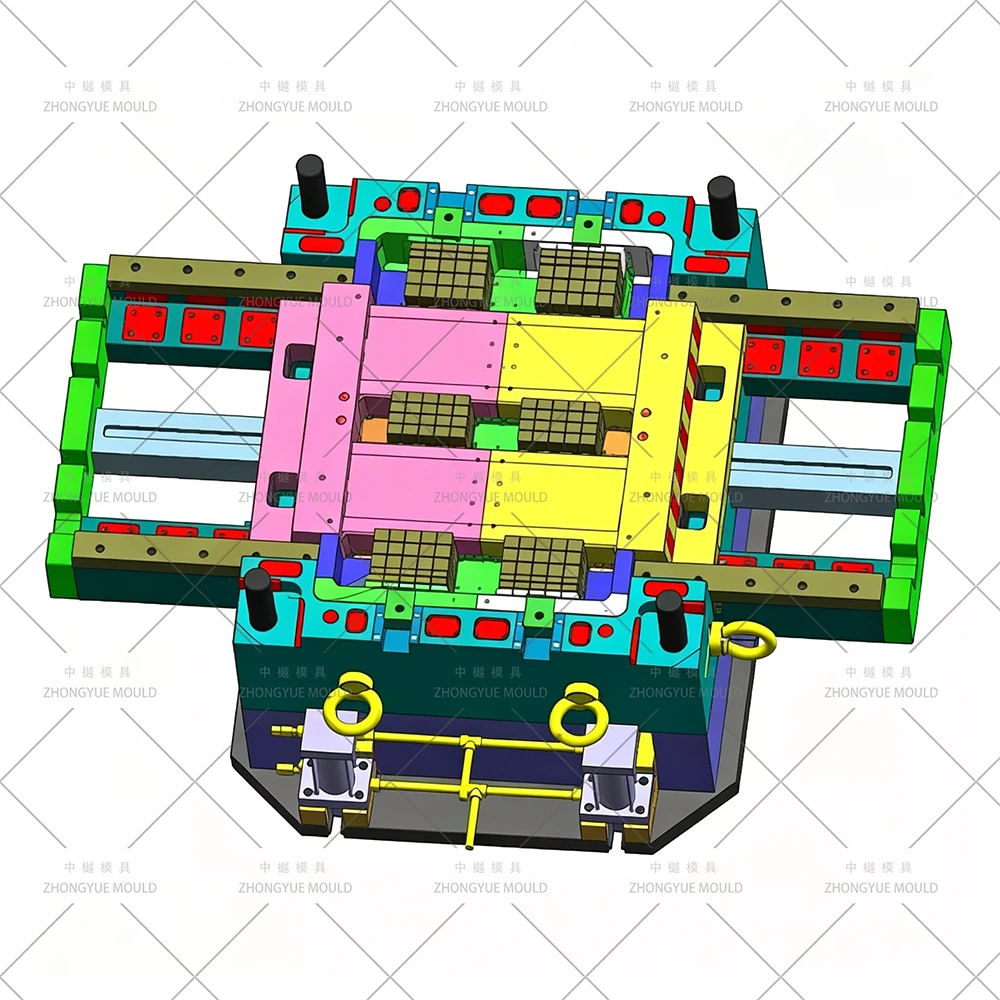

تتم مراجعة رسم البليت أو النموذج ثلاثي الأبعاد أو العينة قبل تصميم القالب. يتم فحص السطح والأضلاع وأرجل الدعم وفتحات الشوكة وزوايا السحب ومواضع البوابة وقنوات التبريد ونظام الطرد خلال هذه المرحلة.
بالنسبة للمشاريع التي تتطلب المحاكاة، يمكن مراجعة ظروف التعبئة والتبريد قبل التشغيل الآلي. يمكن أن يساعد التحليل في تحديد عدم توازن التعبئة المحتمل، وخطوط اللحام، ومصائد الهواء، ومشكلات التشكيل الأخرى.
يتم تصنيع اللب، والتجويف، والإدخالات، ومكونات القالب الأخرى وفقًا للرسومات المعتمدة والبيانات ثلاثية الأبعاد. يتم اختيار التصنيع باستخدام الحاسب الآلي، والتنظيم الإداري، وقطع الأسلاك، والحفر، والطحن، وغيرها من العمليات وفقًا لمتطلبات المكونات.
بعد المعالجة، يتم تجميع مكونات القالب وفحصها. يتم فحص دوائر التبريد، ومكونات العداء، والإجراءات الجانبية، وأنظمة القاذف، ومكونات الدليل، وفتح القالب قبل التجربة الأولى.

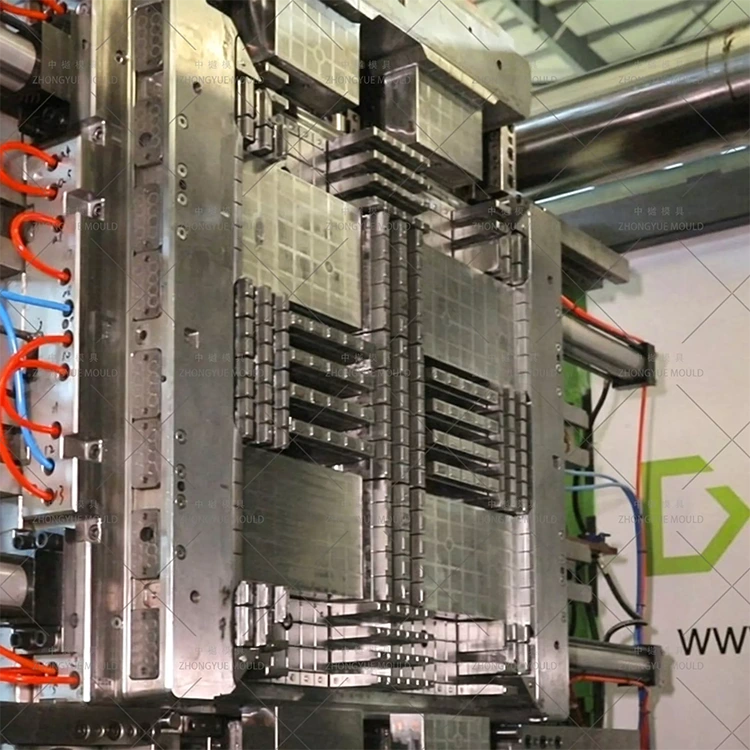

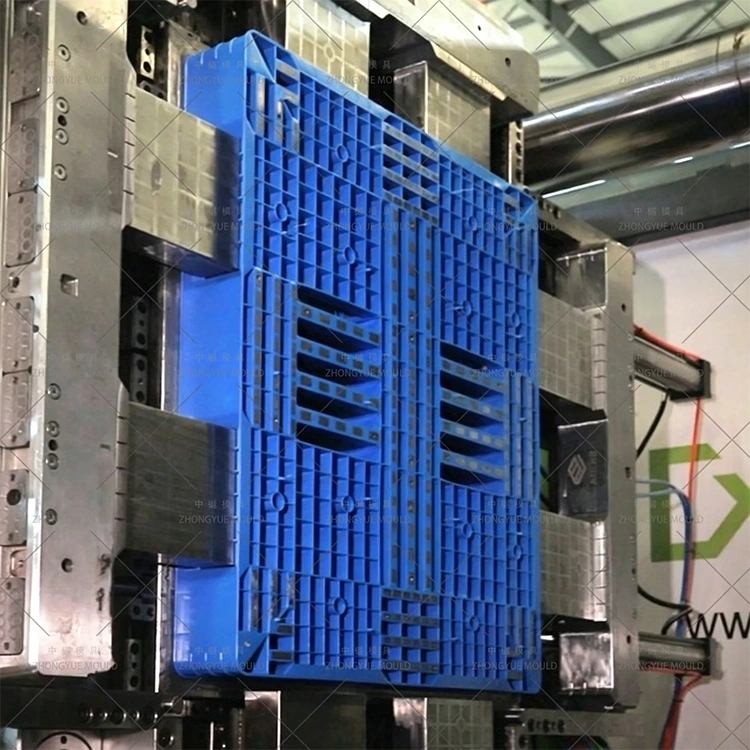

يتم استخدام تجربة القالب الأولى لفحص تشغيل القالب والعينات المقولبة الأولية. يمكن مراجعة الأبعاد، والمظهر، والتعبئة، وإزالة القوالب، والإخراج، وعناصر الفحص الأخرى المتفق عليها قبل إجراء المزيد من التعديلات.

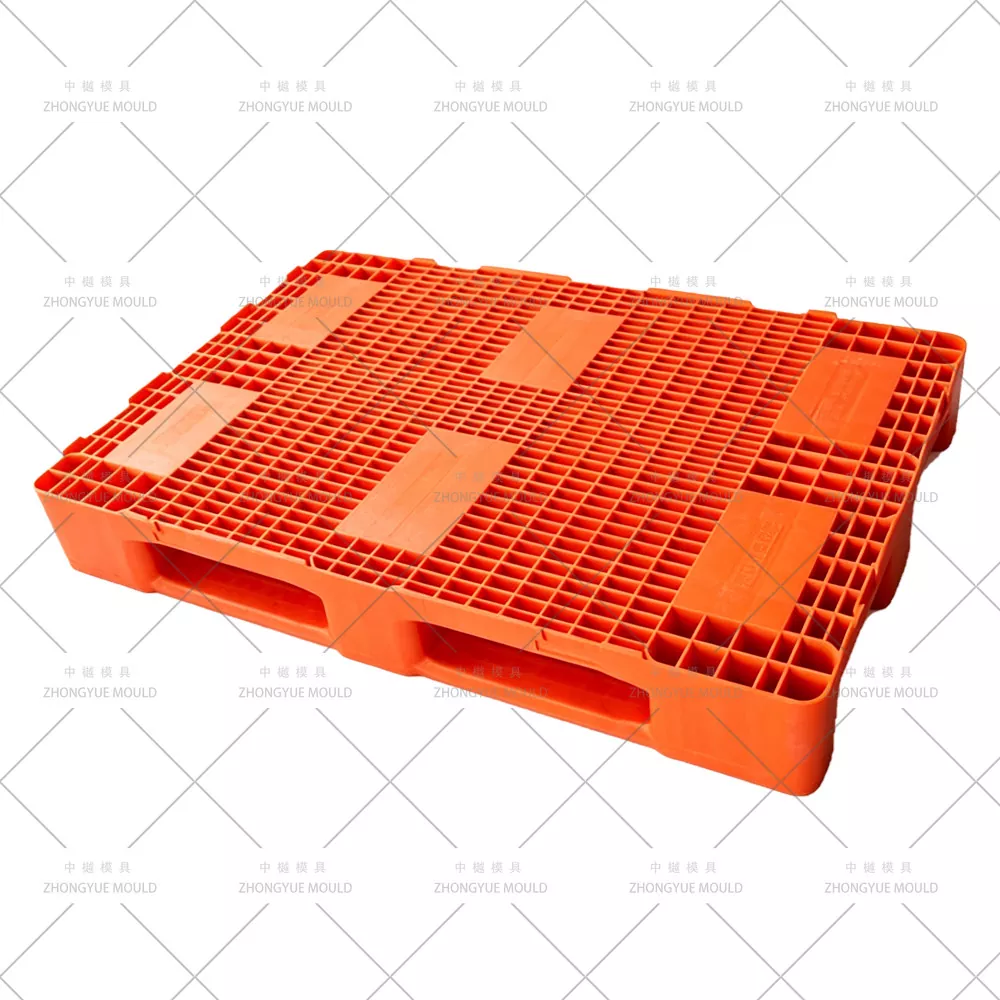

يتم استخدام المنصات البلاستيكية ذات الأربعة اتجاهات حيث يلزم الوصول إلى الرافعة الشوكية أو رافعة البليت من اتجاهات متعددة. يمكن اختيار هيكل البليت وفقًا لمعدات المناولة وطريقة التخزين ومتطلبات الحمولة وظروف الخدمة المقصودة.
يتم إجراء فحص القالب أثناء التصنيع والتجميع والإنتاج التجريبي. اعتمادًا على متطلبات المشروع، قد يشمل الفحص وثائق الفولاذ، وأبعاد المكونات، ودقة التجميع، ودوائر التبريد، وحركة القذف، وفتح القالب وإغلاقه، وعينات T1.
يمكن توفير سجلات الفحص وتقارير الأبعاد ومعلومات التجربة وفقًا لمتطلبات المشروع المتفق عليها.
تقوم ZHONGYUE MOLD بتطوير قوالب منصات نقالة مخصصة من رسومات العملاء أو النماذج ثلاثية الأبعاد أو العينات المادية أو المواصفات الفنية. تتم مراجعة هيكل القالب وفقًا لأبعاد البليت والمواد ومتطلبات الحمولة وحجم الإنتاج وآلة الحقن وعمر القالب المتوقع.
بالنسبة لعروض الأسعار والمراجعة الهندسية، يمكن للعملاء توفير أبعاد منصة التحميل والهيكل والمواد وكمية الإنتاج المتوقعة ومتطلبات عمر القالب ومعلومات آلة الحقن. يمكن أيضًا استخدام رسم ثنائي الأبعاد أو ملف ثلاثي الأبعاد أو عينة مادية كأساس لتطوير القالب.
بعد مراجعة معلومات المشروع، يمكن تأكيد مواصفات القالب، بما في ذلك فولاذ القالب، وقاعدة القالب، ونظام التشغيل، وترتيب البوابة، ونظام التبريد، ونظام الطرد، وجدول T1 المقدر.

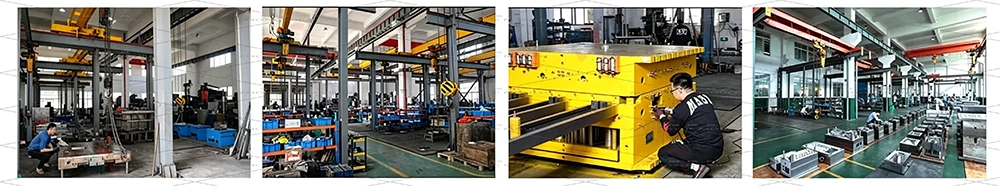

ZHONGYUE MOLD هي شركة تصنيع قوالب حقن البلاستيك مقرها في Huangyan، Taizhou، Zhejiang، الصين. تقوم الشركة بتطوير وتصنيع قوالب الحقن للسيارات، والأجهزة المنزلية، والأجهزة المنزلية، والخدمات اللوجستية، وغيرها من المنتجات البلاستيكية.
بالنسبة لمشاريع القوالب كبيرة الحجم، تغطي عملية الإنتاج تصميم القالب، واختيار المواد، وتصنيع CNC وEDM، والتجميع، والقولبة التجريبية، والفحص، ودعم المشروع.

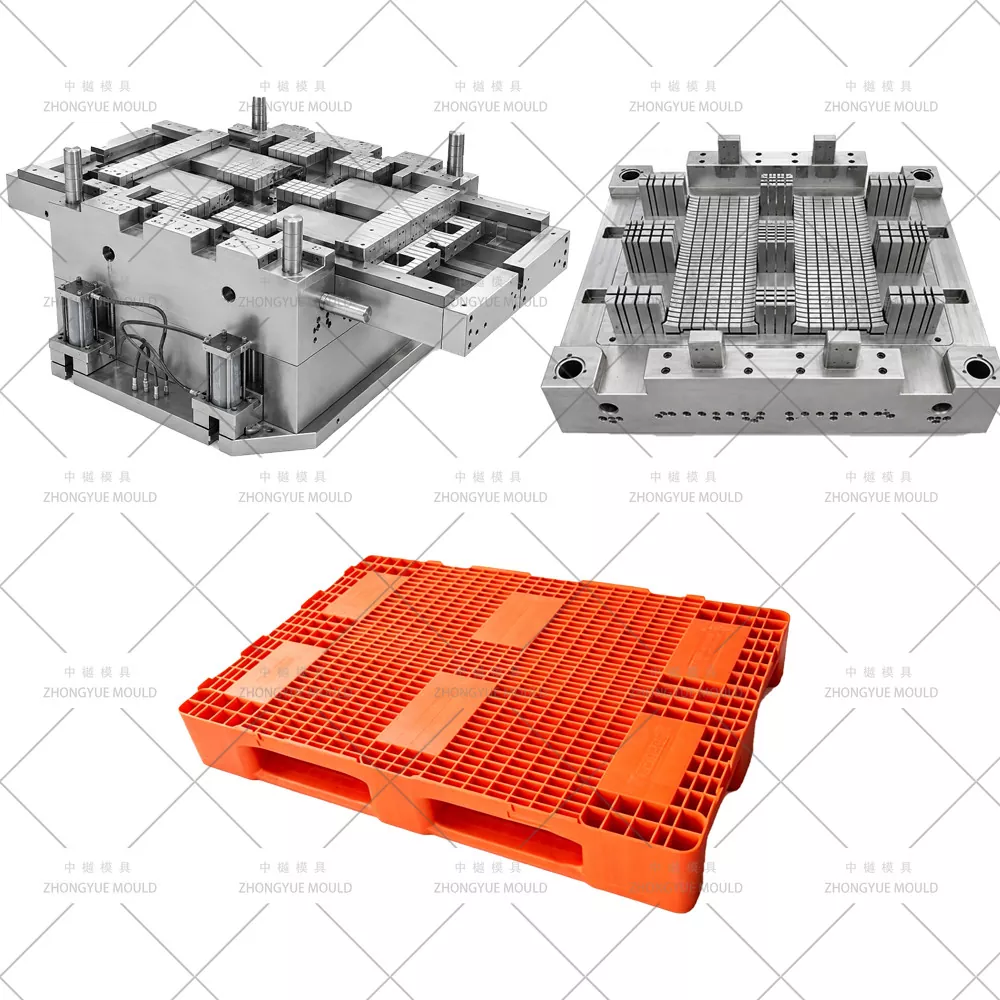

هو عبارة عن قالب حقن يستخدم لتصنيع المنصات البلاستيكية التي تسمح بدخول الرافعة الشوكية أو رافعة البليت من أربعة اتجاهات. يعتمد هيكل القالب على تصميم منصة التحميل، وبناء السطح، وفتحات الدخول.
يتم استخدام PP وHDPE بشكل شائع للمنصات البلاستيكية. يمكن أيضًا أخذ البلاستيك المعاد تدويره في الاعتبار عندما يلبي متطلبات تصميم منصة التحميل وعملية الإنتاج.
تشمل الأحجام الشائعة 1200 × 800 مم و1200 × 1000 مم. يمكن تطوير أبعاد أخرى وفقًا لرسم العميل أو النموذج ثلاثي الأبعاد أو العينة.
يمكن اختيار P20، 718H، H13، S136، وغيرها من قوالب الفولاذ المناسبة وفقًا لحجم الإنتاج والمواد وهيكل القالب ومتطلبات السطح وعمر الخدمة المتوقع.
وتبلغ المهلة الزمنية النموذجية لـ T1 حوالي 45 إلى 60 يومًا. يعتمد الجدول الزمني الفعلي على حجم القالب والهيكل والفولاذ ونظام التشغيل وتصميم التبريد والإجراءات الجانبية ومتطلبات المشروع.
يمكن استخدام رسم البليت والنموذج ثلاثي الأبعاد والعينة المادية والأبعاد والمواد ومتطلبات التحميل وحجم الإنتاج وعمر القالب ومعلومات آلة الحقن لتقييم المشروع.
إذا كنت تقوم بشراء قالب لمنصة نقالة بلاستيكية رباعية الاتجاهات، فأرسل إلى ZHONGYUE MOLD رسم منصة التحميل أو النموذج ثلاثي الأبعاد أو العينة أو المتطلبات الفنية. يمكننا مراجعة هيكل المنتج وظروف الإنتاج وتقديم مواصفات القالب والاقتباس المناسب.
