تعتمد شبكات الصرف الصحي والصرف الصحي تحت الأرض على غرف التفتيش البلاستيكية للوصول إليها والتنظيف والصيانة. العنصر الأكثر أهمية هو قاعدة التفتيش - عادةً ما تكون قاعدة مصبوبة من PP أو PE ذات قطر كبير مع مقعد (قناة تدفق) وفتحات مدخل/مخرج لتوصيل أنابيب الصرف الصحي DN150-DN600.

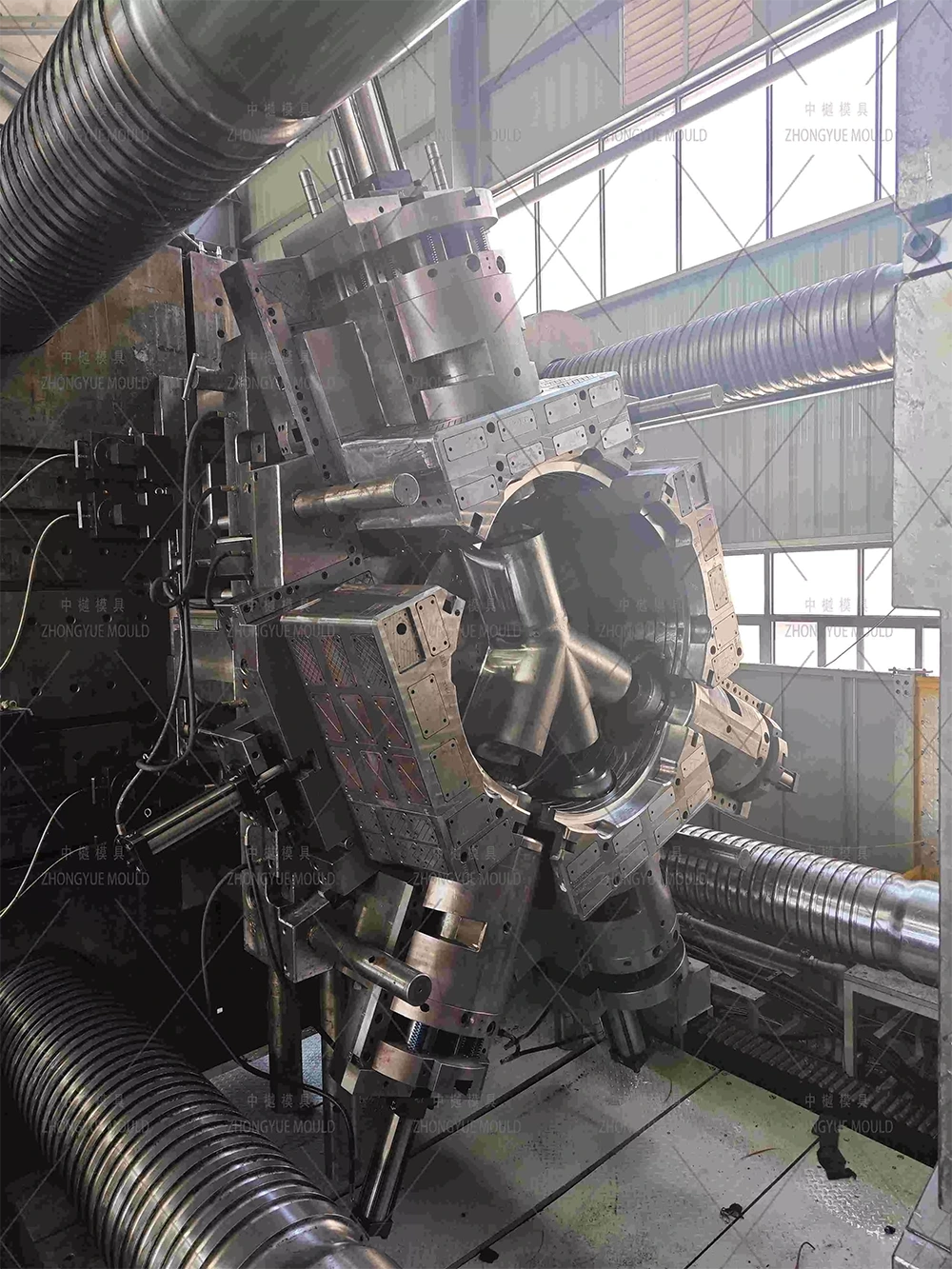

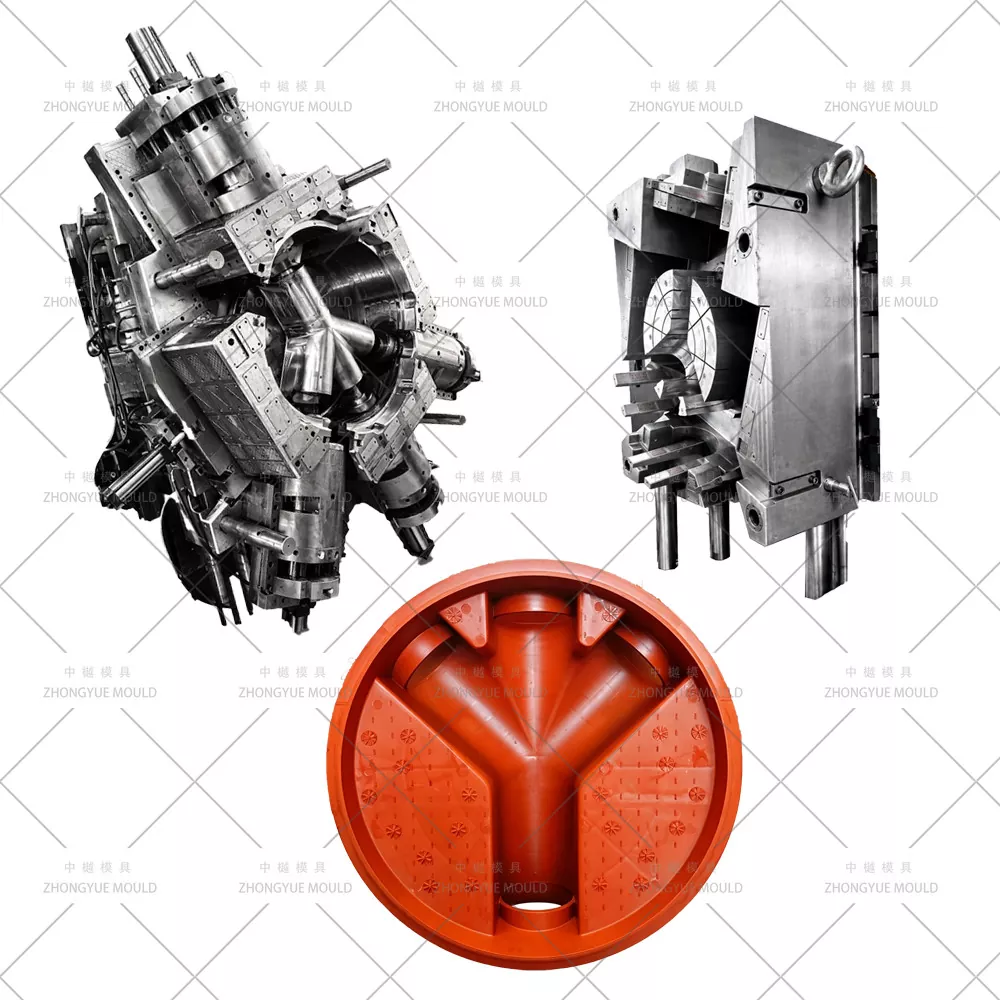

قالب القاعدة البلاستيكي PP DN1000 Manhole 4-Way Base هو أداة حقن كبيرة ودقيقة تشكل قاعدة بقطر داخلي Ø1000mm مع أربعة مآخذ أنابيب اتجاهية، ومقاعد مصبوبة بشكل متكامل، وهياكل ضلعية ذات سحب عميق. في ZHONGYUE MOLD (Huangyan، Taizhou، الصين)، لدينا خبرة واسعة في تصميم وبناء قوالب قاعدة غرف التفتيش للـPP (الانكماش ~ 1.6–1.8%)، والتي تتميز بسحب قلب هيدروليكي من 4 جوانب، وتبريد عميق التجويف، وبناء معزز لكتل الإدخال لضمان دقة الأبعاد وعمر القالب الطويل.
|
غرض |
مواصفات/خيارات ZHONGYUE |
|
اسم المنتج |
البلاستيك PP DN1000 فتحة 4-Way Base Mould / قالب حقن قاعدة غرفة التفتيش |
|
قطر القاعدة |
Ø1000mm داخلي (متاح Ø600 / Ø800 / Ø1200) |
|
نوع الطريق |
4 اتجاهات (مستقيم + 2 مقبس جانبي)؛ 2-Way / 3-Way متاح أيضًا |
|
تجويف |
1 تجويف |
|
قاعدة العفن الصلب |
عززت S50C |
|
الأساسية / تجويف الصلب |
P20 تصلب مسبقا |
|
صلابة |
تجويف 28–32 HRC (P20) |
|
نظام السحب الأساسي |
4 × اسطوانات هيدروليك لقلب المقبس + حساسات انترلوك |
|
إدراجات قابلة للتبديل |
لأحجام الأنابيب DN150/DN225/DN300/DN400 (اختياري) |
|
تبريد |
حواجز + فقاعات في القلب؛ قناة سلسلة في تجويف. إدراج BeCu في النقاط الساخنة |
|
طرد |
دبابيس قاذف متعددة + غلاف قاذف؛ حلقة متجرد اختيارية |
|
نظام عداء |
عداء بارد (بوابة المروحة/التداخل) / فوهة ساخنة (اختياري) |
|
مادة مناسبة |
PP (البولي بروبيلين، MFI 2–6)، مزيج معاد تدويره |
|
حياة العفن |
500000 – 1000000 طلقة |
|
EST. وقت الدورة |
120-200 ثانية (يعتمد على سمك الجدار والتبريد) |
|
الآلة المطلوبة |
آلة التشكيل بالحقن 3200T |
|
مهلة |
80-120 يوم عمل |
|
طَرد |
علبة خشبية للتبخير + VCI مضاد للصدأ |
اجعل مشروعك القادم لقوالب التفتيش البلاستيكية أكثر إشراقًا!
قطر القاعدة: داخلي Ø1000 مم (قطر خارجي عادةً ~ 1140-1200 مم حسب سمك الجدار)
التكوين: 4 اتجاهات = 1 مدخل + 1 مخرج (عكس) + 2 فرع جانبي (يمكن أن تكون مقابس فارغة في الموقع)؛ تتوافق المقابس مع معايير EN 13598-2 / DIN 19535
أحجام مقابس الأنابيب: عادة DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 قابلة للتكوين عبر حلقات إدخال قابلة للتبديل
المواد: مادة البولي بروبيلين البكر أو المعاد تدويره (PP) - مقاومة للمواد الكيميائية وخفيفة الوزن وعمر خدمة طويل (> 50 عامًا تحت الأرض)

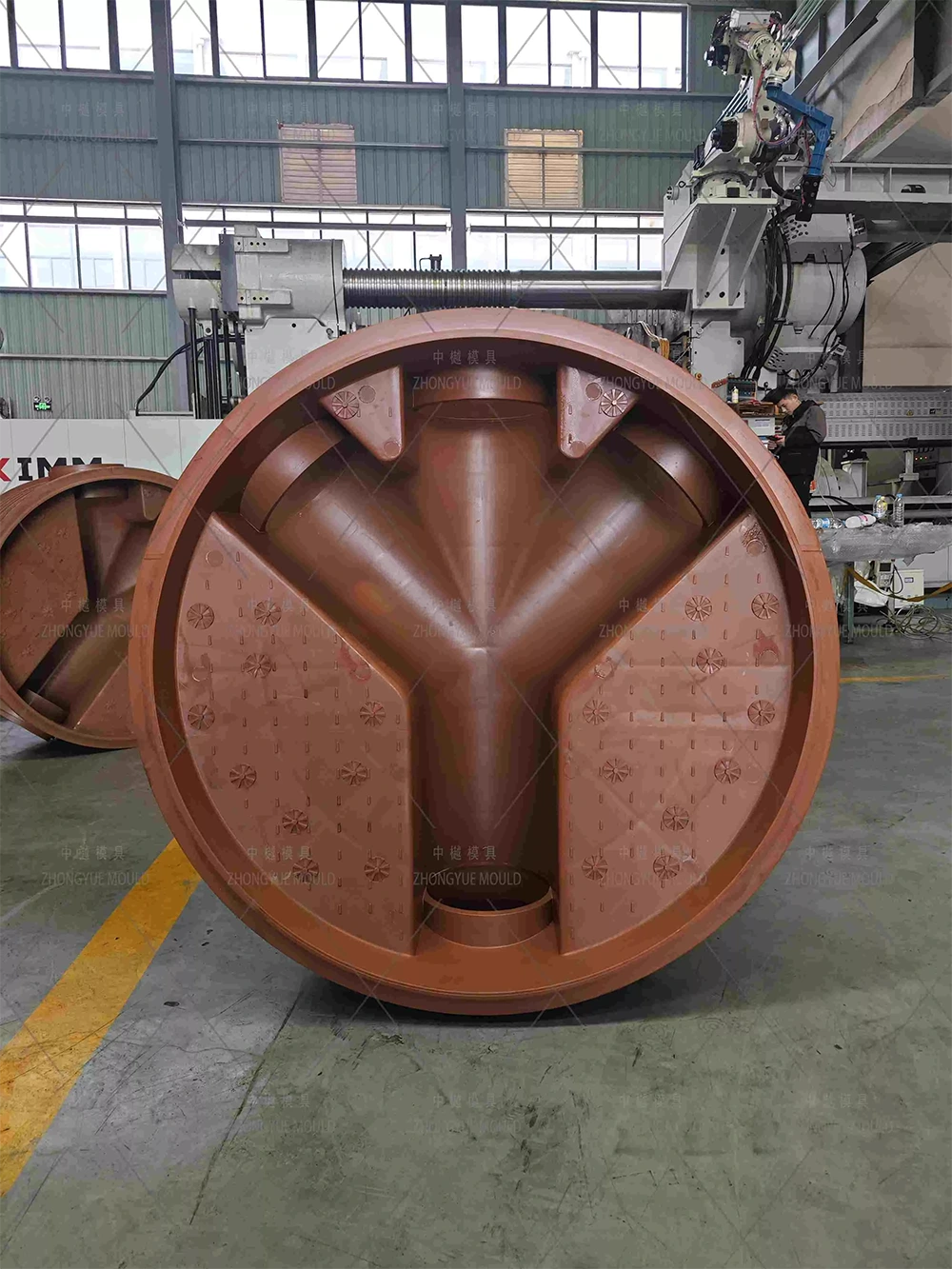

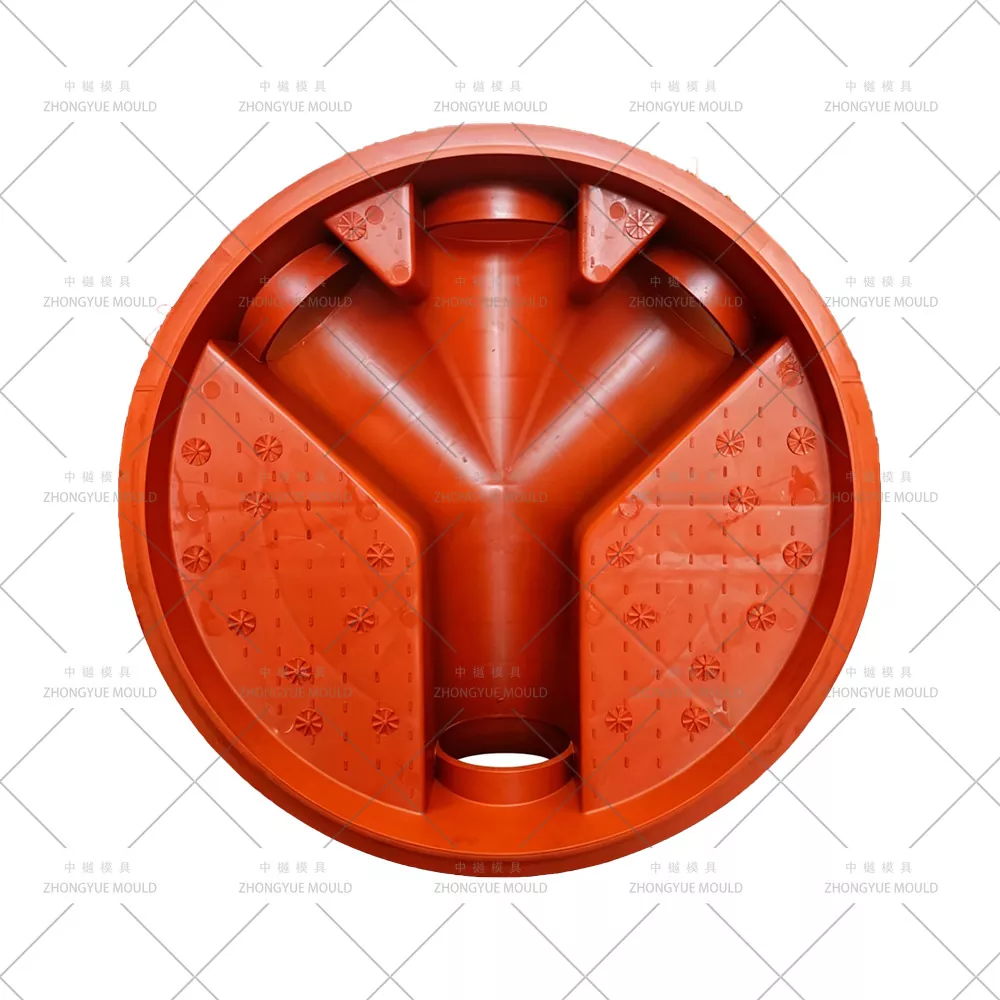

المقعد: قناة تدفق مصبوبة (حوض/مقعد) لتوجيه النفايات السائلة نحو المخرج - يمكن أن تكون ذات نصف قطر سلس أو مقعد مسطح لكل تصميم

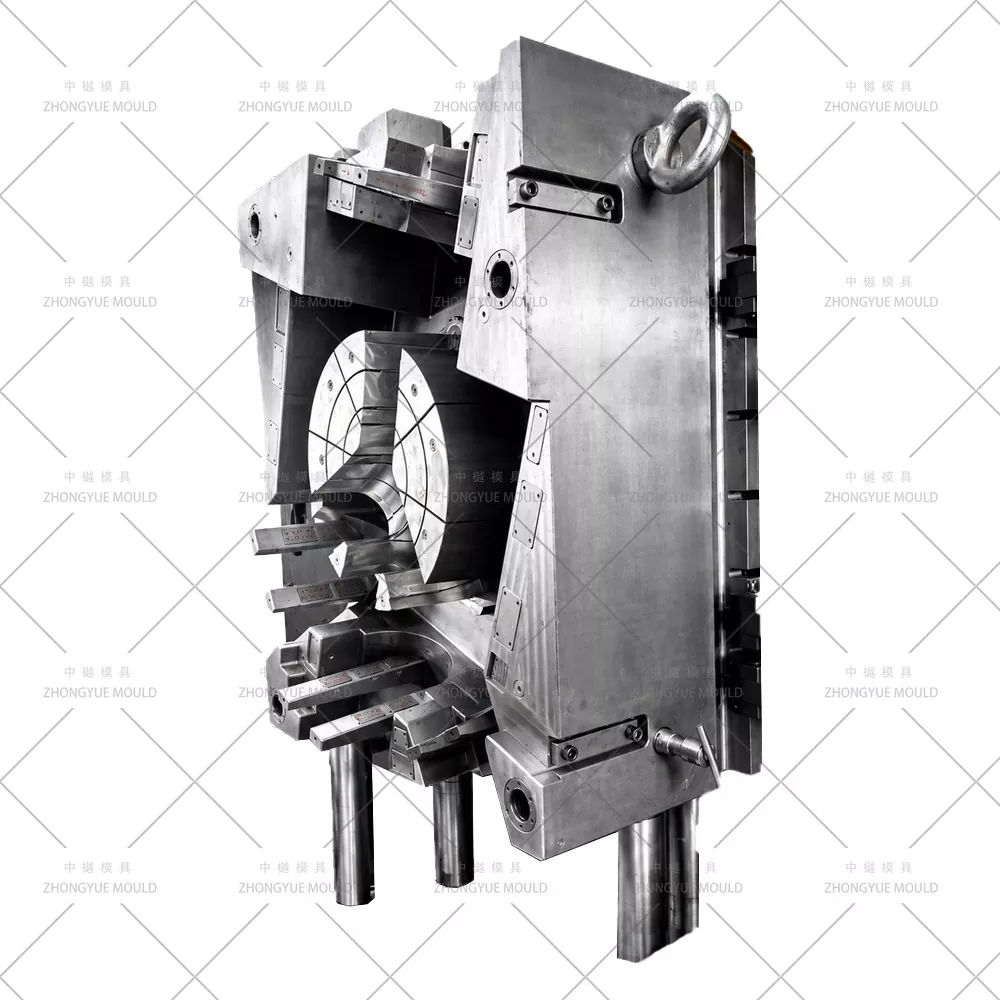

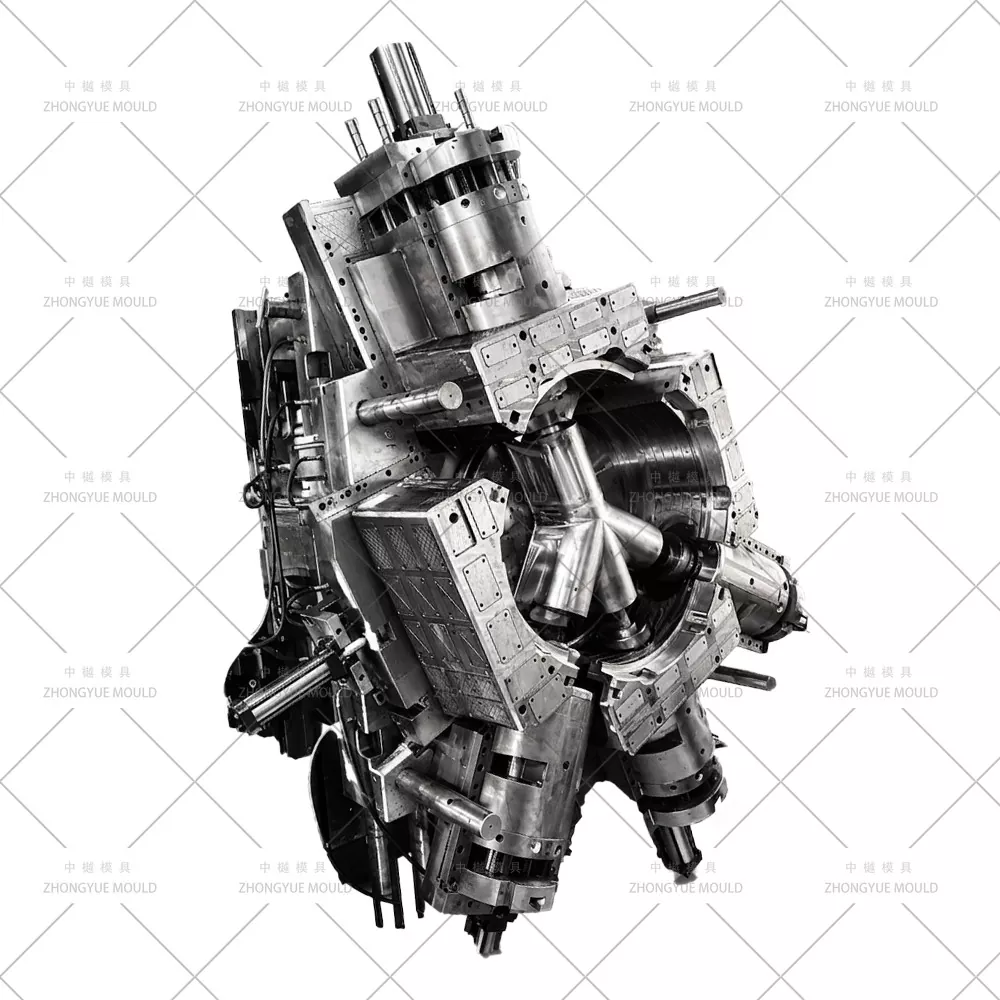

السمة المميزة لقالب قاعدة فتحة التفتيش البلاستيكية PP DN1000 هي أربعة نوى جانبية كبيرة تشكل مقابس/أجراس الأنابيب.
يتم تشغيل كل قلب مقبس بواسطة أسطوانات هيدروليكية مستقلة (أو رافعات ذات زاوية كبيرة للمقابس الضحلة)، مع مفاتيح حد الأمان التعشيقية التي تمنع إغلاق القالب إذا لم يتم سحب/تقدم أي قلب بالكامل.
يتم حساب زوايا سحب المقبس بدقة (عادةً من 1 درجة إلى 2 درجة) باستخدام مسامير / أكمام أساسية مطلية بالكروم من أجل سحب سلس وعمر تآكل طويل.

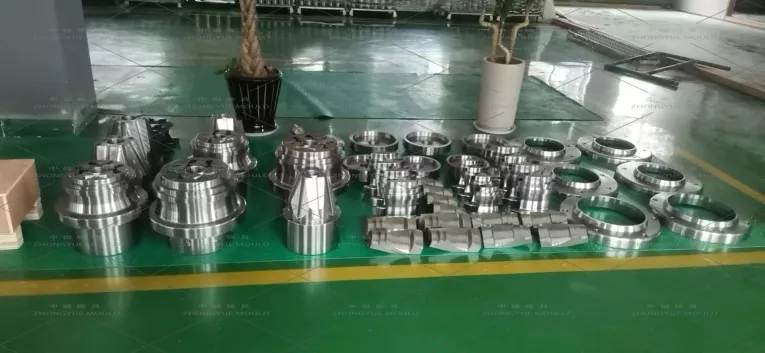

تسمح حلقات الإدخال القابلة للتبديل بأقطار مختلفة للأنابيب (DN150–DN600) دون إعادة تشكيل القلب بالكامل - مما يوفر التكلفة لموردي أنظمة الغرف.
تتميز قواعد غرف التفتيش بجدران سميكة (8-15 ملم) وسحب عميق — يعد التبريد أمرًا بالغ الأهمية لوقت الدورة (عادةً 120-200 ثانية).
القلب: حواجز مثقوبة بعمق + أنابيب فقاعية تصل إلى أسفل القلب العميق من أجل تبريد موحد.
التجويف (الغلاف الخارجي): خطوط مياه متصلة بشكل متسلسل مع مسافات كافية؛ يتم إدخال BeCu (نحاس البريليوم) في مناطق الضلع/المقعد السميكة لتقليل البقع الساخنة.

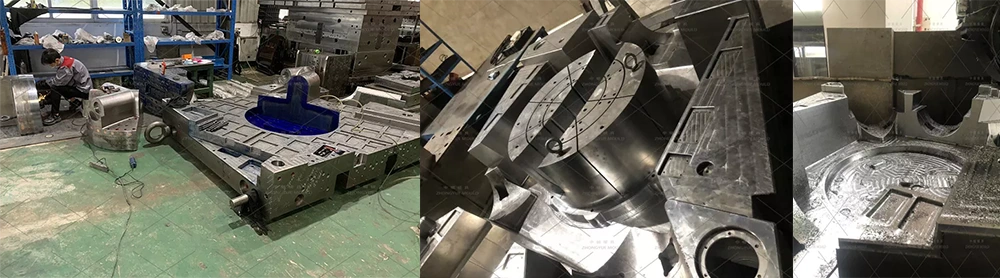

ينقسم جسم القالب إلى كتل إدخال مُشكَّلة بدقة لمعالجة CNC/EDM المتوازية → ~ 40٪ مهلة أقصر، صيانة / استبدال أسهل في المستقبل.
|
عنصر |
الموصى بها الصلب |
صلابة |
ملحوظة |
|
قاعدة العفن |
S50C / P20 مقسى مسبقًا (سميك) |
لجنة حقوق الإنسان 20-24 |
معززة بأعمدة داعمة |
|
تجويف/إدراج الغلاف الخارجي |
ص20 (1.2738) |
مجلس حقوق الإنسان 28-32 |
قياسي للقطات من 500 ألف إلى 1 مليون |
|
إدراج الأساسية/السحب العميق |
ص20 |
مجلس حقوق الإنسان 28-32 |
يُفضل P20 للنواة العميقة ذات الصدمات الحرارية العالية |
|
المقبس الأساسي / أجزاء التآكل |
الأكمام نيتريد 718H / H13 |
— |
البولندية إلى Ra<0.2μm لسهولة التحرير |
لوحة قاذف كبيرة بها أكثر من 30-60 دبابيس/أكمام قاذفة موضوعة تحت أضلاع المقعد والشفة الطرفية.
حلقة تجريد اختيارية لطرد الحافة العلوية ذات القطر الكبير.
سطح الجلوس المصبوب مصقول/يتم التحكم في نسيجه وفقًا لمعايير EN لأداء التدفق.
عادةً ما تكون بوابة المروحة/بوابة التداخل أحادية الجانب أو مزدوجة الجانب + بوابة متداخلة بسبب الجزء الكبير؛ تستخدم بعض التصميمات فوهة ساخنة (بوابة صمام تسلسلية) لموازنة التعبئة متعددة البوابات على قواعد كبيرة جدًا.
بئر البزاقة الباردة وفتحات تفريغ الغاز مصممة على طول خط الفراق وأطراف المقعد لتجنب علامات الحروق في فترات الاستراحة العميقة.
الصرف الصحي البلدي وصرف العواصف: غرف تفتيش DN1000 للمشاريع السكنية/التجارية
الصرف الصحي على جانب الطريق والصرف الصناعي: مع محولات غطاء عالية التحمل، متوافقة مع أغطية غرف التفتيش D400/F900
محطات معالجة مياه الصرف الصحي: غرف الوصول لمحطات الضخ وخزانات الترسيب
أنظمة تجميع مياه الأمطار: كحفرة تجميع/قاعدة للترسيب قبل الترشيح
متوافق مع EN 13598-2، وDIN 19535، والمواصفات البلدية الرئيسية عند إنتاجه باستخدام مادة PP معتمدة.
تجربة مثبتة في التجاويف الكبيرة - قواعد غرف التفتيش (قطر 315 - قطر 1200)، والأعمدة، والأقماع، وإطارات الغطاء المقدمة إلى أوروبا وجنوب شرق آسيا والشرق الأوسط.

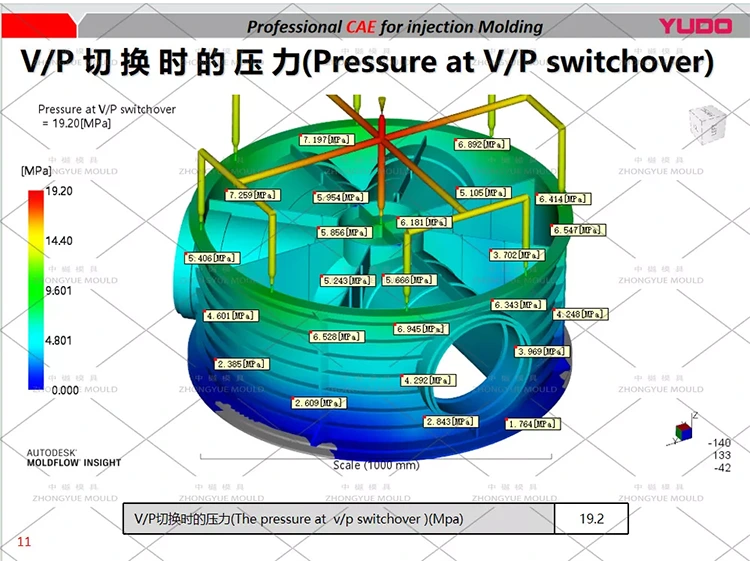

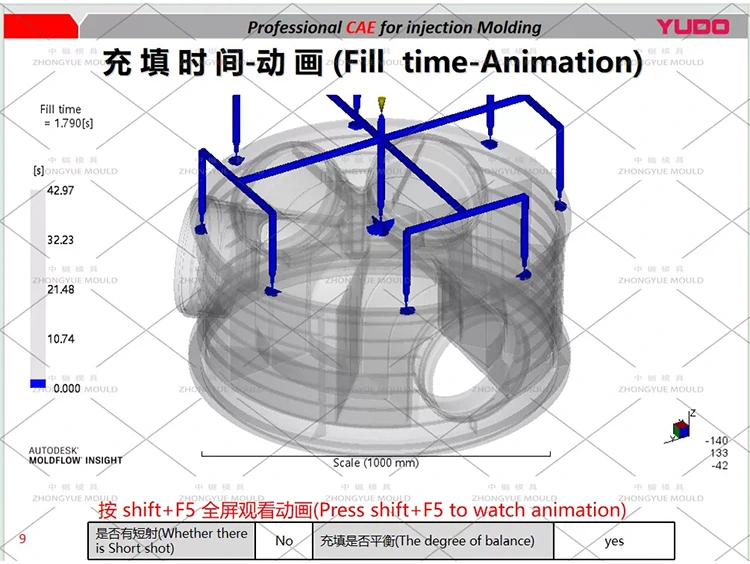

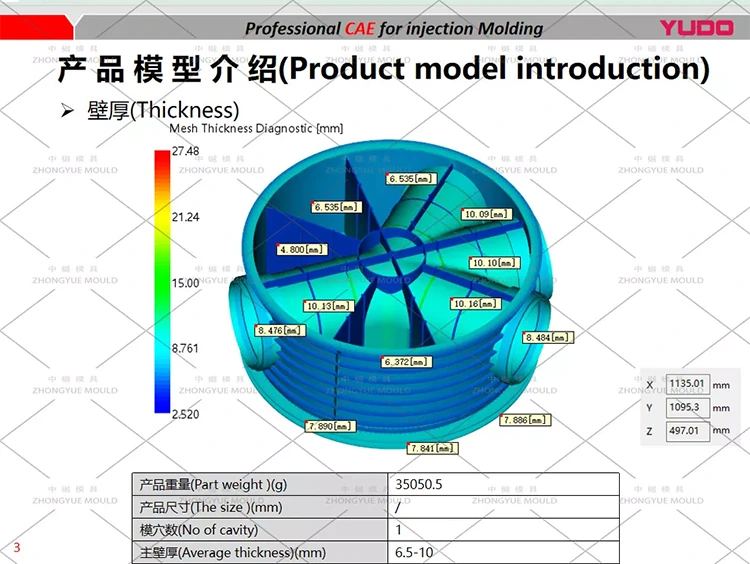

تدفق القالب وDFM قبل قطع الفولاذ - التحقق من صحة نمط التعبئة، ومخاطر علامة غرق المقعد، وتوحيد التبريد قبل التشغيل الآلي.
التصنيع المتوازي لكتلة الإدخال - يخفض وقت التسليم إلى 40% تقريبًا؛ يبسط عملية التجديد المستقبلية للأقسام الأساسية/التجويفية البالية.

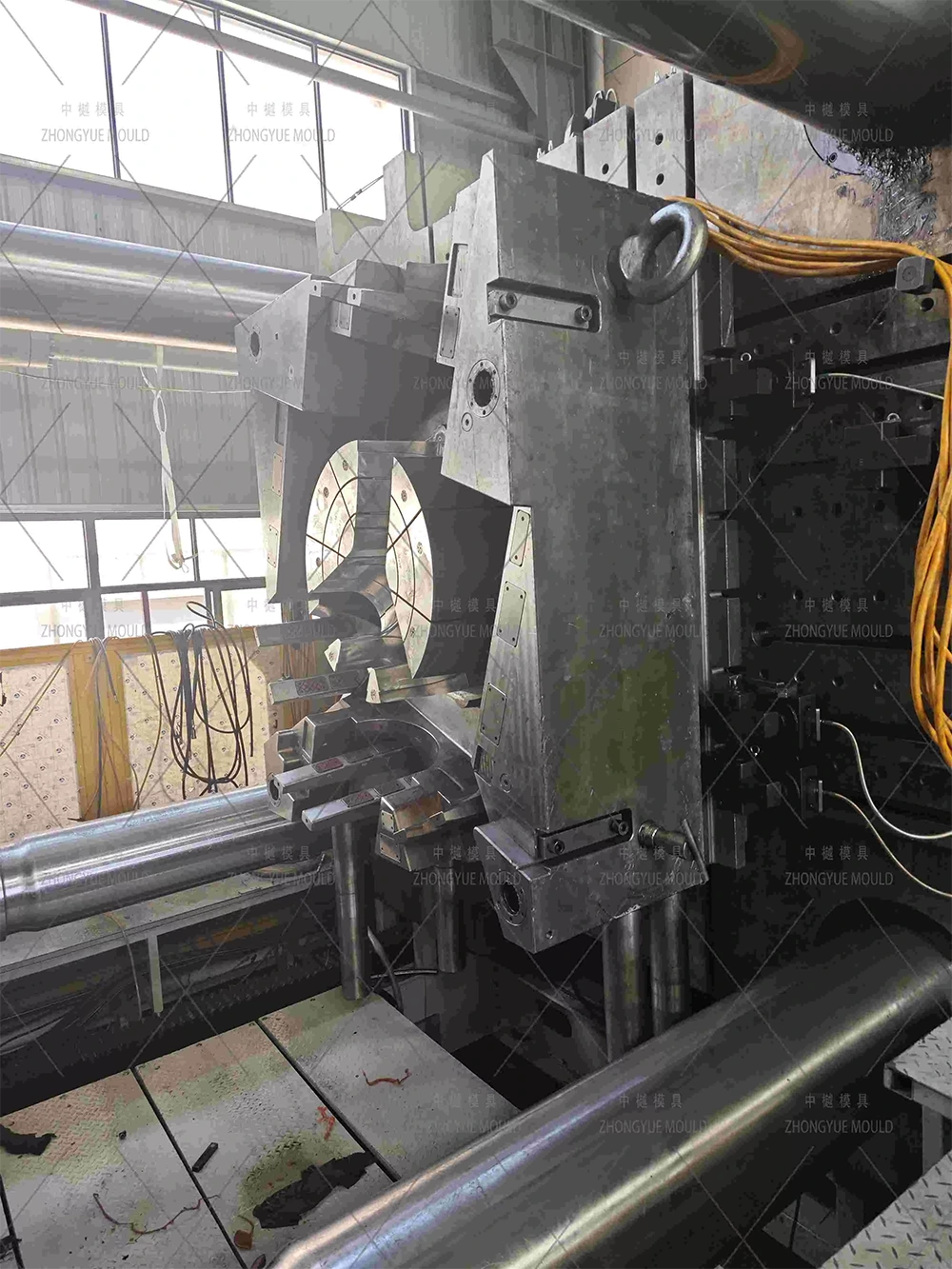

حزمة مراقبة الجودة الكاملة – فحص CMM، شهادات الفولاذ، فيديو تجريبي T0 + نموذج تقرير الأبعاد قبل الشحن.
قطع الغيار والدعم – موانع تسرب إضافية، وأشرطة سخان (في حالة استخدام فوهة ساخنة)، وخراطيم هيدروليكية، وحلقات إدخال المقبس؛ استكشاف الأخطاء وإصلاحها عن بعد.
