قالب غطاء فتحة البلاستيك PP DN1000

قالب غطاء فتحة PP البلاستيكي - غطاء غرفة التفتيش وقالب حقن الإطار من ZHONGYUE MOLD

في نظام غرفة التفتيش البلاستيكي الكامل - الذي يشتمل على القاعدة  ← عمود (أعمدة) التمديد ← مخروط التخفيض  ← الغطاء والإطار   - يجب أن يوفر الجزء العلوي وصولاً آمنًا للسير / القيادة، وختمًا مانعًا لتسرب الماء مع المخروط أو العمود، وسطح سير مضاد للانزلاق، والتوافق مع الفتحات القياسية الواضحة (قطر 315 مم / Ø450 مم / Ø600 مم).

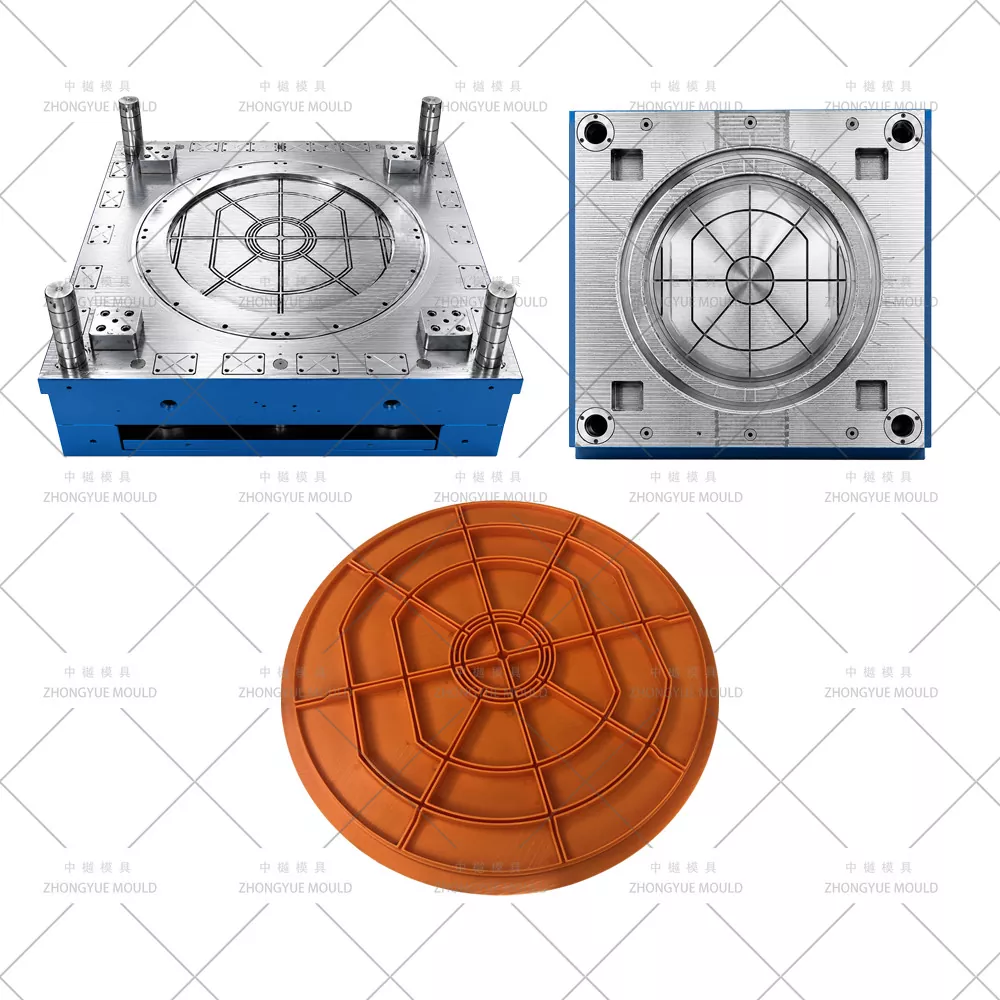

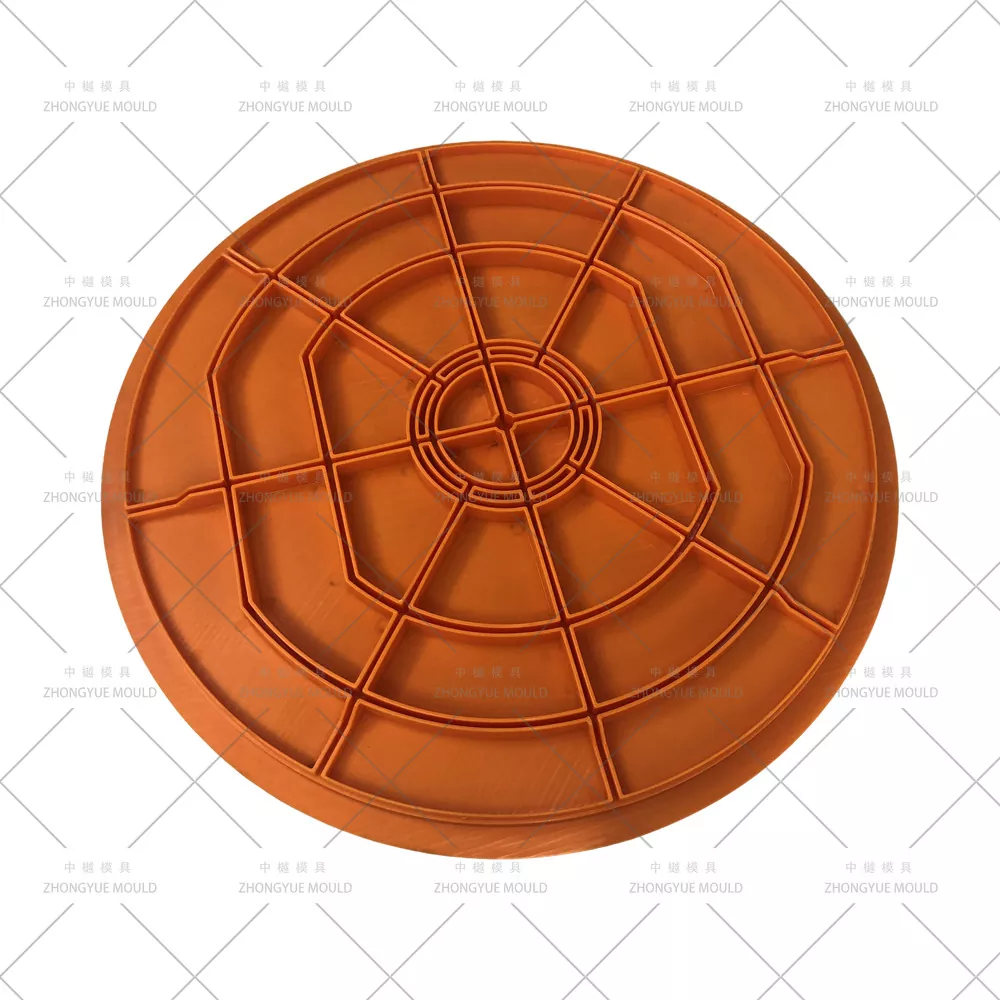

قالب غطاء فتحة التفتيش البلاستيكي PP DN1000 هو أداة الحقن الدقيقة التي تنتج غطاء الغطاء (أحيانًا بفتحة تقوية فولاذية) وإطار PP المطابق (مربع أو دائري) من مادة البولي بروبيلين (PP، MFI 2–6)، غالبًا مع نمط مضاد للانزلاق مصبوب بشكل متكامل وأخدود ختم حلقة EPDM/O. في ZHONGYUE MOLD (Huangyan، Taizhou، الصين)، نصنع قوالب لأغطية غرف التفتيش المتوافقة مع EN 124 / EN 13598-2 - متوفرة للخدمة الخفيفة (A15/B125) للخدمة الشاقة (C250/D400 مع خيار إدخال مركب/فولاذ) - تم تصميمها باستخدام فولاذ 718H، وتبريد محير، وتجويف بلمسة نهائية مرآة/نسيج.

مواصفات قالب فتحة التفتيش البلاستيكية:

المواصفات الفنية النموذجية - غطاء فتحة PP وقالب الإطار

اجعل مشروعك القادم لقوالب التفتيش البلاستيكية أكثر إشراقًا!

غطاء فتحة التفتيش النموذجي وتكوينات الإطار

ملاحظة: بالنسبة لأنظمة غرفة التفتيش DN1000، يكون غطاء الوصول عادةً عبارة عن فتحة شفافة بقطر 315 مم أو Ø450 مم (يتم تركيبها في الجزء العلوي من مخروط DN1000 → DN450 أو مهايئ العمود DN450)، وليس غطاء بقطر 1000 مم.

كيف قامت شركة ZHONGYUE بتصميم قالب غطاء فتحة التفتيش عالي الجودة

① اختيار الفولاذ - توازن التآكل والتكلفة

قوالب التغطية أصغر من القاعدة/العمود ولكنها تتطلب تشطيبًا ناعمًا للسطح:

عمر القالب: 500.000 - 1.000.000 طلقة.

② التبريد الأمثل ووقت الدورة

تبرد الأغطية (السُمك 5-12 مم) والإطارات (الجدار 6-10 مم) بسرعة نسبية، لكن أخدود الختم ورؤوس المفصلات/المزلاج عبارة عن مصائد حرارية:

خطوط مياه محيرة + أنابيب فقاعات في قلب الإطار لتبريد موحد.

ألواح مجوفة ذات قنوات مياه متوالية/متوازية بمسافة 15-20 ملم من السطح.

وقت الدورة النموذجي: 30-60 ثانية (الغطاء)، 45-80 ثانية (الإطار العميق).

③ تشطيب السطح - نسيج مضاد للانزلاق وطلاء مرآة

سطح تغطية الغطاء: نسيج حجري EDM / نسيج مخرش بالألماس (Ra 3–6μm) وفقًا لمتطلبات EN 124 المضادة للانزلاق - محفور أو منسوج EDM في التجويف.

الجزء الداخلي لمقبس الإطار: أملس (Ra ≥ 0.8μm) لسهولة الجلوس بختم EPDM.

العلامة التجارية: شعار الشركة منقوش/منقوش، علامة فئة الحمل ("B125")، قياسي (EN 124) - كلها محفورة في التجويف/تجويف الغطاء العلوي.

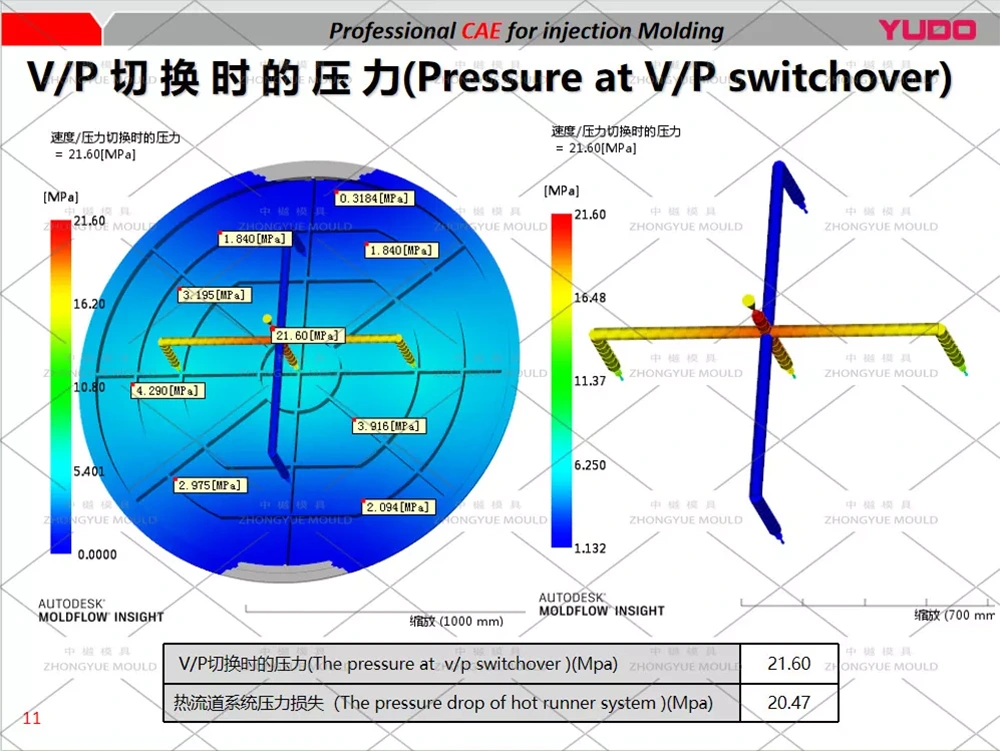

④ البوابات والتهوية والطرد

عادةً ما تتداخل بوابة المروحة الجانبية أو البوابة المتداخلة الحافة للملء من تنورة الإطار أو محيط الغطاء → يتجنب خط اللحام على الوجه العلوي المضاد للانزلاق.

فتحات تهوية في مناطق التعبئة الأخيرة (رئيس المفصلة، ​​وتجويف دبوس القفل) لمنع علامات الحروق.

الطرد عبر مسامير القاذف الموجودة أسفل شفة الإطار/حافة الغطاء؛ لوحة متجرد اختياريا للإطار.

يتوفر قالب عائلي اختياري ثنائي التجويفين (غطاء واحد + إطار واحد في قالب واحد) للمجموعات المطابقة.

⑤ قالب إدراج فولاذي/مركب اختياري

بالنسبة للأغطية ذات التصنيف C250/D400: يمكن تصميم القالب مع جيوب وضع معدنية - لوحة تقوية فولاذية يتم وضعها يدويًا أو بواسطة الروبوت قبل الإغلاق ← مصبوبة بشكل زائد باستخدام PP.

التطبيقات النموذجية

الصرف الصحي البلدي والسكني: أغطية الوصول Ø315/Ø450 في غرف التفتيش (متوافقة مع نظام DN1000 عبر المخروط)

الممرات المحلية / المركبات الخفيفة: إطار PP مصنف B125 مع غطاء محكم

المناطق ذات المناظر الطبيعية / مناطق المشاة: أغطية خفيفة الوزن مصنفة A15

الصناعية / مواقف السيارات (مع إدراج فولاذي): غطاء PP + فولاذي مركب مصنف C250 (مصبوب في أداة قادرة على التشكيل بالإدراج)

متوافق مع EN 124 / EN 13598-2 عند إنتاجه باستخدام PP معتمد وتصميم مضلع مناسب

لماذا ZHONGYUE MOLD لقالب غطاء فتحة التفتيش الخاص بك؟

قدرة نظام غرفة التفتيش الكاملة - نحن نصنع قوالب للقاعدة (2/3/4 اتجاهات) + العمود (250-1000 مم) + المخروط + الغطاء والإطار - محطة واحدة لموردي أنظمة الغرفة.

خبرة في نسيج السطح - نمط EDM المضاد للانزلاق، ونقش الشعار، وتصميمات داخلية للمقبس مصقولة كالمرآة.

خيار قالب العائلة - غطاء + إطار في أداة واحدة لتوفير وقت تغيير الماكينة.

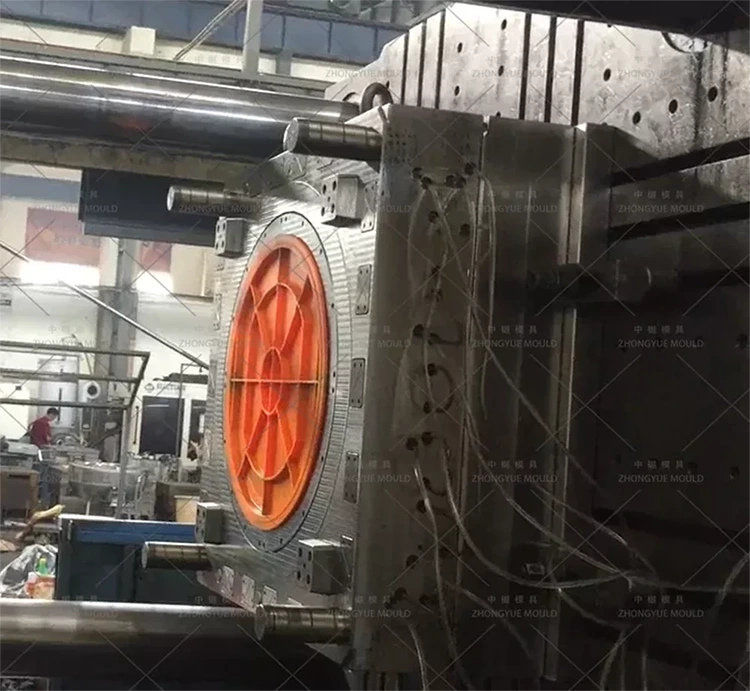

حزمة مراقبة الجودة الكاملة - فحص CMM، وشهادات الصلب، والفيديو التجريبي T0 وتقرير العينة قبل الشحن.

قطع الغيار والدعم – دبابيس القاذف الإضافية، والأختام، وأشرطة السخان (إذا كانت الفوهة ساخنة)، واستكشاف الأخطاء وإصلاحها عن بعد.

أكمل مجموعة قوالب غرفة التفتيش الخاصة بك

قم بإقران غطاء وإطار فتحة PP هذا مع:

[قالب قاعدة فتحة التفتيش البلاستيكية PP DN1000 بأربعة اتجاهات]

[قالب عمود تمديد فتحة التفتيش البلاستيكية PP DN1000 L=1000mm]

[قالب مخروطي للفتحة البلاستيكية PP DN1000 DN1000→DN450/DN600]
