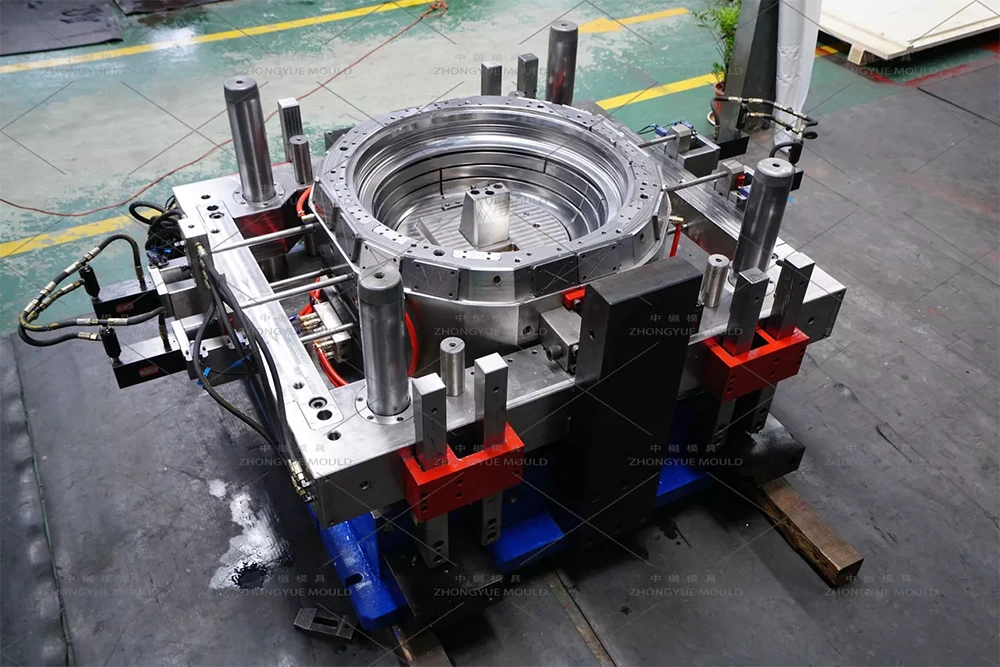

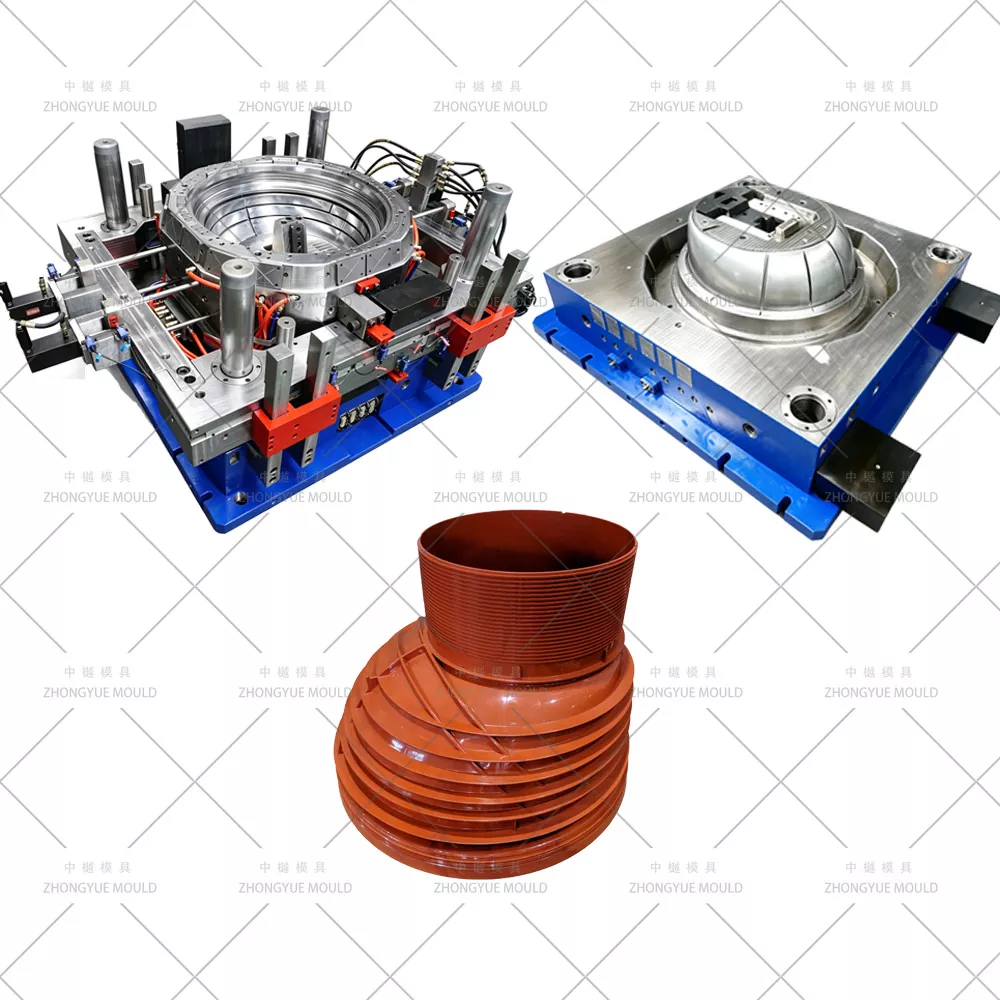

قالب مخروطي من البلاستيك PP DN1000

في نظام غرفة فحص البلاستيك الكامل، يقوم مخروط التخفيض / المحول المستدق بتوصيل العمود ذو القطر الكبير (قطر 1000 مم) بفتحة غطاء الوصول الأصغر (عادة 600 مم أو 450 مم أو 315 مم). إنه يخفض عنق الغرفة إلى حجم غطاء فتحة التفتيش القياسي مع الحفاظ على السلامة الهيكلية والأداء المقاوم للماء.

إن قالب فتحة التفتيش البلاستيكي PP DN1000 هو أداة الحقن الدقيقة التي تشكل هذا المكون المستدق من مادة البولي بروبيلين (PP)، مع استكمال أخاديد المقبس العلوي / السفلي لحشيات EPDM، وأضلاع التقوية العمودية الداخلية / الخارجية، ومآخذ سلم مقاومة للانزلاق (اختياري). في ZHONGYUE MOLD (هوانغيان، تايتشو، الصين)، نقوم بتصميم قوالب مخروطية ذات بنية ذات تجويف منقسم (مقوس)، وتبريد قلب ذو حاجز عميق باستخدام إدخالات BeCu، وتعويض الانكماش PP (1.6-1.8%) - إنتاج مخاريط تفي بمعايير EN 13598-2 / DIN

مواصفات قالب فتحة التفتيش البلاستيكية:

المواصفات الفنية النموذجية – قالب مخروطي لفتحة التفتيش PP DN1000

اجعل مشروعك القادم لقوالب التفتيش البلاستيكية أكثر إشراقًا!

ما هو مخروط تخفيض فتحة التفتيش PP DN1000؟

المعلمة	المواصفات النموذجية
الفتح العلوي (المقبس العلوي)	Ø1000 مم داخلي (يطابق العمود/الامتداد الخارجي)
الفتح السفلي (حنفية/مقبس سفلي)	Ø600 مم / Ø450 مم / Ø315 مم (قابل للتخصيص)
ارتفاع	250 مم / 500 مم / 750 مم (الأكثر شيوعًا: 500 مم)
سمك الجدار	6-10 ملم (يتوفر خيار الضلع المقوى)
مادة	مادة البولي بروبيلين البكر أو المعاد تدويره (PP)، مؤسسات التمويل الأصغر 2-6
نوع مشترك	حنفية ومقبس مع أختام EPDM مزدوجة الشفاه
سمات	أضلاع تقوية عمودية، وحوامل درجات سلم مصبوبة اختيارية، وملمس مضاد للانزلاق على السطح الخارجي

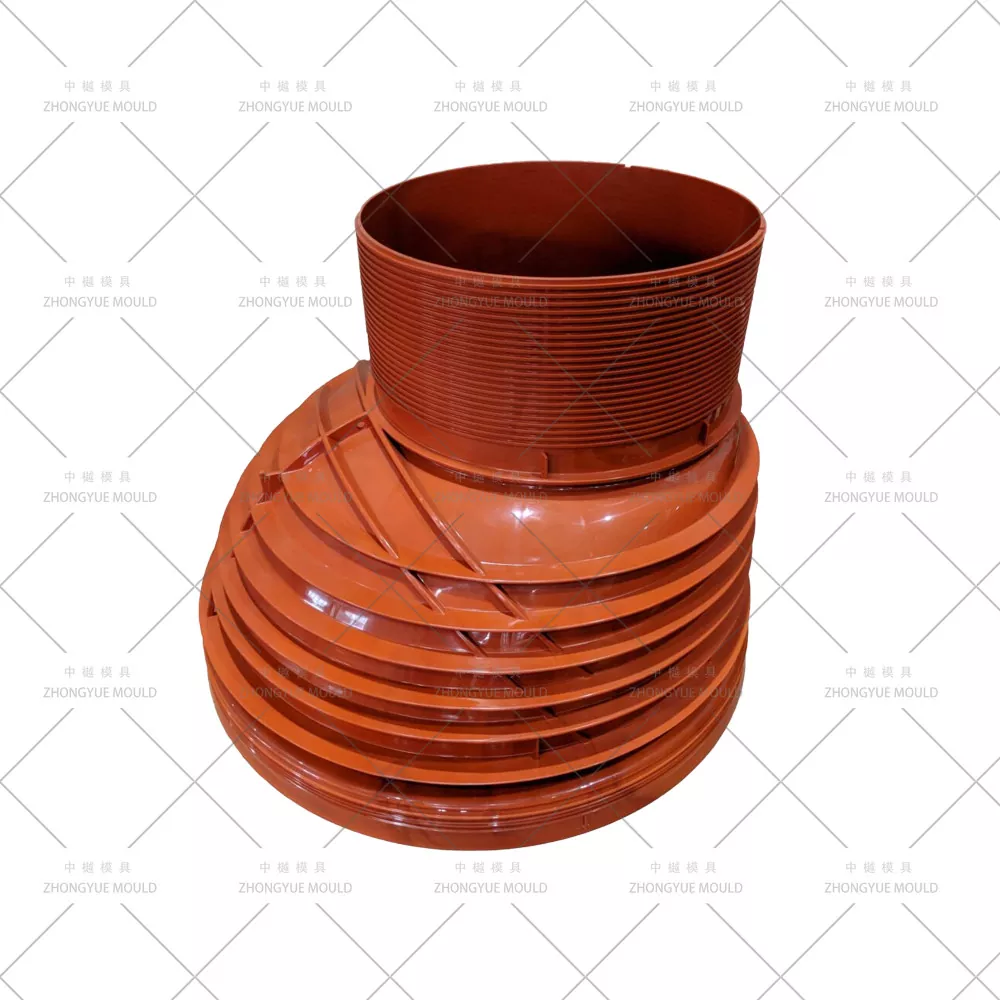

عادةً ما تكون المخاريط ذات جدران ناعمة مع أضلاع خارجية لمقاومة الالتواء عند دفنها.

كيف قامت شركة ZHONGYUE بتصميم قالب مخروطي من البلاستيك عالي الجودة PP DN1000

① تجويف مقسم (قالب مسنن / نصفين) للهندسة المدببة

يمنع الاستدقاق المخروطي التجريد المحوري من النواة الصلبة/التجويف. تستخدم قوالبنا المخروطية:

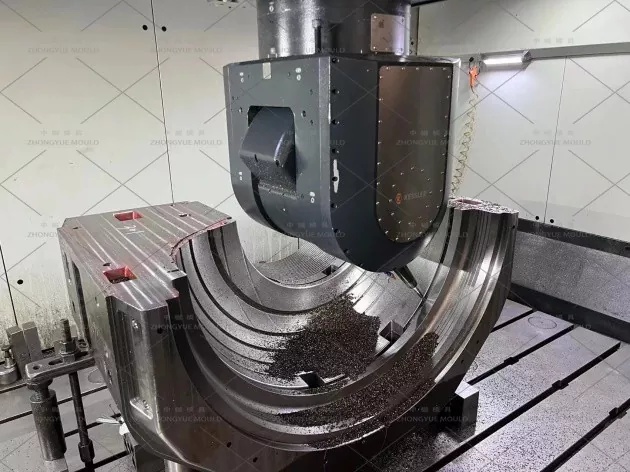

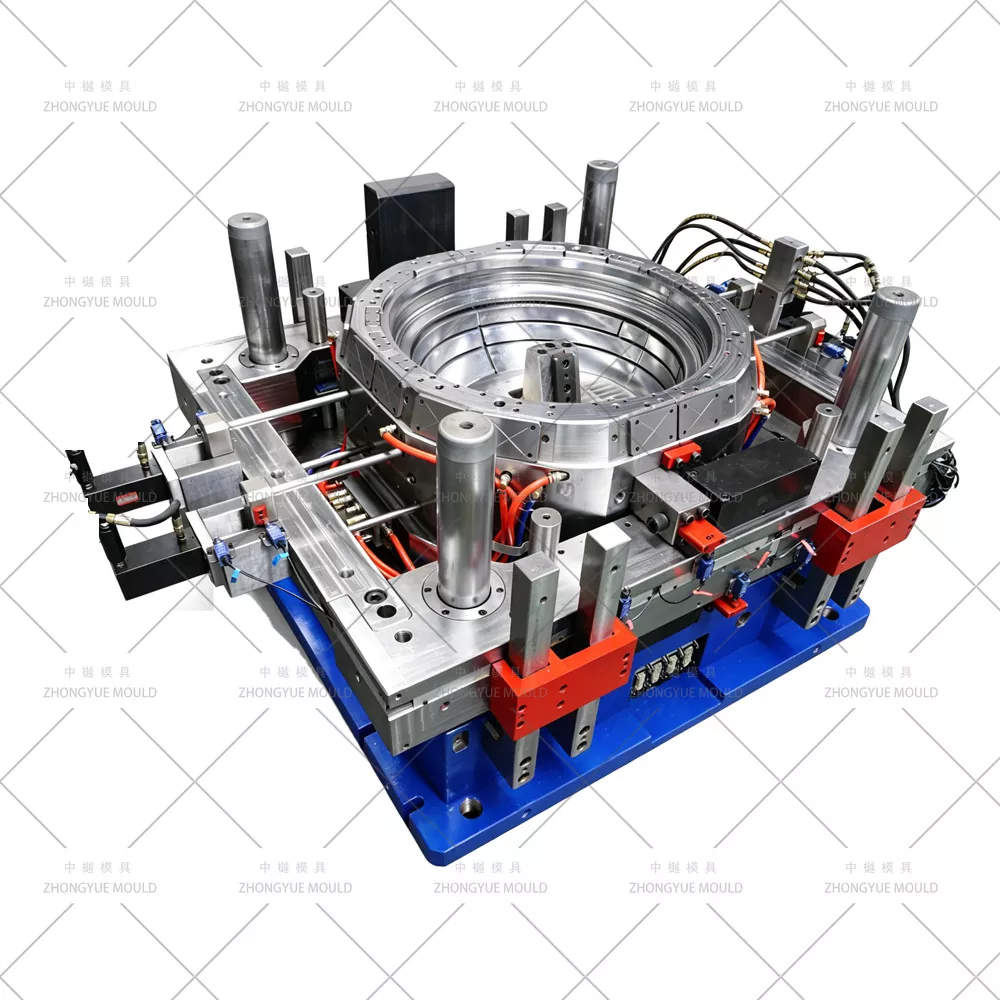

تصميم تجويف منقسم (قالب بتلات مكون من نصفين أو ثلاثة أجزاء) يتم تشغيله بواسطة أسطوانات هيدروليكية أو دبابيس توجيه بزاوية للفتح الجانبي.

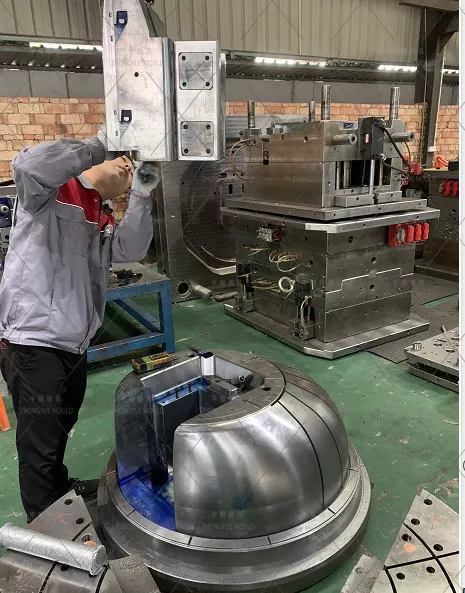

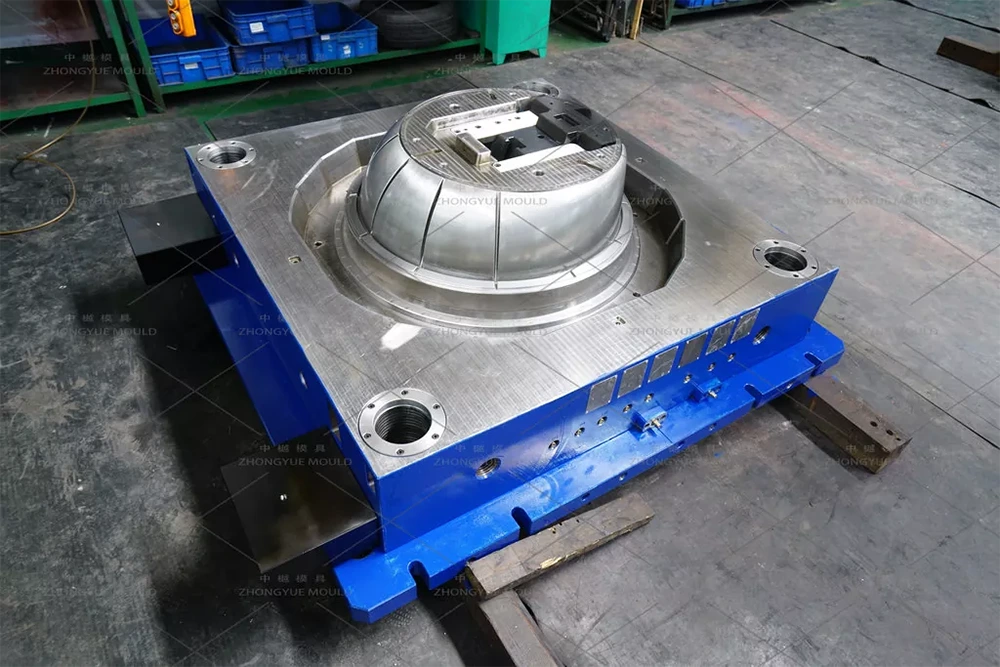

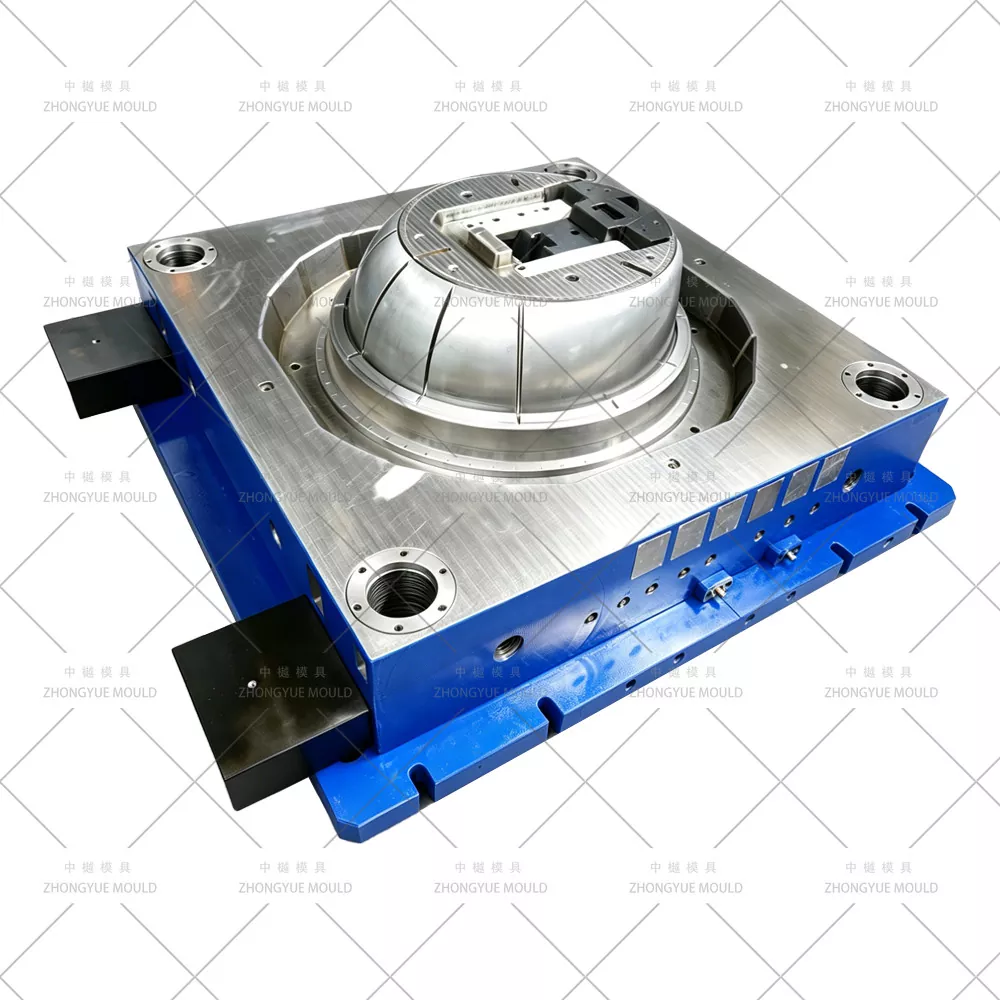

عادةً ما يكون اللب الداخلي (الشياق) ثابتًا أو قابلاً للسحب قليلاً؛ يتم إطلاق المنتج عند فتح تجويف الانقسام.

يتم طحن وجوه الفراق إلى ±0.01 مم لتقليل الوميض على السطح المخروطي.

زاوية السحب على القلب الداخلي: 1°–2° (تعتمد على المنطقة)؛ تجويف الانقسام الخارجي متطابق وفقًا لذلك.

② التبريد العميق التجويف – الحاجز الأساسي

يتحكم التبريد في وقت الدورة (عادةً 70-120 ثانية للأقماع H = 500 مم):

النواة الداخلية: حاجز مثقوب بعمق مع أنبوب فوار يصل إلى عمق المخروط الكامل ← تبريد موحد من الداخل إلى الخارج ويقلل من البيضاوية.

غلاف مجوف منقسم: خطوط مياه محددة بمسافة 18-22 مم من سطح القالب.

مناطق درجة حرارة مستقلة للقلب مقابل التجويف لإدارة انكماش PP التفاضلي.

③ تعويض الانكماش PP ودقة أخدود الختم

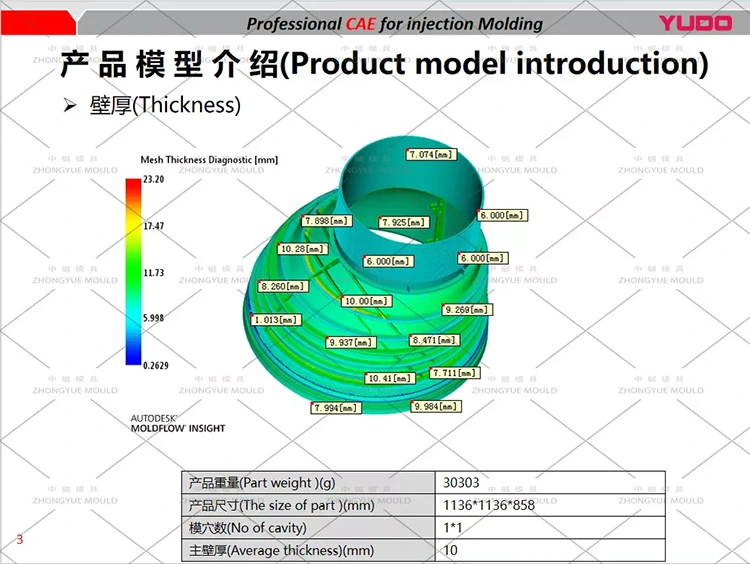

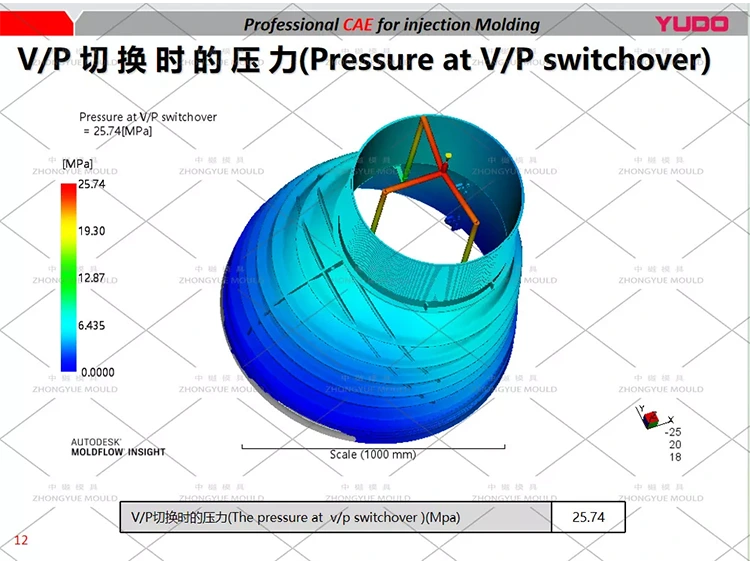

تم تعويض العفن CAD عن الانكماش المتناحي PP بنسبة 1.6-1.8%، وتم التحقق منه بواسطة Mouldflow إذا طلب ذلك.

أخاديد الختم العلوية والسفلية (لحلقة EPDM O / ختم الشفة) تم تشكيلها بتسامح ± 0.05 مم ← تضمن وصلة مانعة لتسرب الماء مع العمود / القاعدة / الغطاء المجاور.

السطح الداخلي Ra ≥ 0.8μm (خيار سلس) ؛ أضلاع خارجية ذات ملمس حجري فاتح.

④ اختيار الفولاذ - مقاومة التآكل وطول العمر

عنصر	الموصى بها الصلب	صلابة	ملحوظة
قاعدة العفن	S50C /	—	قضبان ربط معززة

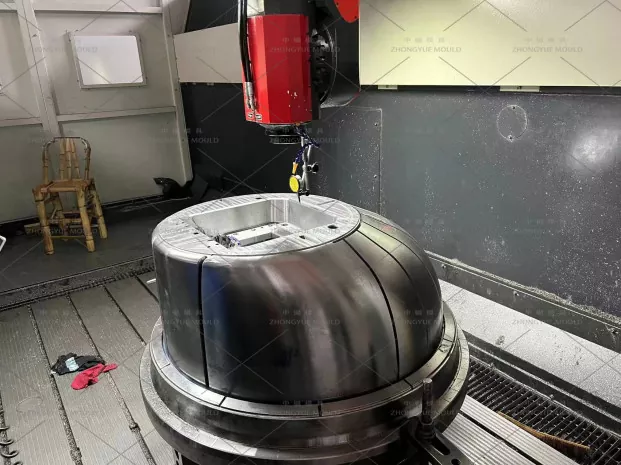

إدراج تجويف الانقسام	P20 تصلب مسبقا	مجلس حقوق الإنسان 28-33	قياسي، 500 ألف - 1 مليون طلقة
النواة الداخلية / مغزل	P20 تصلب مسبقا	مجلس حقوق الإنسان 28-33	يُفضل P20 لمقاومة أفضل للصدمات الحرارية في النواة العميقة
ارتداء لوحات / طرق الشرائح	نيتريد 718H	—	تقليل الاحتكاك عند الانقسام

⑤ البوابات والتهوية

عادةً ما تكون بوابة المروحة الجانبية أو البوابة المتداخلة عند الطرف ذو القطر الأكبر (الطرف العلوي بقطر 1000 مم) لملءها للأسفل، مما يقلل من انحباس الهواء في الاستدقاق.

فتحات تهوية على شكل خط فراق على طول المخروط + سدادات تهوية في منطقة التعبئة الأخيرة.

معيار العداء البارد؛ فوهة ساخنة اختيارية على خطوط مخصصة كبيرة الحجم.

⑥ أقفال الطرد والسلامة

يتم القذف عبر لوحة القاذف التي تضغط على الحافة/الكتف عند فتح التجويف المنقسم؛ في بعض الأحيان بمساعدة حلقة متجرد.

تعمل مستشعرات التعشيق الهيدروليكي على منع إغلاق القالب في حالة عدم إغلاق التجويف المنقسم بالكامل أو عدم تراجع النوى.

التطبيقات النموذجية

غرف فحص المجاري البلدية ومصارف العواصف: تربط عمودًا بقطر 1000 مم بإطار الغطاء القياسي (مهايئ الغطاء DN600/DN450/DN315←DN315 أو DN190)

غرف جانب الطريق: مع محولات الغطاء ذات التصنيف المروري للخدمة الشاقة (D400/F900)

أنظمة الحجرة المعيارية: متوافقة مع أعمدة PP (250/500/750/1000 مم) وقواعد المقعد - متوافقة تمامًا مع EN 13598-2 عند إنتاجها باستخدام PP معتمد

التوهين بمياه الأمطار / غرف الامتصاص: للانتقال إلى غطاء الوصول

لماذا ZHONGYUE MOLD لقالب مخروط فتحة التفتيش الخاص بك؟

نظام قوالب غرفة التفتيش الكامل - نحن نصنع القاعدة (2/3/4 اتجاهات) + العمود (250-1000 مم) + المخروط (تخفيضات مختلفة) + إطار الغطاء - محطة واحدة لموردي أنظمة الغرفة.

خبرة التجويف المنقسم – أسطح فصل أرضية، الحد الأدنى من الوميض، أمان التعشيق الهيدروليكي، تحرير مستدق دقيق.

تبريد عميق السحب - فقاعات أساسية محيرة + إدخالات BeCu ← تقليل الالتواء ودورة أقصر على هندسة مدببة.

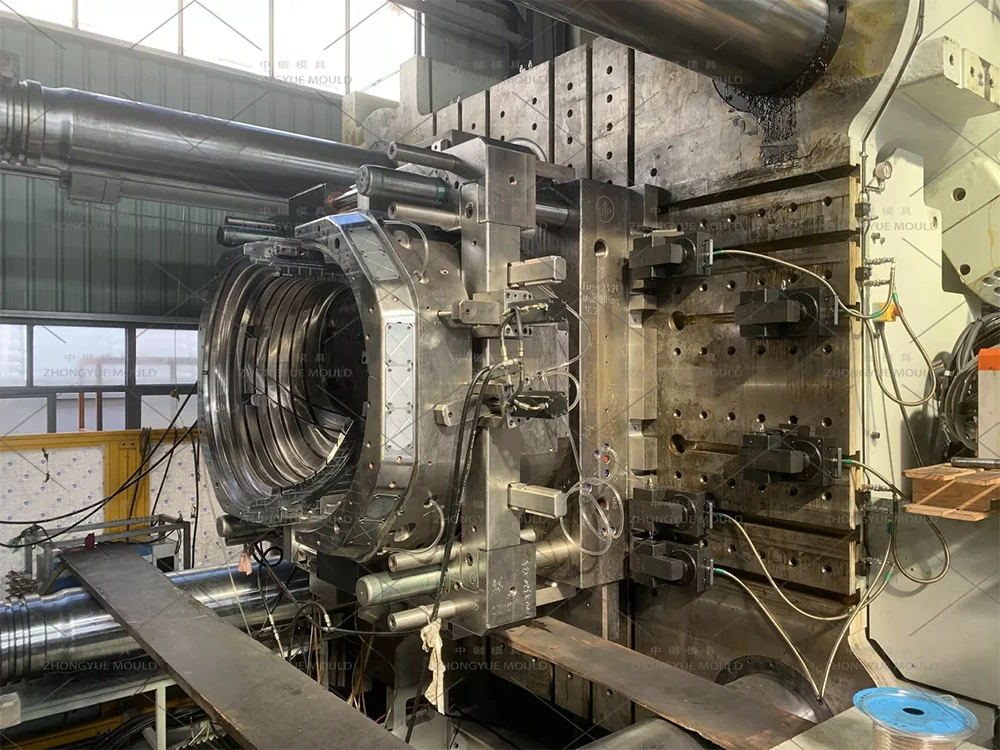

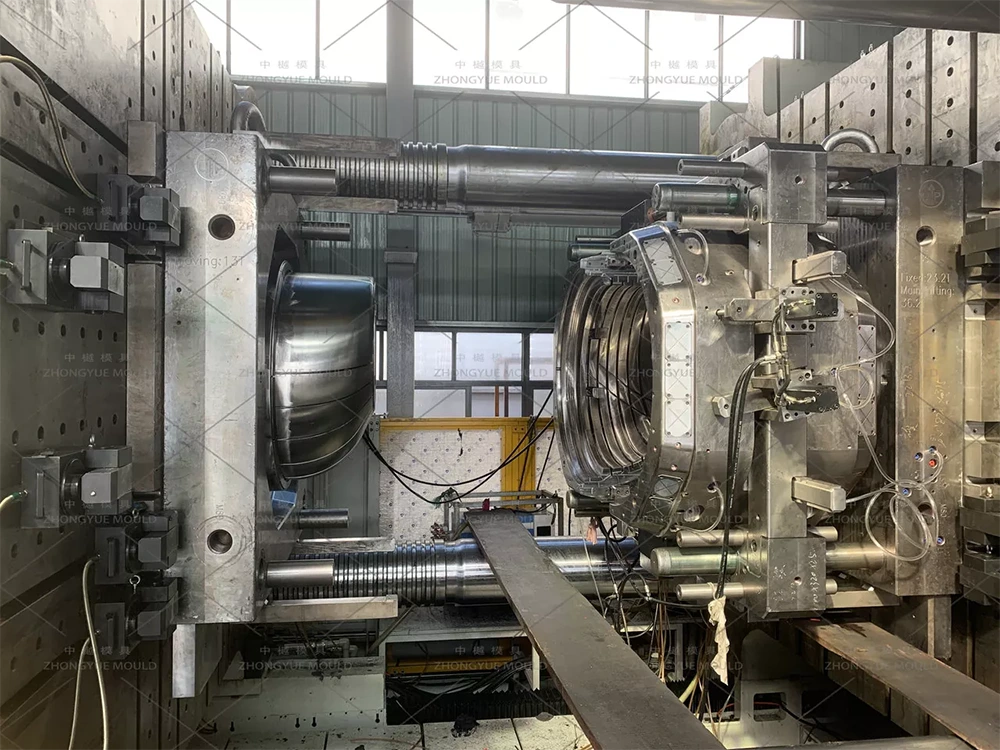

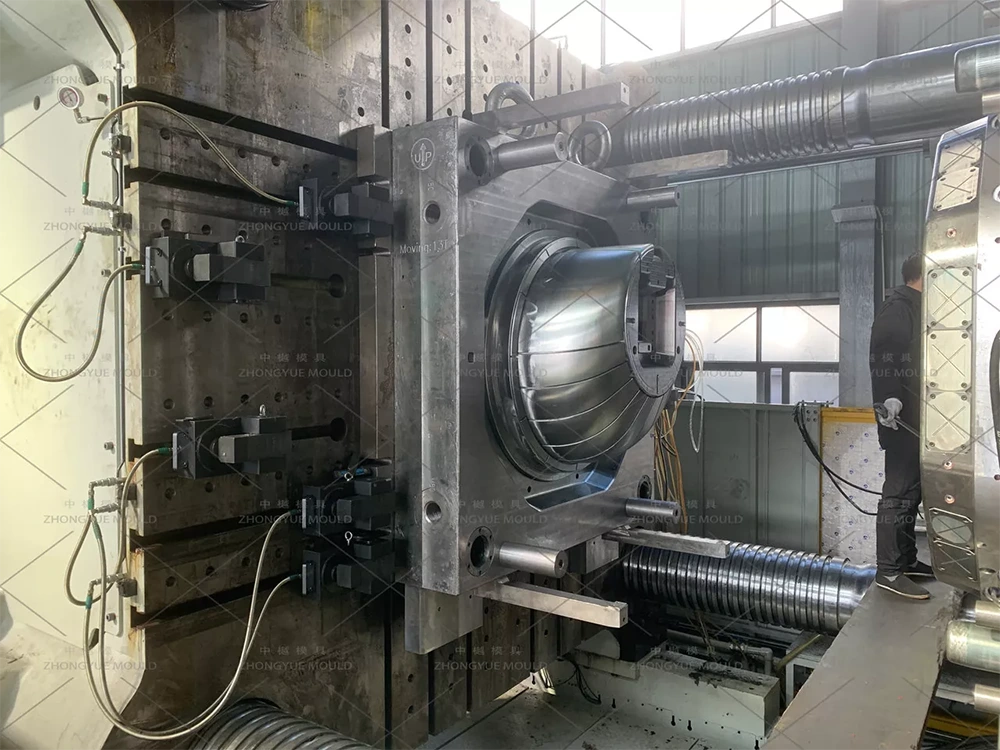

حزمة مراقبة الجودة الكاملة - فحص CMM، وشهادات الصلب، والفيديو التجريبي T0 ونموذج تقرير الأبعاد قبل الشحن.

قطع الغيار والدعم – موانع التسرب الإضافية، وألواح التآكل، وأشرطة السخان (إذا كانت الفوهة ساخنة)، واستكشاف الأخطاء وإصلاحها عن بعد.
