قالب تمديد فتحة التفتيش البلاستيكية PP DN1000

قالب تمديد فتحة التفتيش البلاستيكية PP DN1000 - غرفة التفتيش L = قالب حقن 1000 مم بواسطة ZHONGYUE MOLD

في أنظمة الصرف الصحي البلدية الحديثة، تحل غرف التفتيش البلاستيكية محل غرف التفتيش التقليدية المصنوعة من الطوب والخرسانة بمكونات معيارية خفيفة الوزن ومقاومة للتآكل وسهلة التركيب. غرفة كاملة تتكون من :

القاعدة (قاعدة سفلية/قاعدية) – مع مآخذ مدخل/مخرج

عمود (أعمدة) التمديد / حلقات الناهض - اضبط عمق الغرفة على مستوى الأرض

مخروط / قسم التخفيض

إطار الغطاء والشبك

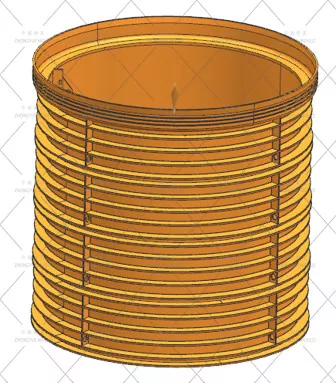

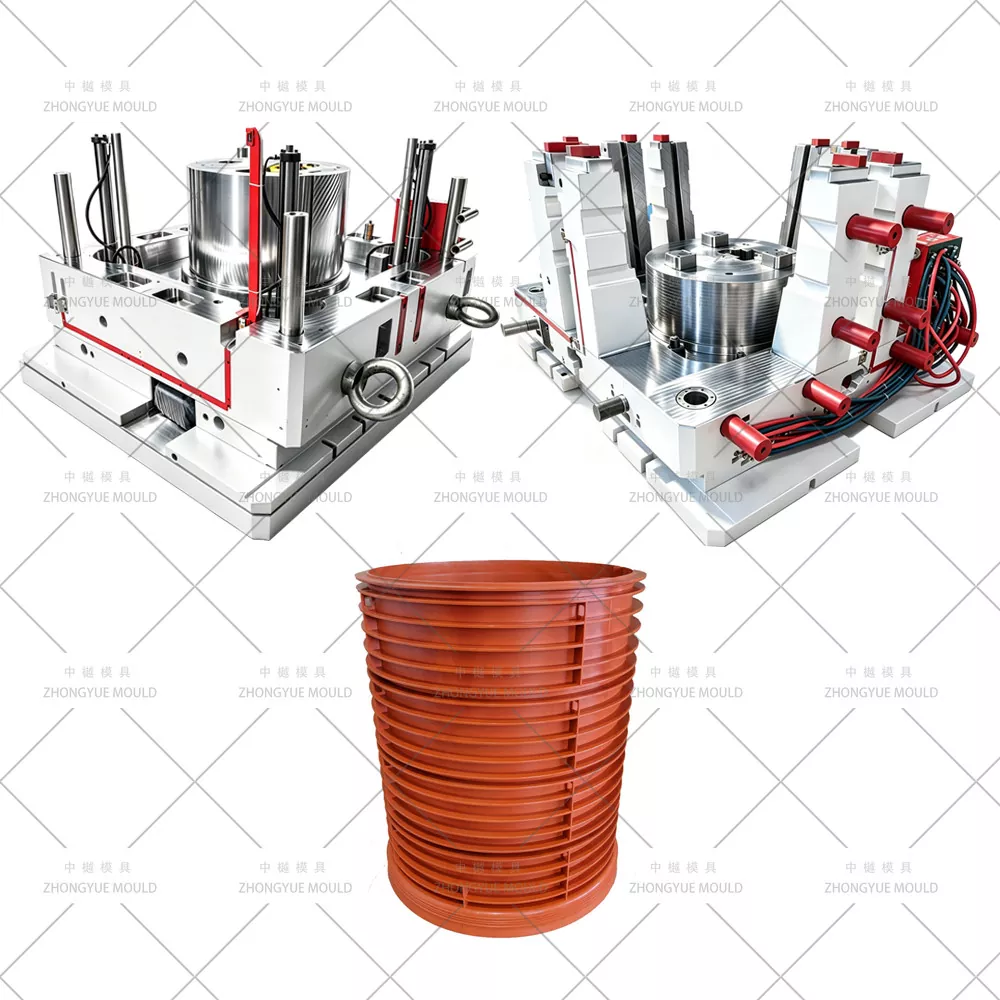

إن قالب تمديد فتحة التفتيش البلاستيكية PP DN1000 (L = 1000 مم) هو أداة الحقن الدقيقة التي تنتج رافعة أسطوانية ذات جدار أملس أو مضلع عموديًا مع Ø1000 مم داخلي، ومفاصل المقبس / الحنفية المطابقة مع أخاديد الختم المطاطي EPDM في الأعلى والأسفل. في ZHONGYUE MOLD (Huangyan، Taizhou، الصين)، نحن متخصصون في أنظمة قوالب غرف التفتيش - بما في ذلك القاعدة، والعمود (ارتفاعات 250/500/750/1000 مم)، والمخروط، وإطار الغطاء - المصممة لمواد PP (الانكماش 1.6-1.8%)، وتبريد التجويف العميق، وتشكيل التجويف المنقسم (المسنن).

مواصفات قالب فتحة التفتيش البلاستيكية:

المواصفات الفنية النموذجية - قالب عمود تمديد فتحة التفتيش DN1000 (الطول = 1000 مم)

اجعل مشروعك القادم لقوالب التفتيش البلاستيكية أكثر إشراقًا!

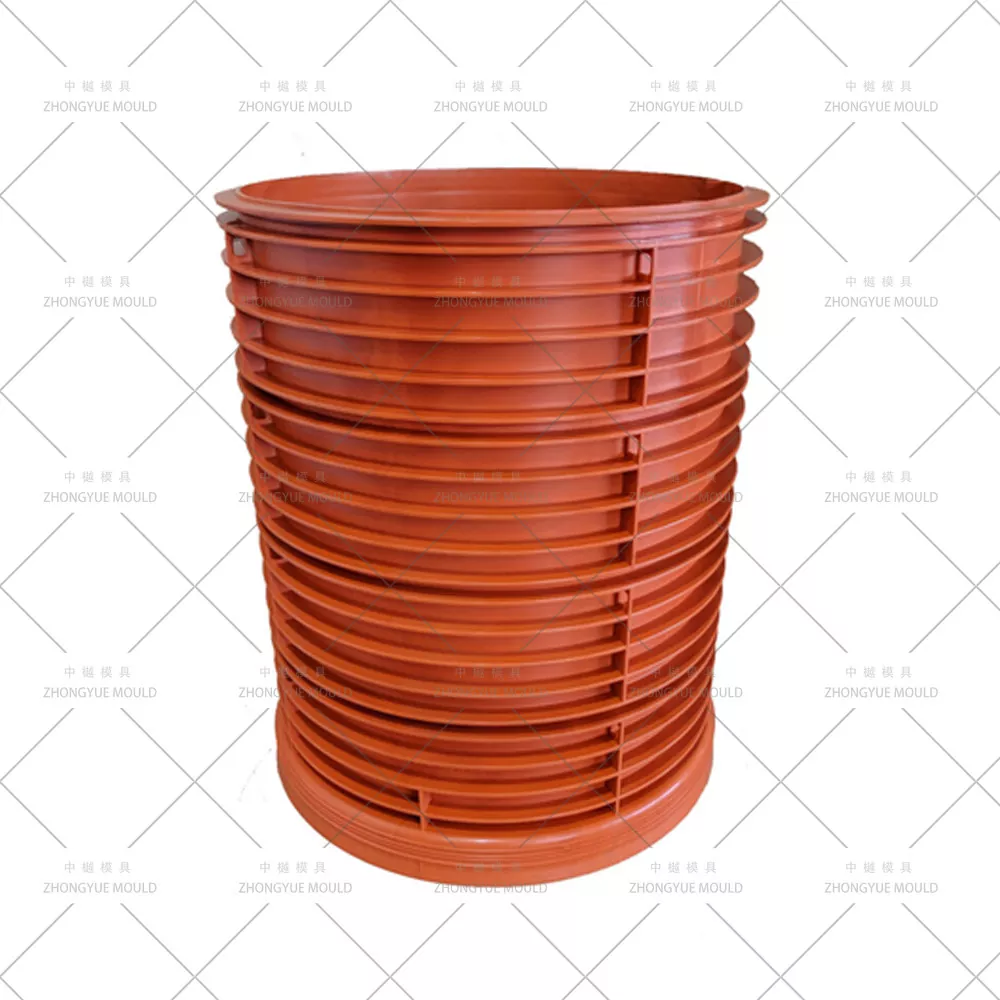

ما هو عمود تمديد فتحة التفتيش PP DN1000 (L=1000mm)؟

تصميم الضلع: أضلاع تقوية رأسية خارجية اختيارية لمزيد من مقاومة الانبعاج في الدفن العميق.

المعايير: تتوافق مع EN 13598-2 / DIN 19534 / GB/T 19472 (حسب السوق).

كيف قامت شركة ZHONGYUE بتصميم قالب عمود فتحة التفتيش عالي الجودة

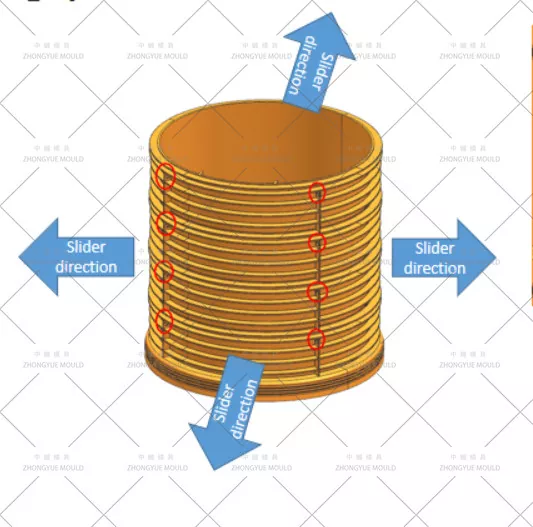

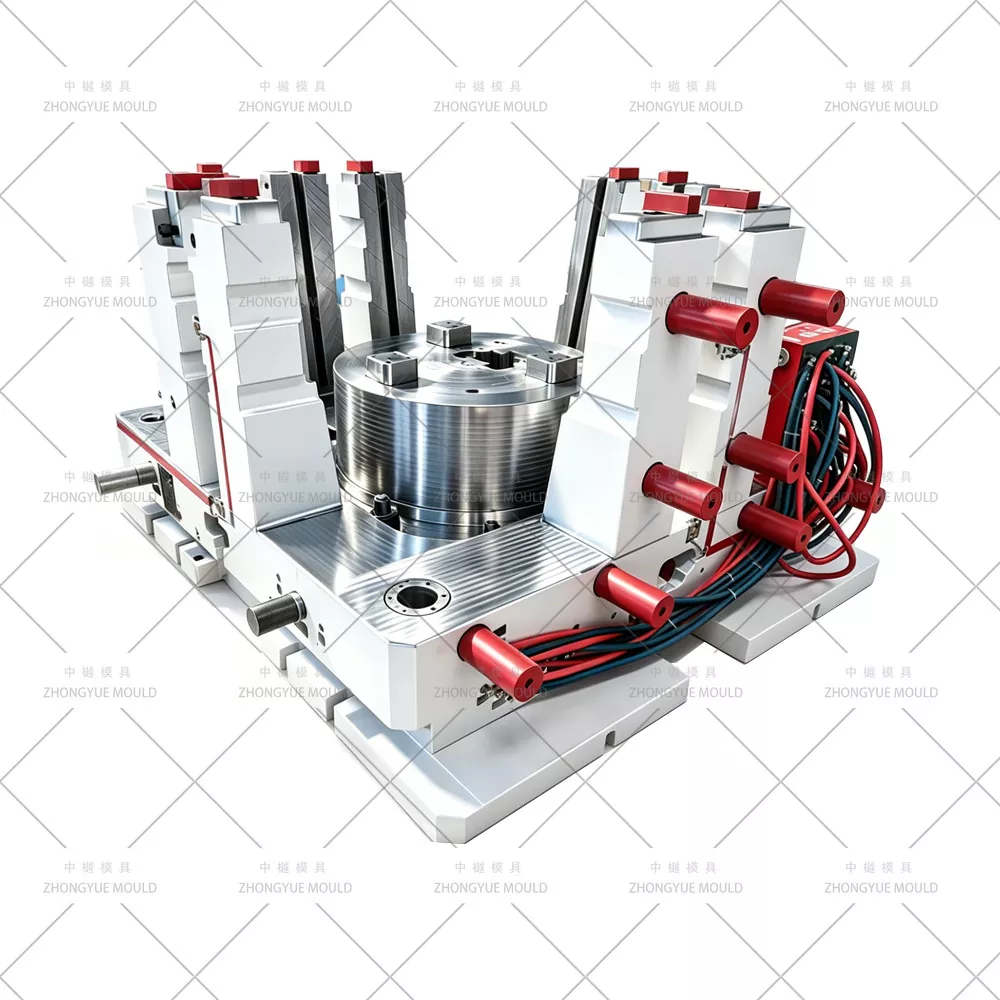

① تجويف مقسم (قالب مسنن / نصفين) من أجل التشكيل الآمن

لا يمكن تجريد البرميل ذي الجدار الرقيق ذو السحب العميق Ø1000mm × L1000mm من قلب صلب دون مسودة زائدة → يتطلب تصميم تجويف منقسم (哈夫模 / قالب منقسم):

ينقسم التجويف إلى قسمين أو ثلاثة أجزاء (نصفين / بتلات) يتم تشغيله بواسطة أسطوانات هيدروليكية أو دبابيس بزاوية للفتح الجانبي.

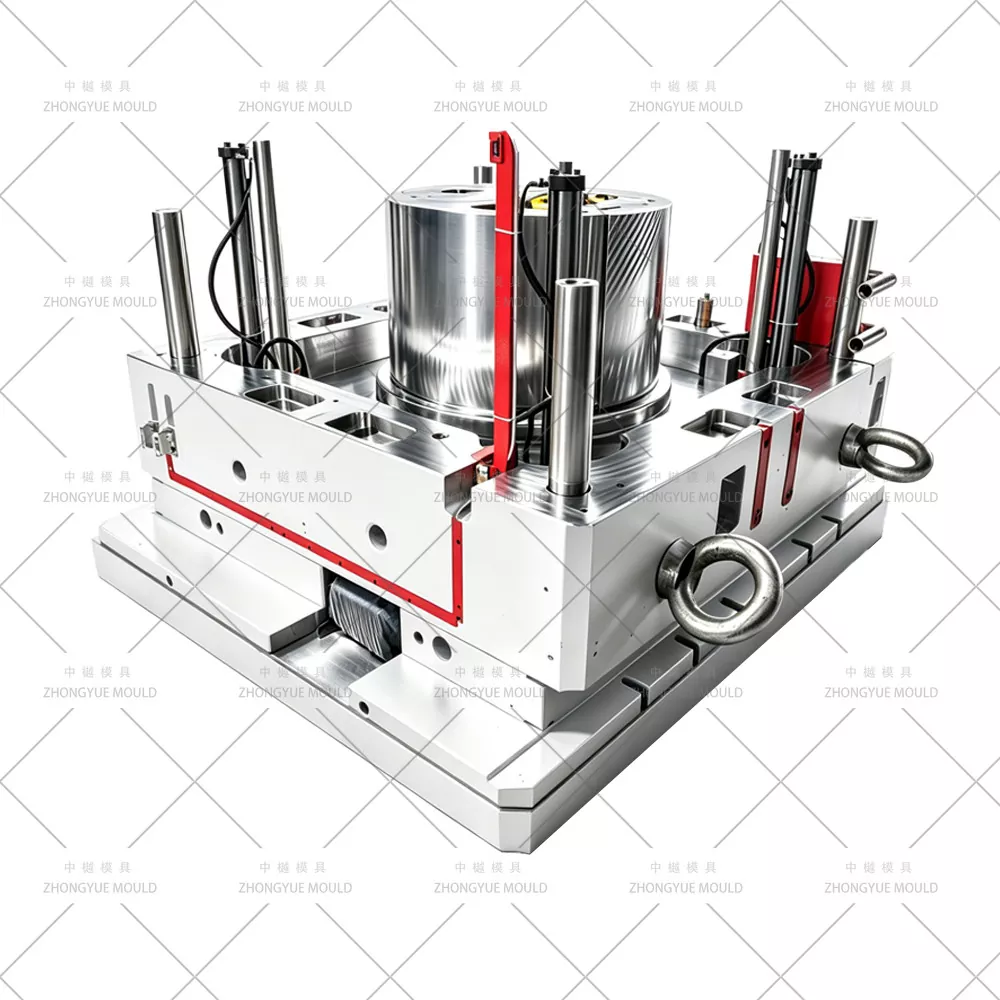

النواة (الشياق الداخلي) ثابتة أو قابلة للسحب؛ يتم تحرير المنتج عن طريق فتح تجويف الانقسام.

خط فراق مصنوع بدقة مع الحد الأدنى من الفلاش؛ أسطح التزاوج أرضية ومجهزة.

زاوية المسودة على القلب الداخلي عادة ما تكون 1 درجة - 1.5 درجة (أكثر قليلاً في التجويف المنقسم الخارجي) من أجل تحرير سلس.

② التبريد العميق التجويف - فصل اللب الداخلي والغلاف الخارجي

يهيمن التبريد على وقت الدورة (عادةً 90-150 ثانية للأعمدة L = 1000 مم):

النواة الداخلية: حاجز مثقوب بعمق + أنبوب فقاعي يصل إلى العمق الكامل ← تبريد موحد من الداخل إلى الخارج.

تجويف الانقسام الخارجي: خطوط المياه المتسلسلة أو المتوازية متباعدة 20-25 مم من سطح القالب؛ يتم إدخال BeCu (نحاس البريليوم) في نهايات الضلع/العمود السميكة.

تحكم مستقل في درجة الحرارة للقلب مقابل التجويف لإدارة الانكماش التفاضلي ومنع البيضاوية.

③ تعويض الانكماش PP ودقة أخدود الختم

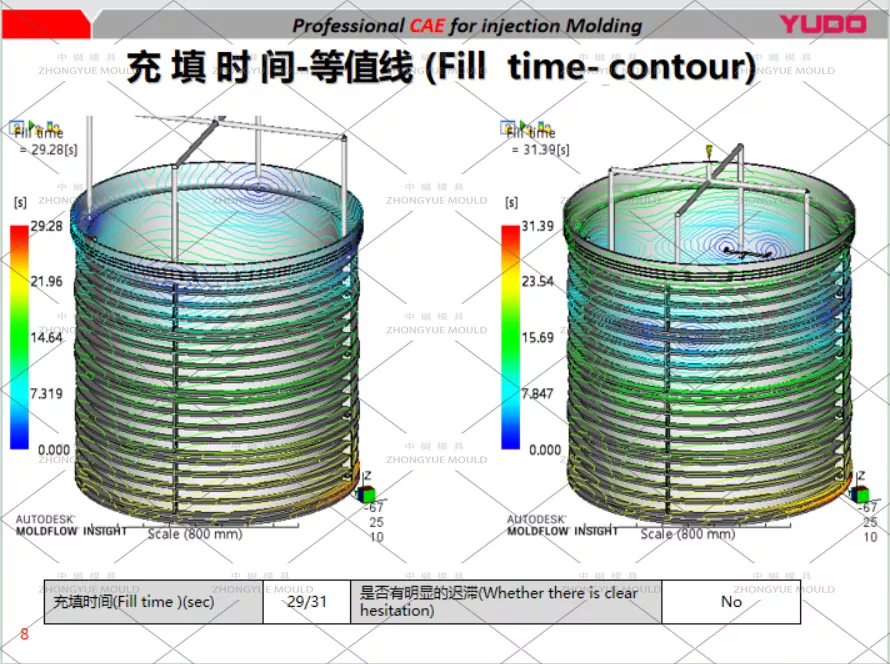

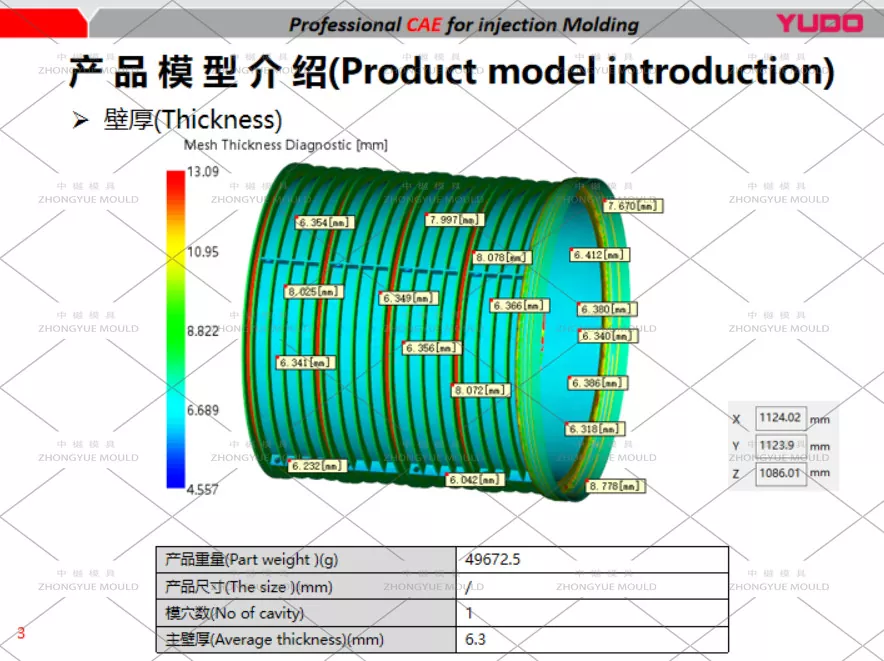

تم تصميم القالب بعامل انكماش PP بنسبة 1.6-1.8% معوض بشكل متساوي، ويتم التحقق منه بواسطة Mouldflow إذا لزم الأمر.

تم تصنيع أخاديد ختم المقبس العلوي والسفلي (لحشية EPDM ذات الحلقة Ø) بتسامح ± 0.05 مم لضمان وصلة مانعة لتسرب الماء مع العمود / القاعدة / المخروط المجاور.

يمكن أن يكون السطح الداخلي أملسًا (Ra ≥ 0.8μm) أو ذو ملمس خفيف إذا كان مضلعًا.

④ اختيار الفولاذ - توازن التآكل والتكلفة

⑤ البوابات والتهوية

عادةً ما تكون بوابة المروحة الجانبية أو بوابات متداخلة متعددة في أحد الأطراف (أسفل أو أعلى حسب الاتجاه) للملء من طرف المقبس إلى أعلى، مما يقلل من انحباس الهواء في التجويف العميق.

فتحات خط الفصل على طول البرميل لإخلاء الهواء - وهو أمر بالغ الأهمية في قوالب PP العميقة ذات الجدران الرقيقة لتجنب علامات الحروق.

معيار العداء البارد؛ فوهة ساخنة اختيارية للخطوط المخصصة كبيرة الحجم.

التطبيقات النموذجية

العواصف البلدية والمجاري الصحية: غرف تفتيش ذات عمق قابل للتعديل للمشاريع السكنية/التجارية

الصرف على جانب الطريق: مع محولات غطاء للخدمة الشاقة (تصنيف D400/F900)

حصاد مياه الأمطار / Soakaways: كناهض للوصول إلى السطح

النظام المعياري: قابل للتكديس بمفاصل حلقة مطاطية قابلة للدفع - يمكن أن يجمع بين عدة أعمدة 250/500/1000 مم لتحقيق أي عمق للدفن

متوافق مع الغرف القياسية EN 13598-2، DIN 19534، GB/T 19472 عند إنتاجها باستخدام PP معتمد.

لماذا ZHONGYUE MOLD لقالب عمود فتحة التفتيش الخاص بك؟

القدرة الكاملة لنظام الغرفة - نحن نصنع قوالب للقاعدة + العمود (ارتفاعات متعددة) + المخروط + إطار الغطاء - مكان واحد لموردي أنظمة الغرفة.

خبرة التبريد بالسحب العميق – فقاعات أساسية محيرة + تبريد تجويفي مقسم لتقليل الالتواء ووقت الدورة على أعمدة L = 1000 مم.

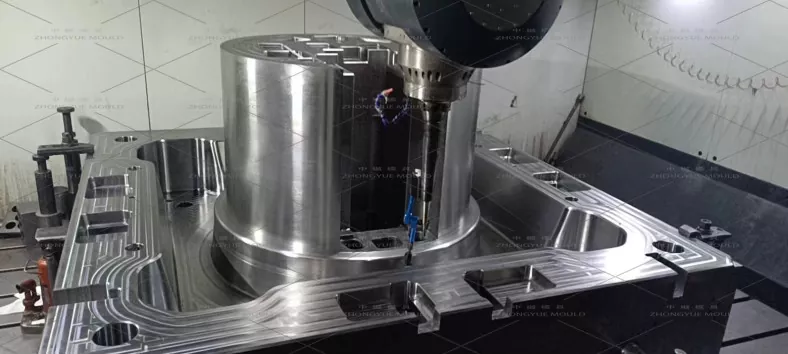

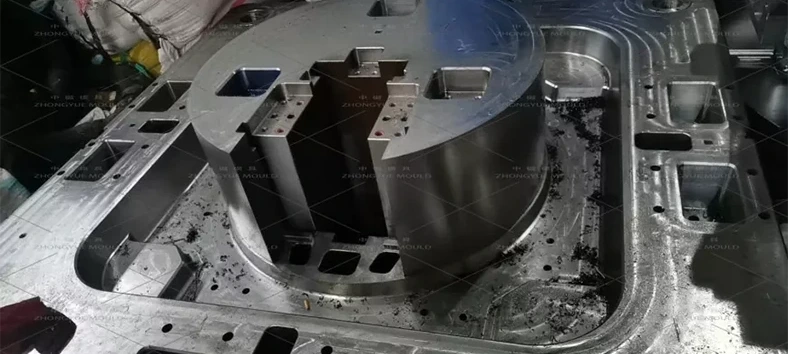

تصنيع دقيق للتجويف المنقسم - أسطح فواصل أرضية، الحد الأدنى من الوميض، أمان التعشيق الهيدروليكي.

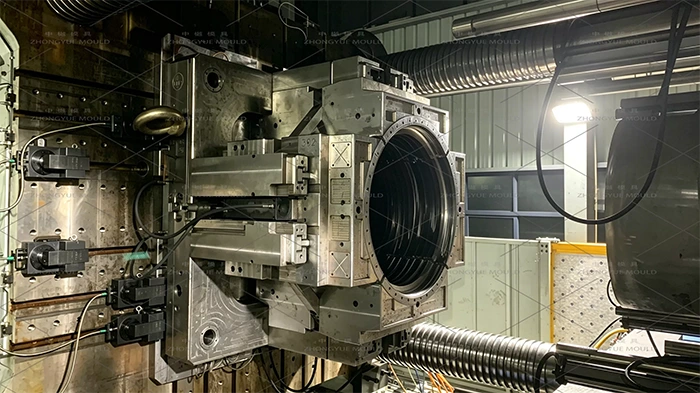

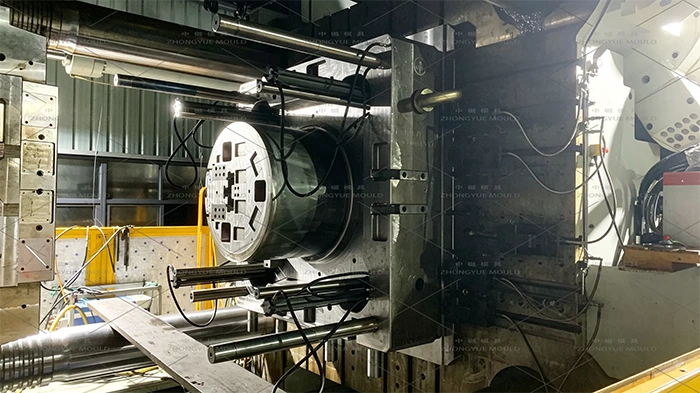

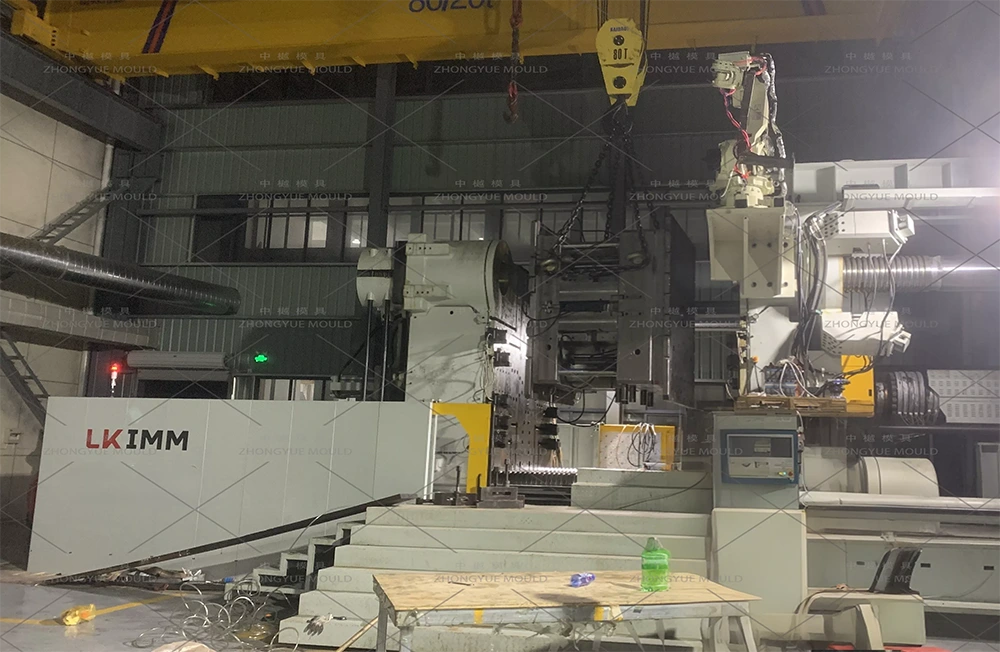

حزمة مراقبة الجودة الكاملة - فحص CMM، وشهادات الصلب، والفيديو التجريبي T0 ونموذج تقرير الأبعاد قبل الشحن.

قطع الغيار والدعم – موانع التسرب الإضافية، وألواح التآكل، وأشرطة السخان (إذا كانت الفوهة ساخنة)، واستكشاف الأخطاء وإصلاحها عن بعد.

ابدأ مشروع قالب عمود تمديد فتحة التفتيش

سواء كنت بحاجة إلى قالب عمود فتحة التفتيش DN1000 PP L = 1000 مم (أو متغيرات 500/750 مم)، أو مجموعة قوالب غرفة التفتيش الكاملة (قاعدة + أعمدة + مخروط + غطاء)، فإن فريقنا الهندسي جاهز.
