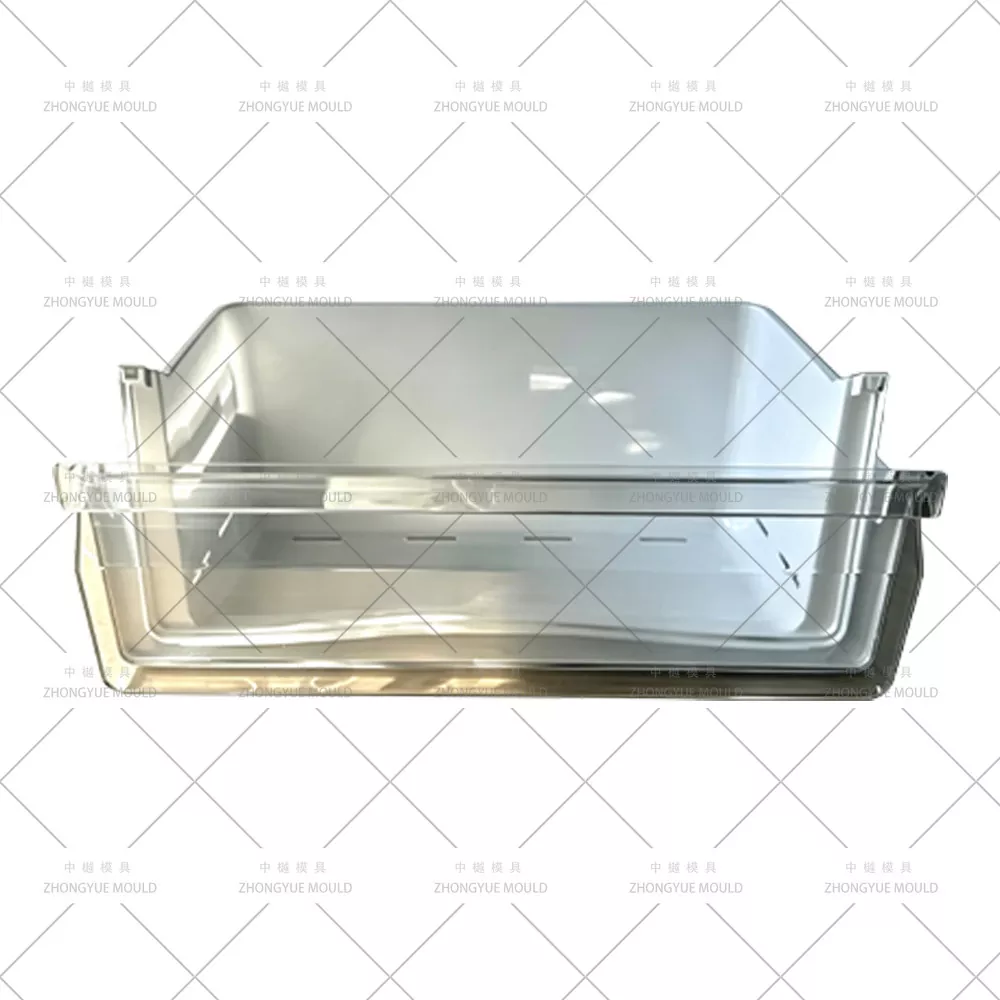

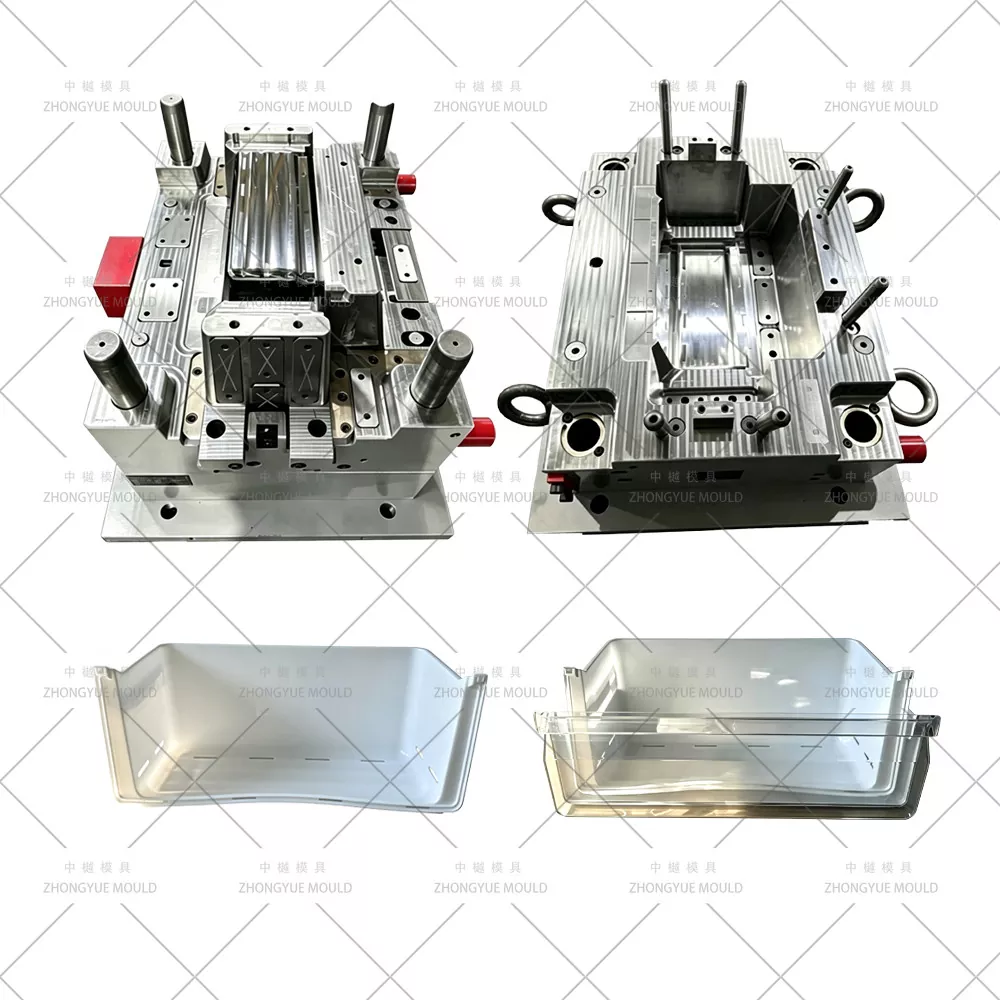

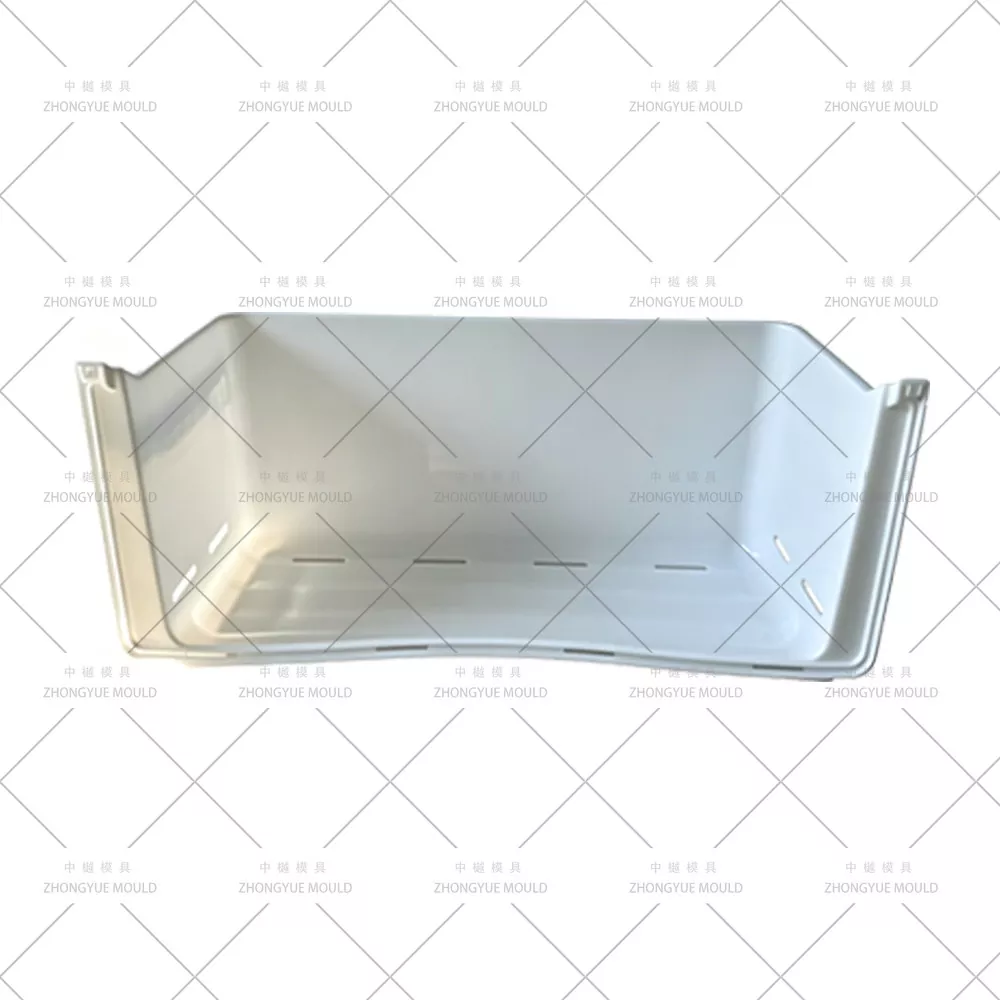

يعد تصنيع قالب خزانة الثلاجة البلاستيكية الحديثة أكثر تعقيدًا بكثير من تشكيل صندوق بلاستيكي بسيط. تتطلب هذه المكونات الدقة المطلقة والكمال الجمالي والسلامة الهيكلية. في Zhongyue Mould، نحن متخصصون في هندسة قوالب حقن خزانة الثلاجة التي تتنقل بين الأشكال الهندسية المعقدة - بدءًا من الأسطح المقوسة والأبازيم متعددة الاتجاهات إلى التنانير الضيقة - مما يضمن إنتاجًا لا تشوبه شائبة وسهولة التشكيل دون الإضرار بمواد PS الشفافة الدقيقة.
|
اسم القالب |
قالب خزانة الثلاجة البلاستيكية |
|
|
مادة القالب |
P20،2738،718H، NAK80،2316، S136، H13، الخ |
|
|
قاعدة العفن |
عصامي، LKM، DME، ASSAB |
|
|
تجويف |
مفرد/متعدد |
|
|
عداء |
عداء بارد وعداء ساخن |
|
|
العلامة التجارية الساخنة عداء |
ماستر، هاسكي، يودو، الخ. |
|
|
برنامج ديجسين |
UG:Aoto CAD وما إلى ذلك |
|
|
حياة العفن |
50-100 مليون طلقة / 5-6 سنوات، حتى خلال 10 سنوات في حالة الصيانة الجيدة |
|
|
وقت T1 |
45-60 يوما |
|
|
مادة بلاستيكية |
الكمبيوتر الشخصي ABS |
|
|
نوع البوابة |
بوابة دقيقة، بوابة الحافة، البوابة الفرعية، بوابة الفيلم، بوابة الصمام، البوابة المفتوحة، إلخ. |
|
|
المعالجة السطحية للقالب |
EDM، الملمس، تلميع عالي اللمعان |
|
|
نظام الجودة |
ISO9001 |
|
|
رمز النظام المنسق |
8480719090 |
|
|
أصل |
هوانغيان تشجيانغ الصين |
|
|
طَرد |
حالة خشبية |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروع قالب الثلاجة القادم الخاص بك أكثر سطوعًا!

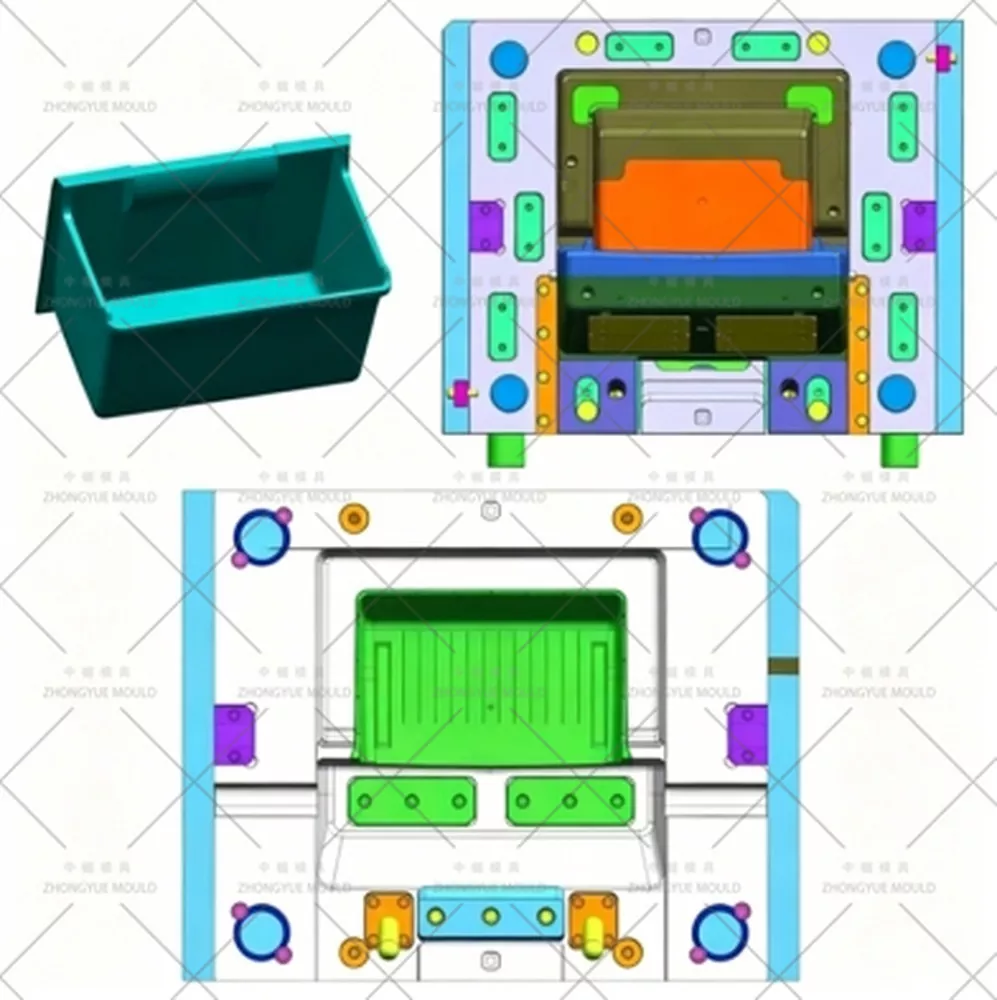

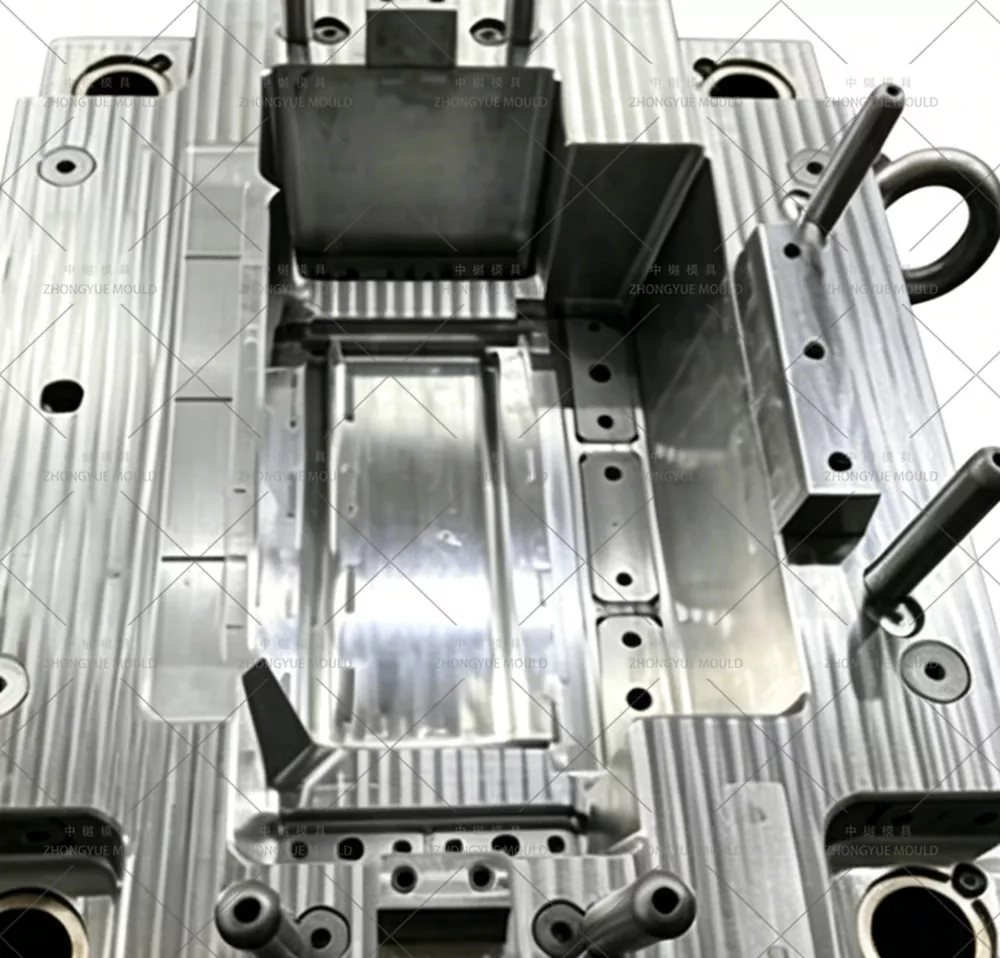

تتميز خزائن الثلاجات بهياكل أجزاء معقدة تشكل تحديات كبيرة في عملية إزالة القوالب. يتغلب فريقنا الهندسي على هذه التحديات من خلال التصاميم الميكانيكية المبتكرة:
|
الميزة / النظام |
Zhongyue الميزة التقنية ومنطق التصميم |
|
إزالة القوالب الهجينة |
التحدي: قطع سفلية متعددة على الواجهة والجوانب والجدران الداخلية. الحل: يضمن النظام المتزامن الذي يجمع بين منزلقات القالب الثابتة، والمنزلقات الجانبية، وآلية الدفع المائلة إخراج أجزاء PS المعقدة بدون ضرر. |
|
الجانب الأمامي المنزلق |
التصميم: هيكل متكامل لتحقيق أقصى قدر من القوة. الناحية الجمالية: يتم إخفاء الأخدود المنزلق بشكل استراتيجي على المقعد للتخلص تمامًا من الخطوط المرئية على السطح الخارجي. |
|
آلية التمرير الجانبي |
التصميم: عمود توجيه مائل + تصميم منزلق مقسم. الفائدة: تسهيل عملية التصنيع باستخدام الحاسب الآلي وتبسيط الصيانة المستقبلية دون المساس بالسلامة الهيكلية. |
|
آلية الدفع المائل |

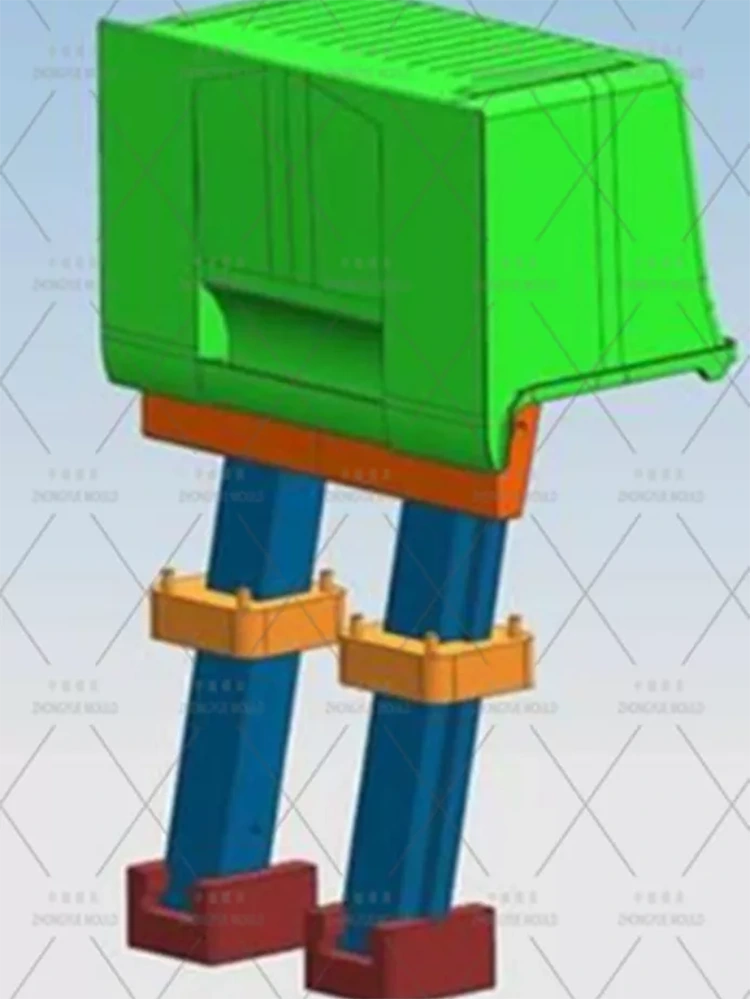

التصميم: نظام فتحة على شكل حرف T مصمم لإبزيم المقبض الداخلي. الأداء: مجهزة بقضبان دفع مزدوجة لحركة متوازنة تمامًا؛ فتحات بزاوية تتطابق بدقة مع زاوية مسودة الإبزيم. |
|
نظام طرد متقدم |
التصميم: لوحة دفع مكونة من ثلاث قطع على شكل حرف U مع هيكل مرصع. الوظيفة: تمنع التشويش الميكانيكي بينما تضمن قضبان الدفع المسطحة حركة متزامنة لإخراج الأجزاء بشكل موحد. |
|
جهاز كسر الفراغ |
النظام: وحدات نفخ مزدوجة مدمجة في القوالب المتحركة والثابتة. التشغيل: يتم تنشيطه بشكل تسلسلي عند فتح القالب لمنع الشقوق الناتجة عن الفراغ أو تشوه الأجزاء. |
|
نظام العداء الساخن |
المكون: فوهة صمام الإبرة الرئيسية للقالب. تصميم البوابة: موقع البوابة الغائر موضوع بشكل استراتيجي لإخفاء علامات اللحام، مما يضمن سطحًا مرئيًا أصليًا. |
|
التبريد المطابق |
القنوات: دوائر مستقلة للقالب الثابت؛ قنوات داخلية متعرجة للكتل الدفعية المائلة. الفائدة: يضمن تبديد الحرارة بشكل موحد، ويمنع التسخين المتبادل ويقلل أوقات الدورات. |
لضمان عمر افتراضي طويل للقالب (يتجاوز 500000 طلقة) ودقة على مستوى الميكرون، يتم التحكم بشكل صارم في اختيار المواد وبروتوكولات التصنيع:
تكوين الصلب عالي الجودة:
لوحة القالب الثابتة: 2711 فولاذ مقوى مسبقًا لتحقيق الاستقرار.

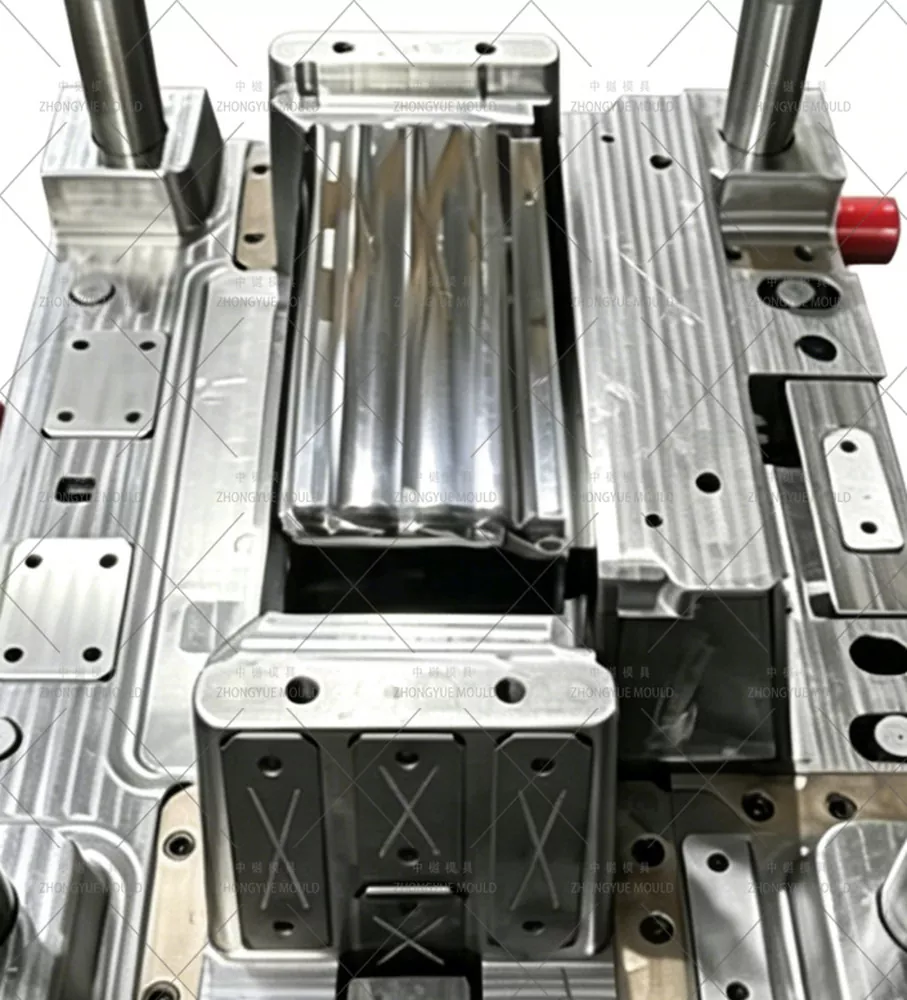

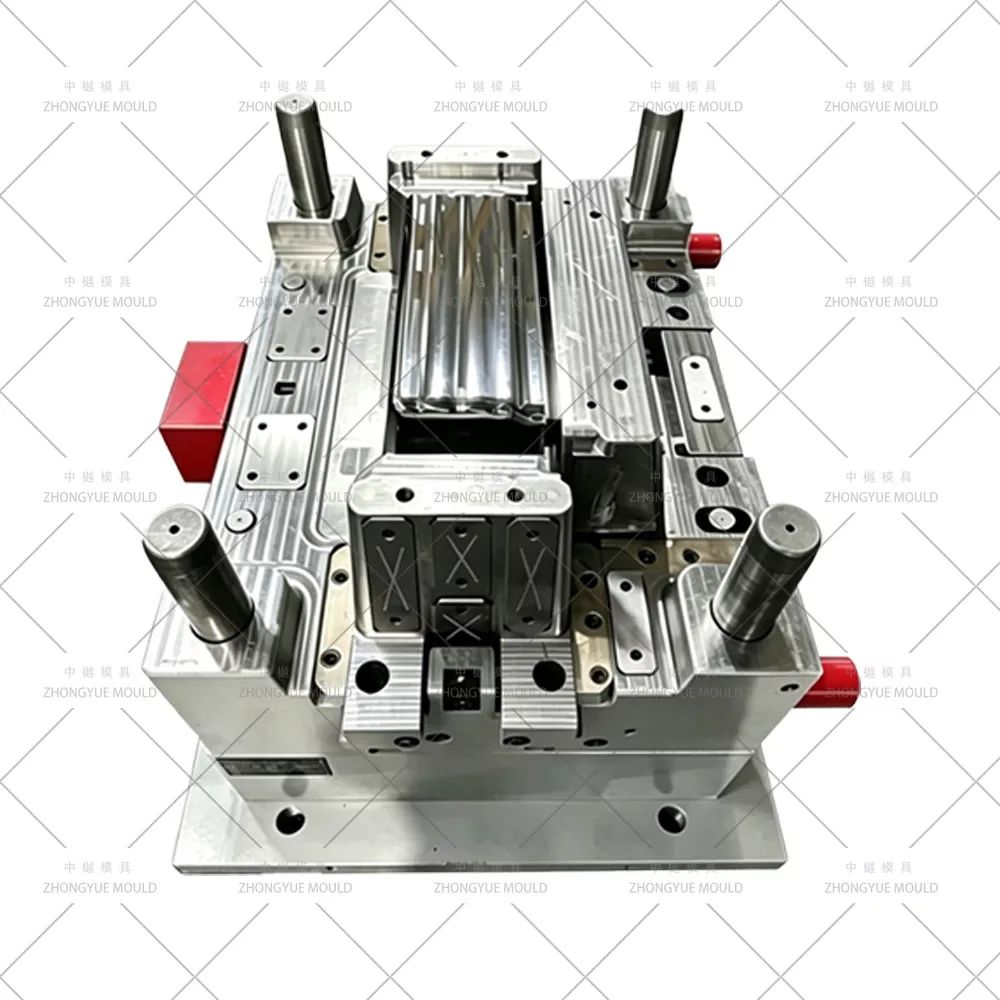

إدخال القالب المتحرك: فولاذ 2311 لقابلية تلميع ممتازة.
المكونات الأساسية (المنزلقات/الدفعات المائلة): 2711 فولاذ معالج بالنيتريد (عمق 0.15 مم، يحقق 50-52 HRC) لمقاومة فائقة للتآكل.
قاعدة القالب: فولاذ كربوني متوسط القوة 1050.
المحاذاة والتجميع: تستخدم اللوحة الثابتة المتكاملة وهيكل الإدخال حفرًا ورؤوسًا مخروطية بزاوية 10 درجات لتحقيق محاذاة ذاتية مثالية أثناء التثبيت.
بروتوكول التصنيع الدقيق:
التشطيب الأول للتجميع: يتم تجميع الأجزاء المتحركة المهمة (النوى والمنزلقات) بشكل جاف قبل التشطيب النهائي باستخدام الحاسب الآلي. يزيل هذا النهج الاستباقي الاختلافات في الخطوات ويضمن التكامل السلس للأجزاء.

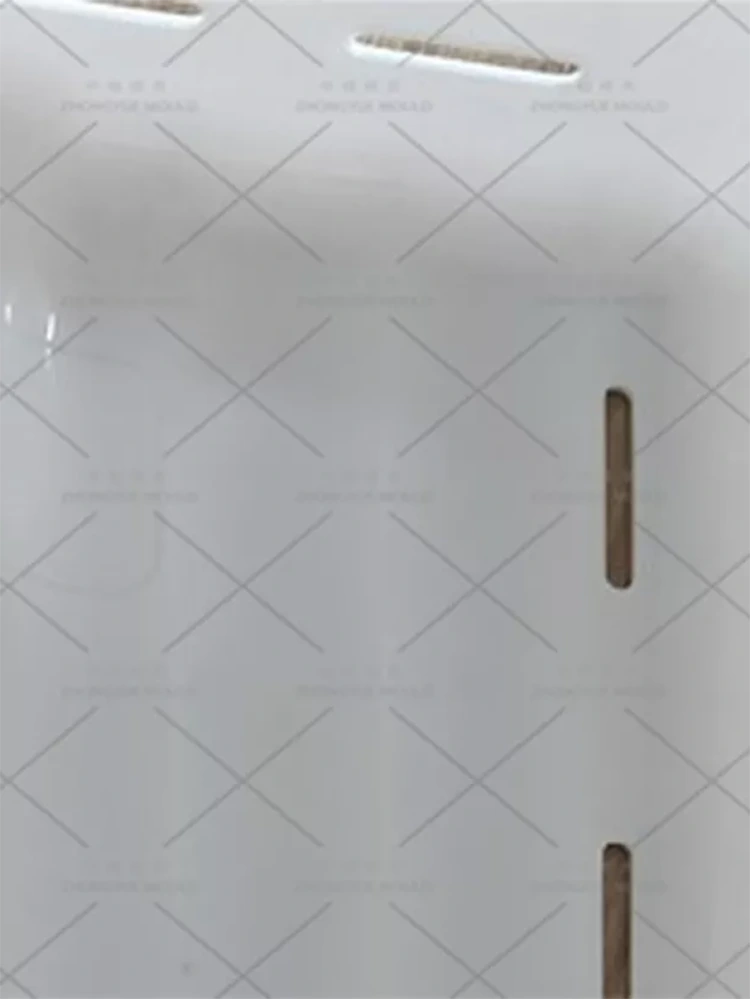

تركيب EDM: تخضع لوحات الدفع للحفر الكهربائي المتزامن لضمان مطابقة قوام السطح ومنع خطوط الفراق المرئية على المنتج النهائي.
قطع الأسلاك: يتم تنفيذه باستخدام المراجع المقدمة من NC لتحقيق دقة المحاذاة على مستوى الميكرون.

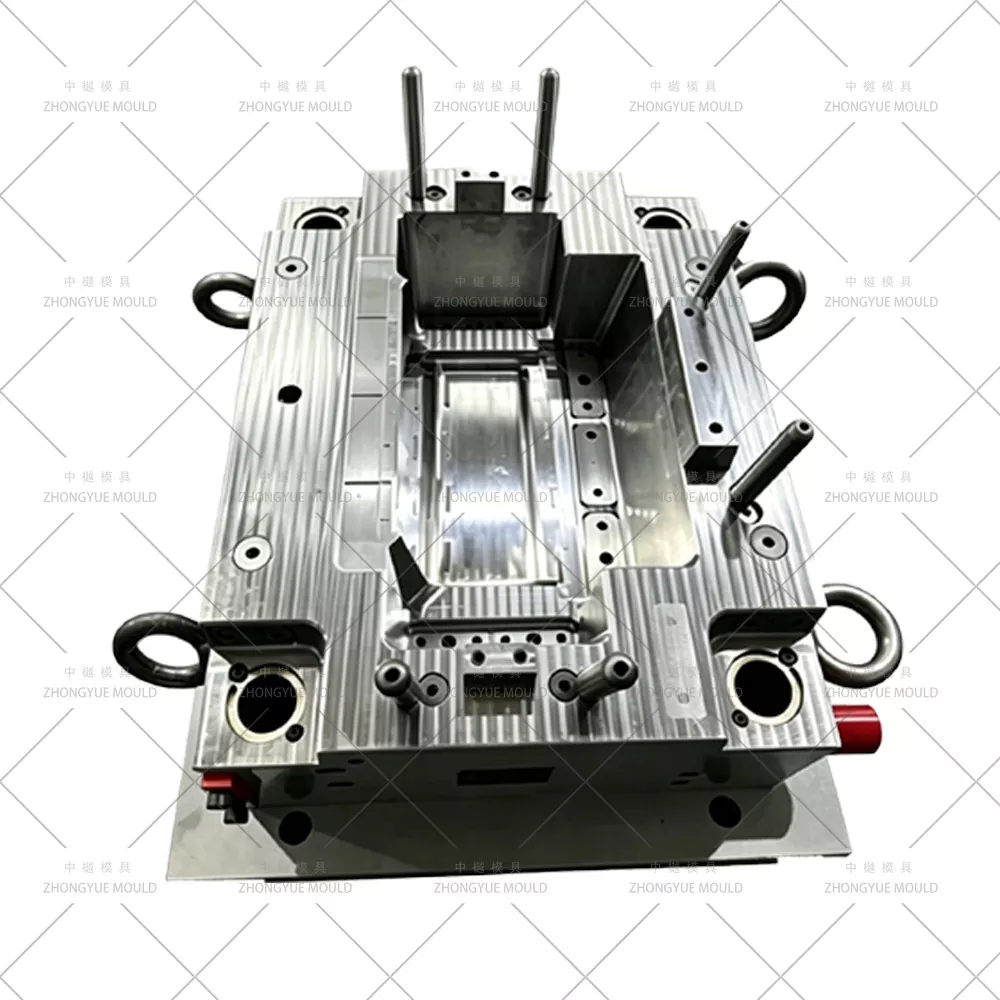

يعمل قالبنا المحسن ذو اللوحتين بسلاسة لزيادة كفاءة الإنتاج إلى الحد الأقصى:
الحقن والتبريد: يقوم نظام العداء الساخن Mould-Master بحقن البلاستيك المنصهر في التجويف. وفي الوقت نفسه، تعمل قنوات التبريد المتوافقة المستقلة لدينا على ترسيخ مادة PS بسرعة وبشكل موحد.
فتح القالب: يتراجع القالب المتحرك. تبدأ أشرطة تمرير القالب الثابتة، والمنزلقات الجانبية، والآليات المائلة عملية إزالة القوالب المتزامنة.
الطرد: يقوم قاذف آلة الحقن بتشغيل نظام لوحة الدفع المكون من ثلاث قطع على شكل حرف U، مما يؤدي بأمان إلى رفع خزانة الثلاجة المشكلة بالكامل من التجويف.
إعادة الضبط: تتراجع جميع الأنظمة وتعود إلى مواضعها الأصلية، وتكون متسقة تمامًا وجاهزة لدورة الإنتاج التالية عالية السرعة.
مدفوعة بالفلسفة:
Zhongyue Mould هي شركة رائدة في صناعة قوالب غطاء مكيف الهواء بالحقن البلاستيكي. يتمتع فريق المهندسين والمصممين ذوي الخبرة العالية لدينا بعقود عديدة من الخبرة المشتركة في تصميم وتصنيع قالب غطاء مكيف الهواء البلاستيكي. نحن نقدم خدمة شاملة، متخصصة في إنتاج قوالب غطاء مكيف الهواء عالية الجودة وعالية الدقة. لقد ساعدنا أيضًا العديد من العملاء في تخصيص أنواع مختلفة من خطوط تشكيل غطاء مكيف الهواء البلاستيكي.
يمكننا أيضًا تقديم مساعدة شاملة في إدارة عملية الإنتاج الخاصة بك. سيقوم قسم المشتريات بشراء المواد الخام عالية الجودة، بينما يقوم القسم الفني باختيار التركيبة البلاستيكية المناسبة. وفقًا لمعايير غطاء مكيف الهواء البلاستيكي ومتطلبات عمر القالب ووضعه في السوق، سنختار معلمات غطاء مكيف الهواء البلاستيكي الأكثر ملاءمة وهيكله وما إلى ذلك. تتيح لنا قدرتنا الإنتاجية الواسعة تقديم أغطية مكيف الهواء البلاستيكية على الفور وبأسعار تنافسية وجودة مضمونة.
