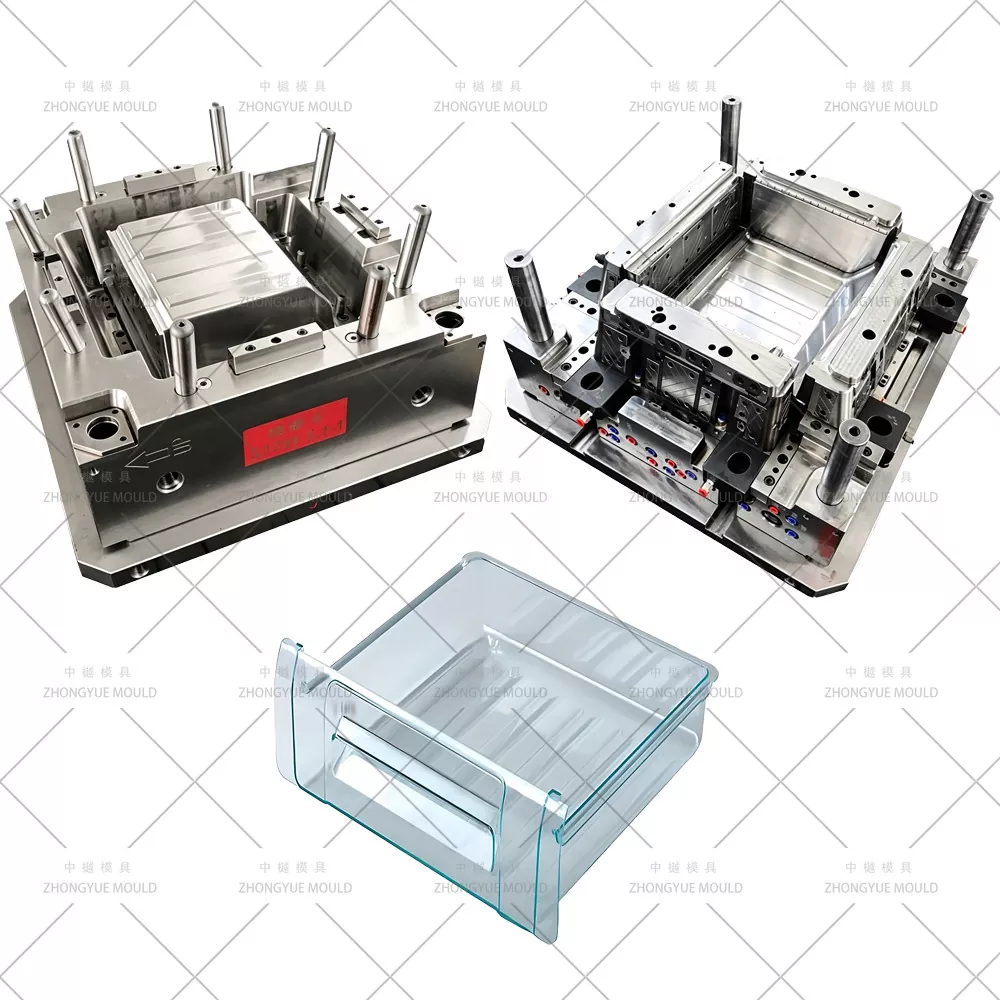

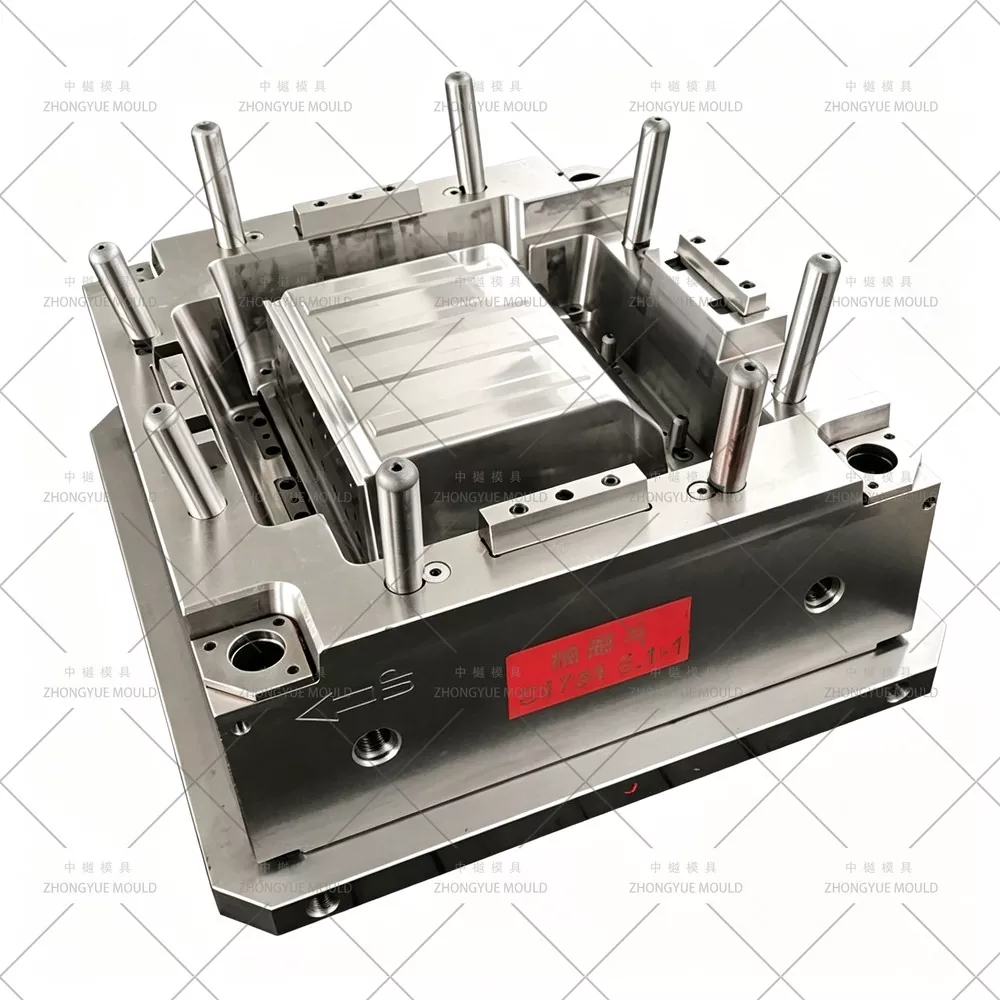

أدراج الثلاجة عبارة عن مكونات بلاستيكية معقدة وواسعة النطاق تتطلب دقة عالية في تصميم القالب. توضح دراسة الحالة هذه كيف صممت شركة Zhongyue Mould حلاً عالي الأداء لدرج ثلاجة PS (البوليسترين)، لمعالجة التحديات في إزالة القوالب، والتبريد، والسلامة الهيكلية.
|
اسم القالب |
قالب درج الثلاجة البلاستيكي |
|
|
مادة القالب |
P20،2738،718H، NAK80،2316، S136، H13، الخ |
|
|
قاعدة العفن |
عصامي، LKM، DME، ASSAB |
|
|
تجويف |
مفرد/متعدد |
|
|
عداء |
عداء بارد وعداء ساخن |
|
|
العلامة التجارية الساخنة عداء |
ماستر، هاسكي، يودو، الخ. |
|
|
برنامج ديجسين |
UG:Aoto CAD وما إلى ذلك |
|
|
حياة العفن |
50-100 مليون طلقة / 5-6 سنوات، حتى خلال 10 سنوات في حالة الصيانة الجيدة |
|
|
وقت T1 |
45-60 يوما |
|
|
مادة بلاستيكية |
الكمبيوتر الشخصي ABS |
|
|
نوع البوابة |
بوابة دقيقة، بوابة الحافة، البوابة الفرعية، بوابة الفيلم، بوابة الصمام، البوابة المفتوحة، إلخ. |
|
|
المعالجة السطحية للقالب |
EDM، الملمس، تلميع عالي اللمعان |
|
|
نظام الجودة |
ISO9001 |
|
|
رمز النظام المنسق |
8480719090 |
|
|
أصل |
هوانغيان تشجيانغ الصين |
|
|
طَرد |
حالة خشبية |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروع قالب الثلاجة القادم الخاص بك أكثر سطوعًا!

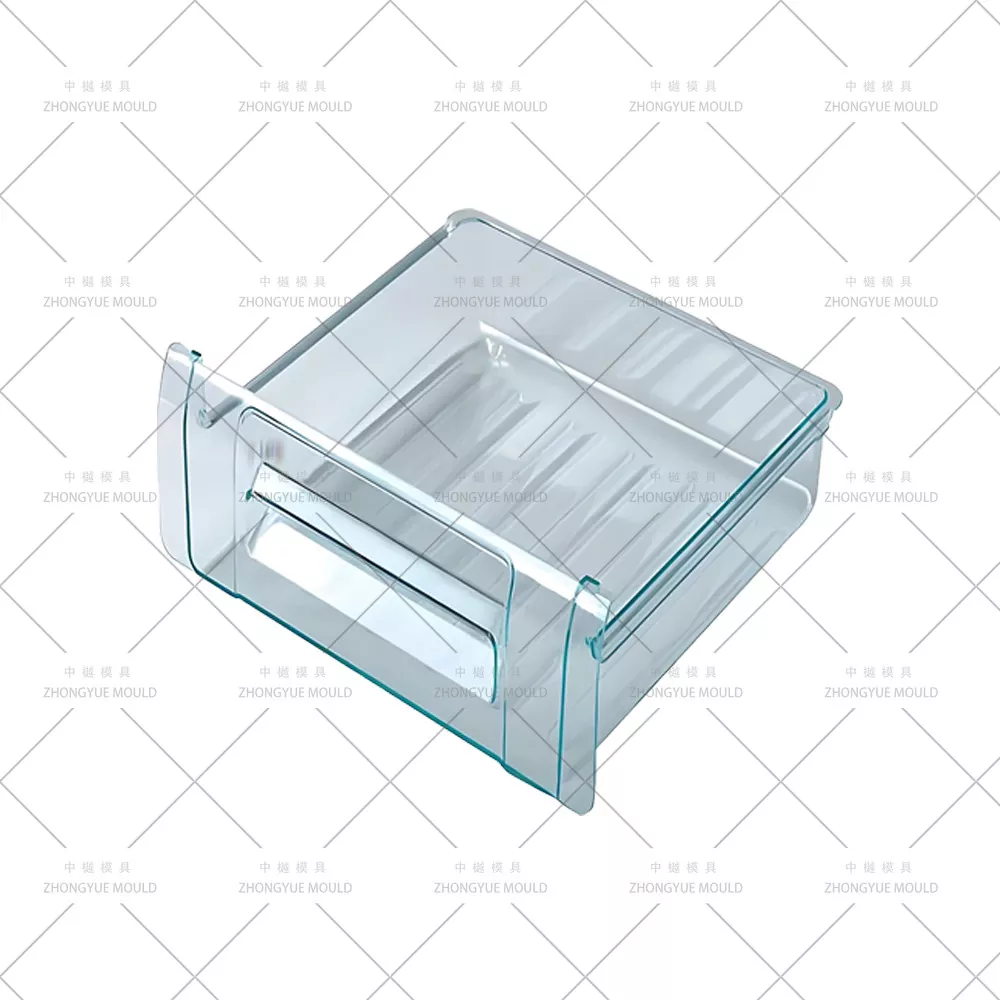

يتميز درج الثلاجة بهندسة معقدة، بما في ذلك:
سطح مقوس على الجانب الأمامي العلوي.
أبازيم متعددة (في المنتصف الأمامي، والسطح الداخلي، والجدران الجانبية).
تنورة ضيقة (بعرض 8 مم تقريبًا) بطول فتحة الدرج.

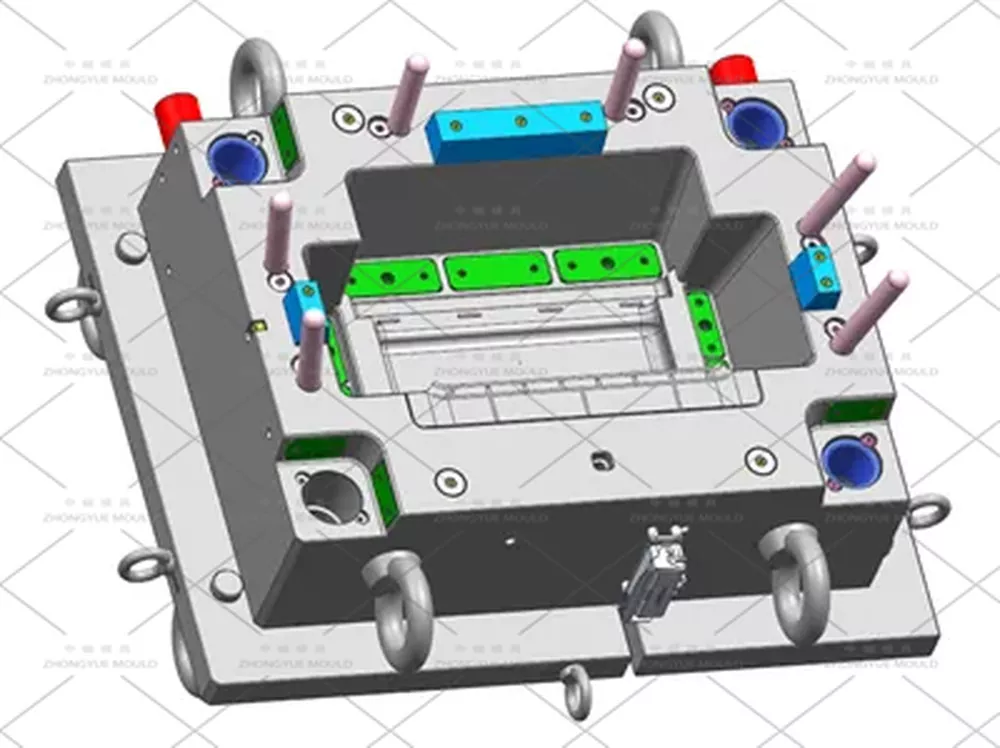

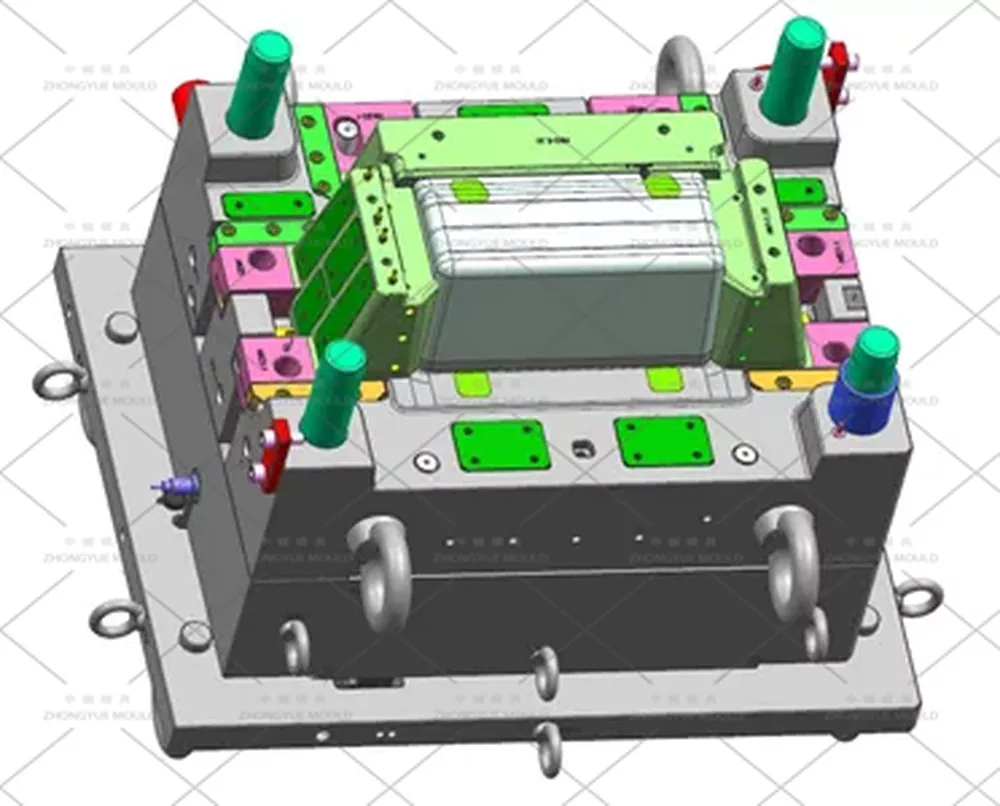

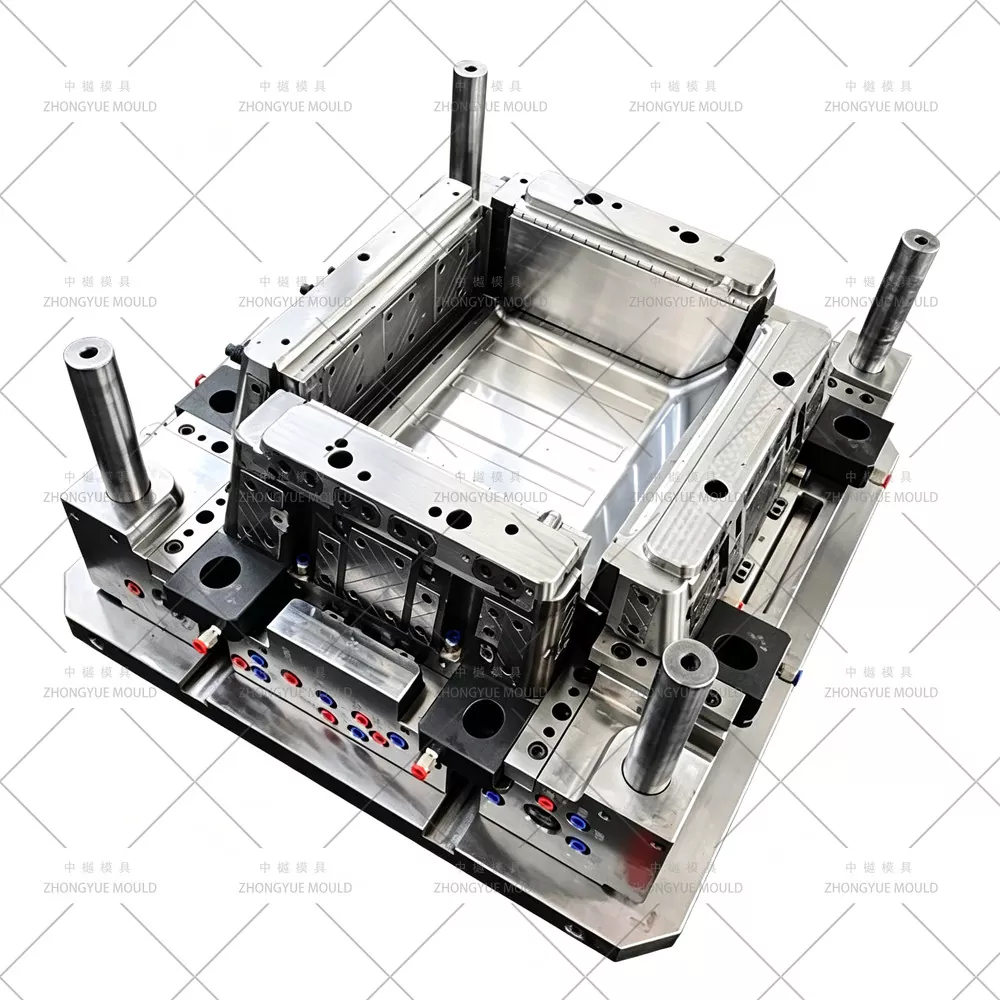

للتغلب على تحديات إزالة القوالب، قمنا بتطبيق حل مختلط يجمع بين منزلقات القالب الثابتة، والمنزلقات الجانبية، وآلية إزالة القوالب بالدفع المائل لتحرير جميع الأجزاء السفلية دون الإضرار بجزء PS الشفاف.
|
قسم |
المكون / النظام |
الميزات التقنية الرئيسية ومنطق التصميم |
|
2.1 |
الجانب الأمامي المنزلق |
الهيكل: تصميم متكامل للقوة العالية. الجانب الجمالي: قم بإزاحة الأخدود المخفي على المقعد لمنع ظهور الخطوط على السطح المرئي. |
|
2.2 |
آلية التمرير الجانبي |
الهيكل: عمود توجيه مائل + شريط تمرير. التصنيع: تصميم منفصل (منزلق + مقعد) لسهولة التشغيل والصيانة. |
|
2.3 |
آلية الدفع المائل |
الهيكل: نظام فتحة T لإبزيم المقبض الداخلي. الأداء: تضمن قضبان الدفع المزدوجة حركة متوازنة؛ فتحة بزاوية تتطابق مع مسودة الإبزيم. |
|
2.4 |
نظام طرد متقدم |
الهيكل: لوحة دفع مكونة من ثلاث قطع على شكل حرف U. الوظيفة: تصميم مرصع يمنع التشويش؛ يضمن قضيب الدفع المسطح حركة متزامنة. |
|
2.5 |
جهاز كسر الفراغ |
النظام: وحدات نفخ مزدوجة (قالب متحرك وثابت). التشغيل: التنشيط المتسلسل لمنع الشقوق الفراغية أثناء فتح القالب. |
|
2.6 |
نظام العداء الساخن |
المكون: فوهة صمام الإبرة الرئيسية للقالب. تصميم البوابة: موقع البوابة غائر لإخفاء علامات اللحام. |
|
2.7 |
قاعدة القالب والمحاذاة |
الهيكل: لوحة ثابتة متكاملة + هيكل إدراج لتحريك القالب. المحاذاة: حفر ورؤوس مخروطية بزاوية 10 درجات للمحاذاة الذاتية. |
|
2.8 |
نظام التبريد المطابق |

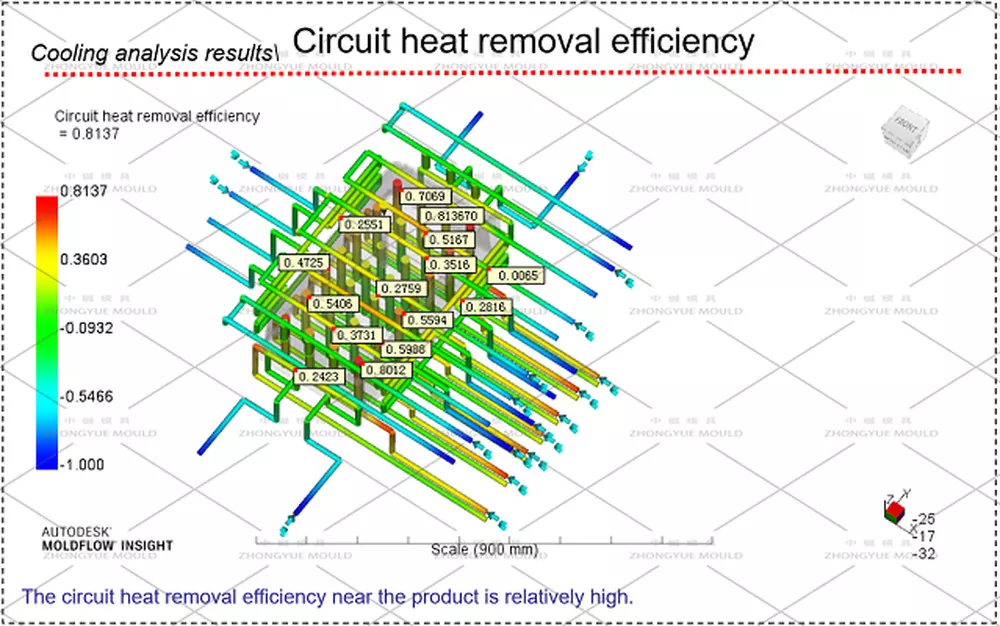

القنوات: دوائر مستقلة للقالب الثابت؛ قنوات داخلية متعرجة للكتل الدفعية المائلة. الفائدة: يمنع التسخين المتبادل ويضمن تبريدًا موحدًا. |

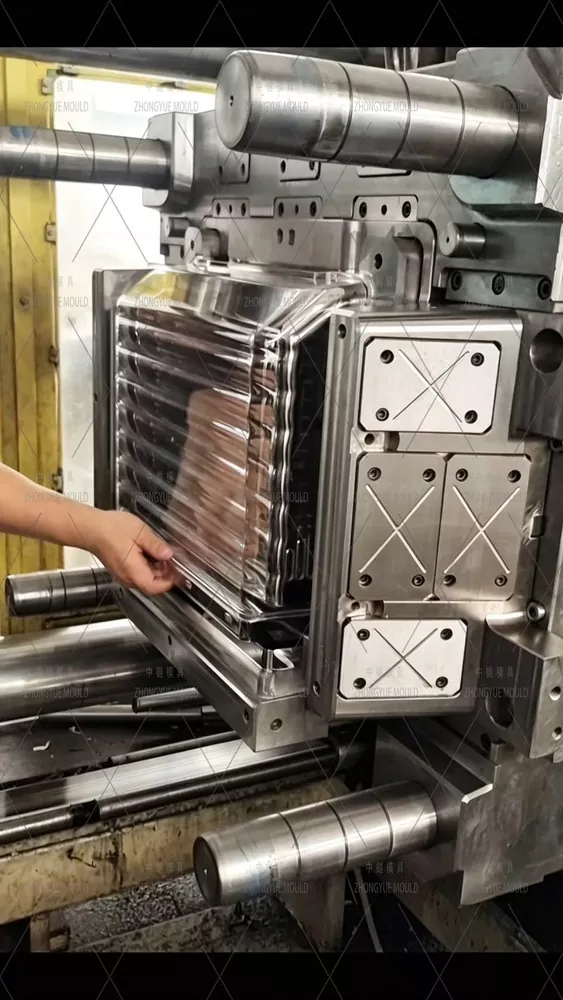

يعمل هذا القالب ذو اللوحتين على النحو التالي:

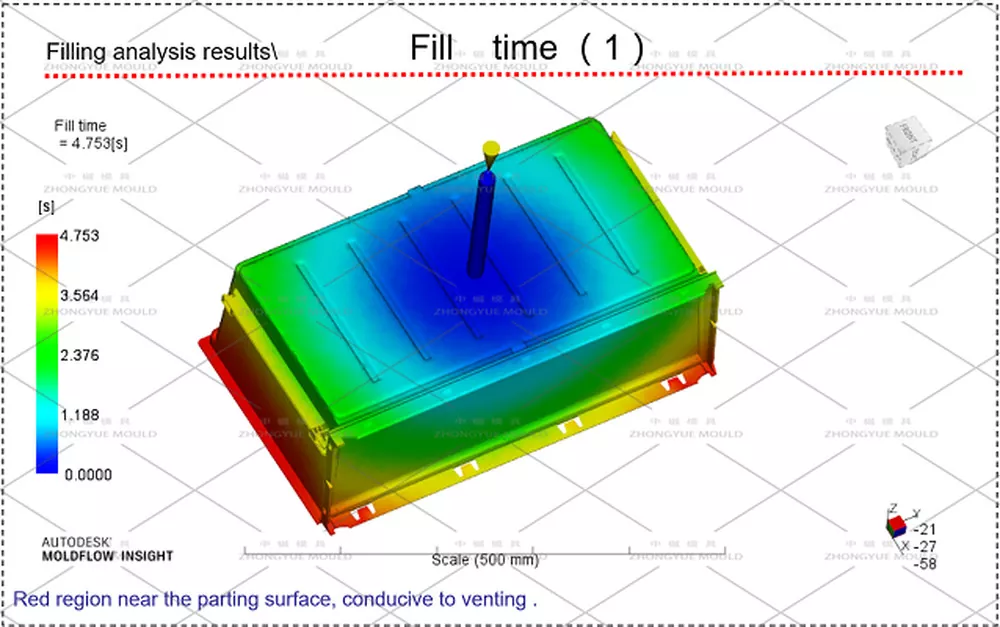

الحقن والتبريد: عداء ساخن يملأ التجويف. تعمل قنوات التبريد على ترسيخ PS.
فتح القالب: يتراجع القالب المتحرك. تبدأ المنزلقات والآليات المائلة في عملية إزالة القوالب.
الطرد: يقوم قاذف ماكينة الحقن بتنشيط نظام لوحة الدفع، مما يؤدي إلى رفع الدرج للخارج.
إعادة الضبط: تنعكس العملية للدورة التالية.
قائمة المواد:
لوحة القالب الثابتة: 2711 فولاذ مقوى مسبقًا
إدراج القالب المتحرك: 2311 فولاذ
المكونات الأساسية (المنزلقات/الدفعات المائلة): 2711 فولاذ مع نيتريد (عمق 0.15 مم، 50-52HRC)
قاعدة القالب: فولاذ كربوني متوسط 1050
بروتوكول التصنيع الدقيق:
التشطيب الأول للتجميع: يتم تجميع الأجزاء المتحركة المهمة (الأساسية، والمنزلقات، والدفعات) قبل التشطيب النهائي باستخدام الحاسب الآلي للتخلص من اختلافات الخطوات.
نسيج EDM: لوحات الدفع محفورة كهربائيًا معًا لمنع خطوط الفراق المرئية.
قطع الأسلاك: يستخدم المراجع المقدمة من NC لمحاذاة مستوى الميكرون.
مدفوعة بالفلسفة:
Zhongyue Mould هي شركة رائدة في صناعة قوالب غطاء مكيف الهواء بالحقن البلاستيكي. يتمتع فريق المهندسين والمصممين ذوي الخبرة العالية لدينا بعقود عديدة من الخبرة المشتركة في تصميم وتصنيع قالب غطاء مكيف الهواء البلاستيكي. نحن نقدم خدمة شاملة، متخصصة في إنتاج قوالب غطاء مكيف الهواء عالية الجودة وعالية الدقة. لقد ساعدنا أيضًا العديد من العملاء في تخصيص أنواع مختلفة من خطوط تشكيل غطاء مكيف الهواء البلاستيكي.
يمكننا أيضًا تقديم مساعدة شاملة في إدارة عملية الإنتاج الخاصة بك. سيقوم قسم المشتريات بشراء المواد الخام عالية الجودة، بينما يقوم القسم الفني باختيار التركيبة البلاستيكية المناسبة. وفقًا لمعايير غطاء مكيف الهواء البلاستيكي ومتطلبات عمر القالب ووضعه في السوق، سنختار معلمات غطاء مكيف الهواء البلاستيكي الأكثر ملاءمة وهيكله وما إلى ذلك. تتيح لنا قدرتنا الإنتاجية الواسعة تقديم أغطية مكيف الهواء البلاستيكية على الفور وبأسعار تنافسية وجودة مضمونة.
