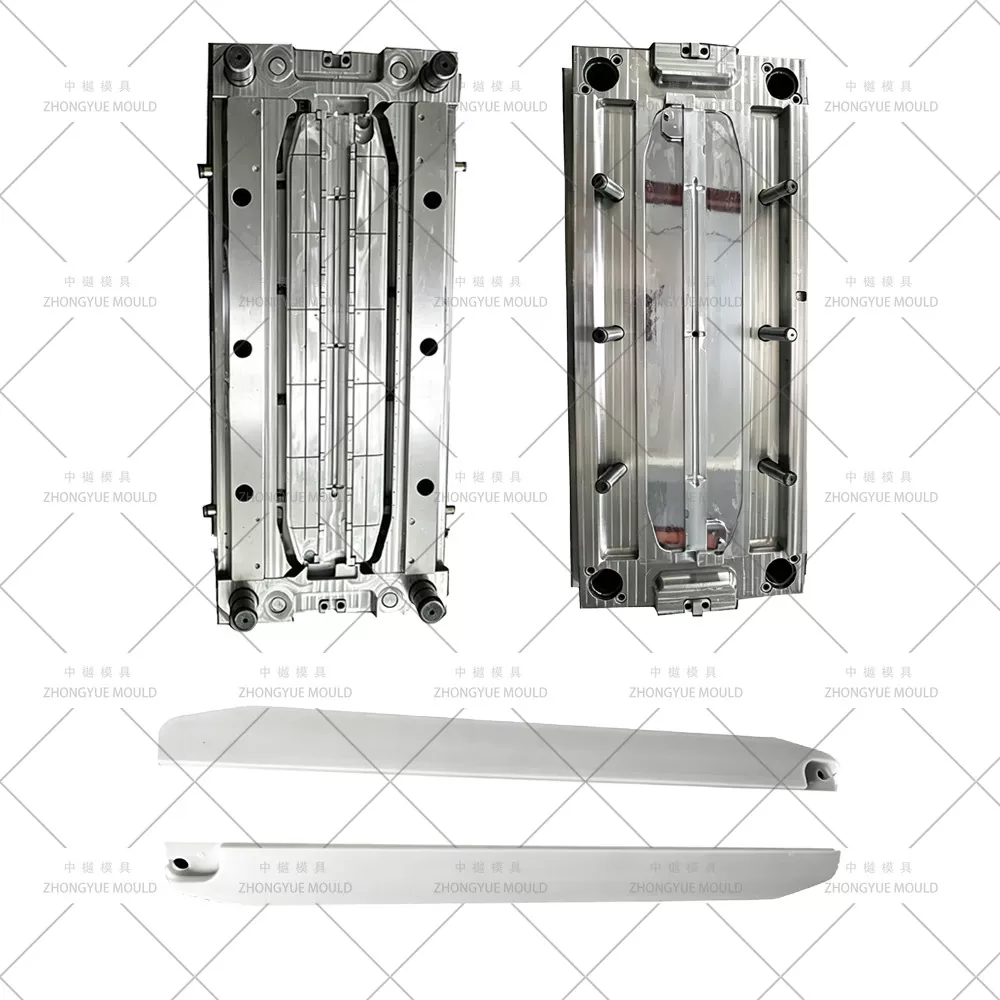

قالب ثلاجة بلاستيك

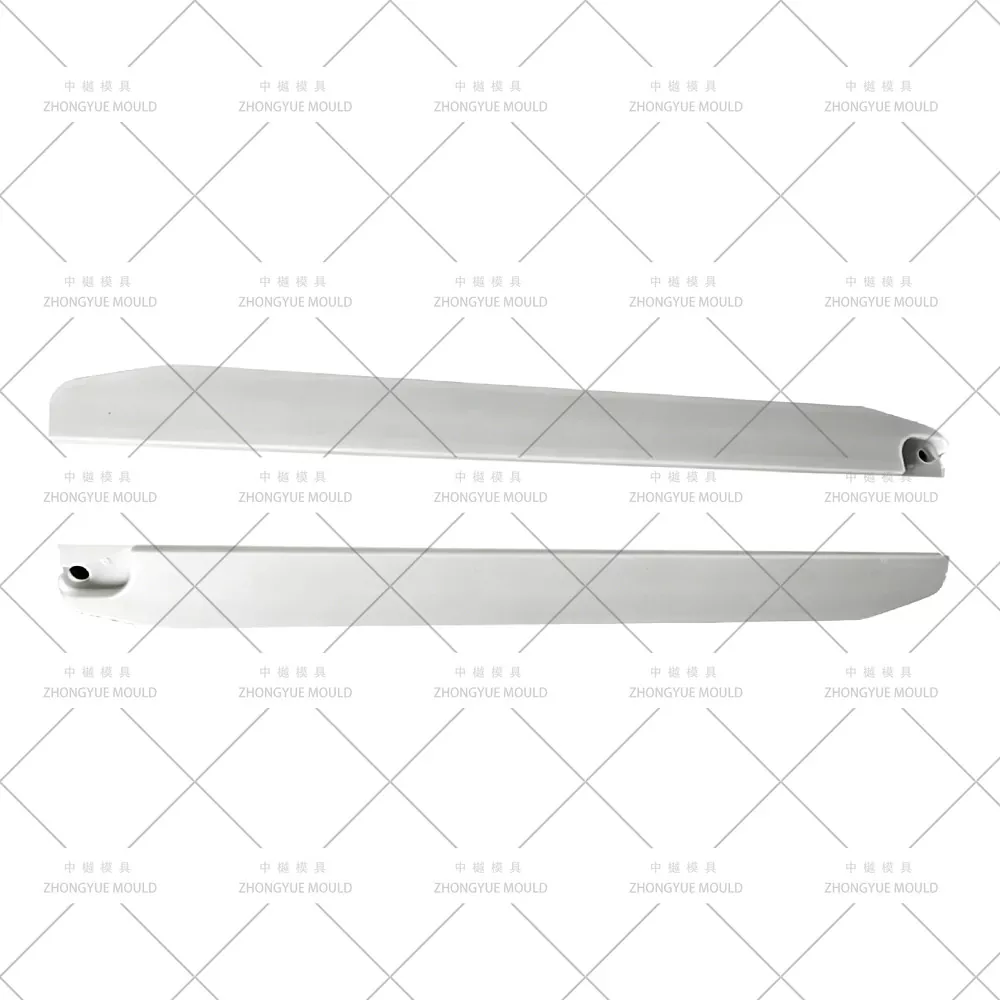

يعد مقبض باب الثلاجة مكونًا جماليًا وعمليًا بالغ الأهمية، حيث يدمج العمود والمقبض في وحدة واحدة. في Zhongyue Mould، نقدم قوالب ثلاجة بلاستيكية عالية الدقة مصممة للإنتاج الضخم لكل من مقابض حجرة التجميد والقابلة للتحويل.

باستخدام تقنية 1-Mould-2-Cavities المتقدمة، تسمح قوالبنا للمصنعين بإنتاج تصميمين مختلفين للمقبض في وقت واحد خلال دورة واحدة. يعمل هذا النهج على تحسين كفاءة الإنتاج بشكل كبير وتقليل تكاليف التصنيع مع الحفاظ على معايير المظهر الصارمة التي تتطلبها صناعة الأجهزة.

التحدي الفني: لماذا يصعب التعامل مع القوالب

يتم تصنيف مقابض أبواب الثلاجة على أنها أجزاء طويلة ورقيقة الجدران ذات أشكال هندسية معقدة. وتشمل التحديات الأساسية ما يلي:

جودة السطح: لا يُسمح بعلامات البوابة أو علامات اللحام أو الفقاعات أو الخدوش.

الهندسة المعقدة: تشتمل الميزات على قطع سفلية عميقة (تصل إلى 14.3 مم)، وأضلاع معززة، ونوافذ عرض، وأسطح منحنية.

دقة الأبعاد: يجب أن تكون أسطح التزاوج (S1 وS2) مسطحة تمامًا حتى تتمكن من الاتصال بسلاسة مع غلاف الباب.

تدفق المواد: مع أطوال تتجاوز 900 مم (لمقابض الفريزر) ومتوسط ​​سمك الجدار 1.8 مم، يعد الحفاظ على توازن تدفق الذوبان على مسافة طويلة أمرًا بالغ الأهمية.

الحل الهندسي لـ Zhongyue

للتغلب على هذه التحديات، قمنا بتنفيذ تصميم قوي للقالب يركز على ثلاث تقنيات أساسية: البوابات، والتبريد، وإزالة القوالب.

1. نظام التشغيل الساخن للصمام المتسلسل (خطوط اللحام صفر)

لمنع خطوط اللحام القبيحة على السطح المرئي للمقبض، نستخدم نظام التشغيل الساخن لصمام إبرة التوقيت.

التكنولوجيا: التحكم في الصمام المتسلسل أحادي الاتجاه (G1 → G2 → G3 → G4 → G5).

الهيكل: يجمع بين فوهة حرارية أولية ولوحة عداء ساخنة وفوهات حرارية ثانوية.

الفائدة: من خلال التحكم في وقت الفتح/الإغلاق لكل فوهة عبر ملفات لولبية وجهاز تحكم، فإننا ندير مقدمة تدفق الذوبان. يؤدي هذا إلى إزالة علامات اللحام بشكل فعال أو نقلها إلى أسطح مخفية غير حرجة.

التصميم: 5 بوابات لمقبض الفريزر الأطول و4 بوابات للمقبض الأقصر القابل للتحويل، مما يضمن تعبئة متوازنة.

[أدخل الصورة: الشكل 3 - تخطيط نظام البوابات]

2. آلية سحب وإزالة القوالب الأساسية متعددة الاتجاهات

مع توزيع القطع السفلية عبر مستويات مختلفة (T1–T7)، لن ينجح الطرد البسيط. يدمج قالبنا أنظمة إزالة القوالب المتعددة:

[أدخل الصورة: الشكل 5 - عمود الدليل المائل وآلية شريط التمرير]

3. نظام تبريد ثلاثي الأبعاد للتوازن الحراري

التبريد غير المتكافئ يؤدي إلى الاعوجاج. لقد قمنا بتصميم تخطيط متطور لتبريد المياه:

إدخالات القالب الثابتة: 8 مجموعات من قنوات التبريد (حوالي 15 مم من جدار التجويف).

إدخالات القالب المتحركة: 6 مجموعات من الدوائر (أنابيب دائرية + آبار مياه حاجزة).

المتزلجون: أنابيب مياه دوارة مخصصة للمنزلقات الكبيرة.

النتيجة: تبريد سريع وموحد، وموازنة درجة حرارة القالب بين 80-90 درجة مئوية لمنع الانكماش والإجهاد الداخلي.

عملية عمل القالب

الحقن: يدخل البلاستيك المصهور (ABS) من خلال الفوهات الساخنة للصمام المتسلسل (G1 – G5) في تسلسل زمني.

الفتح والسحب الأساسي: يتم فتح القالب، وتقوم دبابيس التوجيه ذات الزاوية بتحريك المنزلقات من أجل السحب الأساسي الجانبي.

الطرد: تقوم لوحة الدفع بتنشيط قضبان الدفع المستديرة وكتل الدفع لإخراج المقابض النهائية (المسافة: 60 مم).

إعادة الضبط: تعود جميع المكونات إلى مواقعها الأولية، وتكون جاهزة للدورة التالية.
