ZHONGYUE MOLD هي شركة صينية محترفة لتصنيع قوالب الحقن تقوم بتوريد قوالب صناديق تخزين سعة 10 لترات / قوالب حقن حاويات تخزين منزلية سعة 10 لتر (صناديق تنظيم مستطيلة، خزانة/ألعاب/صناديق مستندات) لتجار الجملة العالميين للمنتجات المنزلية ومحلات السوبر ماركت والعلامات التجارية الخاصة. صندوق التخزين سعة 10 لتر عبارة عن منظم صغير للمنزل/المكتب - وهو مصبوب بشكل شائع في PP (البولي بروبيلين، MFR 8–15 جم/10 دقيقة، اختياريًا مع مثبت للأشعة فوق البنفسجية ولون رئيسي) مع سطح خارجي ناعم أو خفيف VDI 27–30 من الجلد المحبب (وجه داخلي من الساتان SPI B1/B2) لسهولة التنظيف والمظهر الجذاب. تتميز قوالبنا الصندوقية سعة 10 لتر بحاجز مركزي + BeCu (نحاس البريليوم) يُدخل التبريد في نصف قطر الزاوية السفلية، وبوابة غواصة مخفية على الحافة العلوية أو الحافة الداخلية (لا توجد بقايا بوابة مرئية)، وسمك جدار تم التحقق منه بواسطة DFM (1.8-2.5 مم)، وتصميم تجويف فردي (1×1) مع قالب غطاء اختياري مطابق بتجويفين أو 4 تجاويف لتحقيق إنتاج يومي متوازن. يتم التعامل مع الجزء السفلي من مقبض الحمل (إن وجد) من خلال ملحق صغير فضفاض أو شريحة زاوية صغيرة.
بدءًا من صناديق التخزين المستطيلة القابلة للتكديس سعة 10 لتر (مع/بدون تجويف مقبض الحمل)، وأغطية المفصلات أو الأغطية الملائمة (الشفافة/الملونة)، وحتى صواني التقسيم الداخلية (قالب منفصل اختياري)، فإننا نقدم مراجعة كاملة لـ DFM وتحليل تبريد/تعبئة تدفق القالب قبل قطع الفولاذ.
|
غرض |
المواصفات / الخيارات |
|
|
غرض |
المواصفات / الخيارات |
|
|
اسم القالب |

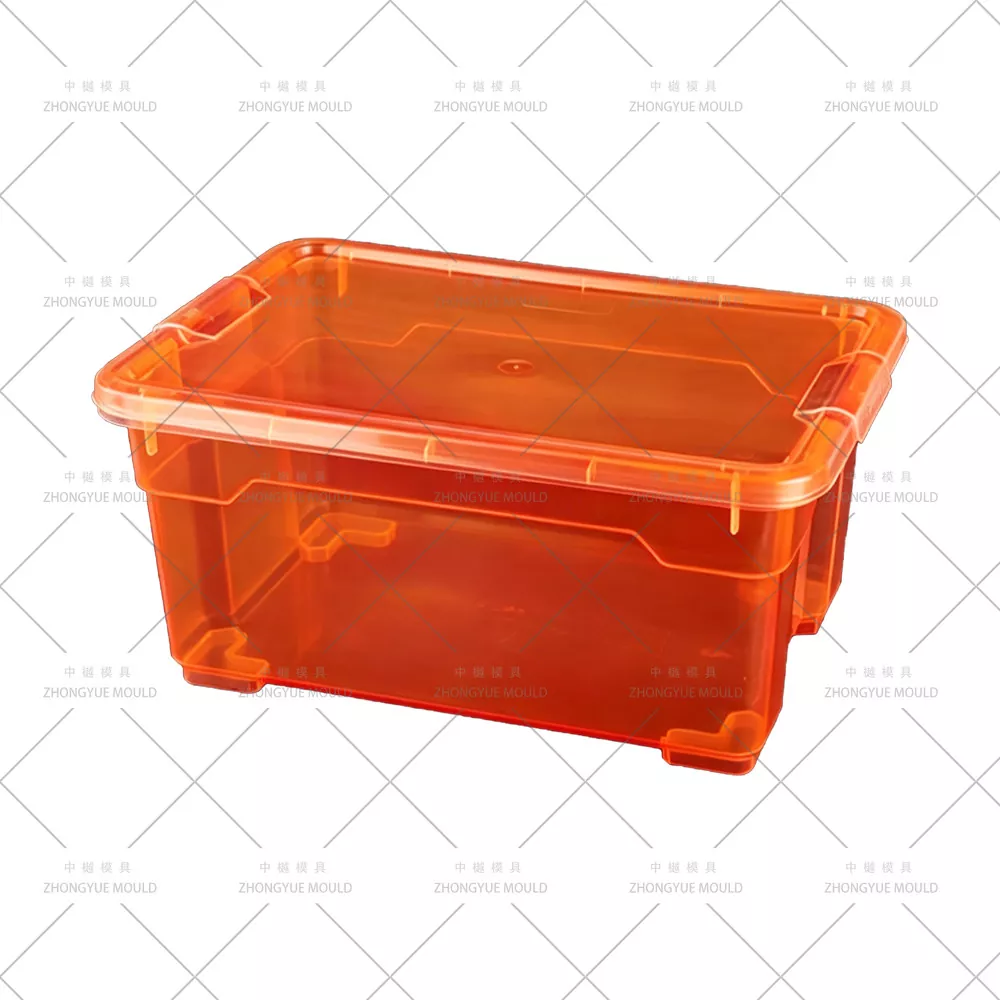

صندوق تخزين بلاستيكي سعة 10 لتر (حاوية / صندوق تنظيم) قالب حقن |
|
|
التجويف والفولاذ الأساسي |
التجويف: P20 (HRC 28–33) ستاندرد؛ 718H (HRC 33–38) أو 2738HH اختياري؛ النواة: P20 / 718H؛ إدراج/شريحة صغيرة: نيتريد H13(2344 ESR). |
|
|
قاعدة العفن |
LKM / DME / HASCO / تصميم ذاتي (النوع 350×450 مم – 450×550 مم، الوزن 1.0–2.0 طن) |
|
|
تجاويف |
الجسم: 1 × 1 قياسي؛ الغطاء: 1×1، 2×1، 2×2، 4×1 اختياري ليتناسب مع مخرجات الجسم |
|
|
نظام عداء |
معيار العداء البارد (البوابة الفرعية على الحافة العلوية الداخلية)؛ طرف ساخن (YUDO/SYNVENTIVE ذو طرف واحد مفتوح) اختياري للحجم الكبير |
|
|
نوع البوابة |
بوابة غواصة (كامنة) على الحافة / الحافة العلوية الداخلية؛ إمكانية البوابات المباشرة ذات الطرف الساخن |
|
|
طرد |
دبابيس القاذف على حافة القاعدة + شريط متجرد اختياري؛ نادرًا ما تكون هناك حاجة إلى مساعدة جوية (سحب ضحل يصل إلى 180-250 ملم) |
|
|
تبريد |
الحاجز المركزي Ø8–10mm + إدراج BeCu @ نصف قطر الزاوية السفلية؛ دائرة مائية معزولة ΔT ≥ 3–4 درجة مئوية |
|
|
الشرائح / إدراجات |
0-1 شريحة زاوية صغيرة أو ملحق فضفاض لتقويض مقبض الحمل (إن وجد)؛ نيتريد H13 |
|
|
الانتهاء من السطح |
التجويف: SPI B1 satin std.، VDI 27–30 حبيبات خفيفة اختيارية؛ الأساسية/الداخلية: طلاء SPI B1؛ الشعار: إدراج قابل للتغيير |
|
|
العمر المتوقع للقالب |
≥300000 طلقة (P20)؛ ≥500,000 طلقة (718 ساعة)؛ ≥800,000 طلقة (إدراج نيتريد H13) |
|
|
مادة القولبة الموصى بها |
PP (MFR 8–15 جم/10 دقائق)، PP+UV (الشرفة/التخزين)، الأصبغة الرئيسية لكل طلب؛ الغطاء: PP/PS/ABS اختياري |
|
|
برامج التصميم |
UG NX، Pro/E، SolidWorks، AutoCAD، Mouldflow (التبريد + الاعوجاج) |
|
|
مراقبة التسامح |
±0.1 ملم بشكل عام؛ ±0.15 ملم على الطول/العرض/الارتفاع؛ تسطيح الحافة العلوية ±0.25 مم؛ خلوص ملائم للمكدس 0.2–0.4 مم (تم التحقق منه مع غطاء dwg) |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروع قالب صندوق التخزين البلاستيكي القادم أكثر إشراقًا!

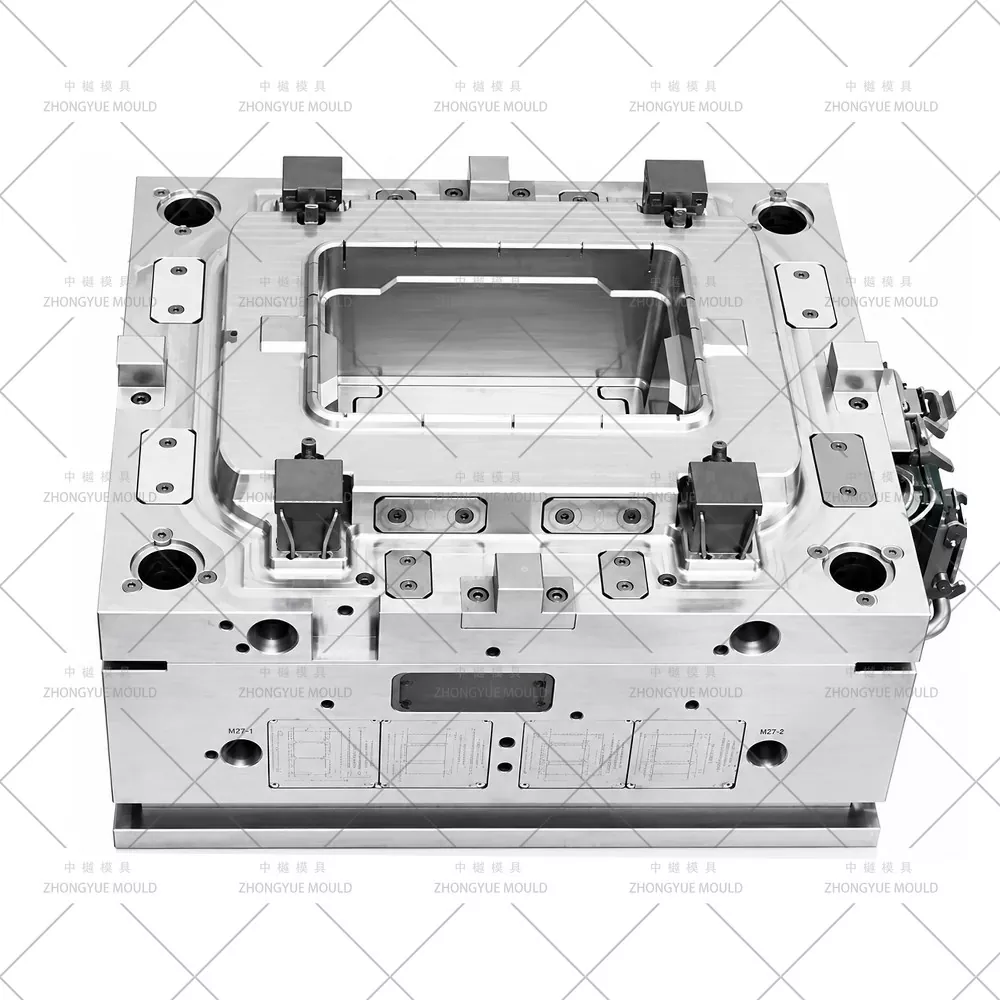

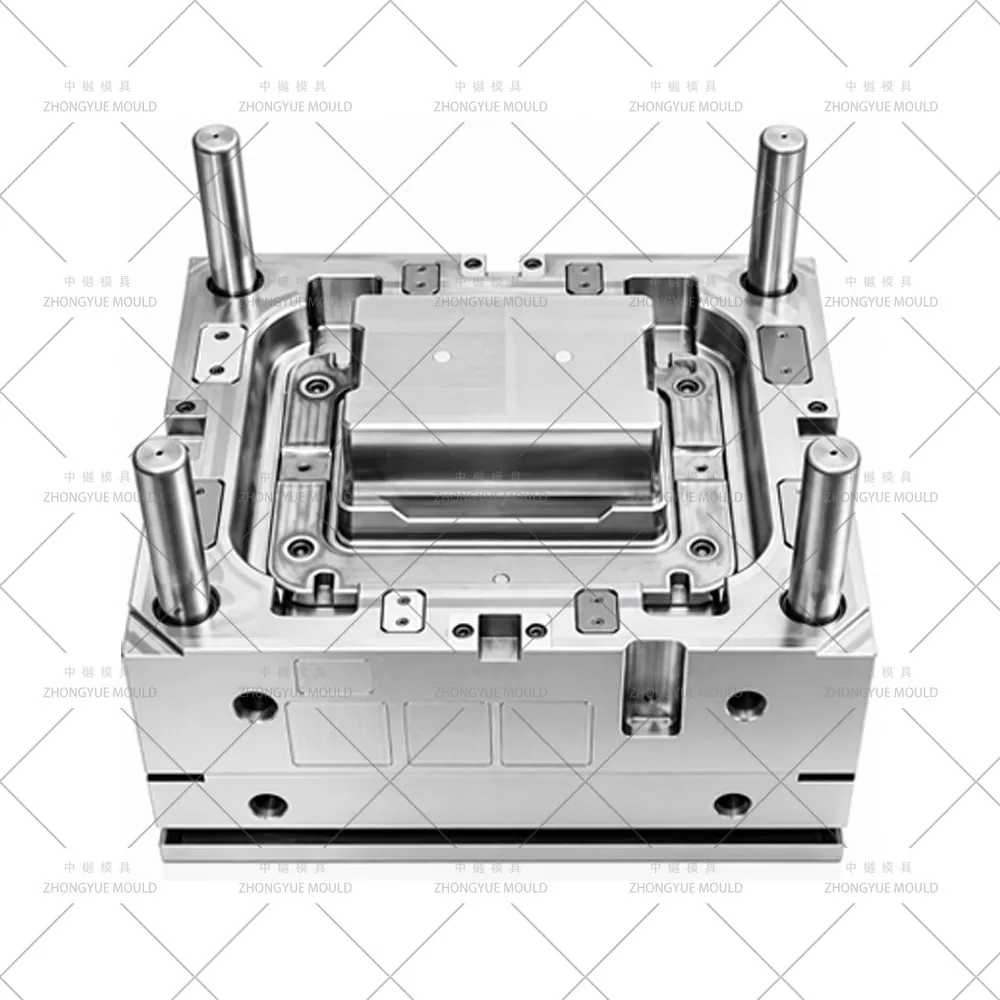

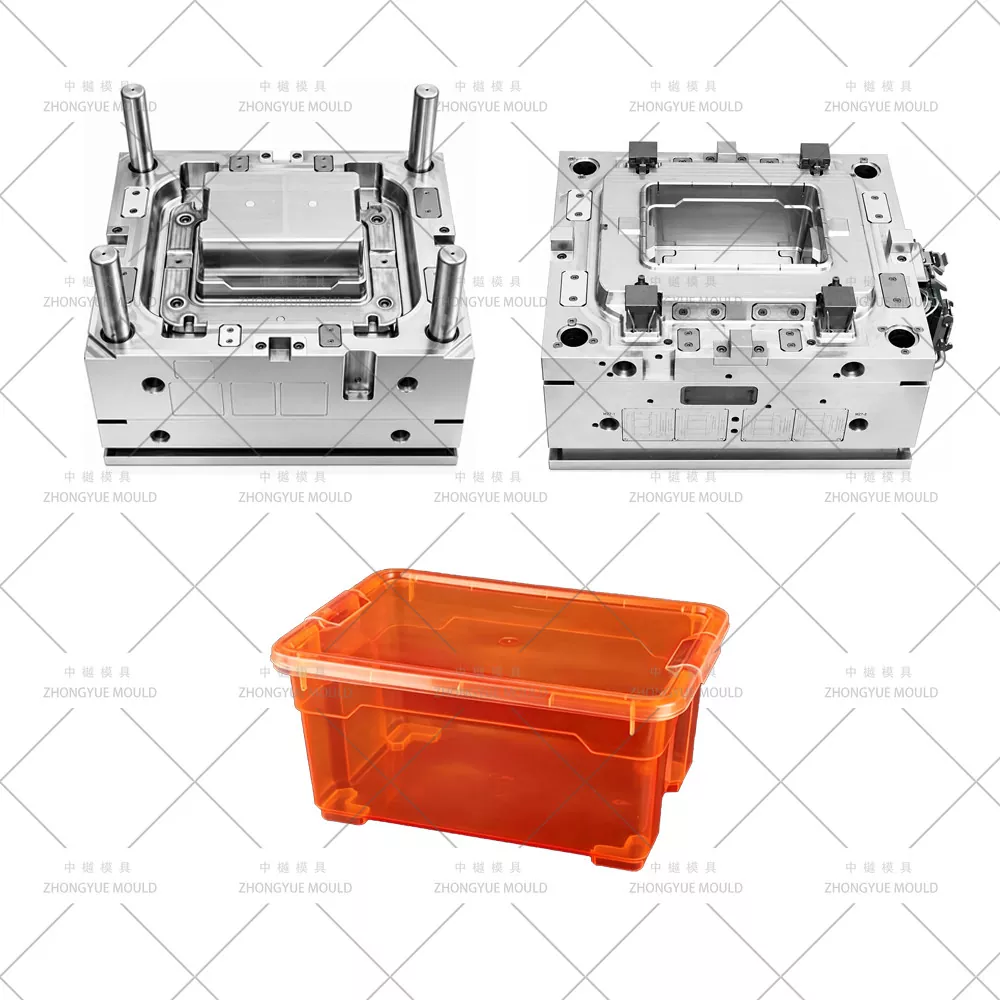

قالب صندوق التخزين البلاستيكي عبارة عن أداة تجويف وقلب مصممة خصيصًا تستخدم في آلة التشكيل بالحقن. يتكون القالب من تجويف مجوف (يشكل محيط الصندوق الخارجي، وتراص الشفاه، وتجويف المقبض) ونواة (تشكل الحجم الداخلي). عندما يتم تسخين راتينج PP ليذوب (~ 180-230 درجة مئوية) وحقنه تحت ضغط عالٍ في القالب المغلق، يملأ البلاستيك المنصهر كل زاوية - بما في ذلك تجاويف المقبض وحواف التراص. بعد مرحلة تبريد قصيرة (دورة نموذجية من 18 إلى 30 ثانية لصندوق PP سعة 10 لتر)، يتصلب البلاستيك، ويفتح القالب، ويتم إخراج صندوق التخزين النهائي.
هذه العملية - القولبة بالحقن - هي معيار الصناعة للإنتاج المتكرر عالي الكفاءة للحاويات المنزلية المستقرة الأبعاد. يمكن لقالب صندوق تخزين سعة 10 لتر جيد البناء من ZHONGYUE MOLD إنتاج ما بين 300000 إلى 500000+ طلقة (P20) أو 800000-1000000+ لقطة (718H) بسماكة جدار ثابتة وتعريف زاوية حاد وتشطيب نظيف لخط الفراق.
يجب أن يتحمل قالب صندوق التخزين المتين سعة 10 لتر قوة التثبيت النموذجية (آلات 350T-650T) والتدوير الحراري المتكرر. قوالبنا مبنية على:
قالب فولاذي عالي الجودة — تجويف وقلب بمعيار P20 (HRC 28–33) الصلب، قابل للترقية إلى 718H (HRC 33–38) أو 2738HH لعمر أطول واحتفاظ أفضل بالتلميع/الملمس.
أبعاد التجويف المصنعة بدقة - تم تعويض انكماش البولي بروبلين بنسبة تتراوح بين 1.2 إلى 1.8% بدقة؛ طول/عرض الصندوق ±0.15 مم، وتسطيح الشفاه المكدس ±0.25 مم، مما يضمن مقعد غطاء مثالي وقابلية للتكديس عبر الدُفعات.
حاجز فعال + نظام تبريد BeCu - حاجز مركزي بقطر 8–10 مم من خلال القلب + إدخال BeCu (MOLDMAX™/Ampcoloy) في نصف قطر الزاوية السفلية حيث يثخن الجدار - يعزل المدخل والمخرج ΔT ≥ 3–4 درجة مئوية، ويقصر الدورة ويقلل من الاعوجاج.
سطح داخلي أملس وملمس خارجي يمكن التحكم فيه - مصقول بشكل أساسي إلى SPI B1/B2 (سهل التحرير، صندوق داخلي أملس)؛ Cavity SPI B1 من الساتان القياسي أو الجلد الخفيف VDI 27–30 بناءً على طلب العميل - لا يوجد نقش EDM من الروطان/المنسوج ما لم يتم طلب ذلك بشكل خاص.
شريحة صغيرة مقاومة للاهتراء / ملحق فضفاض (إذا كان مقبض الحمل موجودًا) - إدراج صغير من النيتريد H13 (2344 ESR) أو شريحة ضحلة لتجويف المقبض؛ التحقق من وجود تداخل في التجميع ثلاثي الأبعاد.
تصميم ذو تهوية عميقة — فتحات تهوية لخط الفصل 0.01–0.015 مم + دبابيس تهوية في منطقة التعبئة الأخيرة لمنع الاحتراق/اللقطة القصيرة عند سحب ~200–250 مم.
|
نوع القالب |
الوصف / التطبيق |
|
قالب صندوق تخزين ذو تجويف واحد سعة 10 لتر (قياسي) |
صندوق واحد لكل جرعة - الأفضل لحاوية سعة 10 لتر؛ التبريد الأمثل ومراقبة الجودة؛ 1 × 1 تجويف قياسي للجسم |
|
قالب غطاء متعدد التجاويف (2×1 / 2×2 / 4×1) |
غطاء مطابق مصبوب بشكل منفصل - دورة أقصر (8-15 ثانية) → 2 أو 4 تجاويف لتحقيق التوازن مع مخرجات الجسم |
|
قالب صندوق تخزين قابل للتكديس بزوايا معززة |
تم تصميم التضليع الإضافي في سوق دبي المالي لمنع تشويه البرميل؛ قلب منفس؛ غالبًا ما يتم اقتباسه باستخدام قالب غطاء منفصل |
|
صندوق تخزين + قالب إدخال المقسم (أداة منفصلة اختيارية) |
صينية التقسيم الداخلي / المقسم المتحرك — سحب بسيط، تجويف 1 × 1 أو 2 اختياري؛ ليست مصبوبة عائليًا مع الصندوق الرئيسي |
|
إصدار مقبض الحمل (إن أمكن) |
مقبض جانبي مع تقويض → إدراج صغير فضفاض أو شريحة زاوية ضحلة؛ نفس قاعدة القالب مع تعديل طفيف |
اتساق المنتج = رضا العملاء - يتم تكديس كل صندوق بسعة 10 لتر، وغطاء المقاعد مربع، وأبعاد قابلة للتكرار من دفعة إلى دفعة.
القوة والتكامل الهيكلي - التوزيع الصحيح لسمك الجدار (1.8-2.5 مم) وتعزيز الزوايا المصممة في DFM ← الصناديق تحمل الأحمال الثقيلة دون انتفاخ أو تشقق.
⚡دورة أقصر ومخلفات أقل — تبريد موضعي من نوع BeCu + حاجز متوازن ← وقت تبريد أقل (من 18 إلى 30 ثانية نموذجيًا)، وعدد أقل من حالات رفض الحوض/التباعد، وتكلفة أقل للوحدة.
مرونة التصميم - يستوعب القالب الشعار المنقوش ومنطقة VDI الاختيارية ذات الحبيبات الخفيفة أو المنطقة شديدة اللمعان (إدراج S136) وتجويف المقبض المدمج ومنطقة وضع العلامات وتغيير اللون MB عبر نفس القالب.
ضمان توافق الغطاء مع الصندوق - نتحقق من خلوص غطاء المقعد (0.2-0.4 مم) باستخدام رسومات الجسم والغطاء قبل قطع الفولاذ.
|
قطاع السوق |
الاستخدام والنظر في العفن |
|
تنظيم الأسرة/المنزل |
الملابس والألعاب والأشياء الموسمية - يجب أن يكون الصندوق خفيف الوزن ولكن صلبًا وذو حواف مستديرة من أجل السلامة؛ غطاء شفاف اختياري (مصبوب في PS/ABS - قالب منفصل) |
|
تخزين المكتب والأرشيف |
المستندات والقرطاسية - عتبات خارجية موحدة لتناسب الرفوف؛ سطح مسطح لتكديس صناديق الملفات |
|
التجزئة الخفيفة / العلامة الخاصة |
المظهر مهم - الساتان الناعم أو حبيبات VDI الخفيفة، ومرونة اللون MB، وإدراج قابل للتغيير لشعار العلامة التجارية المنقوش |
|
صالة نوم مشتركة / غرفة أطفال |
ألوان زاهية، مساحة أصغر (مثالية 10 لتر)، مقبض حمل لسهولة الحمل - تجويف المقبض مصمم في سوق دبي المالي |
يعد اختيار شريك قالب الحقن أمرًا بالغ الأهمية. تتمتع ZHONGYUE MOLD بخبرة تزيد عن 15 عامًا في قوالب السلع المنزلية - صناديق التخزين (5 لتر - 120 لتر)، والصناديق، والكراسي، وصناديق الغبار، وسلال الروطان - مع CAD/CAM/CAE (UG NX، وPro/E، وSolidWorks، وMouldflow) الداخلي، وCNC وEDM بالحجم الكامل، وسجل تصدير إلى أوروبا وأمريكا الشمالية والجنوبية وجنوب شرق آسيا والشرق الأوسط.
نحن لا نصنع قالبًا فحسب - بل نراجع رسم الأجزاء الخاصة بك، ونجري تحليل تبريد/التواء DFM وMoldflow، ونقترح تحسينات على سُمك الجدار/البوابة/الإخراج/تقويض المقبض، ولا ننتقل إلى قطع الفولاذ إلا بعد تسجيل خروجك. يأتي كل قالب مزودًا بفيديو تجريبي T1 وعينة من الأجزاء + تقرير CMM ودليل التشغيل وقائمة قطع الغيار.

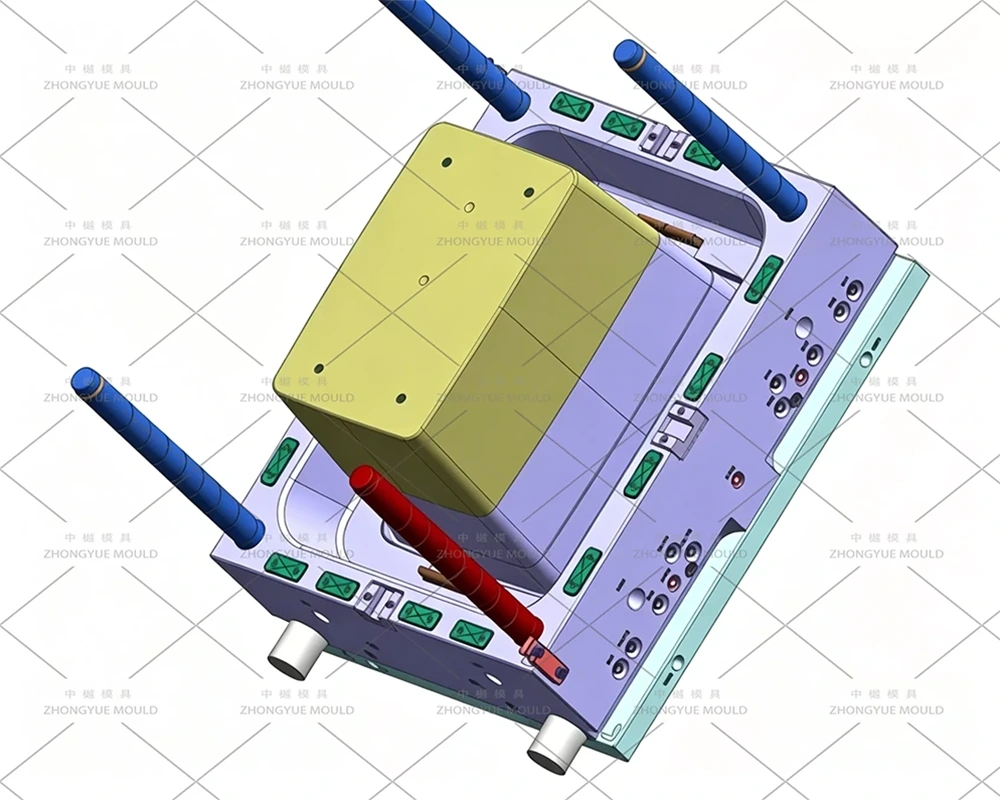

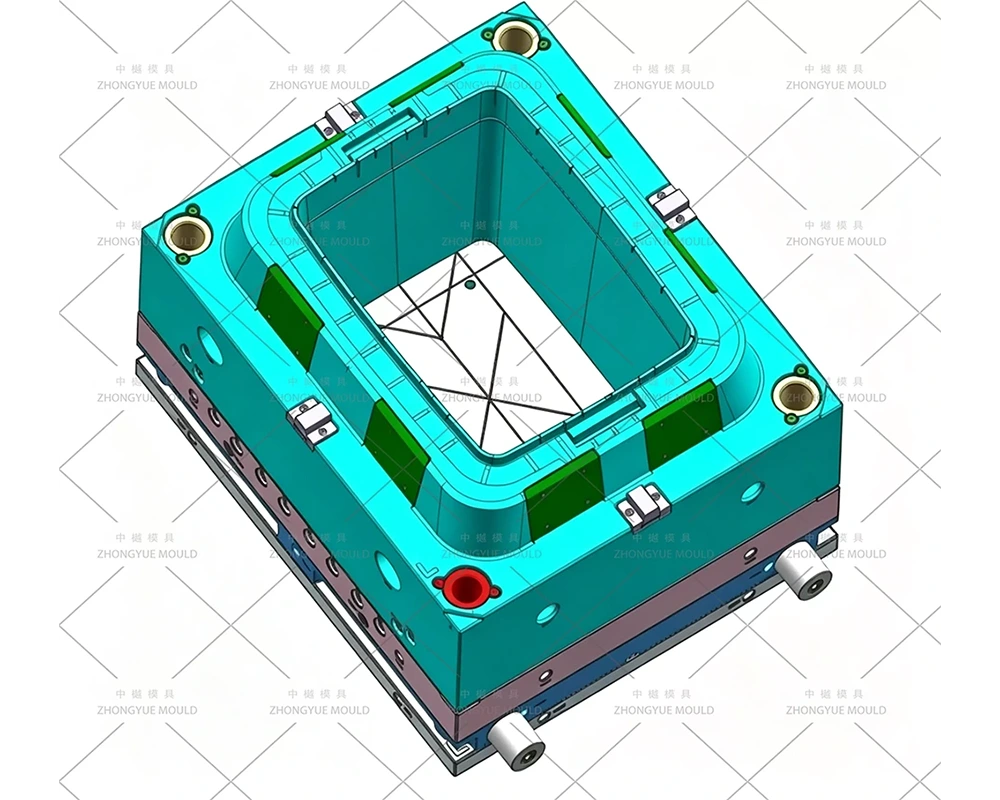

تصميم المنتجات والقوالب ثلاثية الأبعاد (مرحلة سوق دبي المالي) - احصل على التصميم ثنائي الأبعاد/ثلاثي الأبعاد (STP/IGS/X_T)؛ تحليل سمك الجدار (1.8-2.5 مم)، زاوية السحب (≥1.5 درجة ناعمة / +0.5 درجة إذا كانت الحبوب خفيفة)، موقع البوابة (غواصة على الحافة الداخلية العلوية)، تخطيط التبريد (يربك المركزي + مواصفات BeCu.)، تقويض مقبض الحمل (إدراج صغير أو شريحة)، وإزالة غطاء المباراة. تقديم تقرير سوق دبي المالي واقتراحات التحسين - مجانًا.
تأكيد المواد والصلب - P20 (قياسي) أو 718H/2738HH لكل حجم؛ قاعدة القالب LKM/DME/HASCO؛ عداء ساخن (YUDO/SYNVENTIVE) أو بوابة فرعية باردة حسب التفضيل.

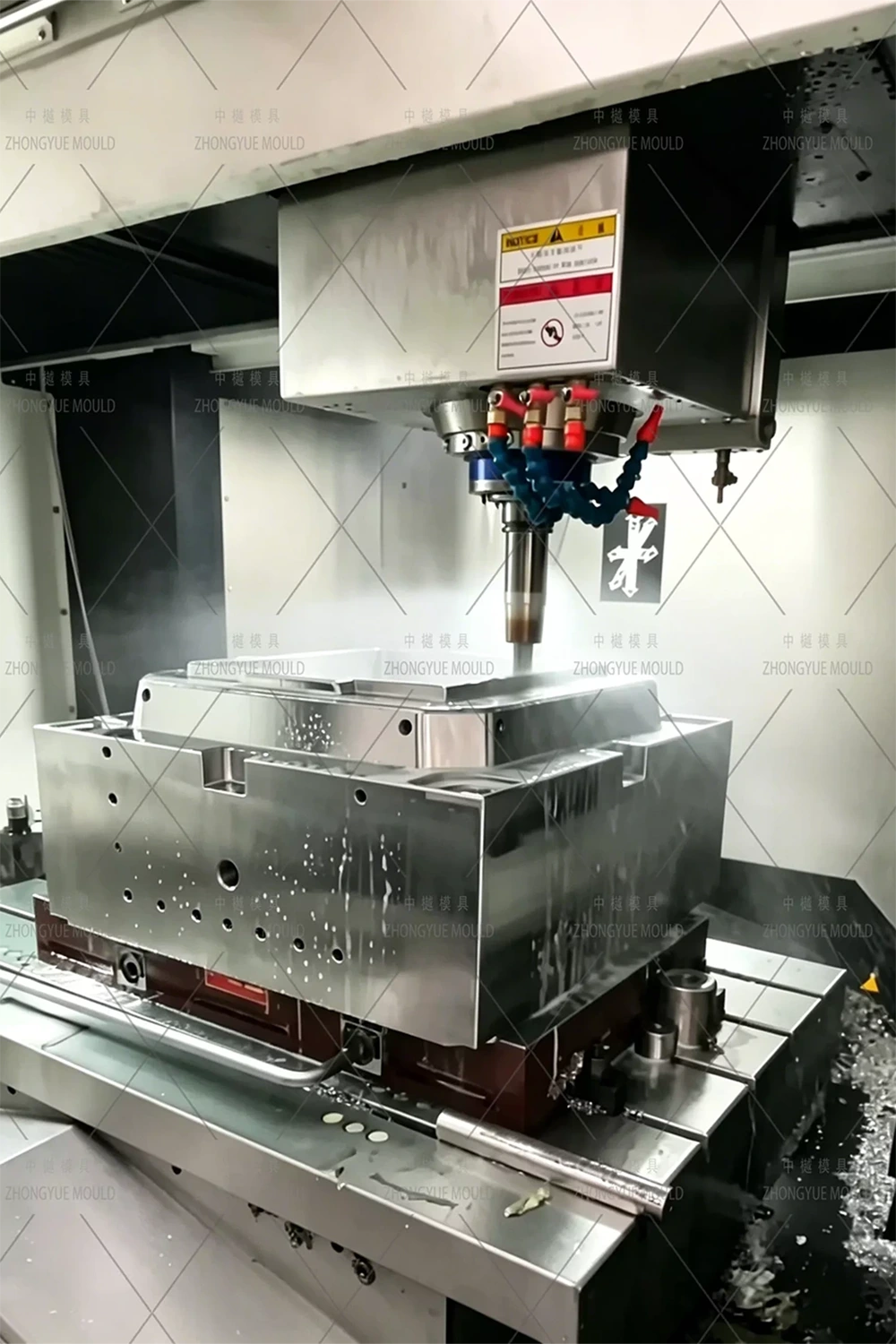

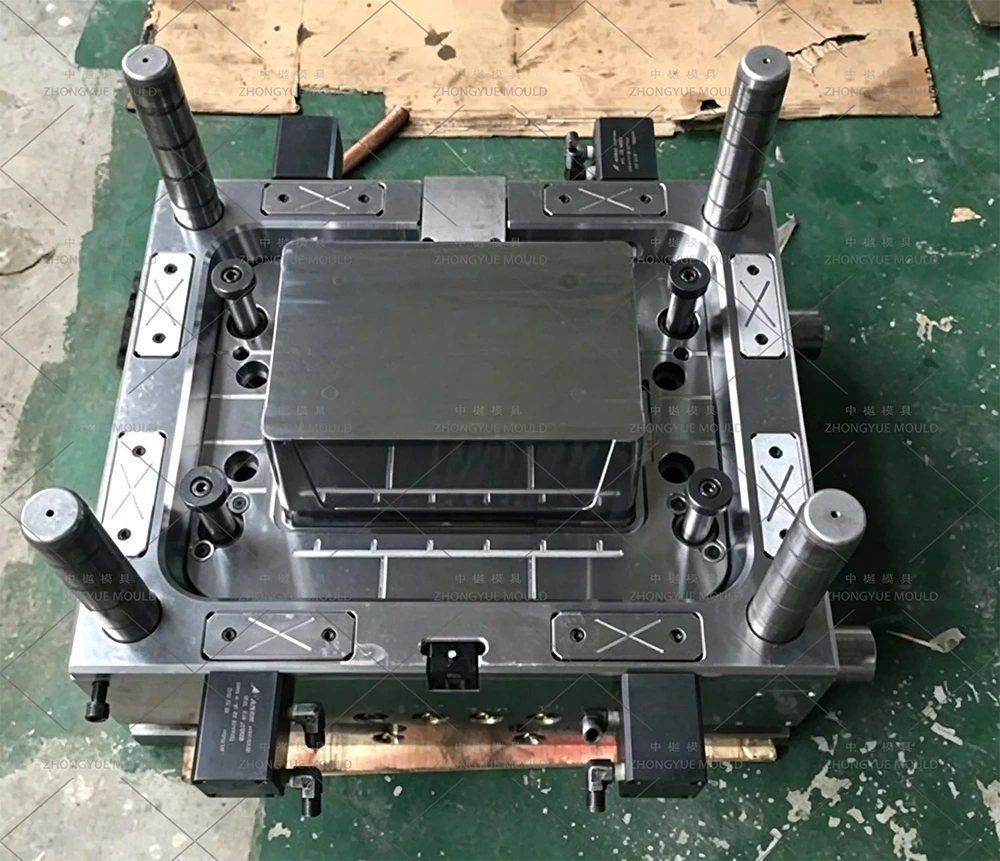

التصنيع الدقيق — تجويف وقلب خشن/تشطيب نهائي باستخدام الحاسب الآلي عالي السرعة، حفر عميق لحاجز التبريد، نيترة إدخال صغير H13 وملاءمة يدوية، تركيب إدخال BeCu وفحص الاتصال الحراري، تلميع SPI B1/B2 أو حفر ضوئي VDI.

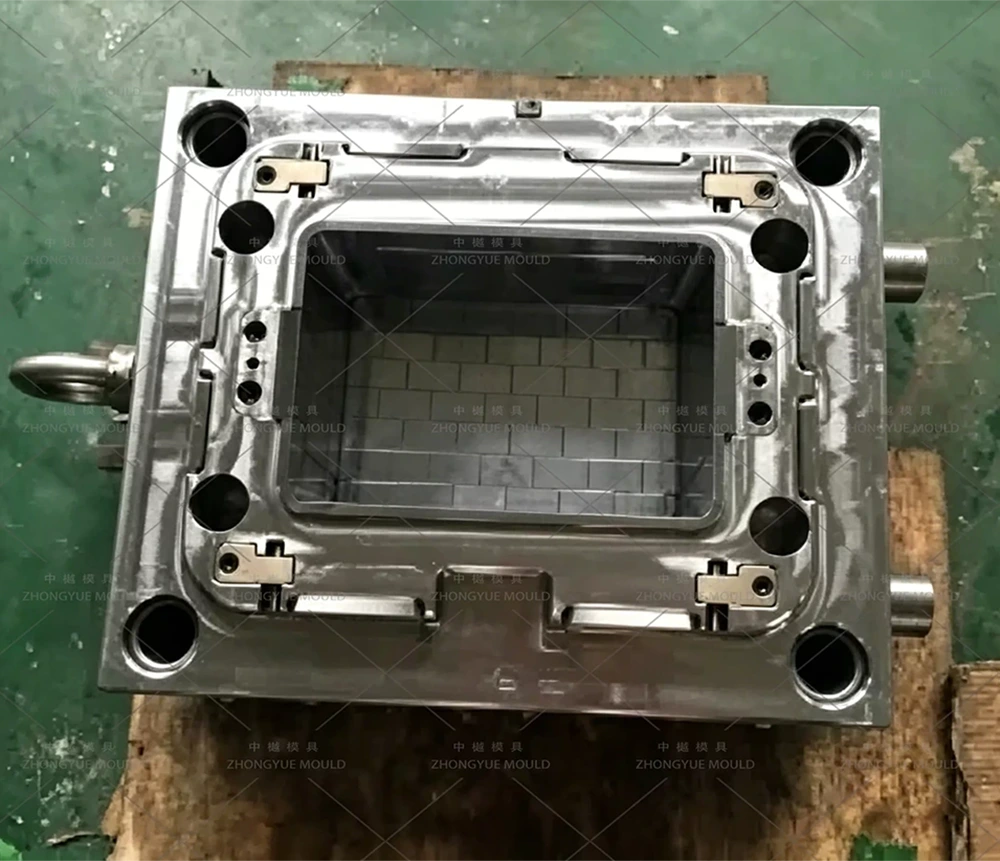

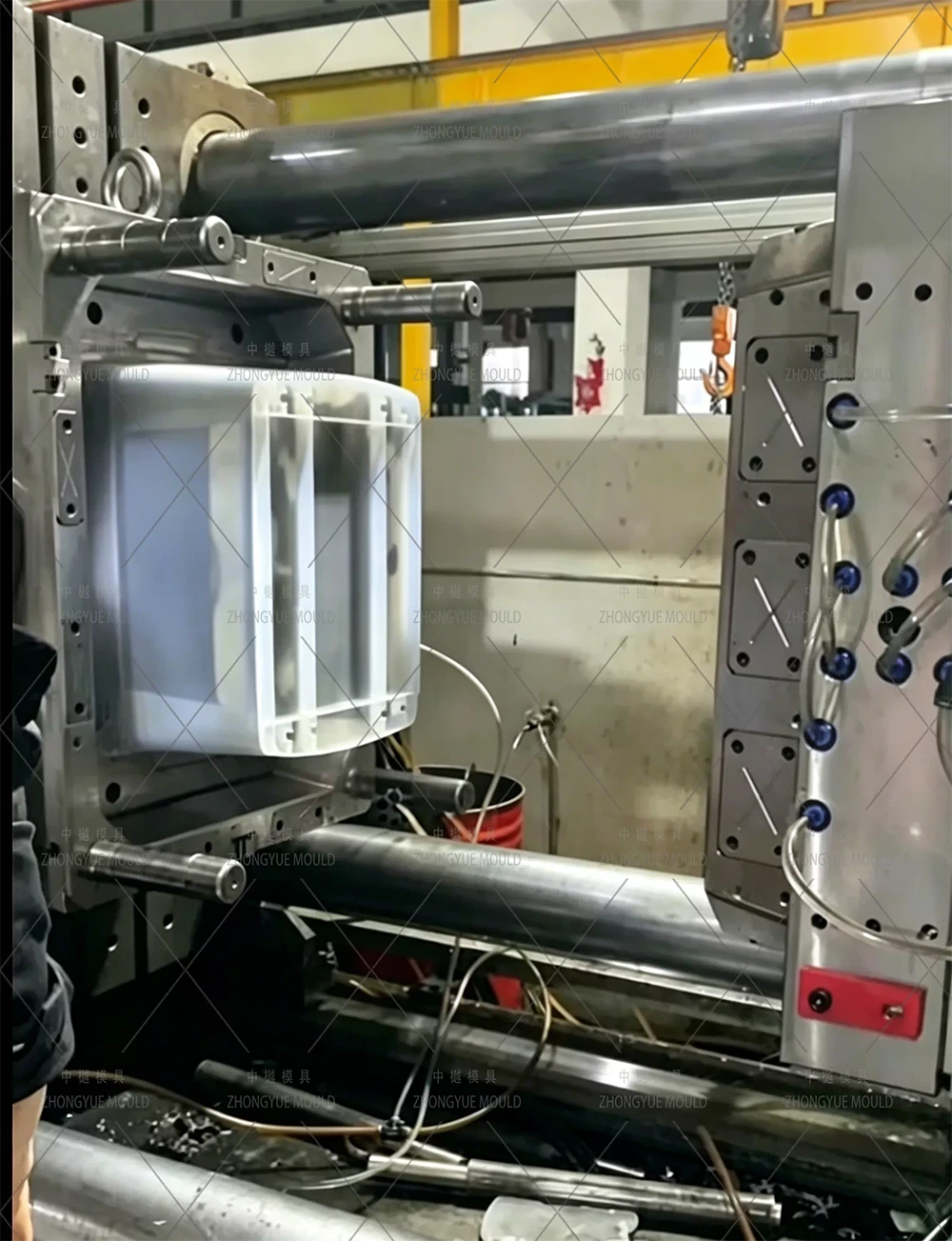

التجميع، التجربة والتصحيح T1 - يتم تشغيله على جهاز داخلي، والتحقق من البيضاوية/التسطيح، ومسح سمك الجدار، وملاءمة غطاء المقعد (إذا كانت عينة الغطاء متاحة)، وتوفير فيديو تجريبي + عينات + تقرير الأبعاد. صقل إذا لزم الأمر.
التعبئة النهائية والشحن - علبة خشبية متينة خالية من التبخير؛ دليل العفن. قطع الغيار (مسامير القاذف، وفوهات المياه، وجلبة الذباب، والإدخال الصغير إن أمكن)؛ شهادات الصلب ومستندات المعالجة الحرارية.
دعم ما بعد البيع — ضمان لمدة عام واحد (الضرر غير الصناعي)، قطع غيار مجانية، إرشادات فنية عن بعد لإعادة قطع فتحات التهوية / ضبط الطرد.
تجربة غنية بالقالب المنزلي - صناديق تخزين وصناديق وكراسي وصناديق غبار وسلال الروطان بسعة 5 لتر - 120 لترًا تم تصميمها داخل الشركة
تحليل الالتواء/تبريد تدفق القالب وسوق دبي المالي داخليًا - سُمك الجدار، وموقع BeCu، وحل قطع المقبض السفلي، والتحقق من خلوص الغطاء والجسم قبل قطع الفولاذ
تقنية BeCu Cooling + Central Baffle Expertise — دورة أسرع، واعوجاج أقل، وعمر قالب أطول لصناديق PP صغيرة الحجم سعة 10 لتر

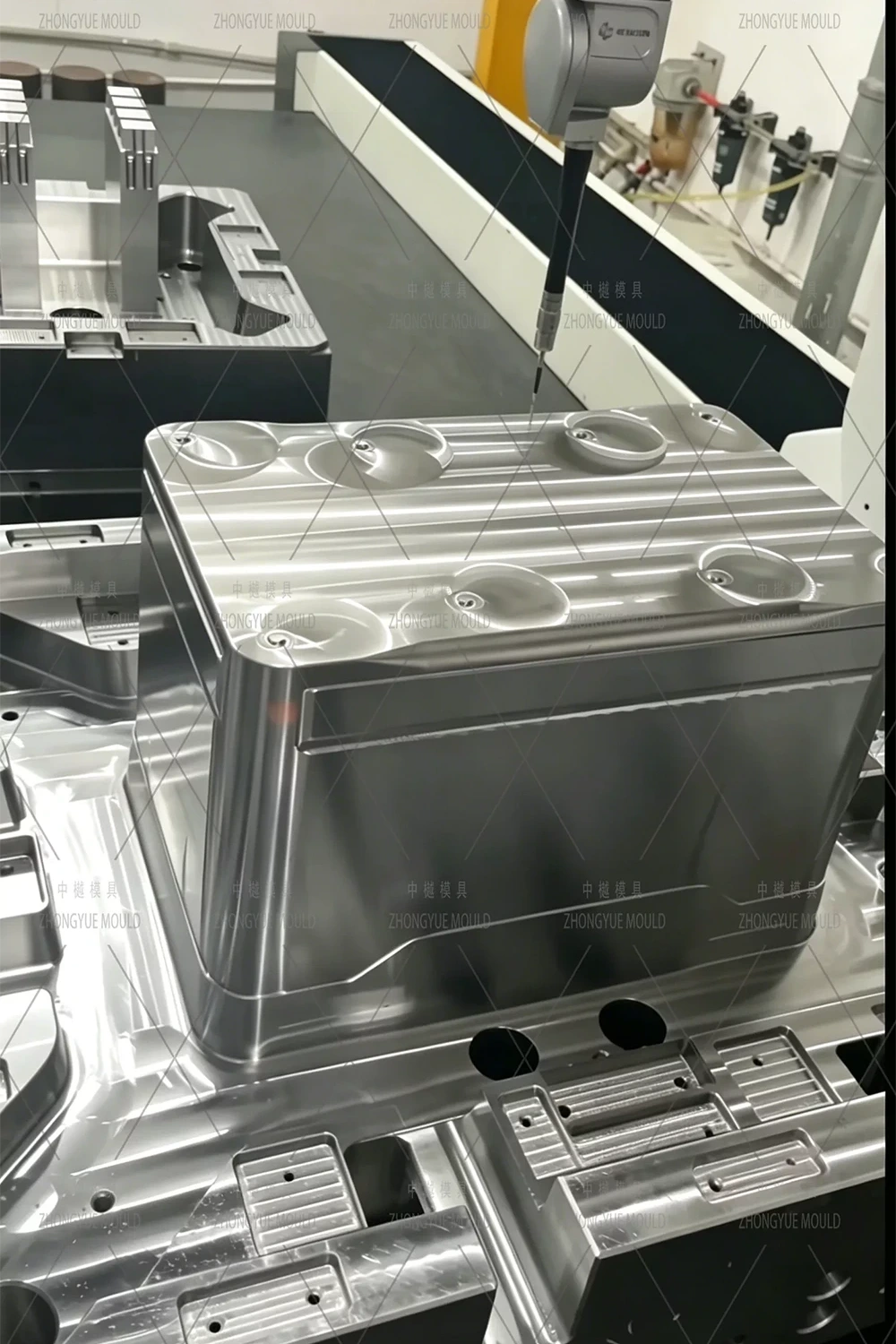

مراقبة الجودة الصارمة والتقدم الشفاف - صور الآلات الأسبوعية، وفحص CMM، والموافقة على عينة T1 (فحص الملاءمة مع الغطاء) قبل الشحن
تجربة التصدير - يتم شحن القوالب إلى أوروبا وأمريكا الشمالية وأمريكا الجنوبية وجنوب شرق آسيا والشرق الأوسط
ضمان القالب لمدة عام + توريد قطع الغيار (مدخل BeCu، إدراج صغير، دبابيس القاذف، النوابض)
س: هل تقوم أيضًا بصنع قالب الغطاء المطابق؟
ج: نعم. نقتبس جسم الصندوق سعة 10 لتر على شكل تجويف 1 × 1 والغطاء كقالب ذو تجويفين أو 4 تجاويف (دورة أقصر ~ 8-15 ثانية) لتحقيق التوازن في الإنتاج اليومي. يمكن أن يكون الغطاء PP (غير شفاف/ملون)، أو PS شفاف، أو ABS (ممتاز) — عرض أسعار منفصل.
س: ما هو الفولاذ الذي توصي به لبرنامج الطلقات من 300 ألف إلى 500 ألف؟
ج: يعتبر P20 (HRC 28–33) فعالاً من حيث التكلفة لأكثر من 300 ألف لقطة. بالنسبة للقطات من 500 ألف إلى 1 مليون أو احتفاظ أفضل بالسطح مع حبيبات VDI الخفيفة، نوصي بـ 718H (HRC 33–38) أو 2738HH.
س: بوابة الغواصة أو العداء الساخن؟
ج: الافتراضي هو البوابة الفرعية الباردة على الحافة العلوية الداخلية (الآثار المخفية، التفريغ التلقائي) - بسيطة وموثوقة. يُعد الطرف الساخن (YUDO/SYNVENTIVE ذو طرف واحد مفتوحًا) اختياريًا لعمليات التشغيل ذات الحجم الكبير للتخلص من خردة العداء.
س: هل يمكنك إضافة تجويف/تقويض مقبض الحمل؟
ج: نعم - تم تصميمه من خلال ملحق فضفاض قابل للتغيير أو شريحة صغيرة ضحلة (نيتريد H13). يتحقق سوق دبي المالي من التداخل والمسودة. المقبض نفسه ليس مصبوبًا - إنه جزء بلاستيكي/معدني تم شراؤه ويتم تجميعه بعد القولبة (أو غطاء مفصلي متكامل من البولي بروبيلين مقتبس بشكل منفصل).
س: ماذا تحتاج لاقتباس ؟
ج: رسم ثنائي الأبعاد (PDF/DWG) + نموذج ثلاثي الأبعاد (STP/IGS/X_T) أو صور واضحة بأبعاد (L×W×H، سمك الجدار، الوزن، السعة)، الحجم السنوي، عدد التجاويف المفضلة للغطاء (2×1 وما إلى ذلك)، المادة (PP MFR / UV نعم/لا). إذا كنت تريد أيضًا قالب الغطاء، فيرجى مشاركة رسم/أبعاد الغطاء أو تأكيد "نفس محيط الجزء العلوي من الجسم".
أرسل صندوق التخزين سعة 10 لتر رسمًا ثنائي الأبعاد + نموذجًا ثلاثي الأبعاد (أو عينة من الصور ذات الأبعاد التفصيلية) ومتطلبات المشروع. أخبرنا إذا كنت بحاجة أيضًا إلى قالب الغطاء المطابق. ستوفر ZHONGYUE MOLD تقريرًا مجانيًا عن سوق دبي المالي + ملخص تبريد/التواء Mouldflow + عرض أسعار رسمي خلال 24-48 ساعة عمل.
اتصل بنا الآن لبدء مشروع قالب حقن حاوية تخزين البلاستيك/صندوق التنظيم سعة 10 لتر!
