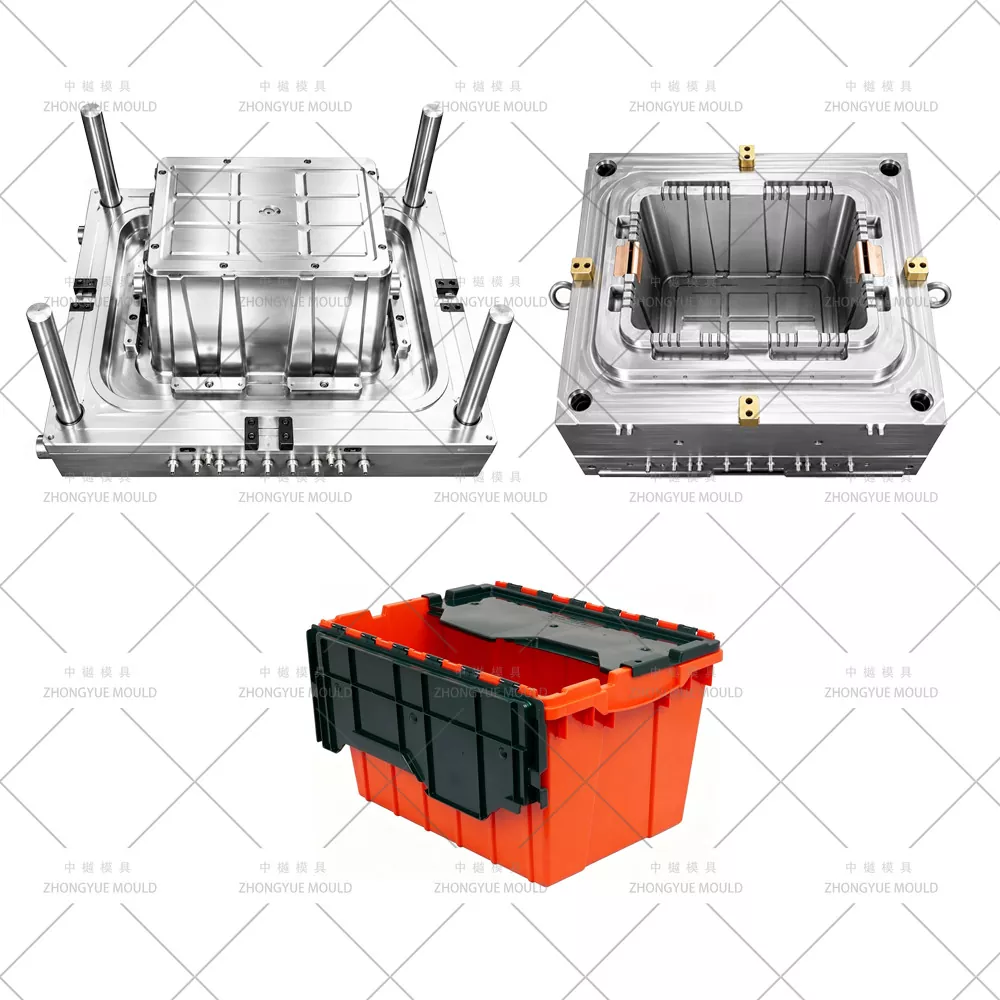

ZHONGYUE MOLD هي شركة صينية متخصصة في تصنيع قوالب الحقن تقوم بتزويد صندوق التعشيش القابل للتكديس مع قوالب ذات غطاء مرفق / أكياس PP قابلة للتعشيش من قطعة واحدة مع أغطية مفصلية متكاملة (حاويات ذات غطاء متصل باليورو، 21 لترًا / 46 لترًا / 56 لترًا / 67 لترًا - 400 × 300 مم و600 × 400 مم) لمقدمي الخدمات اللوجستية العالميين وموزعي الأدوية وتنفيذ التجارة الإلكترونية المراكز ومشغلي المستودعات 3PL.
على عكس صندوق تخزين الجسم المنفصل + الغطاء السائب، يتم تشكيل هذا المنتج في طلقة واحدة كجزء بلاستيكي واحد: جسم الصندوق، والغطاء (غطاء "تمساح" ذو غطاء واحد أو غطاء مزدوج)، ومفصلة حية متكاملة رفيعة من البولي بروبيلين (شبكة 0.25-0.4 مم) تربطهم. تحتوي الجدران الجانبية على مستدق متداخل (1.5-3 درجة لكل جانب) لذا فإن الحقائب الفارغة تتداخل بعمق - ارتفاع متداخل 75-90 ملم مقابل الارتفاع الكامل 220-365 ملم، مما يوفر 60-75% من حجم الإرجاع الفارغ. تتضمن العديد من الإصدارات ثقوبًا مانعة للعبث، وحاملات ملصقات من 4 جوانب، ومقابض يد مريحة.

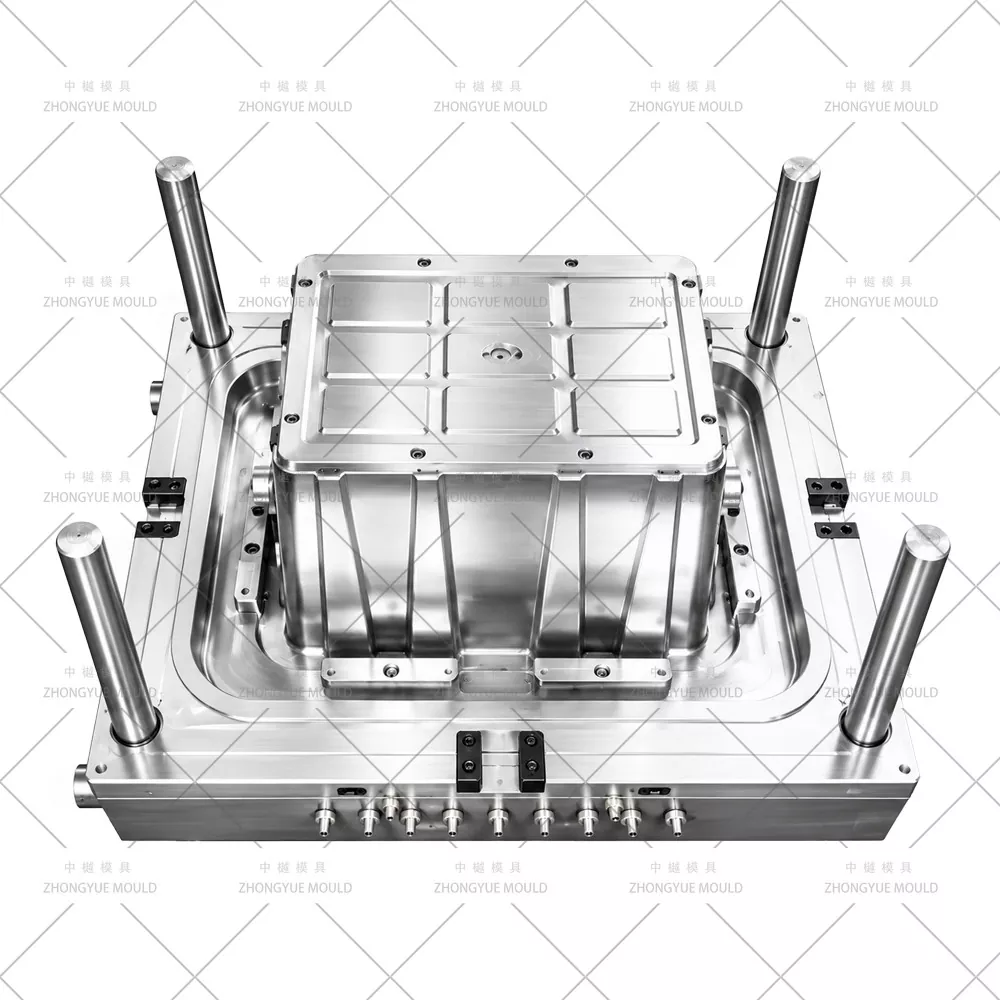

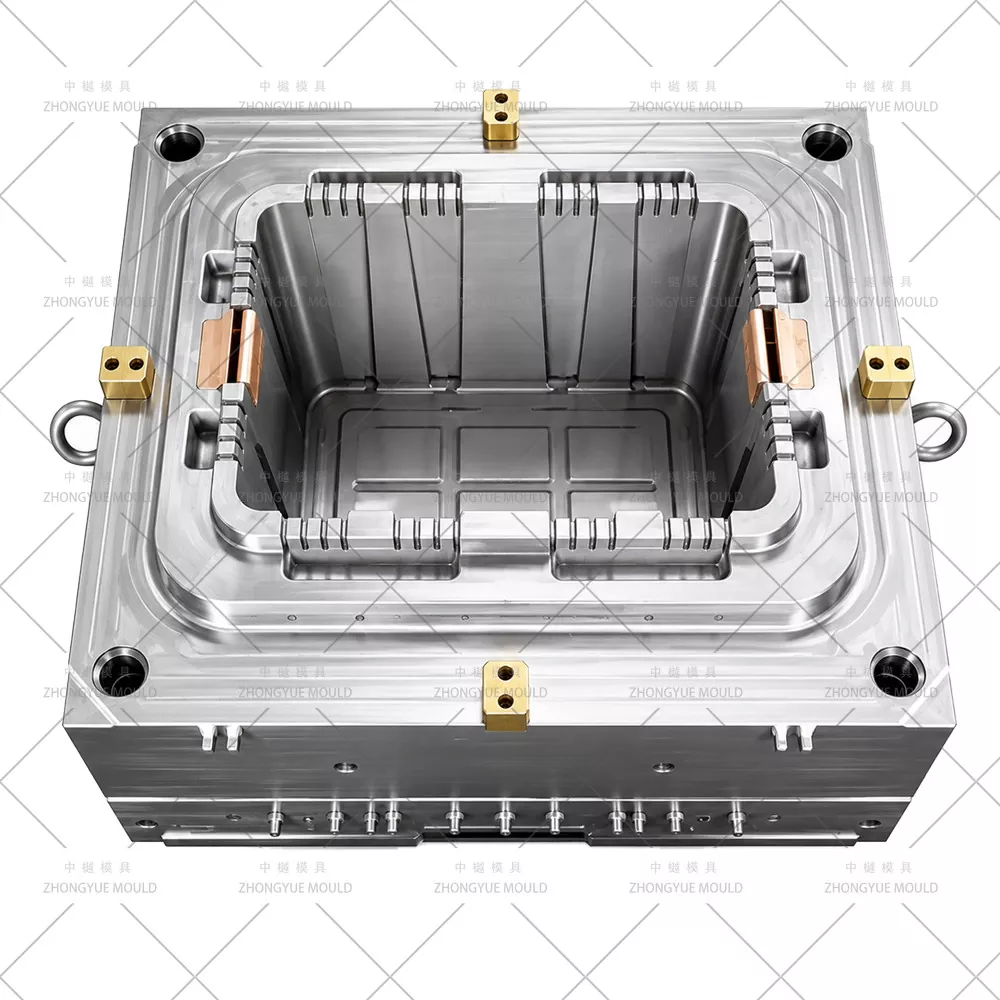

قوالبنا عبارة عن تجويف فردي (1 × 1) تنتج الجسم + الغطاء + المفصلة معًا (قالب غطاء احتياطي منفصل منفصل ثنائي التجويف مقتبس)، مع تبريد إدراج BeCu في منطقة المفصلة (تدفق معتدل للحفاظ على ليونة PP وعمر المفصلة)، حاجز أساسي مركزي، بوابة غواصة مخفية على الحافة الداخلية للغطاء، و DFM كامل للتحقق من خلوص تداخل التعشيش (≥1.5 مم لكل جانب عندما تكون متداخلة بارتفاع 10) وربط الشفاه المكدس مع غطاء الصندوق أدناه.
بدءًا من الحقائب المتداخلة مقاس 21 لترًا مقاس 400 × 300 مم مع غطاء متصل، والحاويات ذات الغطاء المرفق مقاس 46 لترًا/56 لترًا/67 لترًا مقاس 600 × 400 مم ذات غطاء يورو (جاهزة للسير الناقل ذات القاع المسطح)، إلى الأغطية ذات الغطاء المزدوج التمساح مع فتحات الحزام/الحزام، نقدم مراجعة سوق دبي المالي وتحليل تبريد/التواء تدفق القالب قبل قطع الفولاذ.
|
غرض |
المواصفات / الخيارات |
|
|
اسم القالب |
صندوق تخزين قابل للتكديس مع غطاء متصل (حاوية غطاء مرفقة باليورو / حقيبة قابلة للتعشيش) قالب حقن |
|
|
التجويف والفولاذ الأساسي |

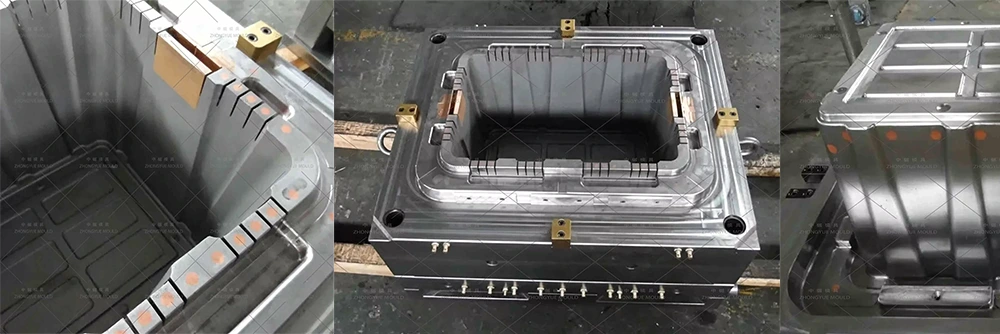

التجويف: P20 (HRC 28–33) ستاندرد؛ 718H (HRC 33–38) أو 2738HH اختياري لعمر أطول وتلميع أفضل؛ النواة: P20 / 718H؛ منطقة المفصلة: إدراج BeCu (MOLDMAX™/Ampcoloy) |
|
|
نوع القالب |
لوحتان مفتوحتان ومغلقتان؛ تجويف واحد يشكل الجسم + الغطاء + شبكة المفصلة المتكاملة في طلقة واحدة؛ إدراج اختياري صغير فضفاض لتقويض مزلاج التمساح |
|
|
قاعدة العفن |
LKM / DME / HASCO / تصميم ذاتي (سلسلة 600 × 400: ~750 × 850 مم - 900 × 1000 مم؛ بالوزن 2.5 - 5.5 طن؛ سلسلة أصغر 400 × 300) |
|
|
تجاويف |
1×1 قياسي (الجسم+الغطاء+المفصلة معًا)؛ قالب غطاء احتياطي منفصل ذو تجويفين اختياري مقتبس |
|
|
نظام عداء |
عداء بارد (بوابة فرعية على الحافة الداخلية للغطاء أو الحافة الداخلية للصندوق العلوي) قياسي ؛ نصيحة ساخنة (YUDO/SYNVENTIVE 1-tip) اختيارية للحجم الكبير |
|
|
نوع البوابة |
بوابة الغواصة (الكامنة) بقطر 1.2–1.8 مم على الحافة الداخلية غير المرئية؛ لا تقم بالبوابة من خلال المفصلة |
|
|
طرد |
دبابيس القاذف على حافة قاعدة الصندوق + شريط متجرد اختياري؛ نادرًا ما تكون هناك حاجة إلى مساعدة جوية (سحب 220-365 ملم) |
|
|
تبريد |
حاجز مركزي Ø10–12mm من خلال القلب؛ إدراج BeCu @ منطقة الويب المفصلية (معتدلة ΔT)؛ BeCu @ نصف قطر الزاوية السفلية؛ 2-3 دوائر معزولة |
|
|
الانتهاء من السطح |
التجويف: SPI B1/B2 ساتان (قياسي)، VDI 27–30 حبيبات خفيفة اختيارية؛ شبكة المفصلة: SPI A2/B1 مصقولة؛ لوحة التسمية: الساتان. النواة: SPI B1 |
|
|
العمر المتوقع للقالب |
≥300,000 لقطة (مفصلة P20 + BeCu)؛ ≥500,000 طلقة (718 ساعة)؛ إدراج المفصلة BeCu القابلة للاستبدال |
|
|
مادة القولبة الموصى بها |
Virgin PP Copolymer (MFR 8–12 جم/10 دقائق موصى به لعمر المفصلة؛ MFR يصل إلى 18 مقبول للتطبيقات غير المفصلية)، مثبت بالأشعة فوق البنفسجية اختياري؛ ماستر لكل طلب |
|
|
برامج التصميم |
UG NX، وPro/E، وSolidWorks، وAutoCAD، وMoldflow (التبريد + الاعوجاج + فحص التداخل المتداخل) |
|
|
مراقبة التسامح |
±0.15 ملم بشكل عام؛ ±0.2 مم على الطول/العرض/الارتفاع؛ تسطيح الشفة العلوية للشفة ±0.3 مم؛ خلوص التداخل المتداخل ≥1.5 مم (الهدف 2 مم)؛ سمك الويب المفصلي ± 0.03 مم |
|
|
مهلة |
بعد 45 إلى 65 يومًا من الموافقة على تصميم القالب ثلاثي الأبعاد (التركيب اليدوي لمنطقة المفصلات وتثبيت BeCu يضيف وقتًا) |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروعك القادم من قوالب صناديق التخزين البلاستيكية أكثر إشراقًا!

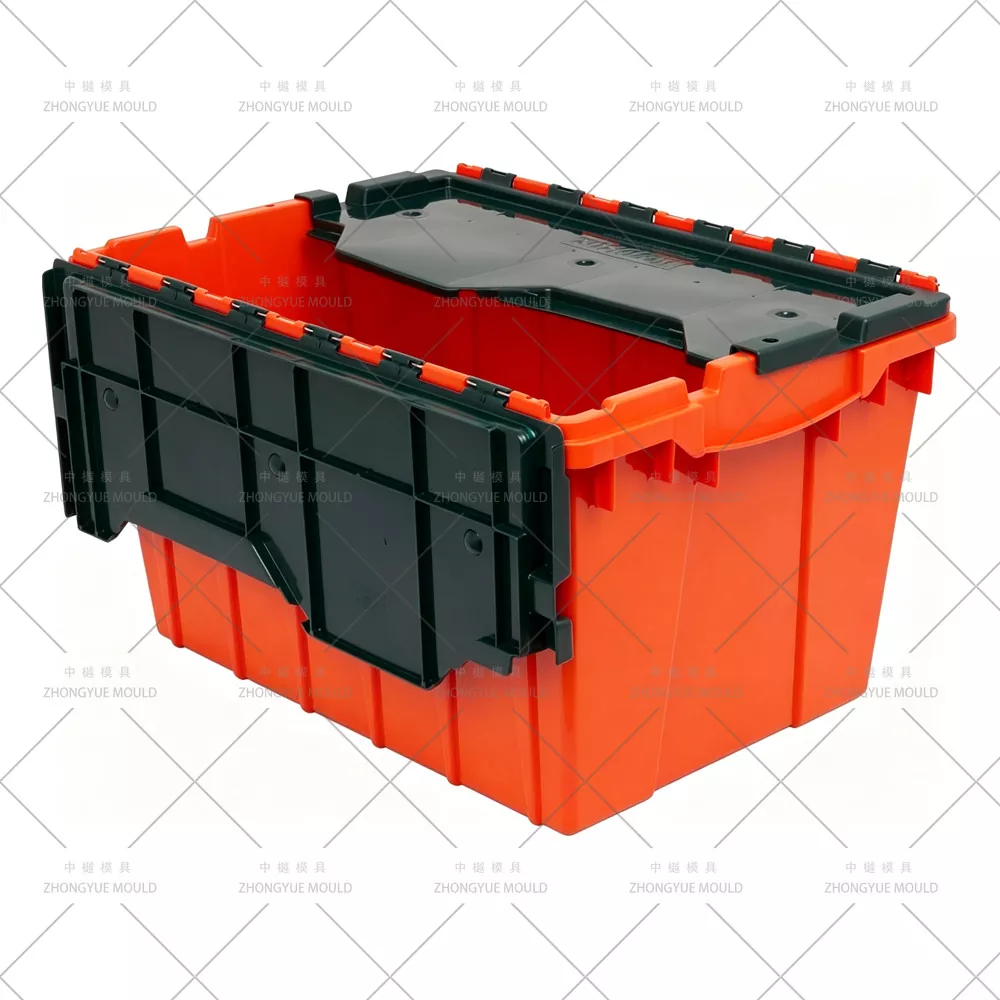

صندوق تعشيش قابل للتكديس مع غطاء متصل (يُسمى أيضًا حاوية الغطاء المرفقة– ALC / Nest & Stack Tote) مصبوب بالحقن من PP البكر (MFR 8–12 جم/10 دقيقة للحصول على أفضل عمر لكلال المفصلات؛ MFR 12–18 مقبول للمناطق غير المفصلية) في قالب ذو تجويف واحد يشكل صندوقًا + غطاء + مفصلة حية متكاملة في وقت واحد.
التعشيش تفتق— الجدران الجانبية مدببة من الداخل والخارج (1.5-3°/الجانب)؛ الصناديق الفارغة تنزلق داخل بعضها البعض؛ الارتفاع المتداخل عادةً 75-90 مم (نطاق 21L-67L).
مفصل مرفق/متكامل— نسيج PP رقيق (0.25–0.4 مم) مصقول ومنصف القطر؛ ينجو من أكثر من 50,000 دورة فتح/إغلاق دون حدوث تشققات إجهاد بيضاء عند استخدام ملف تعريف MFR PP الصحيح ودرجة حرارة العفن.
التوافق مع البصمة الأوروبية— 600×400 مم (46L–67L) أو 400×300 مم (21L) للتكديس على منصات الاتحاد الأوروبي (1200×800 مم تناسب 2×3 أعشاش)؛ قاعدة مسطحة لسفر الناقل/الحزام.
فتحات واضحة للعبث + حاملات الملصقات— فتحات مقولبة للأختام التي تستخدم لمرة واحدة ولوحات الملصقات المجوفة من الجوانب الأربعة.
طلقة قالب واحد = الجسم + الغطاء + المفصلة- لا يوجد غطاء فضفاض يمكن فقدانه؛ قالب غطاء احتياطي منفصل اختياري مقتبس.
تم تخفيف شبكة المفصلات المجوفة محليًا إلى 0.25–0.4 مم (0.3 مم نموذجيًا لـ PP MFR 8–12) مع نصف قطر مزيج R0.15–0.25 مم على كلا الجانبين، مصقول بمرآة/عالية الساتان (SPI A2/B1). يعمل إدراج BeCu في منطقة المفصلة على درجة حرارة ΔT 5–6 ℃ (غير مبرد بشكل مفرط!) للاحتفاظ بالتوجه الجزيئي PP والقدرة على التحمل للطي (50 ألف + دورات). الإفراط في التبريد → المفصلة هشة؛ تبريد سفلي ← حوض على الغطاء/الصندوق بالقرب من المفصلة.
مسودة الجدار الجانبي 1.5-3°/الجانب (نفس الاستدقاق ID وOD للحفاظ على ثبات سمك الجدار عند التداخل). نقوم بمحاكاة 10-12 فراغًا متداخلاً ثلاثي الأبعاد للتحقق من الحد الأدنى للخلوص ≥1.5 مم (التسجيل 2 مم) بين نتوءات الجدار والقاعدة المتداخلة (الأضلاع وشفة التراص). الهدف: الارتفاع المتداخل ≥80 مم (سلسلة 600×400) أو ≥75 مم (سلسلة 400×300).
أغطية مزدوجة ("التمساح") تتشابك في المنتصف وتشبك الشفة العلوية للصندوق؛ تتطلب تفاصيل ضلع فاصلة في المنتصف وفي بعض الأحيان إدخالًا صغيرًا فضفاضًا لملف تعريف المزلاج السفلي - تم التحقق منه في التجميع ثلاثي الأبعاد. نسخة ذات رفرف واحد أبسط، نفس نمط القالب.
تحتوي الحافة العلوية على حافة تكديس غائرة تعمل على تعشيق الغطاء العلوي للصندوق الموجود بالأسفل عند تكديسها بالكامل. نحن نتحقق من استواء شفة التراص ±0.3 مم وأبعاد تجويف الغطاء العلوي مقابل الصندوق الموجود أسفل الحافة في سوق دبي المالي.
مقصات البوابة البحرية بقطر 1.2–1.8 مم على الوجه الداخلي غير المرئي؛ لا تقم أبدًا بالبوابة من خلال شبكة المفصلات (يسبب ضعف التوجيه والحرق). بقايا ملابس دافق؛ لا توجد علامة بوابة مرئية على الوجوه الخارجية.
القلب: حاجز بقطر 10–12 مم؛ نصف قطر التجويف السفلي: إدراج BeCu؛ منطقة المفصلة: حشوة BeCu مع تدفق مياه معتدل. 2-3 دوائر معزولة؛ مدخل ومخرج ΔT ≥4°C (الأساسية)، 5–6°C (منطقة المفصلة مقبولة).
فتحات مقولبة بقطر 4–5 مم (ثقوب) لأختام الأمان؛ لوحات ملصقات مقاس 80 × 40 مم (4 جوانب) مع مسودة ≥2 درجة. لا توجد حواف حادة — نصف القطر ≥0.5 مم لمنع تقشير الملصق وقطع الأصابع.
فتحات من خلال أنصاف أقطار واسعة (R3–5 مم) وحواف شرائح - تم فحصها بواسطة DFM للتأكد من تركيز الضغط. حلقة مقبض مغلقة اختيارية (تضيف قطعًا بسيطًا - إدراج فضفاض أو شريحة ضحلة إذا كانت موجودة).
|
صناعة |
النظر في التطبيق والعفن |
|
الصيدلة والرعاية الصحية |
ALCs مختومة لنقل الإمدادات المتوسطة؛ فتحة للعبث للختم لمرة واحدة؛ كثافة العمليات على نحو سلس. الجدران سهلة التعقيم؛ 600 × 400 بصمة للأرفف |
|
وفاء التجارة الإلكترونية / 3PL |
اختر حقائب اليد مع حاملات الملصقات (4 جوانب)؛ عش المرتجعات الفارغة (وفر 60% + الشحن)؛ قاعدة مسطحة للناقلات / الأحزمة |
|
غرفة البيع بالتجزئة والنقر على الرابط |
حقائب سعة 21 لترًا/46 لترًا لتجديد الرفوف؛ أغطية مرمزة بالألوان؛ مناطق تسمية الباركود. يتم إغلاق أقفال الغطاء أثناء النقل |
|
الأطعمة والمشروبات (عدم الاتصال المباشر) |
عذراء الغذاء الصف PP. جدران ناعمة قابلة للغسل. العودة المتداخلة تقلل من نفايات التغليف |
|
قطع غيار السيارات / تصنيعها |
التعامل مع الأجزاء الداخلية. إصدار ESD-PP متاح (إضافة أسود الكربون/الكيميائي - يتطلب باستثناء التنفيس)؛ في بعض الأحيان يتم ترميزها بالألوان بواسطة خلية خطية |

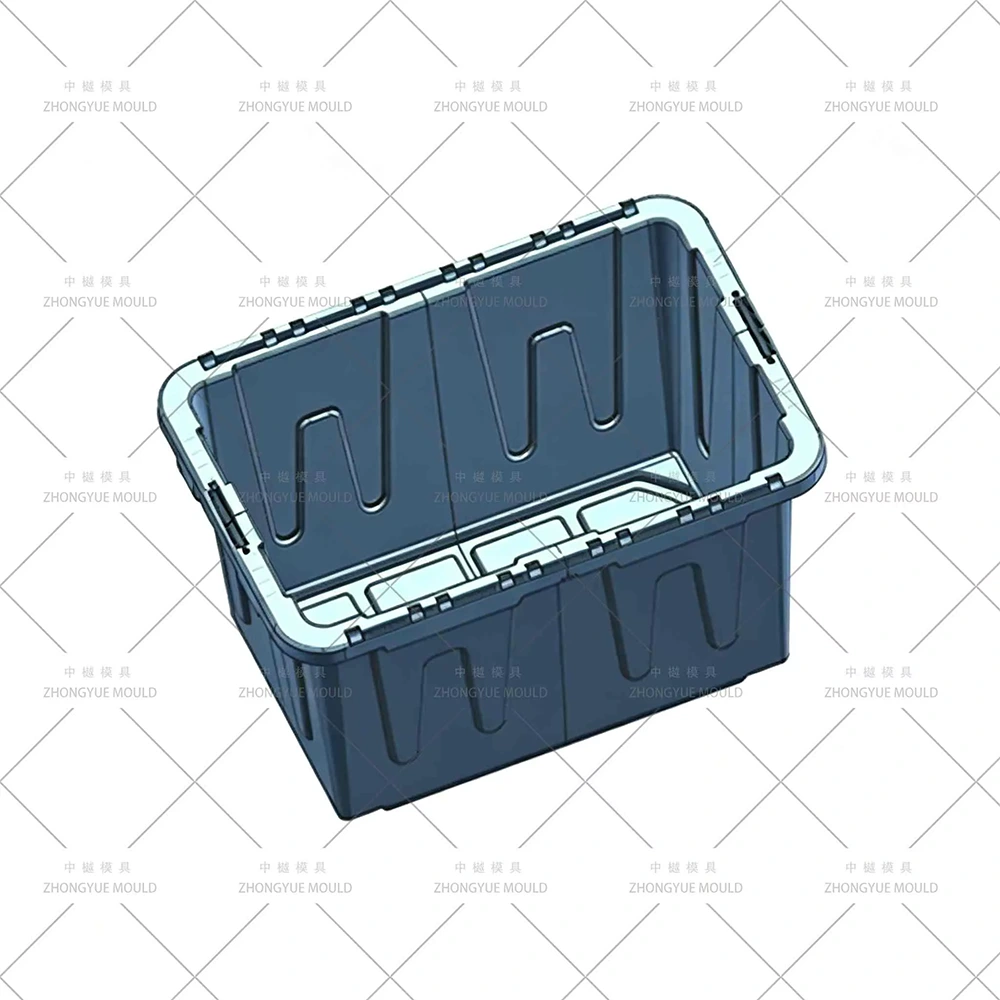

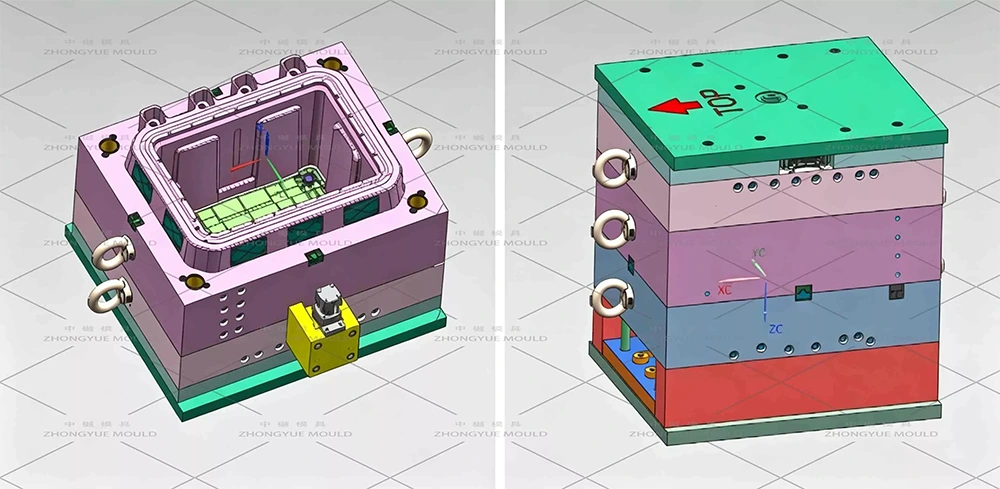

تداخل سوق دبي المالي ومراجعة تعب المفصلات- تحليل سمك الجدار (النوع 1.8-2.8 مم)، شبكة المفصلات 0.25-0.4 مم مع نصف القطر، استدقاق التداخل 1.5-3 درجة/الجانب، فتحة العبث Ø، تجويف حامل الملصق. قم بتشغيل فحص تداخل التداخل ثلاثي الأبعاد (عش 10 ارتفاع) وتبريد/التواء تدفق العفن. يوصى باستخدام PP MFR 8–12 لعمر المفصلة. تقرير سوق دبي المالي مجاني.
إعداد منطقة الصلب والمفصلات— اختر P20/718H؛ طلب إدخال BeCu (MOLDMAX™) مُجهز مسبقًا لتشكيل الشكل الصافي؛ في حالة وجود مزلاج التمساح، قم بإعداد إدخال صغير من نيتريد H13.

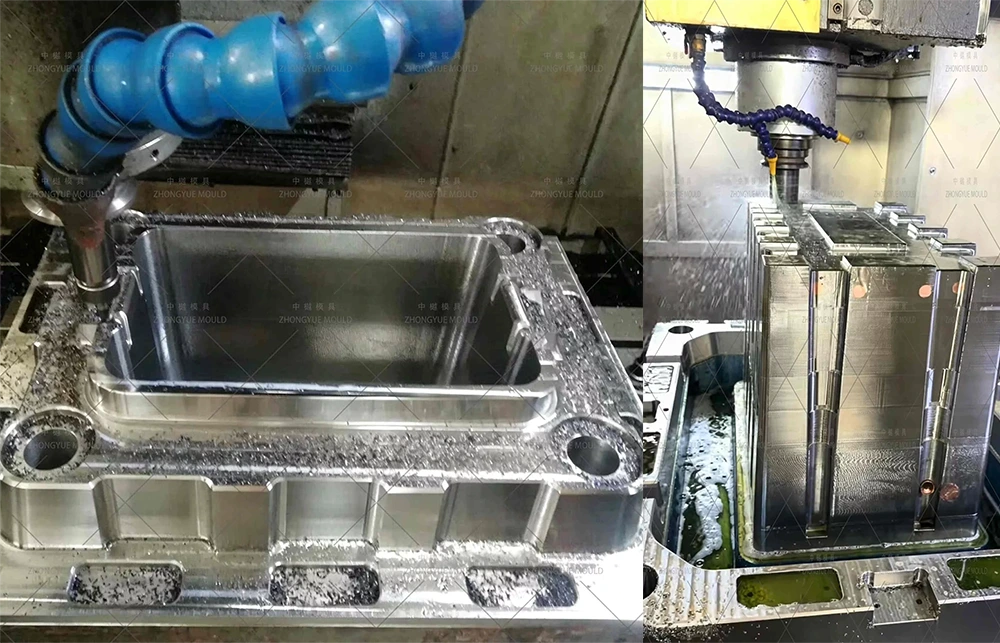

الآلات الدقيقة- تجويف وقلب خام/تشطيب عالي السرعة باستخدام الحاسب الآلي؛ حفر حفرة عميقة يربك. ملحق مفصل BeCu مناسب يدويًا مع التحقق من الاتصال الحراري؛ شبكة المفصلات البولندية SPI A2/B1؛ تجويف لوحة الملصقات الآلية وفتحات العبث من خلال الفتحات.

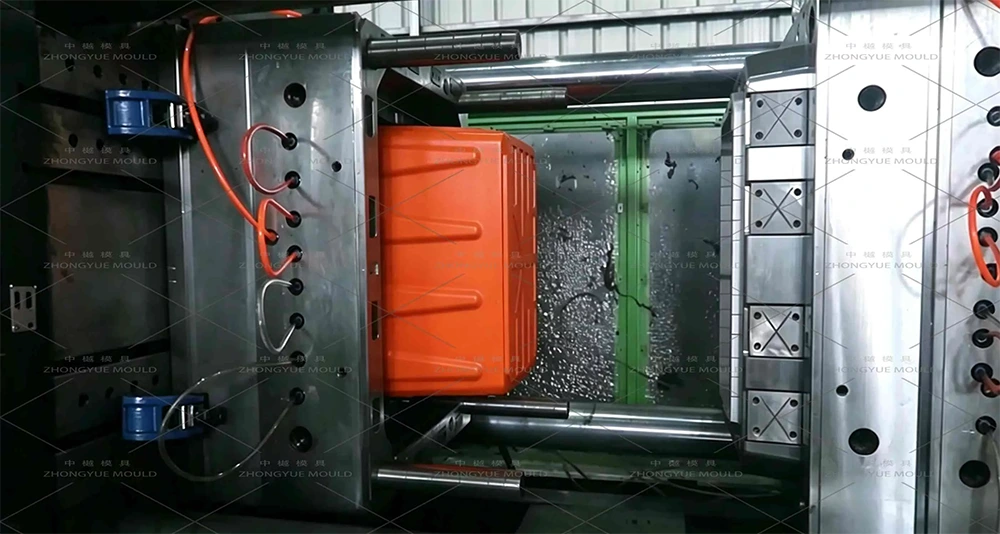

التجميع وتجربة T1- التشغيل على جهاز داخلي باستخدام PP محدد (MFR وفقًا لمواصفاتك)؛ إنتاج عينة التجميع الكامل؛ قم بإجراء اختبار طي المفصلة (يدوي/ميكانيكي +50 كيلو هدف)، وتحقق من الارتفاع المتداخل (الهدف ≥80 مم لـ 600 × 400)، وملاءمة حافة التراص على العينة أدناه، وجودة البوابة. توفير فيديو تجريبي + عينات + تقرير CMM.
التصحيح والموافقة النهائية— ضبط تدفق التبريد / فتحة التهوية إذا لزم الأمر؛ يتم الشحن في حقيبة شديدة التحمل خالية من التبخير مع دليل القالب، وقطع الغيار (دبابيس القاذف، وإدراج BeCu كمواد استهلاكية)، وشهادات فولاذية.
دعم ما بعد البيع— ضمان لمدة عام (غير مصنوع يدويًا)، قطع غيار مجانية، توجيه عن بعد لإعادة التنفيس / استبدال حشوة BeCu.
تجربة قوالب الحاويات الأوروبية— 21L/46L/56L/67L 600×400 و400×300 قوالب ALC المتداخلة المصنعة داخليًا؛ على دراية بهندسة غطاء التمساح والرفرف الواحد
التداخل المتداخل (DFM) + استشارات تعب المفصلات— نحن نحاكي 10 أعشاش عالية بشكل ثلاثي الأبعاد، ونتحقق من مشاركة حافة التراص، وننصح بـ PP MFR (8–12) وسمك شبكة المفصلات لعمر طي يصل إلى 50 ألف+
خبرة منطقة المفصلات BeCu— تبريد معتدل (ليس شديد البرودة) للحفاظ على ليونة PP؛ تم التحقق من الاتصال الحراري أثناء الملاءمة
مراقبة الجودة الصارمة والتقدم الشفاف- صور المعالجة الأسبوعية، موافقة عينة T1 (فحص الارتفاع المتداخل + اختبار طي المفصلة) قبل الشحن
تجربة التصدير— تم شحن القوالب إلى أوروبا (مناقشة توافق البصمة مع المعيار EN 840)، وأمريكا الشمالية والجنوبية، وجنوب شرق آسيا، والشرق الأوسط
ضمان لمدة عام + إمداد مفصل BeCu القابل للاستبدال
س: ما هو PP MFR الذي توصي به للحصول على أفضل عمر للمفصلة؟
ج: يعتبر معدل MFR 8–12 جم/10 دقيقة (كوبوليمر PP) مثاليًا للمفصلة المتكاملة - ويحتفظ بقدرة التحمل (أكثر من 50000 دورة دون حدوث تشقق بسبب الإجهاد الأبيض). MFR 12–18 قابل للاستخدام ولكن عمر المفصلة يتناقص؛ MFR > 20 غير موصى به لمنطقة المفصلات.
س: ما مقدار المساحة التي يوفرها التعشيش؟
ج: الارتفاع المتداخل النموذجي = 75-90 مم (مقابل الارتفاع الكامل 220-365 مم) → تقليل الحجم بنسبة 60-75% عندما يكون فارغًا. نقوم بالتصميم والتحقق من محاكاة التداخل ثلاثي الأبعاد (10-12 صندوقًا متداخلاً) لضمان خلوص يبلغ ≥1.5 مم (الهدف 2 مم) - بدون إسفين.
س: غطاء التمساح (ذو الغطاء المزدوج) مقابل غطاء واحد - هل يوجد فرق في القالب؟
ج: كلاهما يستخدم نفس 1 × 1 من تجويف إنتاج الجسم + الغطاء + المفصلة. يحتوي غطاء التمساح على ضلع فاصل في المنتصف وأحيانًا ملحق صغير فضفاض أو شريحة ضحلة لقطع المزلاج - نقوم بتضمين ذلك في سوق دبي المالي. من الناحية الوظيفية، تتشابك أغطية التمساح مركزيًا وتقاوم الفتح العرضي بشكل أفضل.
س: هل يمكنك إضافة فتحات ختم وحاملات ملصقات واضحة للتلاعب؟
ج: نعم - قياسي في معظم قوالب ALC: فتحات بقطر 4-5 مم للأختام التي تستخدم لمرة واحدة ولوحات ملصقات غائرة من 4 جوانب (حوالي 80 × 40 مم) مضمنة في تصميم التجويف بدون أي رسوم إضافية (ما لم يتم طلب حجم مخصص).
س: ماذا تحتاج لاقتباس ؟
ج: رسم ثنائي الأبعاد (PDF/DWG) + نموذج ثلاثي الأبعاد (STP/IGS/X_T) أو صور واضحة مع تعتيم (L×W×Full H، Nested H، الحجم، سمك الجدار، تفاصيل الويب المفصلية إذا كانت معروفة). أخبرنا بدرجة PP التي تخطط لتشغيلها (MFR)، والحجم السنوي، ومعيار البصمة (400 × 300 أو 600 × 400)، ونوع الغطاء (غطاء فردي / تمساح).
أرسل رسم Nesting ALC 2D + نموذج ثلاثي الأبعاد (أو عينة من الصور ذات الأبعاد التفصيلية: الطول الخارجي/الداخلي × العرض × الارتفاع، والارتفاع المتداخل، وسمك الجدار، والشبكة المفصلية إذا تم تحديدها) ومتطلبات المشروع. أخبرنا عن PP MFR الذي ستستخدمه ونمط الغطاء. ستوفر ZHONGYUE MOLD تداخلًا متداخلًا مجانيًا (DFM) + تعليق تعب المفصلة + ملخص تبريد تدفق القالب + عرض أسعار رسمي خلال 24-48 ساعة عمل.
اتصل بنا الآن لبدء مشروع حاوية الغطاء المرفقة القابلة للتكديس بالحجم الأوروبي / مشروع قالب حقن حمل قابل للتكديس!
