ZHONGYUE MOLD هي شركة متخصصة في تصنيع قوالب الحقن في الصين تزود صناديق التخزين المتداخلة القابلة للتكديس مع قوالب الأغطية المرفقة / إدراج صناديق التعشيش القابلة للاستبدال مع أغطية مفصلية PP متكاملة (بصمة اليورو 400 × 300 مم و 600 × 400 مم - 21 لتر / 46 لتر / 56 لتر / 67 لتر) إلى العلامات التجارية الخاصة لسلسلة البيع بالتجزئة العالمية ومقدمي الخدمات اللوجستية 3PL وموزعي الأدوية والسوبر ماركت عمليات الغرفة الخلفية.
على عكس القوالب القياسية ذات المواصفات الواحدة، يستخدم نظام قالب تبادل الإدخال الخاص بنا قاعدة قالب مشتركة واحدة (S50C / LKM / DME للخدمة الشاقة) مع تجويف قابل للتبديل وإدخالات أساسية لـ 21 لتر (400 × 300 × 260 مم، ~ 1.6 كجم PP) و46 لتر / 56 لتر (600 × 400 × 265–315 مم، ~ 2.6 - 3.0 كجم PP). وهذا يوفر ما يقرب من 30 إلى 40% من البرامج متعددة الأحجام — يمكنك شراء قاعدة واحدة + مجموعتين من الإدخالات بدلاً من قالبين كاملين. تتميز جميع المتغيرات بمفصلة حية متكاملة من مادة PP (شبكة من 0.25 إلى 0.4 مم، تبريد معتدل مقسم إلى مناطق BeCu للحفاظ على عمر التعب المرن أكثر من 50 ألف دورة)، مستدقة متداخلة من 1.5 إلى 3 درجات/جانب (ارتفاع متداخل 75-90 مم = 60-75% حجم محفوظ)، وثقوب واضحة للعبث، وحوامل ملصقات غائرة من 4 جوانب.
بدءًا من حقائب التعشيش ذات العلامات الخاصة سعة 21 لترًا مع غطاء مرفق للبيع بالتجزئة، والحاويات ذات الغطاء المرفق سعة 46 لترًا/56 لترًا ذات الغطاء الأوروبي لانتقاء المستودعات، إلى حقائب اليد المقاومة للميكروبات (Ag⁺/ZnO) PP للأدوية/الأغذية، نحن نقدم فحصًا كاملاً لتداخل التعشيش يغطي DFM (ارتفاع 10، ≥2 مم)، وتحليل تدفق الألوان لمنع ظهور الخطوط على أسطح الغطاء المسطحة، وتنفيس فولاذي مسامي لمضادات الميكروبات / مادة مضافة للكربون PP.
|
غرض |
المواصفات / الخيارات |
|
|
اسم القالب |
صندوق تخزين قابل للتكديس مع قالب غطاء مرفق (أدخل نظام التبادل لـ 21L 400×300mm و46L 600×400mm Euro ALC) |
|
|
التجويف والفولاذ الأساسي |
القاعدة الرئيسية: S50C / LKM/DME. إدخالات التجويف: P20 (HRC 28–33) القياسية، ترقية 718H (HRC 33–38) أو 2738HH. الإدخالات الأساسية: P20 / 718H. منطقة المفصلة: إدراج BeCu (كتلة مثبتة بمسامير قابلة للاستبدال) |
|
|
نوع القالب |
لوحتان مفتوحتان ومغلقتان؛ 1 × 1 تجويف منتج للجسم + غطاء + مفصل؛ مسند مشترك مع أشرطة إدخال تجويف / أساسية قابلة للتبديل |
|
|
قاعدة العفن |
LKM / DME للخدمة الشاقة (إصدار 600 × 400: ~850 × 950 مم - 950 × 1050 مم؛ إصدار 400 × 300 أصغر؛ حجم القاعدة المشتركة لأكبر إدراج) |
|
|
تجاويف |
1 × 1 قياسي (الجسم + الغطاء + المفصلة في طلقة واحدة)؛ قالب غطاء احتياطي منفصل ذو تجويفين اختياري مقتبس |
|
|
نظام عداء |
عداء بارد (بوابة فرعية على الغطاء/شفة داخلية أعلى الصندوق) قياسية؛ طرف ساخن (YUDO/SYNVENTIVE طرف واحد مفتوح) اختياري لكل إدخال |
|
|
نوع البوابة |
بوابة الغواصة (الكامنة) بقطر 1.2–1.8 مم على الحافة الداخلية غير المرئية؛ لا تقم بالبوابة من خلال شبكة المفصلات |
|
|
طرد |
دبابيس القاذف على حافة قاعدة الصندوق + شريط متجرد اختياري؛ الإعداد بمساعدة الهواء للسحب العميق 265-365 ملم |
|
|
تبريد |
حاجز مركزي Ø10–12mm من خلال القلب؛ إدراج BeCu @ منطقة الويب المفصلية (معتدلة ΔT)؛ BeCu @ نصف قطر الزاوية السفلية؛ 2-3 دوائر معزولة |
|
|
التنفيس |
0.01–0.015 مم فتحات خط فراق + فتحات تهوية من الفولاذ المسامي الملبد (اختياري لـ AM/ESD PP) في منطقة التعبئة الأخيرة |
|
|
الانتهاء من السطح |
التجويف: SPI B1/B2 ساتان (قياسي)، VDI 27–30 حبيبات خفيفة اختيارية؛ شبكة المفصلة: SPI A2/B1 مصقولة؛ لوحة التسمية: الساتان. النواة: SPI B1 |
|
|
العمر المتوقع للقالب |
≥300,000 لقطة (إدراجات P20 + مفصلة BeCu)؛ ≥500,000 طلقة (718 ساعة)؛ إدراج المفصلة BeCu القابلة للاستبدال |
|
|
مادة القولبة الموصى بها |
Virgin PP Copolymer (MFR 8–12 جم/10 دقائق موصى بها لعمر المفصلة؛ ما يصل إلى 18 مقبول)، PP المضاد للميكروبات (Ag⁺/ZnO Masterbatch)، ESD PP (مملوء بالكربون) - جميعها تتطلب فتحات مسامية |
|
|
برامج التصميم |
UG NX، Pro/E، SolidWorks، AutoCAD،Moldflow (التبريد + التعبئة + توزيع ميغابايت + فحص التداخل المتداخل) |
|
|
مراقبة التسامح |
±0.1 ملم بشكل عام؛ ±0.15 ملم على الطول/العرض/الارتفاع؛ تسطيح الحافة العلوية ±0.2 مم؛ سمك الويب المفصلي ±0.03 مم؛ خلوص التداخل المتداخل ≥2 مم (10-عالية sim) |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروع قالب صندوق التخزين البلاستيكي القادم أكثر إشراقًا!
صندوق التعشيش القابل للتكديس مع غطاء متصل عبارة عن حاوية مصبوبة بالحقن من قطعة واحدة: هيكل صندوق + غطاء "تمساح" مزدوج الغطاء أو غطاء ذو غطاء واحد + شبكة مفصلية حية من البولي بروبيلين - كل ذلك في طلقة واحدة (تجويف 1 × 1). يضيف الإصدار الخاص بنا كتل إدخال تجويف/قلب قابلة للتبديل داخل قاعدة قالب رئيسي مشترك حتى تتمكن من إنتاج سلسلة 400×300 (21 لتر) وسلسلة 600×400 (46 لتر-67 لتر) عن طريق تبديل الإدخالات فقط (تغيير 30-45 دقيقة).
أدخل نظام قوالب التبادل- دعامة مشتركة، وأشرطة إدخال موجهة موضوعة بواسطة دبابيس وتد ومقفلة بمسامير سداسية؛ التكرار ± 0.05 مم.
مضاد للميكروبات / ESD PP متوافق— فتحات تهوية مسامية (فولاذ متكلس) في مناطق التعبئة الأخيرة لمنع الاحتراق عند تشغيل Ag⁺/ZnO أو PP المحمل بالكربون.
تغيير اللون السريع في سوق دبي المالي— عداء متوازن (أو طرف ساخن لكل إدخال)، يضمن تحليل التدفق الرئيسي تشتت الصبغة بشكل متساوٍ؛ تم تحسين موقع البوابة لإخفاء خطوط اللحام/الدمج على الجزء العلوي من الغطاء العريض.
اختبار المكدس الديناميكي فحص سوق دبي المالي- ضمان تسطيح الحافة العلوية ±0.2 مم؛ تمت محاكاة الحمولة المقدرة بـ 5 عالية مكدسة (25 كجم ديناميكي / 100 كجم ثابت وفقًا لمعيار Euro ALC - الويب 3/14) في تقرير سوق دبي المالي.
جيب RFID / تجويف لوحة الشعار بالموجات فوق الصوتية— يتضمن التجويف جيبًا مطحونًا لعلامة RFID المستقبلية أسفل الغطاء ونقش شعار قابل للتغيير/إدراج منقوش.
إدراج مفصل يمكن صيانته في الميدان- كتلة منطقة المفصلات BeCu مثبتة بمسامير من الوجه الفاصل ← استبدل ملحق تلميع المفصلات البالية دون تجريد التجويف بالكامل.

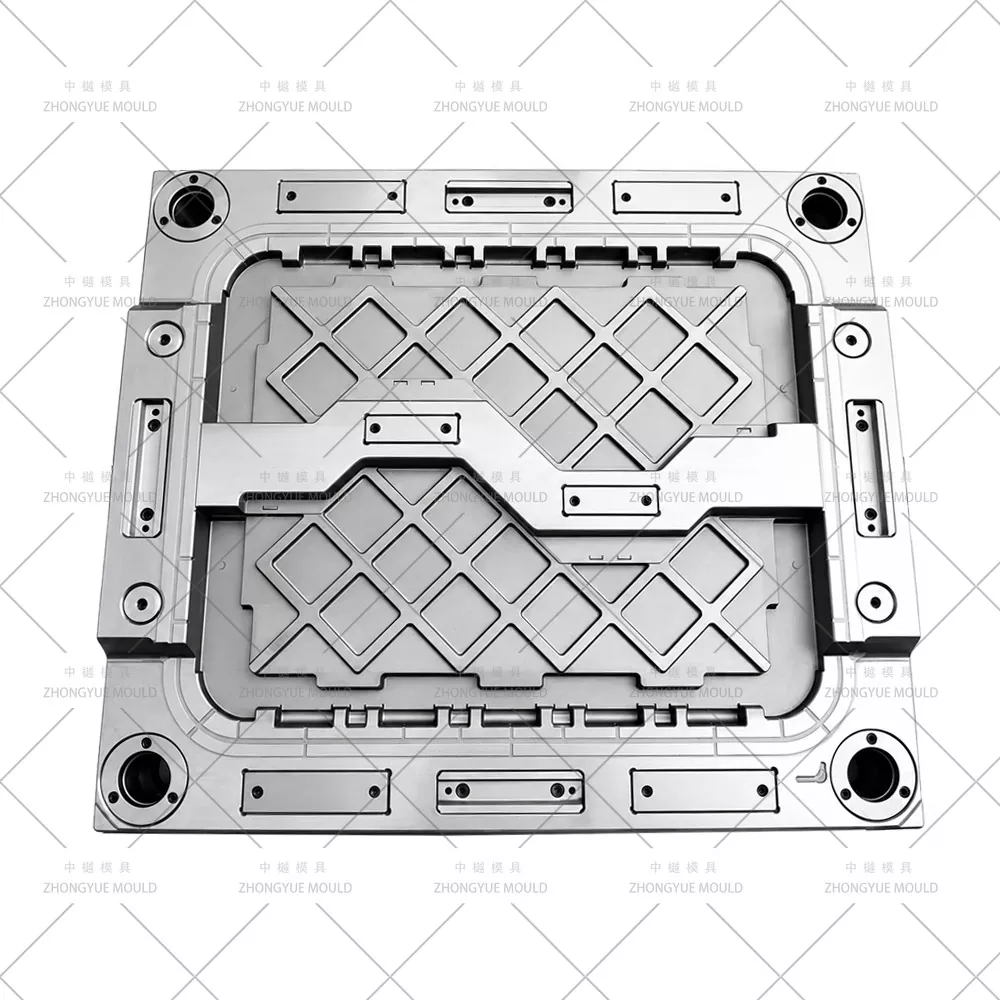

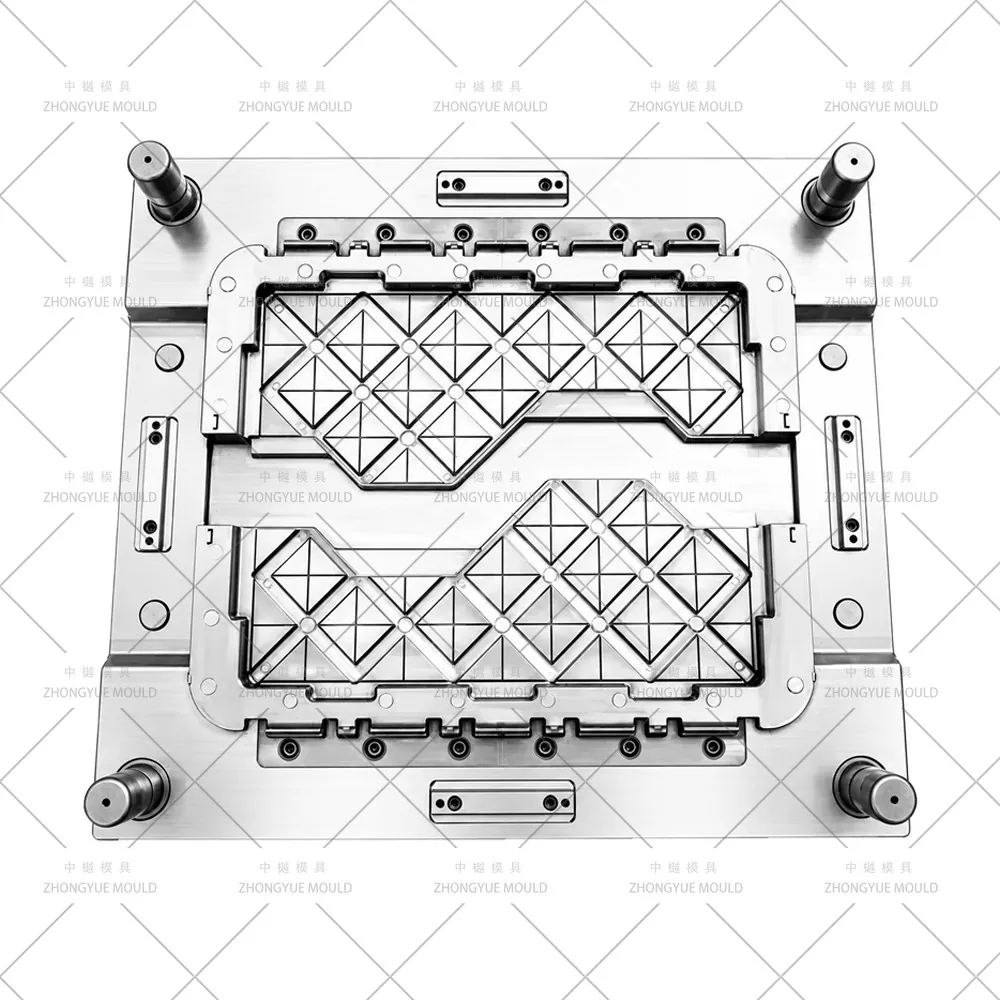

القاعدة الرئيسية LKM/DME C-plate + لوحة الدعم مُصنعة آليًا لأشرطة الإدخال الموجهة (التجويف والإدراج الأساسي) الموجودة بواسطة دبابيس وتد بقطر 20-25 مم، مثبتة عبر براغي رأس المقبس. التكرار المفهرس .030.03 مم. مجموعات التبادل المتاحة: 21 لترًا (400 × 300 قدم) و46 لترًا (600 × 400 قدم). علامات اقتباس أساسية اختيارية للسحب العميق مقاس 56L/67L.
تم تخفيف شبكة المفصلات المجوفة محليًا إلى 0.25–0.4 مم (نوع 0.3 مم لـ PP MFR 8–12) مع نصف قطر مزيج R0.15–0.25 مم، SPI A2/B1 مصقول. تعمل حشوة BeCu في منطقة المفصلات على درجة حرارة ΔT 5–6 درجة مئوية (تدفق معتدل - غير مبرد بشكل مفرط!) للحفاظ على التوجه الجزيئي PP وقوة التحمل القابلة للطي (50,000+ دورة فتح/إغلاق). إدراج المفصلة عبارة عن كتلة مثبتة بمسامير قابلة للاستبدال من وجه الفراق.
مسودة الجدار الجانبي 1.5-3°/الجانب (نفس الاستدقاق ID وOD للحفاظ على ثبات الجدار عند التداخل). نحن نحاكي 10 فراغات متداخلة ثلاثية الأبعاد → نتحقق من الحد الأدنى للخلوص ≥2 مم (التوصية ≥1.5 مم) بين الجدار المتداخل وقواعد/أضلاع القاعدة. الارتفاع المتداخل المستهدف: 75-90 ملم (نطاق 21L-67L) = تقليل الحجم بنسبة 60-75%.
بالنسبة لـ Ag⁺/ZnO المضاد للميكروبات أو ESD PP المحمل بالكربون: فتحات تنفيس فولاذية مسامية ملبدة (مسام 10–20 ميكرومتر) في منطقة التعبئة الأخيرة (تاج الغطاء وكتف عميق النواة) + فتحات خط فراق 0.01–0.015 مم ← منع علامات الحرق من الجزيئات المضافة. يمكن الوصول إلى فتحات التهوية من القالب الخارجي للتنظيف/الاستبدال.
يتم وضع البوابة على الحافة الداخلية للغطاء أو الحافة الداخلية للصندوق العلوي - وهي بقايا مخفية عن الوجه الخارجي؛ طول التدفق متوازن لكل تجويف. نقوم بتشغيل حشوة مولدفلو + محاكاة أثر الصبغة للتأكد من عدم وجود خط لحام/صهر على سطح الغطاء العلوي المرئي؛ ننصح بمعدل ترك MB (1-2٪) ودورة في الدقيقة لاسترداد المسمار لتجنب التباعد/الخطوط على الشقق الكبيرة ذات التشطيب الساتان.
الحافة العلوية مُشكَّلة حتى تصل إلى مستوى التسطيح ±0.2 مم؛ تعمل فجوة الشفة المكدسة على تشغيل غطاء الصندوق الموجود بالأسفل (عند تكديسها بالكامل). يتحقق DFM من عمق حافة المكدس مقابل مسند الغطاء لمنع التأرجح على المكدس المحمل بارتفاع 5 وفقًا لمرجع Euro ALC (الحمل الثابت 100 كجم، الديناميكي 25 كجم - الويب 3/14).
فتحات مقولبة بقطر 4–5 مم (ثقوب) لأختام الأمان التي يمكن التخلص منها؛ لوحات ملصقات مقاس 80 × 40 مم (4 جوانب، مسودة ≥2 درجة، شريحة R0.5 مم) للملصقات اللاصقة/طباعة الشاشة - لا توجد رسوم إضافية للأدوات ما لم يكن الحجم مخصصًا.
مقصات البوابة البحرية بقطر 1.2–1.8 مم نظيفة على الحافة الداخلية غير المرئية؛ لا تقم مطلقًا بالبوابة من خلال شبكة المفصلات (اتجاه ضعيف وخطر الحروق). عداء بارد على شكل حرف Y لكل إدخال أو طرف ساخن (YUDO/SYNVENTIVE 1-tip) اختياري.
القلب: حاجز بقطر 10–12 مم؛ نصف قطر التجويف السفلي: إدراج BeCu؛ منطقة المفصلة: ملحق BeCu منفصل مع ΔT معتدل. 2-3 دوائر معزولة؛ مدخل ومخرج ΔT ≥4°C (الأساسية)، 5–6°C (منطقة المفصلة OK).
|
صناعة |
النظر في التطبيق والعفن |
|
التجزئة / سوبر ماركت العلامة الخاصة |
حقائب سعة 21 لترًا لتجديد الموارد في الغرف الخلفية والجمع بالنقر؛ لون العلامة التجارية PP + شعار منقوش؛ أدخل المبادلة إلى 46L للشحن من DC إلى المتجر |
|
توزيع الأدوية والرعاية الصحية |
PP المضاد للميكروبات (Ag⁺ Masterbatch) - فتحات تهوية مسامية تدخل في القالب؛ جدران ناعمة قابلة للغسل. العبث العيينة للختم. 600×400 يناسب منصة نقالة أوروبية (1200×800) 2×3 متداخلة |
|
3PL / الوفاء بالتجارة الإلكترونية |
إرجاع الفوارغ المتداخلة يوفر 60-75% من الشحن؛ قاعدة مسطحة للناقلات. حاملات ملصقات ذات 4 جوانب للرمز الشريطي/RFID؛ تم التحقق مسبقًا من تغيير اللون السريع في DFM |
|
الأطعمة والمشروبات (عدم الاتصال المباشر) |
عذراء الغذاء الصف PP. الارتفاع المتداخل ≥80 مم (46L) لكل شبكة 3/14؛ يتشابك الغطاء لمقاومة الغبار/الرطوبة أثناء التوزيع. |
|
قطع غيار السيارات / Mfg Intra Logistics |
نسخة ESD-PP (مليئة بالكربون) مع فتحات مسامية؛ في بعض الأحيان يتم ترميزها بالألوان بواسطة خلية سطرية؛ يدعم نظام الإدخال إضافة الحجم المستقبلي (قلب السحب العميق 56L/67L) |
Nesting + MB Flow + AM-Vent DFM Review - تحليل الجدار (1.8–2.8 مم)، شبكة المفصلات 0.25–0.4 مم مع نصف قطر، استدقاق التداخل 1.5–3 درجة/جانب، لون MB للأسفل وموقع البوابة لتجنب خطوط اللحام العلوية للغطاء. محاكاة تداخل العش بارتفاع 10 (خلوص ≥2 مم) وتدفق التعبئة مع أثر الصبغة. بالنسبة لـ AM/ESD PP: حدد مواقع فتحات التهوية المسامية. تقرير سوق دبي المالي مجاني.
القاعدة الرئيسية وإدراج تصنيع الكاسيت - التجويف الخام/التشطيب باستخدام الحاسب الآلي والإدراج الأساسي حتى ±0.02 مم؛ ملحق مفصل BeCu مناسب يدويًا مع فحص التلامس الحراري؛ تجاويف لوحة الملصقات الآلية وثقوب العبث؛ تم تركيب فتحات تهوية مسامية واختبار التدفق بالهواء.
تجربة التجميع وT1 (كلا مجموعتي الإدخال) - يتم تشغيلها على جهاز داخلي مع PP محدد (MFR وفقًا لمواصفاتك). قم بإنتاج عينات من إدخالات 21L و46L (وقت المبادلة المسجل). الفحص: اختبار الطي المفصلي (يدوي/ميكانيكي 50 كيلو+ هدف)، الارتفاع المتداخل (الهدف ≥80 مم لـ 46 لتر)، استواء الحافة العلوية ±0.2 مم، جودة البوابة. توفير فيديو تجريبي + عينات + تقرير CMM.
التصحيح والموافقة النهائية - ضبط تدفق / فتحة التبريد إذا لزم الأمر؛ القاعدة الرئيسية للسفينة + أشرطة الإدخال في علب منفصلة خالية من التبخير مع دليل القالب وقطع الغيار (دبابيس القاذف وإدخال مفصلات BeCu المتوفرة كقطع غيار قابلة للاستهلاك ومسامية للتهوية).
دعم ما بعد البيع — ضمان لمدة عام (غير مصنوع يدويًا)، قطع غيار مجانية، توجيه عن بعد لإجراءات تغيير الإدخال واستبدال BeCu/فتحة التهوية.
تبادل الإدخال وتجربة Euro ALC متعددة الأحجام - لقد قمنا ببناء قوالب ذات قاعدة مشتركة لحقائب التداخل 21L(400×300)+46L(600×400) مع أشرطة تجويف/أساسية قابلة للتبديل - توفر لك 30-40% مقابل قالبين كاملين.
DFM المتقدم: تداخل التداخل + تدفق MB + تخطيط فتحة التهوية AM/ESD - نحن نحاكي 10 أعشاش عالية، ومنع خطوط تدفق الألوان الرئيسية، ونحدد فتحات فولاذية مسامية لقطع PP قبل الفولاذ المضاد للميكروبات/الكربون.
ملحق مفصل BeCu قابل للاستبدال (يتم تثبيته بمسامير من وجه فراق) - يتم تبديل منطقة تلميع المفصلة البالية في دقائق دون إزالة التجويف؛ يمتد عمر خدمة القالب اقتصاديًا.
مراقبة الجودة الصارمة والتقدم الشفاف - صور الآلات الأسبوعية، وعينات T1 من مجموعتي الإدخال، واختبار طي المفصلة والتحقق من الارتفاع المتداخل قبل الشحن.
تجربة التصدير - يتم شحن القوالب إلى أوروبا (مناقشة بصمة EN 840)، وأمريكا الشمالية والجنوبية، وجنوب شرق آسيا، والشرق الأوسط.
ضمان لمدة عام + إدراجات مفصلة BeCu احتياطية / إدراجات فتحة تهوية مسامية متاحة
س: ما هو نظام قالب التبادل الداخلي ولماذا يجب أن أستخدمه؟
ج: قاعدة قالب واحدة للخدمة الشاقة + أشرطة إدخال تجويف/قلب قابلة للتبديل لأحجام مختلفة (على سبيل المثال، 21L 400×300mm و46L 600×400mm). أنت تدفع مقابل قاعدة واحدة + مجموعتين من الإدخالات بدلاً من قالبين كاملين - مما يوفر ما يقرب من 30 إلى 40% من النفقات الرأسمالية. التغيير ~ 30-45 دقيقة عن طريق فك براغي المشبك وتبديل الإدخالات الموجودة في وتد.
س: هل يمكنك تشغيل Anti-Microbial PP (الصبغة الرئيسية لأيون الفضة/الزنك) أو ESD PP؟
ج: نعم. يمكن أن تسبب هذه الإضافات علامات حروق إذا لم يتم تنفيسها بشكل صحيح. نحن نصمم فتحات تهوية من الفولاذ المسامي الملبد في مناطق التعبئة الأخيرة + فتحات أعمق لخط الفراق ← تمنع التناثر/الحرق. سنلاحظ الفاصل الزمني لتنظيف فتحة التهوية في دليل القالب.
س: كيف يمكنك منع ظهور خطوط الألوان على أسطح الأغطية المسطحة الكبيرة؟
ج: نقوم بتشغيل أداة تعبئة قالب التدفق + محاكاة أثر الصبغة وفقًا لمعدل تساقط الأصبغة الرئيسية (1-2% من النوع). يتم وضع البوابة على الحافة الداخلية (المخفية) مع طول تدفق متوازن؛ نتحقق من عدم ظهور خط لحام/صهر على سطح الغطاء العلوي المرئي. كما تم توفير نصيحة بشأن عدد دورات المحرك في الدقيقة والضغط الخلفي.
س: ما هو PP MFR الذي توصي به للحصول على أفضل عمر للمفصلة في هذا القالب؟
ج: معدل MFR 8–12 جم/10 دقائق (كوبوليمر PP) للمفصلة المتكاملة - يحتفظ بقدرة التحمل عند الطي (أكثر من 50000 دورة) دون حدوث تشقق بسبب الإجهاد الأبيض. MFR 12–18 قابل للاستخدام ولكن عمر المفصلة يتناقص؛ MFR > 20 غير موصى به لمنطقة المفصلات.
س: ماذا تحتاج لاقتباس ؟
ج: رسم ثنائي الأبعاد (PDF/DWG) + نموذج ثلاثي الأبعاد (STP/IGS/X_T) لكل حجم تريده (على سبيل المثال، 21L + 46L) أو صور واضحة مع تعتيم (الطول الخارجي/الداخلي × العرض × الارتفاع، وسمك الجدار، والارتفاع المتداخل إذا كان معروفًا، ومواصفات الويب المفصلية إن وجدت). أخبرنا بدرجة PP (MFR)، والحجم السنوي، واللون-MB%، وما إذا كانت هناك حاجة إلى إصدار مضاد للميكروبات/ESD.
أرسل رسومات ALC 2D/3D المتداخلة (لكل حجم - على سبيل المثال 21L 400×300 و46L 600×400) ومتطلبات المشروع (PP MFR، اللون-MB %، مضاد للميكروبات/ESD نعم/لا). ستوفر ZHONGYUE MOLD تقريرًا مجانيًا عن Nesting-Interference + MB-Flow + AM/ESD Vent DFM + عرض أسعار رسمي خلال 24-48 ساعة عمل.
اتصل بنا الآن لبدء مشروعك الخاص بإدراج حاوية ذات غطاء مرفق قابلة للتكديس بالحجم الأوروبي / مشروع قالب حقن حمل قابل للتكديس!
