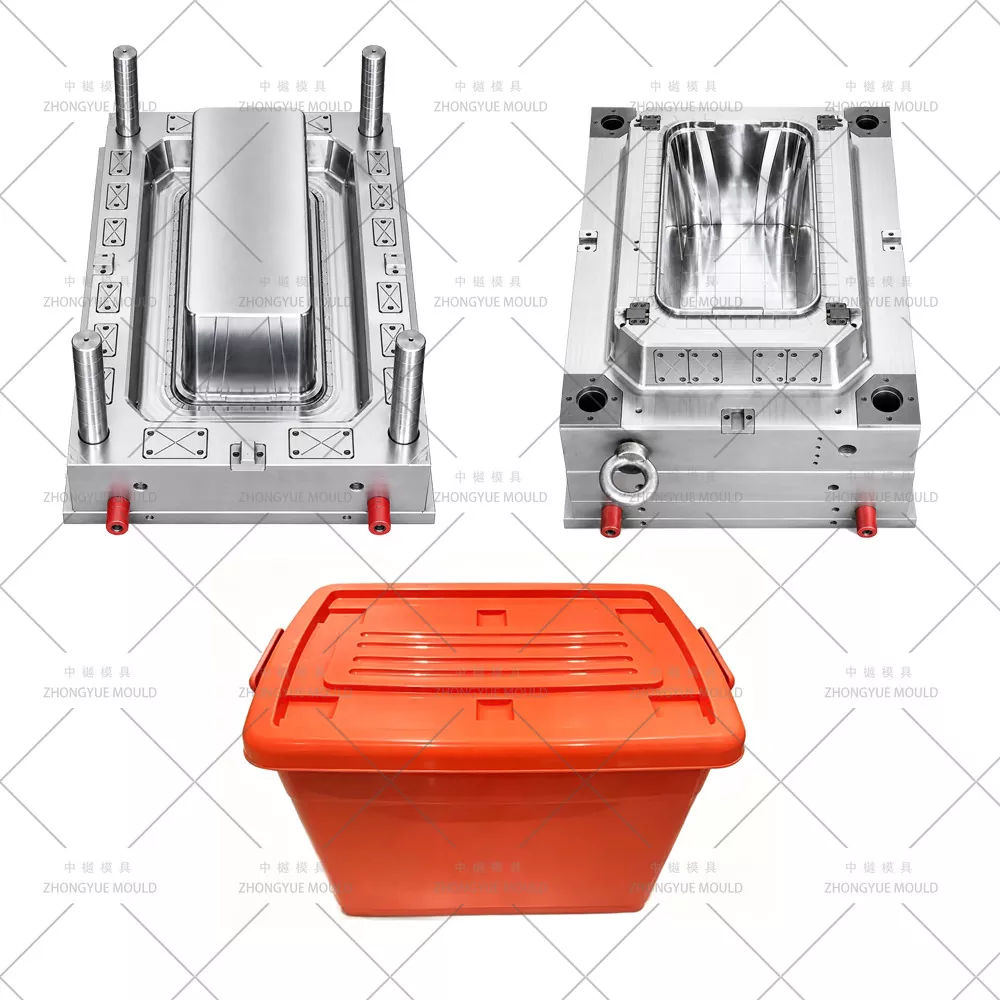

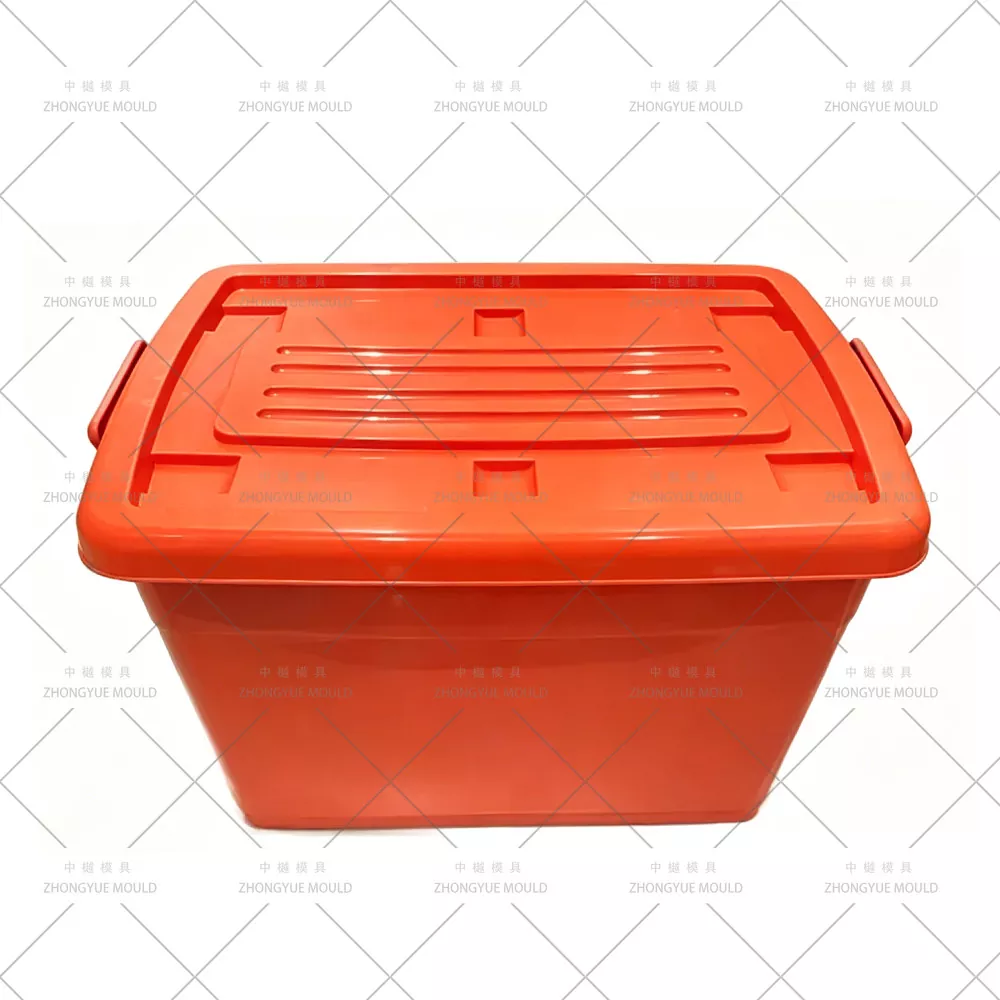

ZHONGYUE MOLD هي شركة صينية متخصصة في تصنيع قوالب الحقن تقوم بتزويد قوالب صناديق التخزين سعة 40 لترًا / قوالب حقن حاويات التخزين المنزلية سعة 40 لترًا (صناديق تنظيم مستطيلة متوسطة السعة، وصناديق تخزين الخزانة/المكتب/ورشة العمل) لتجار الجملة العالميين للمنتجات المنزلية، ومحلات السوبر ماركت، والعلامات التجارية ذات العلامات التجارية الخاصة. صندوق التخزين سعة 40 لترًا عبارة عن منظم متعدد الاستخدامات للمنزل/المستودعات متوسط إلى كبير الحجم - وهو مصبوب بشكل شائع في PP (البولي بروبيلين، MFR 8–15 جم/10 دقائق، اختياريًا مع مثبت للأشعة فوق البنفسجية ولون MB) مع سطح خارجي أملس أو خفيف VDI 27–30 (وجه داخلي من الساتان SPI B1/B2) لسهولة التنظيف والمظهر الجذاب. تتميز قوالب الصناديق سعة 40 لتر لدينا بدوائر مائية معزولة مزدوجة مع حاجز مركزي Ø10–12 مم + إدراج BeCu (نحاس البريليوم) في نصف قطر الزاوية السفلية، وبوابة غواصة مخفية على الحافة العلوية أو الحافة الداخلية (لا توجد بقايا بوابة مرئية)، وسمك جدار تم التحقق منه من قبل DFM (2.0-3.0 مم)، وتصميم تجويف واحد (1×1) مع قالب غطاء اختياري مطابق بتجويفين أو 4 تجاويف الناتج اليومي المتوازن. يتم التعامل مع تجويف مقبض الحمل (إن وجد) من خلال ملحق صغير فضفاض أو شريحة زاوية صغيرة (نيتريد H13).
بدءًا من صناديق التخزين المستطيلة القابلة للتكديس سعة 40 لترًا (مع/بدون تجويف المقبض الجانبي)، وأغطية المفصلات أو الأغطية الملائمة (غير الشفافة/الشفافة)، وحتى صواني المقسم الداخلية (قالب منفصل اختياري)، نقدم مراجعة كاملة لـ DFM وتحليل تبريد/تعبئة تدفق القالب قبل قطع الفولاذ.
|
غرض |
المواصفات / الخيارات |
|
|
اسم القالب |
قالب حقن صندوق تخزين بلاستيكي (حاوية / صندوق تنظيم) سعة 40 لتر |
|
|
التجويف والفولاذ الأساسي |
التجويف: P20 (HRC 28–33) ستاندرد؛ 718H (HRC 33–38) أو 2738HH اختياري؛ النواة: P20 / 718H؛ إدراج/شريحة صغيرة: نيتريد H13(2344 ESR). |
|
|
قاعدة العفن |
LKM / DME / HASCO / تصميم ذاتي (النوع 650×750 مم – 800×900 مم، الوزن 2.0–3.5 طن) |
|
|
تجاويف |
الجسم: 1 × 1 قياسي؛ الغطاء: 1×1، 2×1، 2×2، 4×1 اختياري ليتناسب مع مخرجات الجسم |
|
|
نظام عداء |
معيار العداء البارد (البوابة الفرعية على الحافة العلوية الداخلية)؛ عداء ساخن (YUDO / SYNVENTIVE ذو طرف واحد مفتوح) اختياري للحجم الكبير |
|
|
نوع البوابة |
بوابة غواصة (كامنة) على الحافة / الحافة العلوية الداخلية؛ إمكانية البوابات المباشرة ذات الطرف الساخن |
|
|
طرد |
دبابيس القاذف على حافة القاعدة + شريط متجرد اختياري؛ إعداد إخراج مساعدة الهواء للسحب العميق> 300 مم |
|
|
تبريد |
الحاجز المركزي Ø10–12mm + إدراج BeCu @ نصف قطر الزاوية السفلية؛ دائرتان مائيتان معزولتان (التجويف والقلب)؛ ΔT ≥3–4°C |
|
|
الشرائح / إدراجات |
0-1 شريحة زاوية صغيرة أو ملحق فضفاض لتقويض مقبض الحمل (إن وجد)؛ نيتريد H13 |
|
|
الانتهاء من السطح |
التجويف: SPI B1 satin std.، VDI 27–30 حبيبات خفيفة اختيارية؛ الأساسية/الداخلية: طلاء SPI B1؛ الشعار: إدراج قابل للتغيير |
|
|
العمر المتوقع للقالب |
≥300000 طلقة (P20)؛ ≥500,000 طلقة (718 ساعة)؛ ≥800,000 طلقة (إدراج نيتريد H13) |
|
|
مادة القولبة الموصى بها |
PP (MFR 8–15 جم/10 دقائق)، PP+UV (شرفة/تخزين خارجي)، خليط رئيسي لكل طلب؛ الغطاء: PP/PS/ABS اختياري |
|
|
برامج التصميم |
UG NX، Pro/E، SolidWorks، AutoCAD، Mouldflow (التبريد + الاعوجاج) |
|
|
مراقبة التسامح |
±0.1 ملم بشكل عام؛ ±0.2 مم على الطول/العرض/الارتفاع؛ تسطيح الحافة العلوية ±0.3 مم؛ خلوص ملائم للمكدس 0.2–0.4 مم (تم التحقق منه مع غطاء dwg) |
|
|
مهلة |
40-60 يومًا بعد الموافقة على تصميم القالب ثلاثي الأبعاد |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروع قالب صندوق التخزين البلاستيكي القادم أكثر إشراقًا!

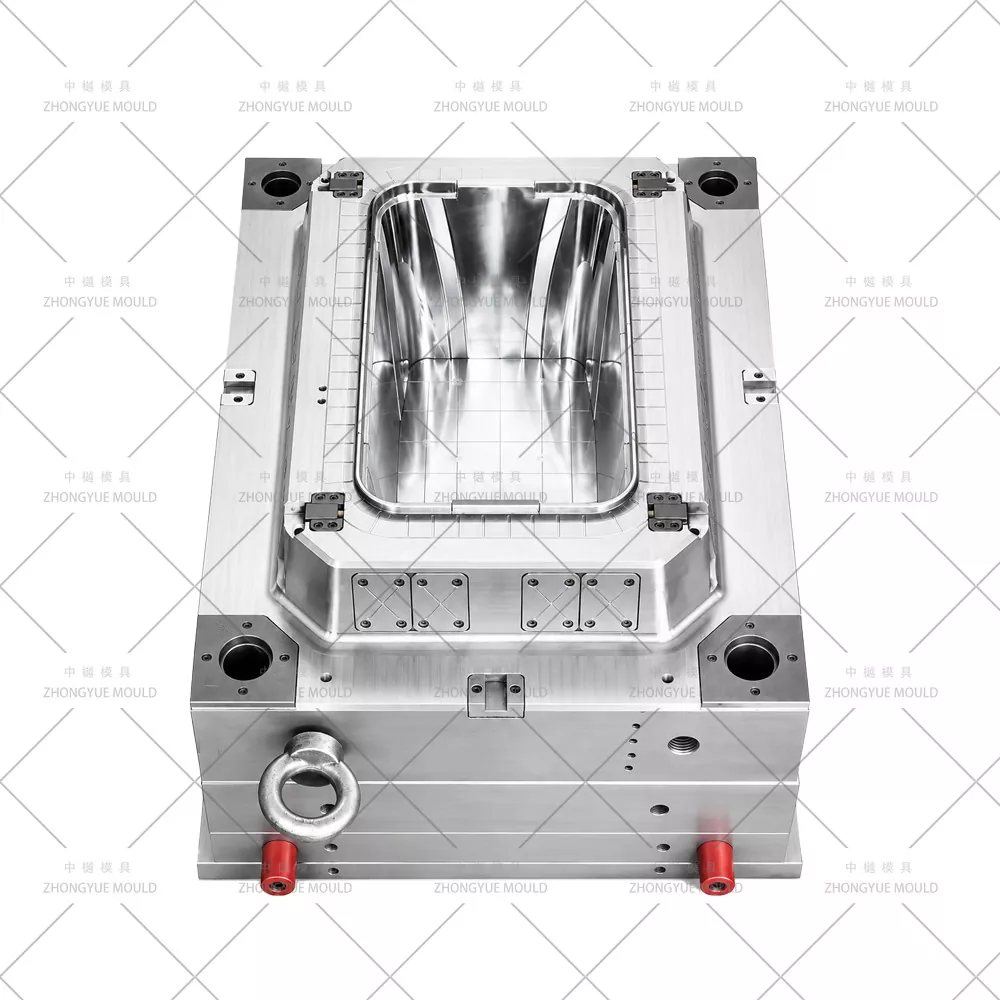

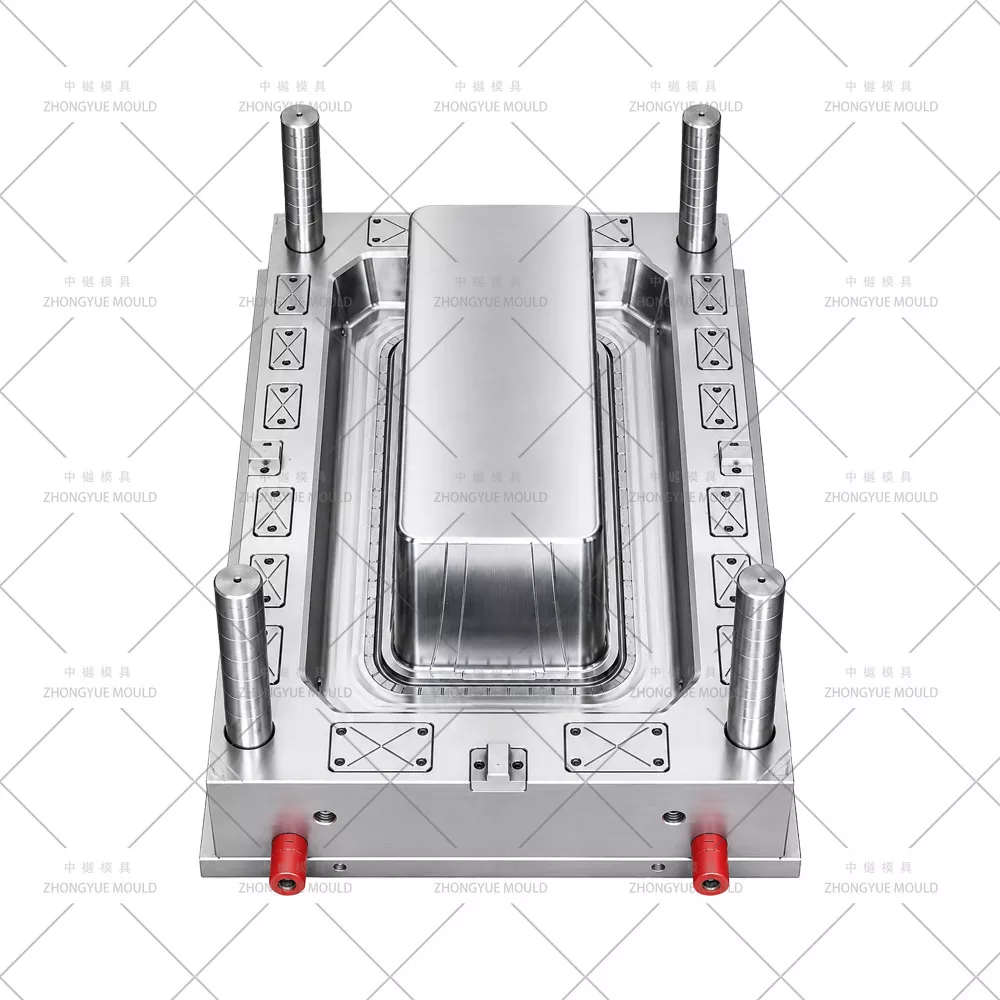

قالب صندوق التخزين البلاستيكي عبارة عن أداة تجويفية دقيقة مثبتة في آلة التشكيل بالحقن. بالنسبة لصندوق سعة 40 لترًا (حوالي 500 × 350 × 300 مم، عمق السحب 280-320 مم)، يتكون القالب من تجويف مجوف (تشكيل الجدران الخارجية، تكديس الشفاه، تجويف المقبض) ونواة طويلة (تشكيل الحجم الداخلي). يتم تسخين راتينج PP إلى ~ 180-230 درجة مئوية، ويتم حقنه تحت ضغط عالٍ في القالب المغلق، ويملأ كل زاوية - بما في ذلك تجويف المقبض وحواف التراص - ثم يبرد لمدة 22-35 ثانية (نموذجي لصندوق PP سعة 40 لترًا، ووزن اللقطة ≈2.0-2.8 كجم). بعد التصلب، يتم فتح القالب ويتم إخراج صندوق التخزين النهائي سعة 40 لترًا.
يوفر قالب صندوق تخزين سعة 40 لترًا جيد البناء من ZHONGYUE MOLD ≥300,000 طلقة (P20) أو ≥500,000-1,000,000 طلقة (718H/2738HH) مع سمك جدار ثابت، وتعريف زاوية حاد، ونهاية نظيفة لخط الفراق - مناسب للمنزل والمكتب والاستخدام الصناعي الخفيف.
يعمل قالب الصندوق سعة 40 لترًا على ماكينات حقن 500T-1000T ويجب أن يتحمل قوة تثبيت أعلى ودورة حرارية أعلى من أدوات 10L/20L. تشمل قوالبنا:
قالب فولاذي عالي الجودة - تجويف وقلب في معيار P20 (HRC 28–33 قبل الصلابة)؛ قابلة للترقية إلى 718H (HRC 33–38) أو 2738HH لعمر أطول واحتفاظ أفضل بالتلميع/الملمس.
أبعاد التجويف المصنعة بدقة — تم تعويض انكماش البولي بروبيلين بحوالي 1.2–1.8%؛ صندوق L / W ± 0.2 مم ، وتسطيح الشفاه المكدس ± 0.3 مم ، مما يضمن مقعد غطاء مثالي وقابلية للتكديس عبر الدُفعات.
دوائر تبريد مزدوجة معزولة + ملحق زاوية BeCu — حاجز مركزي بقطر 10–12 مم من خلال القلب + إدخال BeCu (MOLDMAX™/Ampcoloy) في نصف قطر الزاوية السفلية حيث يتكاثف الجدار؛ تحافظ دائرتان مائيتان معزولتان (جانب التجويف والجانب الأساسي) على مدخل ومخرج ΔT ≥3–4°C، مما يقلل الدورة والالتواء عند سحب أعمق يبلغ 280-320 مم.
سطح داخلي أملس وملمس خارجي يمكن التحكم فيه - SPI B1/B2 مصقول بشكل أساسي (سهل التحرير، صندوق داخلي أملس)؛ Cavity SPI B1 من الساتان القياسي أو الجلد الخفيف VDI 27–30 عند الطلب - لا يوجد نقش EDM من الروطان/المنسوج ما لم يتم طلب ذلك بشكل خاص.
شريحة صغيرة / إدراج فضفاض لتجويف مقبض الحمل (إن وجد) - إدراج نيتريد H13 (2344 ESR) أو شريحة زاوية ضحلة (الشوط 5-15 مم) لتقويض المقبض الجانبي؛ تم فحص التداخل في التجميع ثلاثي الأبعاد.
فتحة تهوية عميقة — فتحات خط فراق 0.01–0.015 مم + دبابيس تهوية / فتحة تهوية فولاذية مسامية في منطقة التعبئة الأخيرة (الجزء العلوي الأساسي/الكتف) — ضرورية لصناديق PP ذات سحب 280–320 مم لمنع الحرق/الطلقة القصيرة.
|
قطاع السوق |
الاستخدام والنظر في العفن |
|
المنزل / الخزانة / التخزين تحت السرير |
الملابس الموسمية، والألعاب، والبياضات - يجب أن يكون الصندوق صلبًا ولكن خفيفًا، وحواف مستديرة من أجل السلامة؛ غطاء شفاف اختياري (مصبوب في قالب PS/ABS — sep) |
|
تخزين المكتب والأرشيف |
الملفات والقرطاسية - عتبات خارجية موحدة لتناسب الرف؛ قمة مسطحة للتكديس |
|
الصناعات الخفيفة / الورشة / الجراج |
الأدوات والأجهزة وقطع الغيار - جدران أكثر سمكًا قليلاً (2.5-3.0 مم) وزوايا معززة؛ في بعض الأحيان الشعار/النقش التسلسلي |
|
التجزئة / العلامة الخاصة |
المظهر مهم - الساتان الناعم أو حبيبات VDI الخفيفة، ومرونة اللون MB، وإدراج قابل للتغيير لشعار العلامة التجارية المنقوش |
يعد اختيار شريك قالب الحقن أمرًا بالغ الأهمية. تتمتع ZHONGYUE MOLD بخبرة تزيد عن 15 عامًا في قوالب السلع المنزلية - صناديق التخزين (5 لتر - 120 لتر)، والصناديق، والكراسي، وصناديق الغبار، وسلال الروطان - مع CAD/CAM/CAE (UG NX، وPro/E، وSolidWorks، وMouldflow) الداخلي، وCNC وEDM بالحجم الكامل، وسجل تصدير إلى أوروبا وأمريكا الشمالية والجنوبية وجنوب شرق آسيا والشرق الأوسط.
نحن لا نصنع قالبًا فحسب - بل نراجع رسم الأجزاء الخاصة بك، ونجري تحليل تبريد/التواء DFM وMoldflow، ونقترح تحسينات على سُمك الجدار/البوابة/الإخراج/تقويض المقبض، ولا ننتقل إلى قطع الفولاذ إلا بعد تسجيل خروجك. يأتي كل قالب مزودًا بفيديو تجريبي T1 وعينة من الأجزاء + تقرير CMM ودليل التشغيل وقائمة قطع الغيار.

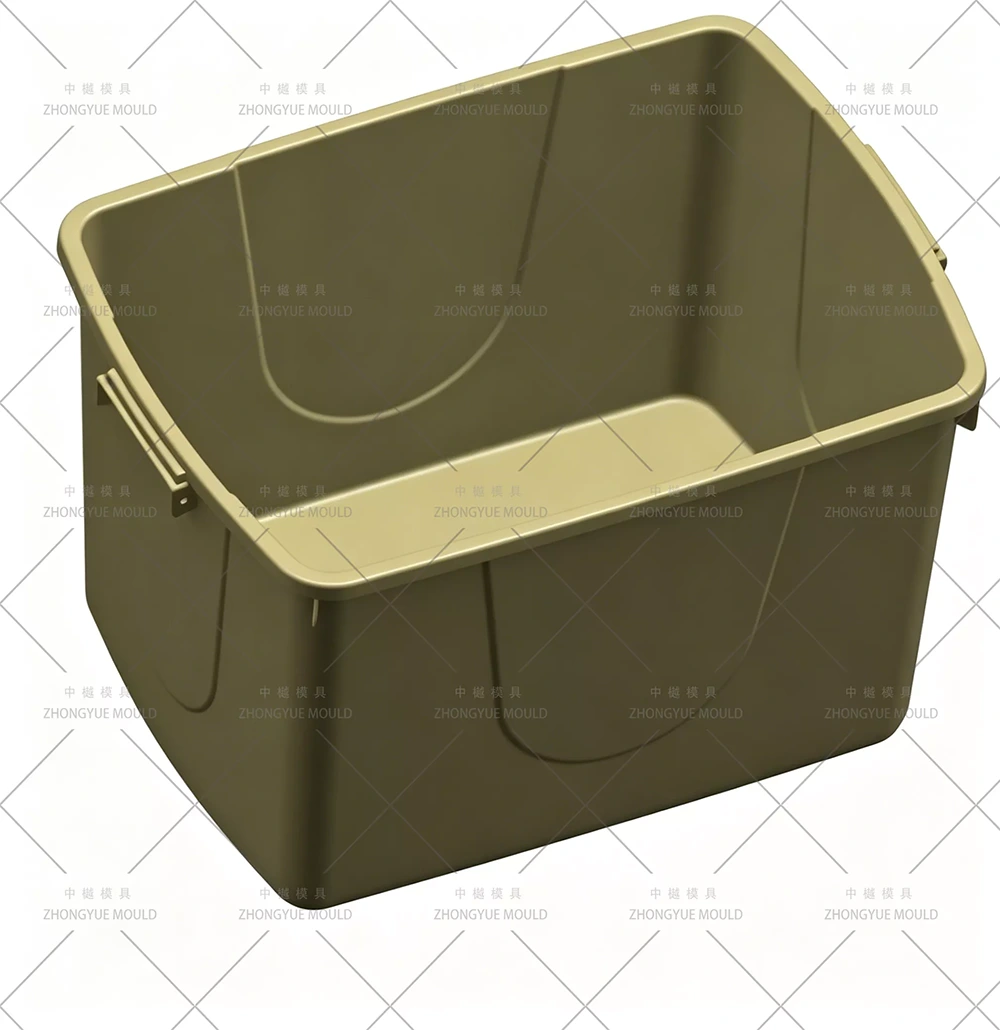

تصميم المنتج والقالب ثلاثي الأبعاد (مرحلة سوق دبي المالي) - احصل على التصميم ثنائي الأبعاد/ثلاثي الأبعاد (STP/IGS/X_T)؛ تحليل سمك الجدار (2.0-3.0 مم)، زاوية السحب (≥1.5 درجة ناعمة / +0.5 درجة إذا كانت الحبوب خفيفة)، موقع البوابة (غواصة على الحافة الداخلية العلوية)، تخطيط التبريد (دوائر مزدوجة + مواصفات BeCu.)، راحة مقبض الحمل (إدراج صغير أو شريحة)، وإزالة غطاء المباراة. تقديم تقرير سوق دبي المالي واقتراحات التحسين مجانًا.
تأكيد المواد والصلب - P20 (قياسي) أو 718H/2738HH لكل حجم؛ قاعدة القالب LKM/DME/HASCO؛ عداء ساخن (YUDO/SYNVENTIVE طرف واحد مفتوح) أو بوابة فرعية باردة حسب التفضيل.

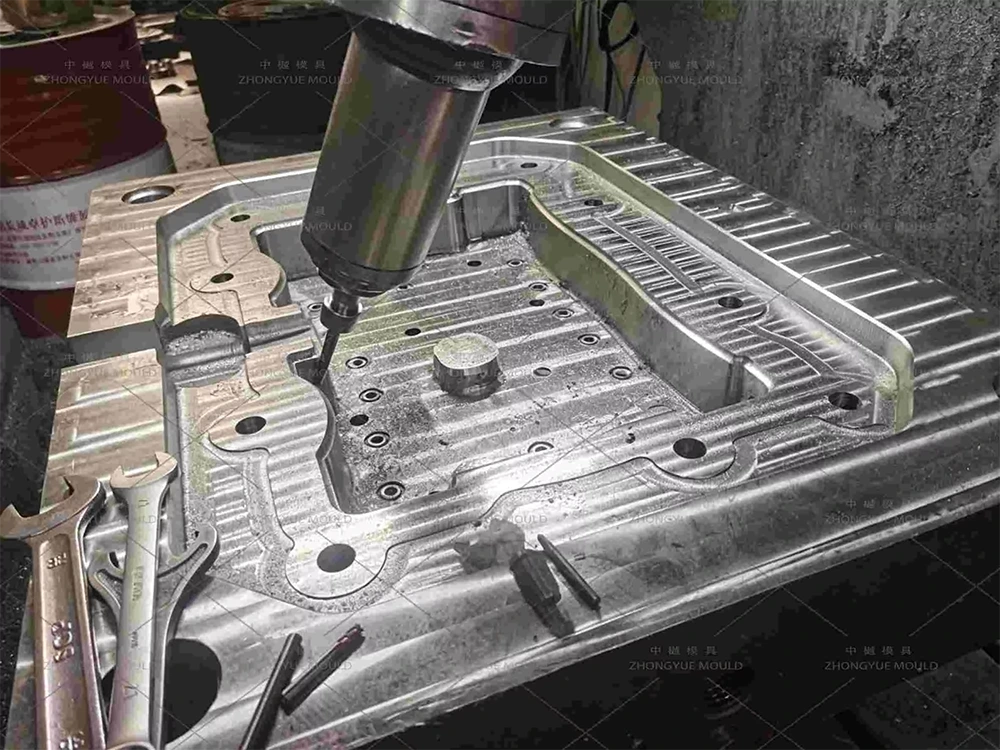

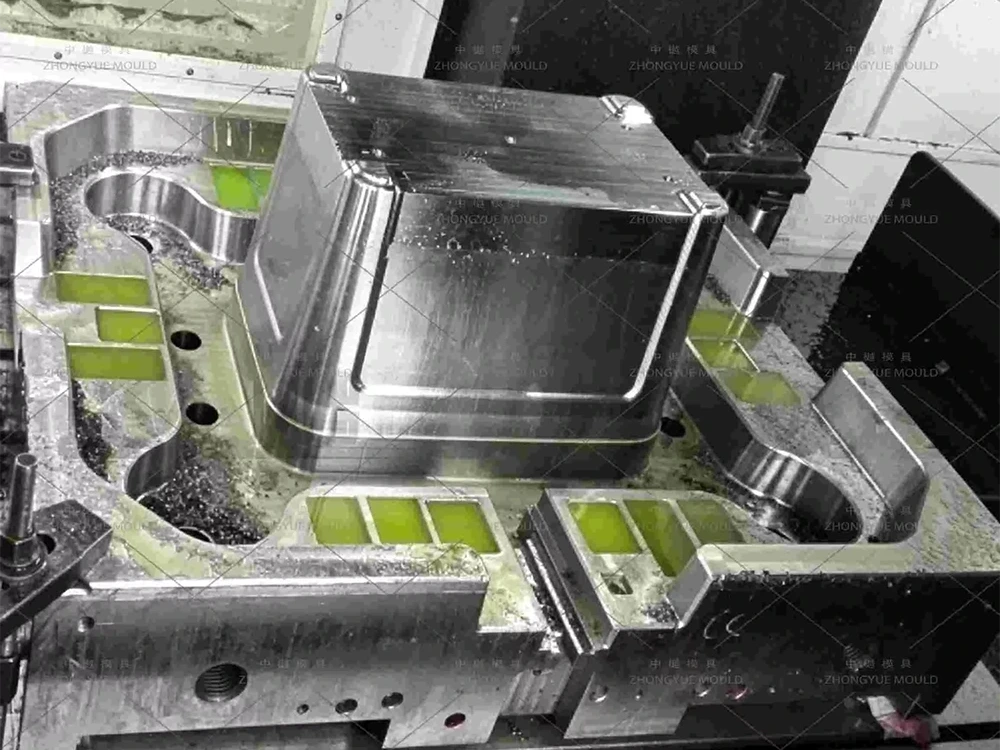

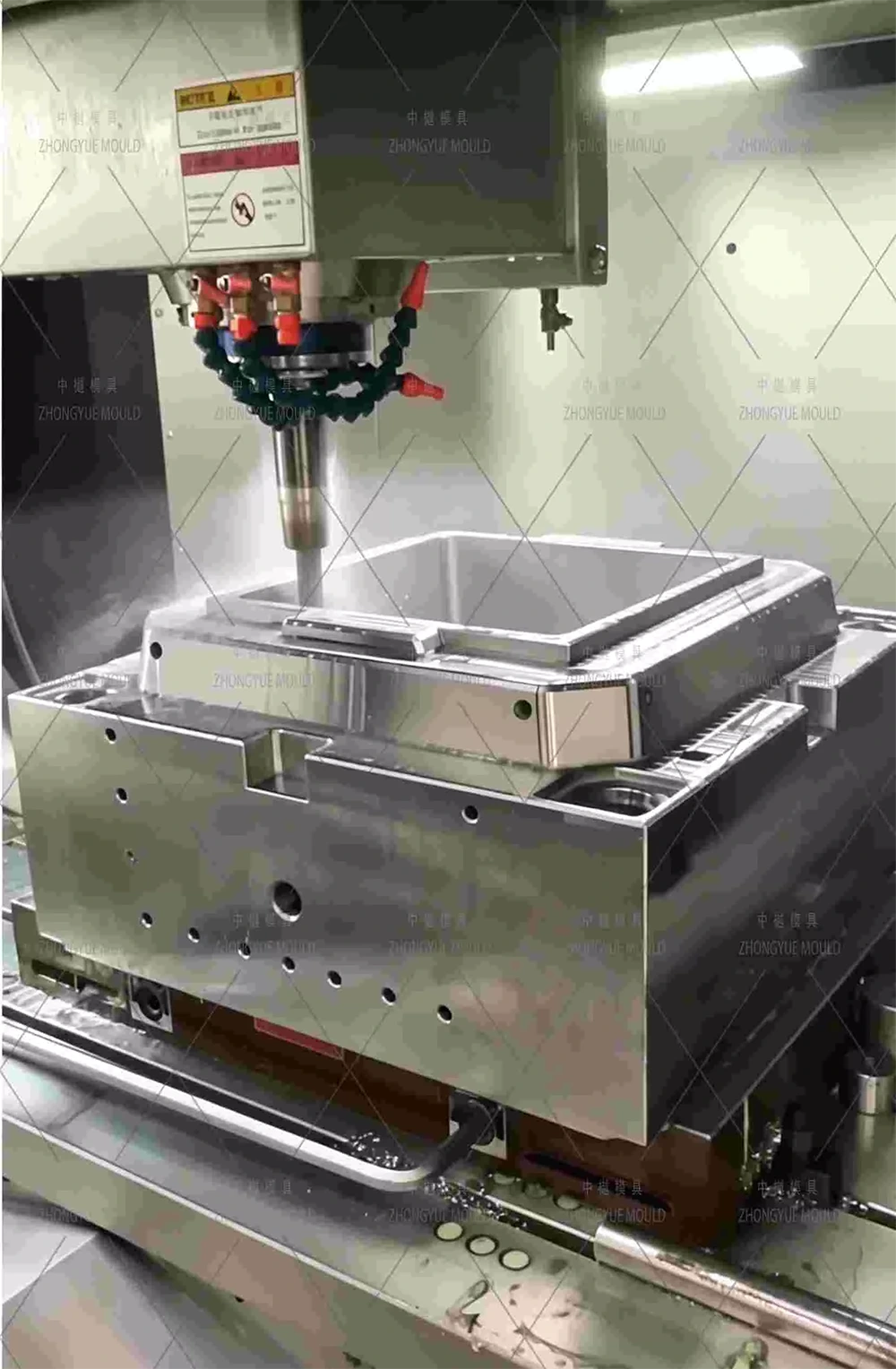

التصنيع الدقيق — تجويف وقلب خشن/تشطيب نهائي باستخدام الحاسب الآلي عالي السرعة، حفر عميق لحاجز التبريد، نيترة إدخال صغير H13 وملاءمة يدوية، تركيب إدخال BeCu وفحص الاتصال الحراري، تلميع SPI B1/B2 أو حفر ضوئي VDI.

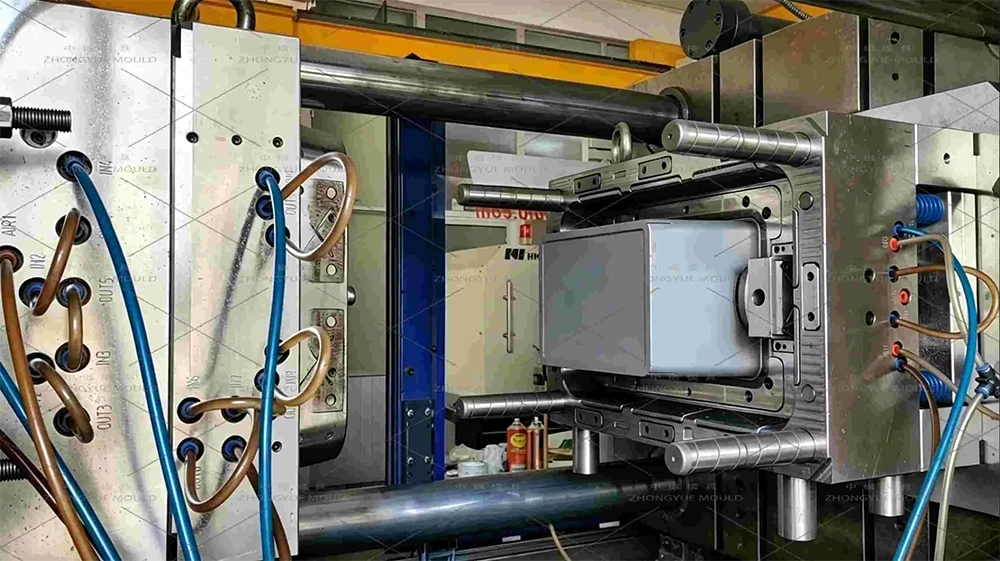

التجميع، التجربة والتصحيح T1 - يتم تشغيله على جهاز داخلي، والتحقق من البيضاوية/التسطيح، ومسح سمك الجدار، وملاءمة غطاء المقعد (إذا كانت عينة الغطاء متاحة)، وتوفير فيديو تجريبي + عينات + تقرير الأبعاد. صقل إذا لزم الأمر.
التعبئة النهائية والشحن - علبة خشبية متينة خالية من التبخير؛ دليل العفن. قطع الغيار (مسامير القاذف، وفوهات المياه، وجلبة الذباب، والإدخال الصغير إن أمكن)؛ شهادات الصلب ومستندات المعالجة الحرارية.
دعم ما بعد البيع — ضمان لمدة عام واحد (الضرر غير الصناعي)، قطع غيار مجانية، إرشادات فنية عن بعد لإعادة قطع فتحات التهوية / ضبط الطرد.
س: كيف يختلف قالب الصندوق 40 لتر عن 10 لتر أو 50 لتر؟
ج: 40 لترًا عبارة عن صندوق متوسط السعة - سحب أعمق (~ 280-320 مم) من 10 لتر (180-250 مم) ← يحتاج إلى دوائر تبريد مزدوجة + ملحق زاوية BeCu ويعمل عادةً على أجهزة 500T-1000T مقابل 350T-650T لـ 10L. وزن الطلقة ≈2.0–2.8 كجم PP (مقابل ~0.7–1.2 كجم لـ 10 لتر، ~2.8–3.5 كجم لـ 50 لتر). قالب 50 لتر أثقل، وأحيانًا مع تقوية أكثر سمكًا وقاعدة أكبر. جميعها ذات تجويف قياسي 1×1؛ عدد تجاويف قالب الغطاء مطابق لدورة الجسم.
س: هل تقوم أيضًا بصنع قالب الغطاء المطابق؟
ج: نعم. نقتبس جسم الصندوق سعة 40 لترًا على شكل تجويف 1 × 1 والغطاء على شكل تجويفين أو 4 تجاويف (دورة أقصر ~ 10-18 ثانية) لتحقيق التوازن في الإنتاج اليومي. يمكن أن يكون الغطاء PP (غير شفاف/ملون)، أو PS شفاف، أو ABS (ممتاز) — عرض أسعار منفصل.
س: ما هو الفولاذ الذي توصي به لبرنامج الطلقات من 300 ألف إلى 500 ألف؟
ج: يعتبر P20 (HRC 28–33) فعالاً من حيث التكلفة لأكثر من 300 ألف لقطة. بالنسبة للقطات من 500 ألف إلى 1 مليون أو احتفاظ أفضل بالسطح مع حبيبات VDI الخفيفة، نوصي بـ 718H (HRC 33–38) أو 2738HH.
س: بوابة الغواصة أو العداء الساخن؟
ج: الافتراضي هو البوابة الفرعية الباردة على الحافة العلوية الداخلية (الآثار المخفية، التفريغ التلقائي) - بسيطة وموثوقة. يعد العداء الساخن (YUDO/SYNVENTIVE 1-tip open) اختياريًا لعمليات التشغيل ذات الحجم الكبير للتخلص من خردة العداء.
س: هل يمكنك إضافة تجويف/تقويض مقبض الحمل؟
ج: نعم - تم تصميمه من خلال ملحق فضفاض قابل للتغيير أو شريحة صغيرة ضحلة (نيتريد H13). يتحقق سوق دبي المالي من التداخل والمسودة. المقبض نفسه ليس مصبوبًا - تم تجميعه من البلاستيك/المعدن بعد القالب.
س: ماذا تحتاج لاقتباس ؟
ج: رسم ثنائي الأبعاد (PDF/DWG) + نموذج ثلاثي الأبعاد (STP/IGS/X_T) أو صور واضحة بأبعاد (L×W×H، سمك الجدار، الوزن، السعة)، الحجم السنوي، عدد التجاويف المفضلة للغطاء (2×1 وما إلى ذلك)، المادة (PP MFR / UV نعم/لا). إذا كنت تريد أيضًا قالب الغطاء، فيرجى مشاركة رسم/أبعاد الغطاء أو تأكيد "نفس محيط الجزء العلوي من الجسم".
أرسل رسمًا ثنائي الأبعاد + نموذجًا ثلاثي الأبعاد لصندوق التخزين سعة 40 لترًا (أو عينة من الصور ذات الأبعاد التفصيلية) ومتطلبات المشروع. أخبرنا إذا كنت بحاجة أيضًا إلى قالب الغطاء المطابق. ستوفر ZHONGYUE MOLD تقريرًا مجانيًا عن سوق دبي المالي + ملخص تبريد/التواء Mouldflow + عرض أسعار رسمي خلال 24-48 ساعة عمل.
اتصل بنا الآن لبدء مشروع قالب حقن حاوية تخزين البلاستيك/صندوق التنظيم سعة 40 لترًا!
