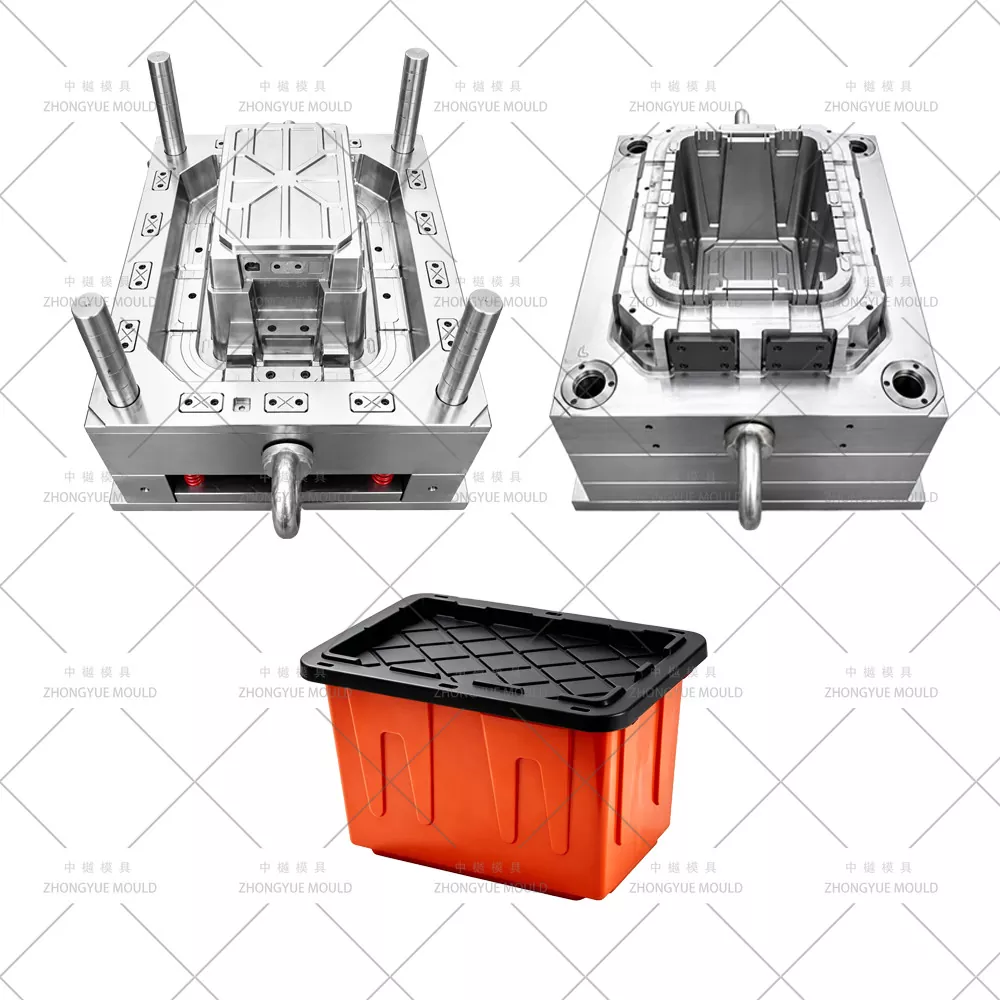

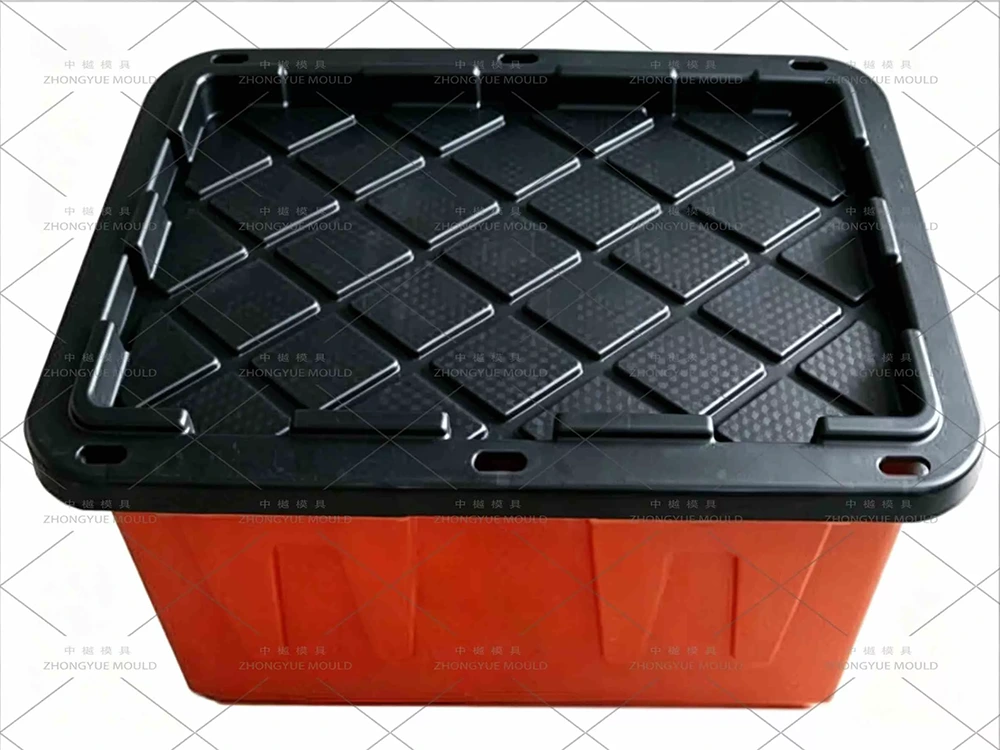

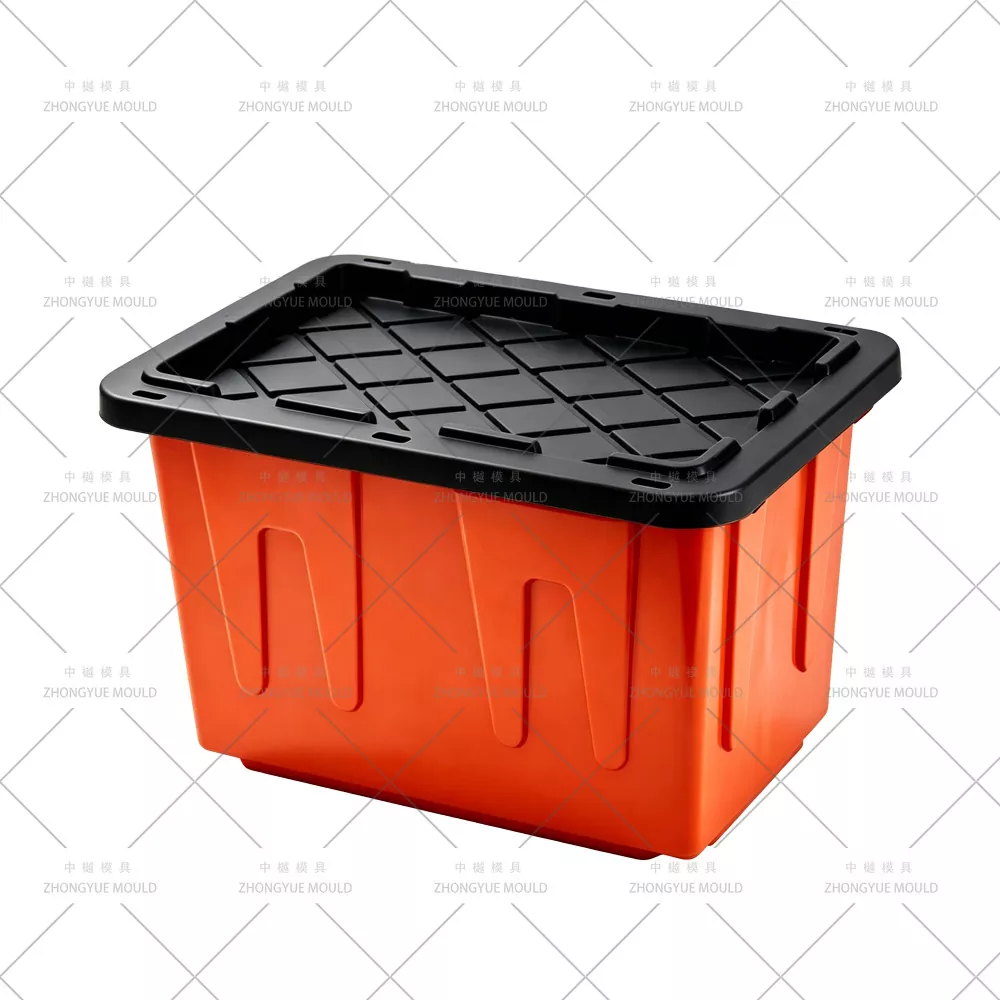

ZHONGYUE MOLD هي شركة متخصصة في تصنيع قوالب الحقن في الصين تقوم بتوريد قوالب صناديق التخزين الثقيلة / قوالب حقن صناديق التخزين البلاستيكية الصناعية (صناديق الدوران، حاويات الأغطية المرفقة، الصناديق الصناعية القابلة للتكديس) لشركات الخدمات اللوجستية العالمية وموردي قطع غيار السيارات والمصانع الكيميائية ومقدمي أتمتة المستودعات. على عكس الصناديق المنزلية ذات الجدران الرقيقة، يتم تشكيل الصناديق شديدة التحمل من PP+الألياف الزجاجية (PP+GF10–30%) أو البوليمر المشترك عالي التأثير، وتتميز بسماكة جدار تتراوح من 2.5 إلى 4.5 مم، وأضلاع تقوية ضخمة، وقدرات تكديس حاملة (ما يصل إلى 500 كجم من الحمولة الثابتة). تم تصميم قوالب الخدمة الشاقة الخاصة بنا للإنتاج المستمر على مدار الساعة طوال أيام الأسبوع، وذلك باستخدام الفولاذ المقوى H13/2344 ESR للنوى/الشرائح، وإدراج تبريد BeCu ثنائي الدائرة عند تقاطعات الأضلاع السميكة، والبوابات البحرية على الشفاه المعززة لمنع فشل البوابة تحت ضغط الحقن العالي.
بدءًا من الصناديق الصناعية ذات الغطاء المرفق سعة 60 لترًا/80 لترًا/100 لترًا/120 لترًا، وصناديق المنصات شديدة التحمل عند دخول الرافعة الشوكية، وحتى صناديق الدوران المقاومة للكهرباء الساكنة (آمنة للتفريغ الكهروستاتيكي)، فإننا نقدم مراجعة كاملة لسوق دبي المالي (DFM) وتحليلًا هيكليًا لتدفق القالب قبل قطع الفولاذ.
|
غرض |
المواصفات / الخيارات |
|
|
اسم القالب |
صندوق تخزين صناعي عالي التحمل / صندوق دوران / قالب حقن حاوية الغطاء المرفق |
|
|

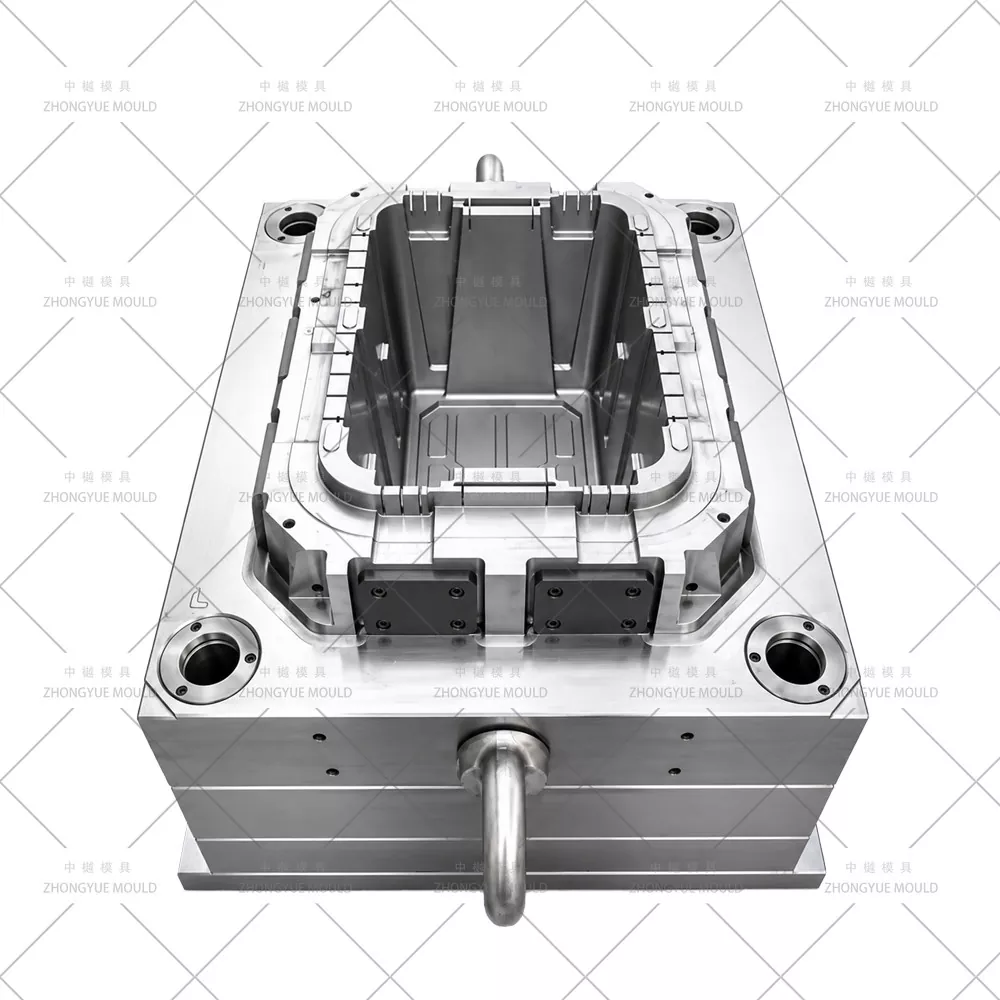

التجويف والفولاذ الأساسي |

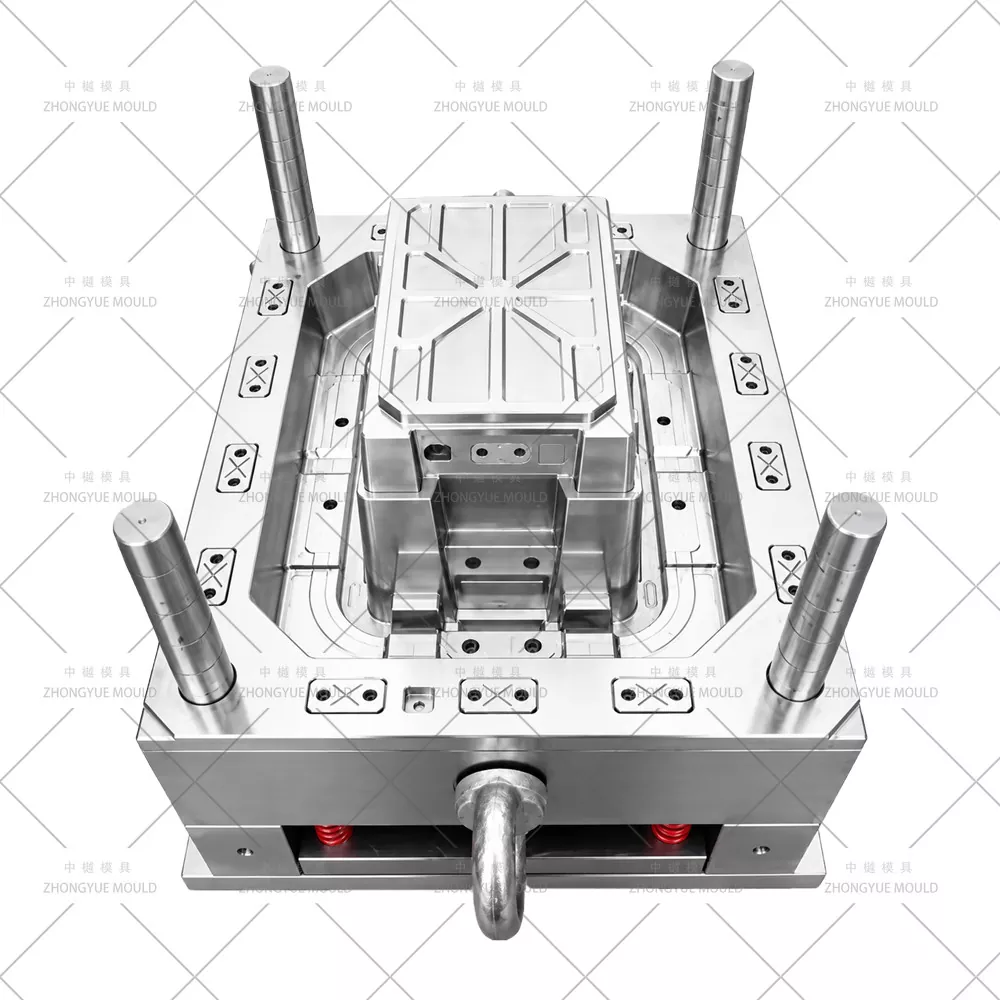

التجويف: 718H (HRC 33–38) أو 2738HH؛ النواة: H13 (2344 ESR، نيتريد HRC 48-52)؛ الشرائح: نيتريد H13 |
|
|
قاعدة العفن |
قاعدة S50C / LKM / DME للخدمة الشاقة (الوزن 3.5 طن - 8 طن حسب الحجم) |
|
|
تجاويف |
1 × 1 تجويف فردي (قياسي للصناديق الصناعية) |
|
|
نظام عداء |
معيار العداء البارد (البوابة الفرعية) ؛ Hot Runner (YUDO/SYNVENTIVE 1–2 نصائح) اختيارية للحجم الكبير |
|
|
نوع البوابة |
بوابة غواصة كبيرة على شفة علوية معززة؛ طرف ساخن بوابة مباشرة |
|
|
طرد |
دبابيس القاذف + شريط متجرد + آلية الإخراج المبكر للسحب العميق؛ مساعدة جوية اختيارية |
|
|
تبريد |
دوائر معزولة مزدوجة + إدراج BeCu @ أضلاع سميكة ونصف قطر سفلي؛ يحير Ø12-16mm |
|
|
الشرائح / الرافعات |
شرائح H13 صلبة لجيوب الشوكة / المقابض الجانبية؛ نيتريد لمقاومة التآكل |
|
|
الانتهاء من السطح |
التجويف: SPI B1/B2 ساتان (قياسي)؛ VDI 27–30 الحبوب الخفيفة اختيارية؛ النواة: SPI B1 |
|
|
العمر المتوقع للقالب |
≥500,000 طلقة (718H/H13)؛ ≥1,000,000 لقطة (الإعداد المقوى الكامل) |
|
|
مادة القولبة الموصى بها |
PP+GF10–30% (ألياف زجاجية)، بوليمر مشترك عالي التأثير، ESD PP (مضاد للكهرباء الساكنة) |
|
|
برامج التصميم |
UG NX، Pro/E، SolidWorks، AutoCAD،Moldflow (الهيكلية والتبريد) |
|
|
مراقبة التسامح |
±0.2 مم بشكل عام؛ ±0.3 مم على الطول/العرض/الارتفاع؛ تكديس تسطيح الشفاه ±0.4 مم؛ تحمل جيب الشوكة ±0.5 مم |
|
|
مهلة |
55-80 يومًا بعد الموافقة على تصميم القالب ثلاثي الأبعاد (تصلب وتركيب الفولاذ المعقد) |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروعك القادم من قوالب صناديق التخزين البلاستيكية أكثر إشراقًا!
|
ميزة |
صندوق تخزين منزلي (السابق) |
صندوق تخزين عالي التحمل (هذه الصفحة) |
|
مادة |
PP هوموبوليمر (MFR 8-15) |
PP+GF10–30% / Copo PP عالي التأثير |
|
سمك الجدار |
1.8-2.5 ملم |
2.5-4.5 ملم (سميكة الجدران) |
|
بناء |
جدران ناعمة وأضلاع خفيفة |
أضلاع رأسية/أفقية ضخمة، وجيوب شوكية، وزوايا معززة |
|
سعة التحميل |
<20 كجم |
الحمل الثابت: 300-500 كجم / الحمل الديناميكي: 100-200 كجم |
|
الصلب العفن |
ص20/718هـ |
718H / 2738HH تجويف، H13 (نيتريد) النوى/الشرائح |
|
وقت الدورة |
15-35 ثانية |
35-70 ثانية (بسبب الجدران السميكة) |
|
طلب |
المنزل والمكتب |
الخدمات اللوجستية، قطع غيار السيارات، التخزين، الكيميائية |

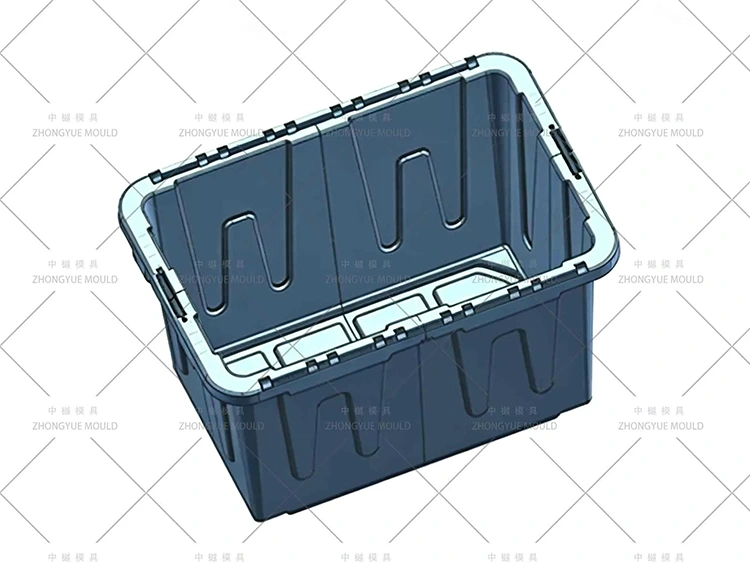

تصميم جيب مضلع وشوكة معزز - تتطلب الأضلاع الداخلية/الخارجية الضخمة وجيوب الشوكة سحبًا أساسيًا معقدًا. نحن نستخدم الفولاذ المقوى H13 (2344 ESR) لشرائح جيب الشوكة لتحمل قوى التثبيت العالية وتآكل الألياف الزجاجية الكاشطة.
استراتيجية التبريد ذات الجدار السميك — تتطلب الأقسام السميكة (3-4.5 مم) تبريدًا قويًا للتحكم في وقت الدورة. نقوم بتنفيذ دوائر مزدوجة معزولة + إدخالات BeCu (MOLDMAX™) عند تقاطعات الأضلاع وأنصاف الأقطار السفلية لاستخراج الحرارة من الأجزاء الأكثر سمكًا أولاً.
اختيار الفولاذ المقاوم للتآكل - يعتبر PP المقوى بالألياف الزجاجية شديد الكشط. يعد H13 (سطح النتريد HRC 48–52) إلزاميًا بالنسبة للنوى والشرائح وألواح التآكل. تجويف في 718H (HRC 33–38) أو 2738HH لقابلية التلميع والقوة.
البوابات والتعبئة ذات الضغط العالي — تتطلب المواد ذات الجدار السميك وعالية اللزوجة ضغط حقن عاليًا. نحن نستخدم بوابات بحرية كبيرة على حواف معززة أو بوابات ذات طرف ساخن (YUDO/SYNVENTIVE) لضمان التعبئة دون فشل بقايا البوابة.

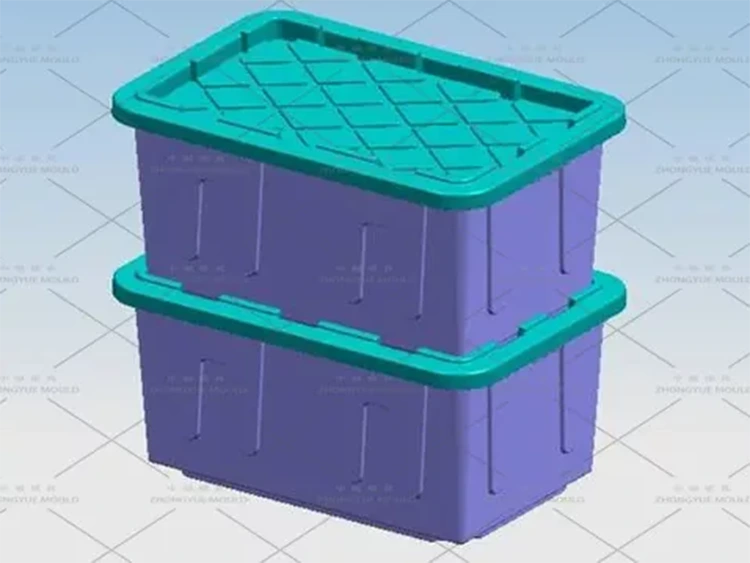

التحليل الهيكلي لسوق دبي المالي وتدفق القالب - نقوم بمحاكاة التعبئة والتعبئة والتبريد والالتواء لضمان بقاء الصندوق ذو الجدران السميكة مربعًا تحت الحمل ومكدسًا بشكل مثالي. تم تحسين سماكة الضلع إلى 60-70% من سماكة الجدار لمنع ظهور علامات الغرق على الوجه المرئي.
خيارات مكافحة الكهرباء الساكنة (ESD) - بالنسبة لاستخدام الأجهزة الإلكترونية/السيارات، نقوم بتصميم قوالب لتشغيل مادة PP المحملة بالكربون (ESD-safe)، مما يضمن أن تدفق المواد لا يسبب علامات حرق (يتطلب تهوية ممتازة).
|
صناعة |
متطلبات التطبيق والعفن |
|
لوجستيات السيارات |
صناديق دوران للأجزاء المعدنية/البلاستيكية؛ مواد آمنة للبيئة والتنمية المستدامة؛ زوايا معززة أبعاد دقيقة للتوافق مع AGV |
|
المواد الكيميائية والمواد الخام |
مادة البولي بروبيلين المقاومة للأحماض/القلويات؛ جدران سميكة أغطية مختومة؛ غالبًا ما يتم دمجها مع دوللي/قاعدة |
|
التخزين والتوزيع |
حاويات ذات غطاء مرفق (ALCs)؛ حمولة التراص العالية جيوب شوكة. مناطق التسمية |
تحليل سوق دبي المالي الهيكلي وتدفق القوالب- مراجعة سُمك الجدار (2.5-4.5 مم)، وتخطيط الضلع، وحركة انزلاق جيب الشوكة، والبوابة. قم بتشغيل Mouldflow للتنبؤ بوقت التبريد (وهو أمر بالغ الأهمية للجدران السميكة) والالتواء.

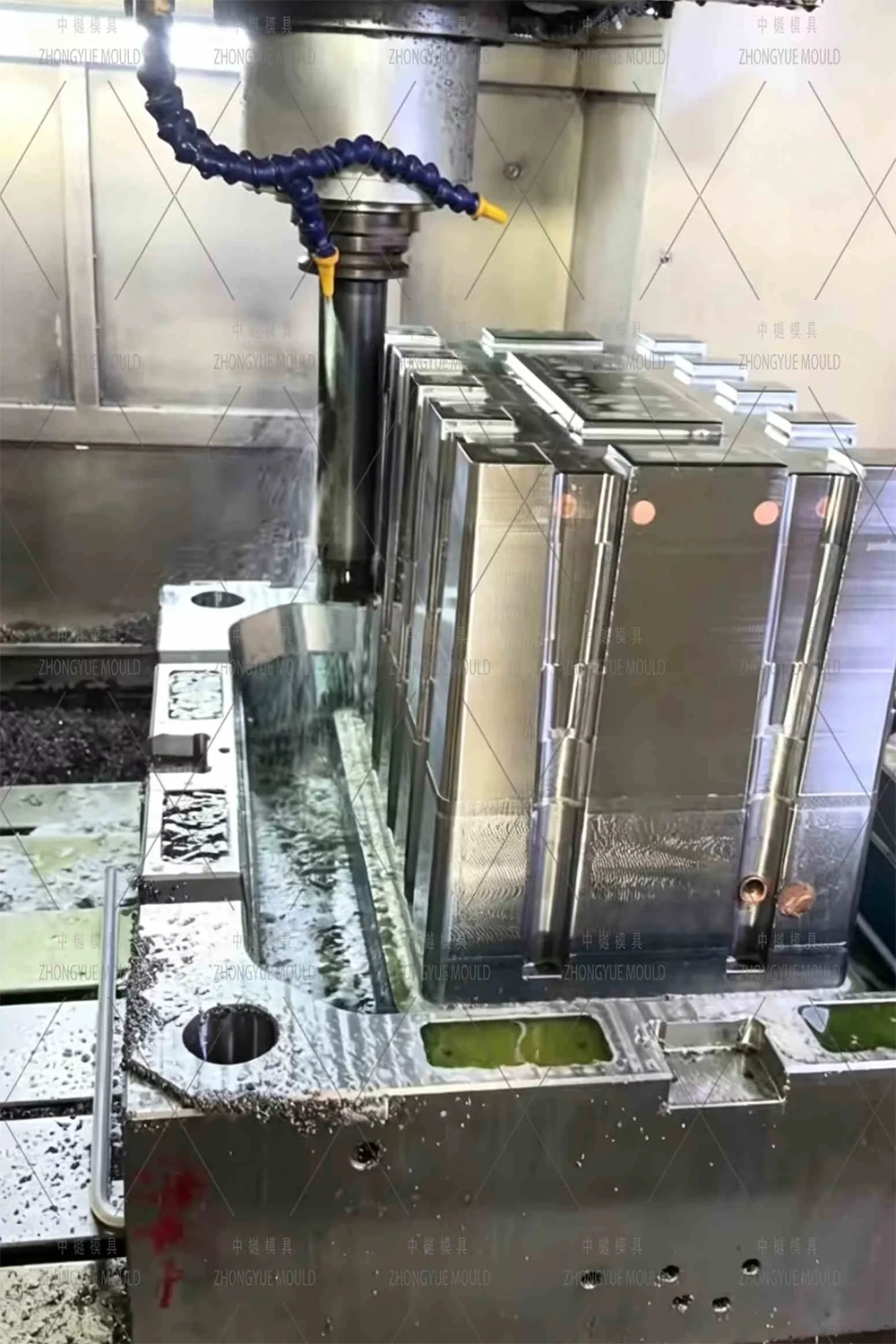

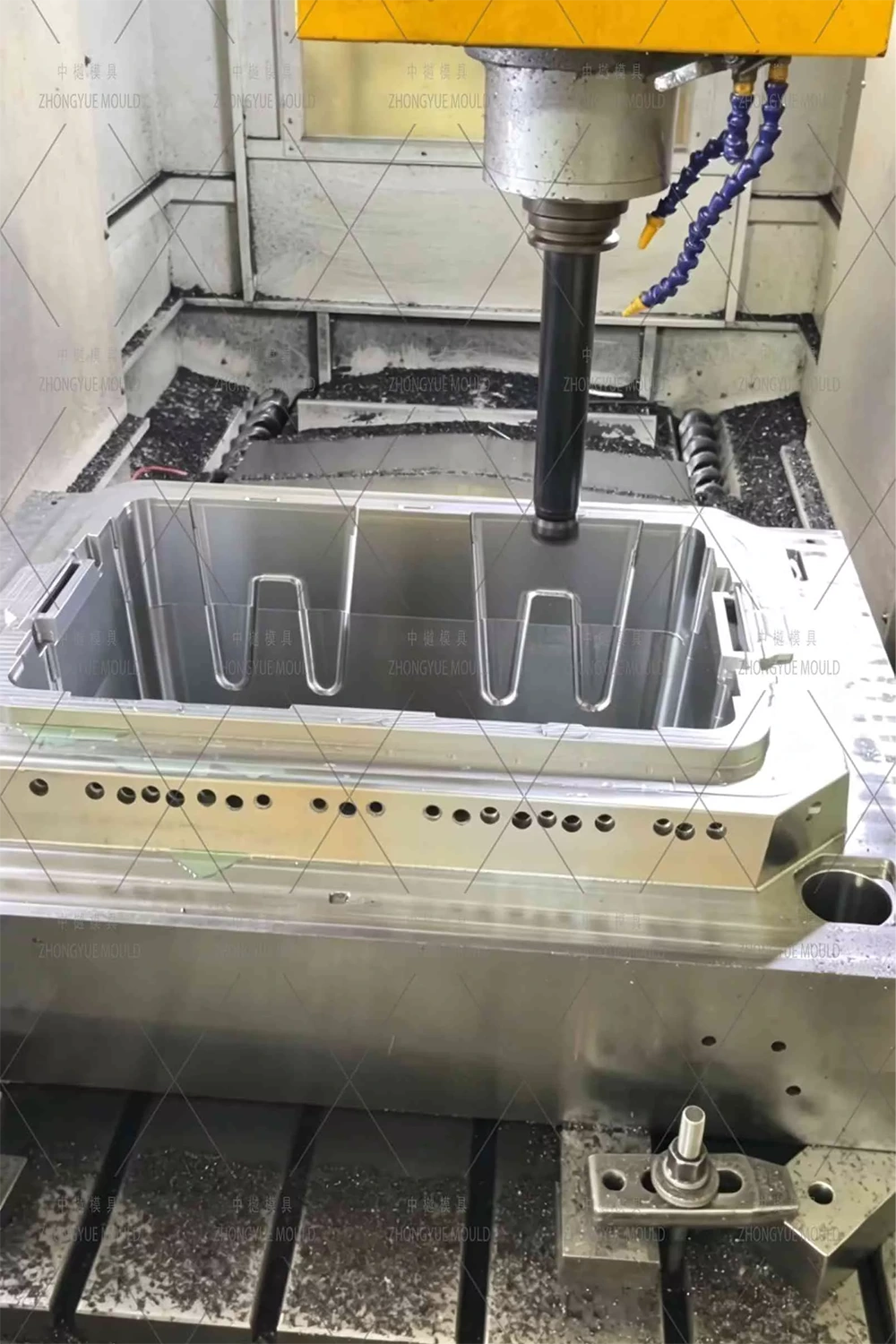

تصنيع الصلب المتصلب— CNC خشن، حفر عميق للتبريد، تصلب شريحة H13 (نيترة)، طحن دقيق لأسطح الفراق.

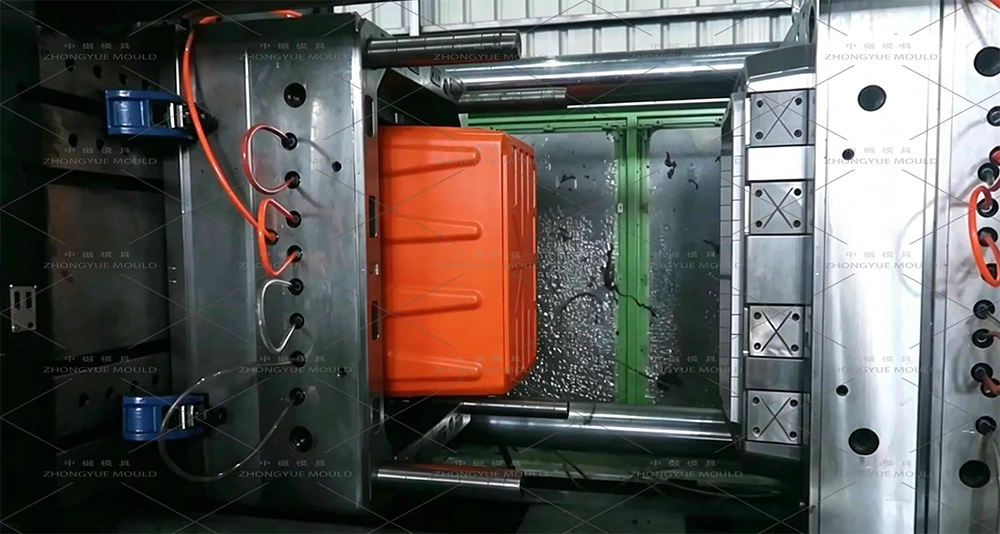

التجميع واختبار الضغط العالي- قم بتركيب شرائح H13، وقم بتثبيت إدراجات BeCu، ثم قم بتجميعها. قم بإجراء تجربة T1 باستخدام مادة PP+GF الفعلية (وليست بديلاً). حدد خانة الاختيار لاختبار الحوض والالتواء والتراص (محاكاة الحمل).
ضمان الجودة— فحص CMM للأبعاد الحرجة (عرض جيب الشوكة، استواء شفة التراص). توفير الفيديو التجريبي وأجزاء العينة.
التسليم والدعم— التعبئة والتغليف للخدمة الشاقة، ودليل التشغيل، ومجموعة قطع الغيار (نوابض منزلقة H13، ودبابيس القاذف، وإدراج BeCu متاحة كبديل).
خبرة في القوالب الصناعية— نحن نصنع قوالب لقطع غيار السيارات، والصناديق الخارجية (240 لترًا)، والصناديق الثقيلة — وليس فقط الأدوات المنزلية.
الفولاذ الصلب ومقاوم للتآكل— نحن نحدد فولاذ نيتريد H13 للمناطق شديدة التآكل بشكل قياسي، وليس ترقية.
تصميم تبريد متقدم- يتم إدخال BeCu في أضلاع سميكة لتقليل وقت الدورة على الأجزاء ذات الجدران الثقيلة.
مراقبة الجودة الصارمة وتجارب المواد الحقيقية— نقوم بالاختبار باستخدام مادة PP+GF المحددة لضمان أداء القالب في ظل ظروف الإنتاج الحقيقية.
تجربة التصدير العالمية- يتم توفير القوالب لقادة الخدمات اللوجستية الأوروبية وموردي السيارات من الدرجة الأولى في أمريكا الشمالية.
س: هل يمكنك استخدام الفولاذ P20 لقالب الصندوق الثقيل؟
ج: ننصح بشدة بعدم استخدام P20 في الصناديق الصناعية شديدة التحمل، خاصة مع مواد الألياف الزجاجية. سوف يتآكل P20 (HRC 28–33) بسرعة على النوى والشرائح. H13 (نيتريد HRC 48-52) إلزامي لطول العمر.
س: ما هي مدة الدورة لصندوق الخدمة الشاقة سعة 100 لتر؟
ج: بسبب الجدران السميكة (3-4 ملم)، يهيمن وقت التبريد. توقع 45-70 ثانية حسب سمك الجدار وكفاءة التبريد (استخدام BeCu). نحن نقوم بتحسين هذا في Mouldflow.
س: هل تصنع الدوللي/القاعدة والغطاء أيضًا؟
ج: نعم. نقتبس عادةً هيكل الصندوق (1×1)، والغطاء المرفق (تجويف 2×2 أو 4×1)، وDolly/Base (1×1) كقوالب منفصلة لتحسين التبريد وأوقات الدورة بشكل مستقل.
س: ماذا عن متطلبات مكافحة ساكنة (ESD)؟
ج: نقوم بتصميم قوالب لـ PP المملوء بالكربون (مادة ESD). وهذا يتطلب تهوية ممتازة (إدراج فولاذي مسامي، وفتحات عميقة) لمنع علامات الحروق الناجمة عن محتوى الكربون.
س: ما هي المعلومات التي تحتاجها للحصول على الاقتباس؟
ج: ملفات ثنائية/ثلاثية الأبعاد (STP/IGS) للصندوق، ومواصفات المواد (PP+GF% أو Copo PP)، وعمر القالب المطلوب (الطلقات)، ومواصفات آلة الحقن الخاصة بك (تباعد شريط التعادل، وحجم الصوانى).
أرسل رسومات ومواصفات المواد لصندوق التخزين الثقيل ثنائي الأبعاد/ثلاثي الأبعاد. ستوفر ZHONGYUE MOLD مراجعة هيكلية مجانية لسوق دبي المالي + تحليل تبريد تدفق العفن + عرض أسعار رسمي خلال 24-48 ساعة عمل.
اتصل بنا الآن لبدء مشروع قالب حقن صندوق التخزين / صندوق الدوران من الدرجة الصناعية!
