ZHONGYUE MOLD هي شركة صينية محترفة لتصنيع قوالب الحقن تقوم بتوريد قوالب صناديق تخزين سعة 50 لترًا / قوالب حقن حاويات تخزين منزلية سعة 50 لترًا (صناديق تنظيم قابلة للتكديس، وخزانة/ألعاب/صناديق مستندات) لتجار الجملة العالميين للمنتجات المنزلية ومحلات السوبر ماركت والعلامات التجارية الخاصة. صندوق التخزين سعة 50 لترًا عبارة عن منظم منزلي متوسط إلى كبير - وهو مصبوب بشكل شائع في PP (البولي بروبيلين، MFR 8–15 جم/10 دقيقة، اختياريًا مع مثبت للأشعة فوق البنفسجية ولون رئيسي) مع سطح خارجي أملس أو خفيف VDI 27–30 من الجلد المحبب (وجه داخلي من الساتان SPI B1/B2) لسهولة التنظيف والمظهر الجذاب. تتميز قوالبنا الصندوقية سعة 50 لترًا بحاجز مركزي + BeCu (نحاس البريليوم) يُدخل التبريد في نصف قطر الزاوية السفلية، وبوابة غواصة مخفية على الحافة العلوية أو الحافة الداخلية (لا توجد آثار مرئية للبوابة)، وسمك جدار تم التحقق منه بواسطة DFM (2.0-3.0 مم)، وتصميم تجويف فردي (1×1) مع قالب غطاء اختياري مطابق بتجويفين أو 4 تجاويف لتحقيق إنتاج يومي متوازن.
بدءًا من صناديق التخزين المستطيلة القابلة للتكديس سعة 50 لترًا (مع/بدون مقابض)، والأغطية المفصلية أو المفصلية المطابقة (الشفافة/الملونة)، وحتى صواني الإدخال المقسمة (قالب منفصل اختياري)، فإننا نقدم مراجعة كاملة لـ DFM وتحليل تبريد/تعبئة تدفق القالب قبل قطع الفولاذ.
|
غرض |
المواصفات / الخيارات |
|
|
اسم القالب |
قالب حقن صندوق تخزين بلاستيكي (حاوية / صندوق) سعة 50 لتر |
|
|
التجويف والفولاذ الأساسي |
التجويف: P20 (HRC 28–33) ستاندرد؛ 718H (HRC 33–38) أو 2738HH اختياري؛ النواة: P20 / 718H؛ الشرائح/المدخلات: نيتريد H13(2344 ESR). |
|
|
قاعدة العفن |
LKM / DME / HASCO / تصميم ذاتي (النوع 600×700 مم – 750×850 مم، الوزن 2.5–5.0 طن) |
|
|
تجاويف |
الجسم: 1 × 1 قياسي؛ الغطاء: 1×1، 2×1، 2×2، 4×1 اختياري ليتناسب مع مخرجات الجسم |
|
|
نظام عداء |
معيار العداء البارد (البوابة الفرعية على الحافة العلوية الداخلية)؛ عداء ساخن (YUDO / SYNVENTIVE ذو طرف واحد مفتوح) اختياري للحجم الكبير |
|
|
نوع البوابة |
بوابة غواصة (كامنة) على الحافة / الحافة العلوية الداخلية؛ إمكانية البوابات المباشرة ذات الطرف الساخن |
|
|
طرد |
دبابيس القاذف على حافة القاعدة + شريط متجرد اختياري؛ إعداد إخراج مساعدة الهواء للسحب العميق> 350 مم |
|
|
تبريد |
الحاجز المركزي Ø10–12mm + إدراج BeCu @ نصف قطر الزاوية السفلية؛ 2 دائرتين مائيتين معزولتين؛ ΔT ≥ 3–4 درجة مئوية |
|
|
الشرائح / إدراجات |
0-2 شرائح بزاوية صغيرة أو إدراج فضفاض للمقبض السفلي (إن وجد)؛ نيتريد H13 |
|
|
الانتهاء من السطح |
التجويف: SPI B1 satin std.، VDI 27–30 حبيبات خفيفة اختيارية؛ الأساسية/الداخلية: طلاء SPI B1؛ الشعار: إدراج قابل للتغيير |
|
|
العمر المتوقع للقالب |
≥300000 طلقة (P20)؛ ≥500,000 طلقة (718 ساعة)؛ ≥800000 لقطة (شرائح H13) |
|
|
مادة القولبة الموصى بها |
PP (MFR 8–15 جم/10 دقائق)، PP+UV (شرفة/تخزين خارجي)، خليط رئيسي لكل طلب؛ الغطاء: PP/PS/ABS اختياري |
|
|
برامج التصميم |
UG NX، Pro/E، SolidWorks، AutoCAD، Mouldflow (التبريد + الاعوجاج) |
|
|
مراقبة التسامح |
±0.1 ملم بشكل عام؛ ±0.2 مم على الطول/العرض/الارتفاع؛ تسطيح الحافة العلوية ±0.3 مم؛ خلوص ملائم للمكدس 0.2–0.4 مم (تم التحقق منه مع غطاء dwg) |
|
|
مهلة |
40-60 يومًا بعد الموافقة على تصميم القالب ثلاثي الأبعاد |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروع قالب صندوق التخزين البلاستيكي القادم أكثر إشراقًا!

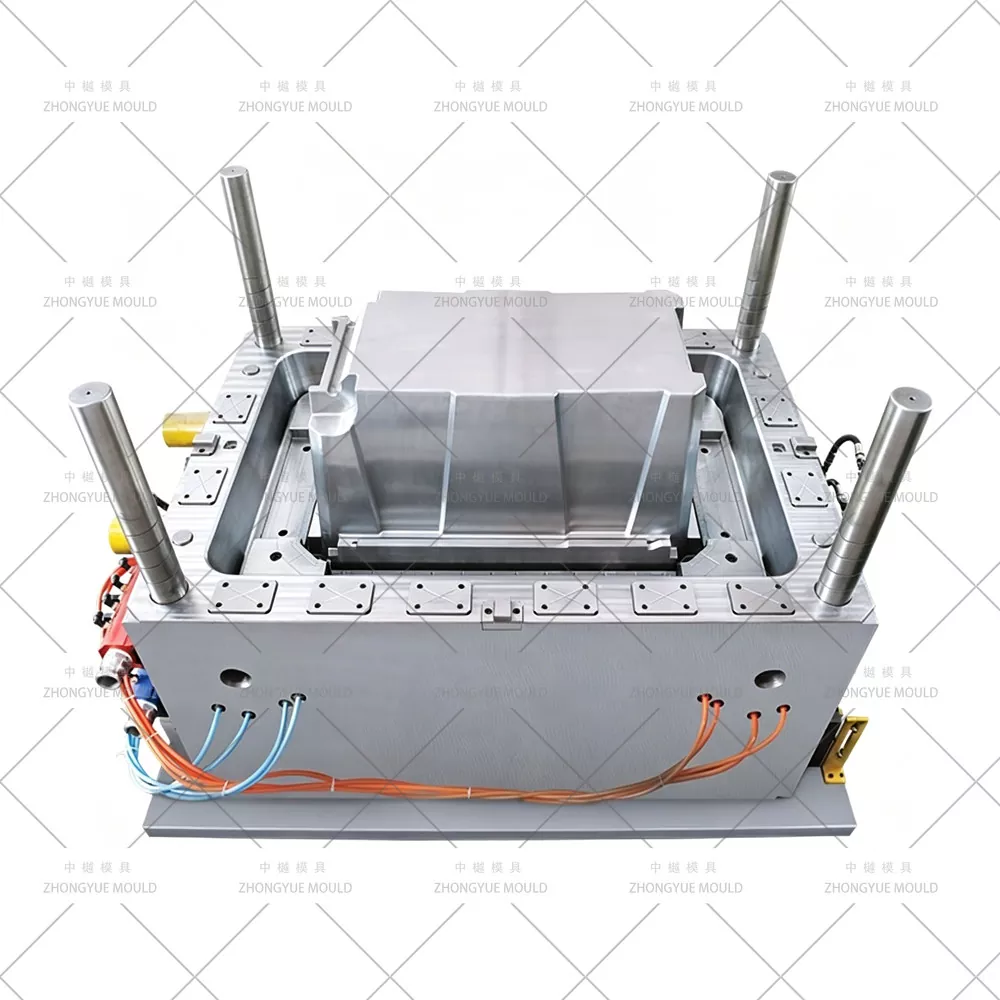

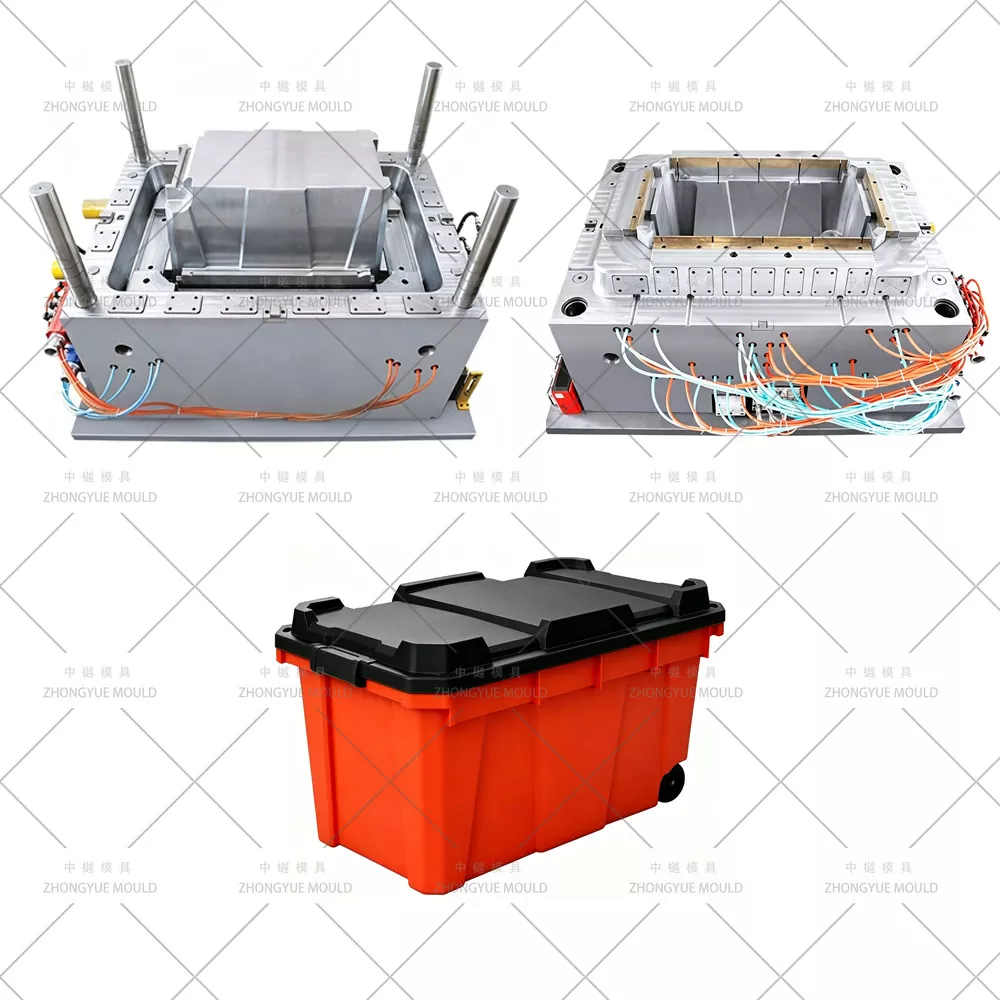

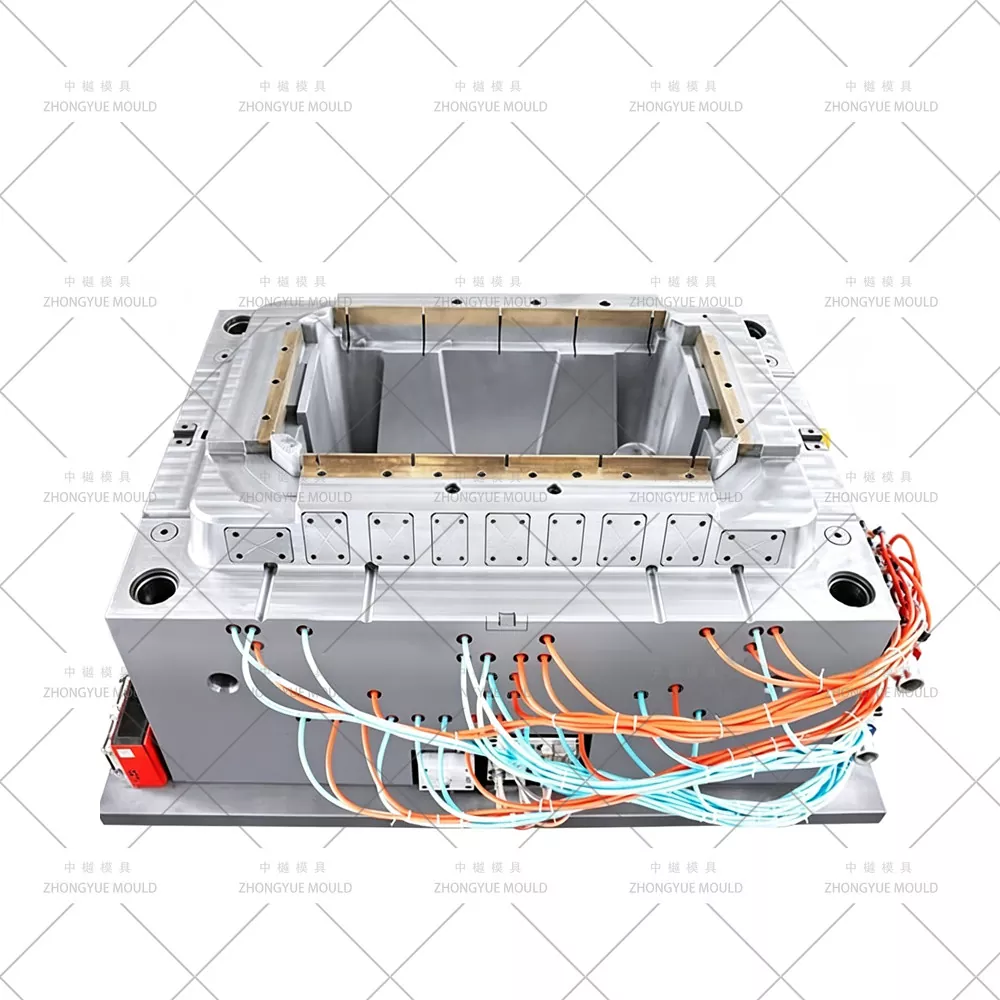

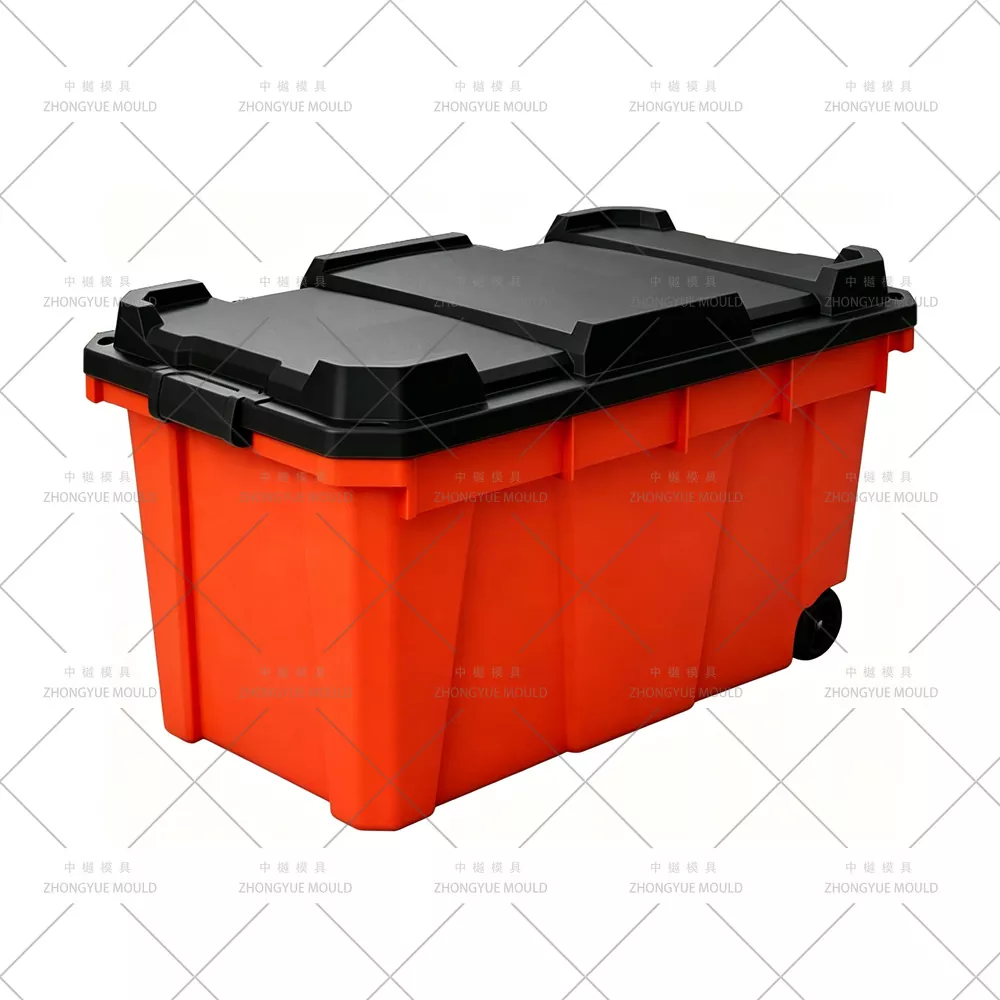

قالب صندوق التخزين البلاستيكي عبارة عن أداة تجويف وقلب مصممة خصيصًا تستخدم في آلة التشكيل بالحقن. يتكون القالب من تجويف مجوف (يشكل محيط الصندوق الخارجي، والمقابض، وتراص الشفاه) ونواة (تشكل الحجم الداخلي). عندما يتم تسخين راتينج PP ليذوب (~ 180-230 درجة مئوية) وحقنه تحت ضغط عالٍ في القالب المغلق، يملأ البلاستيك المنصهر كل زاوية - بما في ذلك تجاويف المقبض وحواف التراص. بعد مرحلة تبريد قصيرة (دورة نموذجية من 25 إلى 40 ثانية لصندوق PP سعة 50 لتر)، يتصلب البلاستيك، ويفتح القالب، ويتم إخراج صندوق التخزين النهائي.
هذه العملية - القولبة بالحقن - هي معيار الصناعة للإنتاج المتكرر عالي الكفاءة للحاويات المنزلية المستقرة الأبعاد. يمكن لقالب صندوق التخزين المصمم جيدًا من ZHONGYUE MOLD إنتاج ما بين 300000 إلى 1000000+ لقطة بسماكة جدار ثابتة وتعريف زاوية حاد وتشطيب نظيف لخط الفراق.
يجب أن يتحمل قالب صندوق التخزين المتين سعة 50 لترًا قوة التثبيت العالية (عادةً آلات 650T-1200T) والتدوير الحراري المتكرر. قوالبنا مبنية على:
قالب فولاذي عالي الجودة — تجويف وقلب بمعيار P20 (HRC 28–33) الصلب، قابل للترقية إلى 718H (HRC 33–38) أو 2738HH لعمر أطول واحتفاظ أفضل بالتلميع/الملمس.
أبعاد التجويف المصنعة بدقة - تم تعويض انكماش البولي بروبلين بنسبة تتراوح بين 1.2 إلى 1.8% بدقة؛ طول/عرض الصندوق ±0.2 مم، وتسطيح الشفاه المكدس ±0.3 مم، مما يضمن مقعد غطاء مثالي وقابلية للتكديس عبر الدُفعات.
حاجز فعال + نظام تبريد BeCu - حاجز مركزي بقطر 10–12 مم من خلال القلب + إدخال BeCu (MOLDMAX™/Ampcoloy) في نصف قطر الزاوية السفلية حيث يثخن الجدار - يعزل المدخل والمخرج ΔT ≥ 3–4 درجة مئوية، ويقصر الدورة ويقلل من الاعوجاج.
سطح داخلي أملس وملمس خارجي يمكن التحكم فيه - مصقول بشكل أساسي إلى SPI B1/B2 (سهل التحرير، صندوق داخلي أملس)؛ Cavity SPI B1 من الساتان القياسي أو الجلد الخفيف VDI 27–30 بناءً على طلب العميل.
شرائح / إدراجات مقاومة للاهتراء (إذا كانت المقابض مقصوصة) - شرائح بزاوية نيتريد H13 (2344 ESR) أو إدراج فضفاض لتجويف المقبض الجانبي؛ التحقق من وجود تداخل في التجميع ثلاثي الأبعاد.
تصميم ذو تهوية عميقة — فتحات خط فراق 0.01–0.015 مم + دبابيس تهوية في منطقة التعبئة الأخيرة لمنع الحرق/اللقطة القصيرة عند السحب العميق 300-400 مم.
|
نوع القالب |
الوصف / التطبيق |
|
قالب صندوق تخزين ذو تجويف واحد سعة 50 لتر (قياسي) |
صندوق واحد لكل جرعة - الأفضل للحاوية الكبيرة سعة 50 لترًا؛ التبريد الأمثل ومراقبة الجودة؛ 1 × 1 تجويف قياسي للجسم |
|
قالب غطاء متعدد التجاويف (2×1 / 2×2 / 4×1) |
غطاء مطابق مصبوب بشكل منفصل - دورة أقصر (10-18 ثانية) → 2 أو 4 تجاويف لتحقيق التوازن مع مخرجات الجسم |
|
قالب صندوق تخزين قابل للتكديس بزوايا معززة |
تم تصميم التضليع الإضافي في سوق دبي المالي لمنع تشويه البرميل؛ قلب منفس؛ غالبًا ما يتم اقتباسه باستخدام قالب غطاء منفصل |
|
صندوق تخزين + قالب إدخال المقسم (أداة منفصلة اختيارية) |
صينية التقسيم الداخلي / المقسم المتحرك — سحب بسيط، تجويف 1 × 1 أو 2 اختياري؛ ليست مصبوبة عائليًا مع الصندوق الرئيسي |
|
إصدار المقبض القابل للطي/القابل للطي (إذا كان ذلك ممكنًا) |
مقبض جانبي مع قطع سفلي ← شريحة زاوية صغيرة أو ملحق فضفاض؛ نفس قاعدة القالب مع تعديل طفيف |
اتساق المنتج = رضا العملاء - يتم تكديس كل صندوق سعة 50 لترًا بشكل متساوٍ، وغطاء المقاعد مربع، وأبعاد قابلة للتكرار من دفعة إلى دفعة.
القوة والتكامل الهيكلي - التوزيع الصحيح لسمك الجدار (2.0-3.0 مم) وتعزيز الزوايا المصممة في DFM → الصناديق تحمل الأحمال الثقيلة دون انتفاخ أو تشقق.
دورة أقصر ومخلفات أقل - تبريد موضعي من BeCu + حاجز متوازن ← تقليل وقت التبريد (25-40 ثانية نموذجيًا)، رفض عدد أقل من الأحواض/التباعد، وتكلفة أقل للوحدة.
مرونة التصميم - يستوعب القالب الشعار المنقوش ومنطقة VDI الاختيارية ذات الحبيبات الخفيفة أو المنطقة شديدة اللمعان (مدخل S136) وتجويف المقبض المدمج ومنطقة الملصقات وتغيير اللون MB عبر نفس القالب.
ضمان توافق الغطاء مع الصندوق - نتحقق من خلوص غطاء المقعد (0.2-0.4 مم) باستخدام رسومات الجسم والغطاء قبل قطع الفولاذ.
|
قطاع السوق |
الاستخدام والنظر في العفن |
|
تنظيم الأسرة/المنزل |
الملابس والألعاب والأشياء الموسمية - يجب أن يكون الصندوق خفيف الوزن ولكن صلبًا وذو حواف مستديرة من أجل السلامة؛ غطاء شفاف اختياري (مصبوب في قالب PS/ABS — sep) |
|
تخزين المكتب والأرشيف |
المستندات والقرطاسية - عتبات خارجية موحدة لتناسب الرفوف؛ سطح مسطح لتكديس صناديق الملفات |
|
مستودع / الصناعات الخفيفة |
الأجزاء والأجهزة والمواد الخام - جدران أكثر سمكًا (2.5-3.0 مم) وزوايا معززة؛ في بعض الأحيان الشعار/النقش التسلسلي |
|
التجزئة / العلامة الخاصة |
المظهر مهم - الساتان الناعم أو حبيبات VDI الخفيفة، ومرونة اللون MB، وإدراج قابل للتغيير لشعار العلامة التجارية المنقوش |
يعد اختيار شريك قالب الحقن أمرًا بالغ الأهمية. تتمتع ZHONGYUE MOLD بخبرة تزيد عن 15 عامًا في قوالب السلع المنزلية - صناديق التخزين (5 لتر - 120 لتر)، والصناديق، والكراسي، وصناديق الغبار، وأواني الزهور - مع CAD/CAM/CAE الداخلي (UG NX، Pro/E، SolidWorks، Mouldflow)، CNC وEDM بالحجم الكامل، وسجل التصدير إلى أوروبا وأمريكا الشمالية والجنوبية وجنوب شرق آسيا والشرق الأوسط.
نحن لا نصنع قالبًا فحسب - بل نراجع رسم الجزء الخاص بك، ونجري تحليل التبريد/الالتواء في DFM وMoldflow، ونقترح تحسينات على سُمك الجدار/البوابة/الطرد، ولا ننتقل إلى قطع الفولاذ إلا بعد تسجيل الخروج. يأتي كل قالب مزودًا بفيديو تجريبي T1 وعينة من الأجزاء + تقرير CMM ودليل التشغيل وقائمة قطع الغيار.

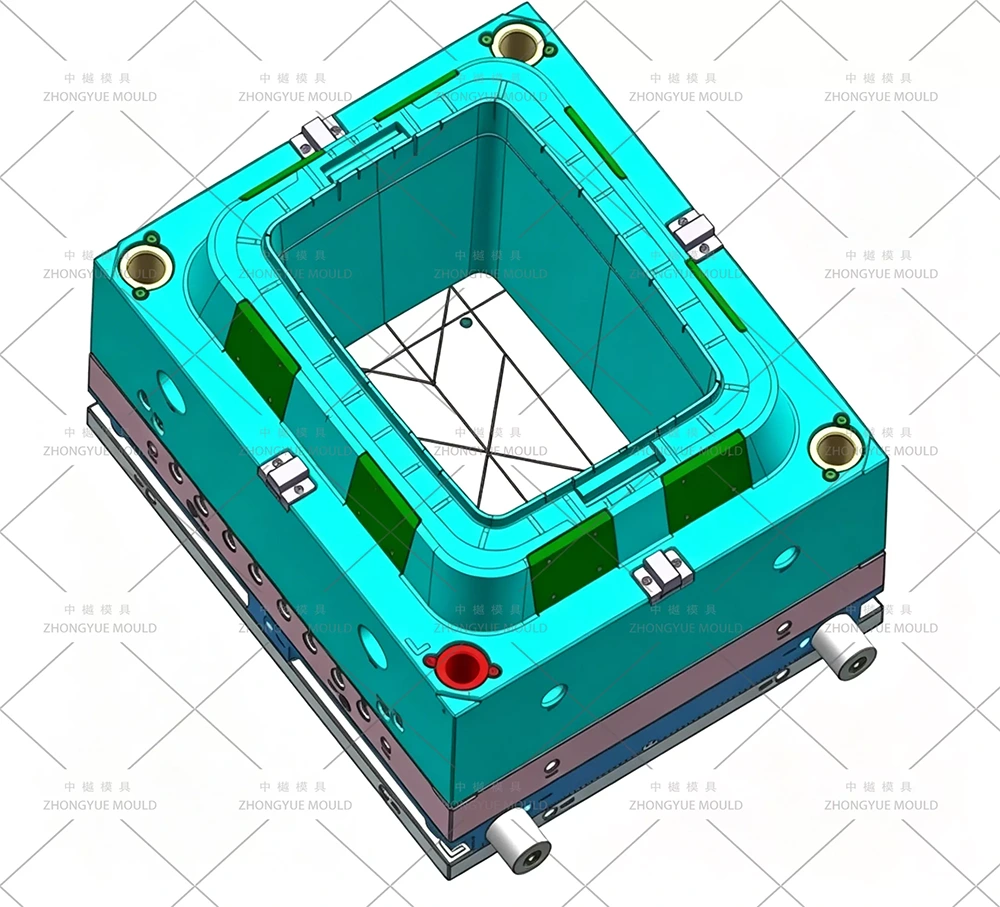

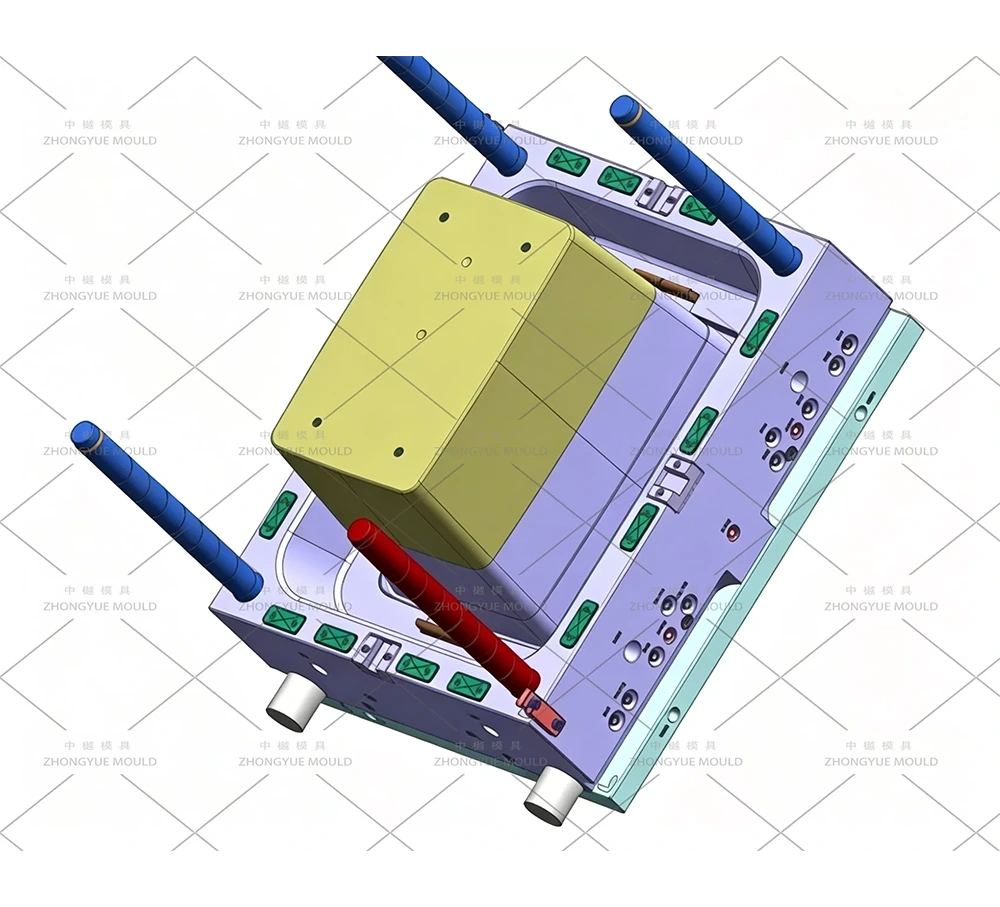

تصميم المنتج والقالب ثلاثي الأبعاد (مرحلة سوق دبي المالي) - احصل على التصميم ثنائي الأبعاد/ثلاثي الأبعاد (STP/IGS/X_T)؛ تحليل سمك الجدار (2.0 – 3.0 مم)، زاوية المسودة (≥1.5 درجة ناعمة / +0.5 درجة إذا كانت الحبوب خفيفة)، موقع البوابة (غواصة على الحافة الداخلية العلوية)، تخطيط التبريد (يربك المركزي + مواصفات BeCu.)، وإزالة غطاء المباراة. تقديم تقرير سوق دبي المالي واقتراحات التحسين - مجانًا.
تأكيد المواد والصلب - P20 (قياسي) أو 718H/2738HH لكل حجم؛ قاعدة القالب LKM/DME/HASCO؛ عداء ساخن (YUDO/SYNVENTIVE) أو بوابة فرعية باردة حسب التفضيل.

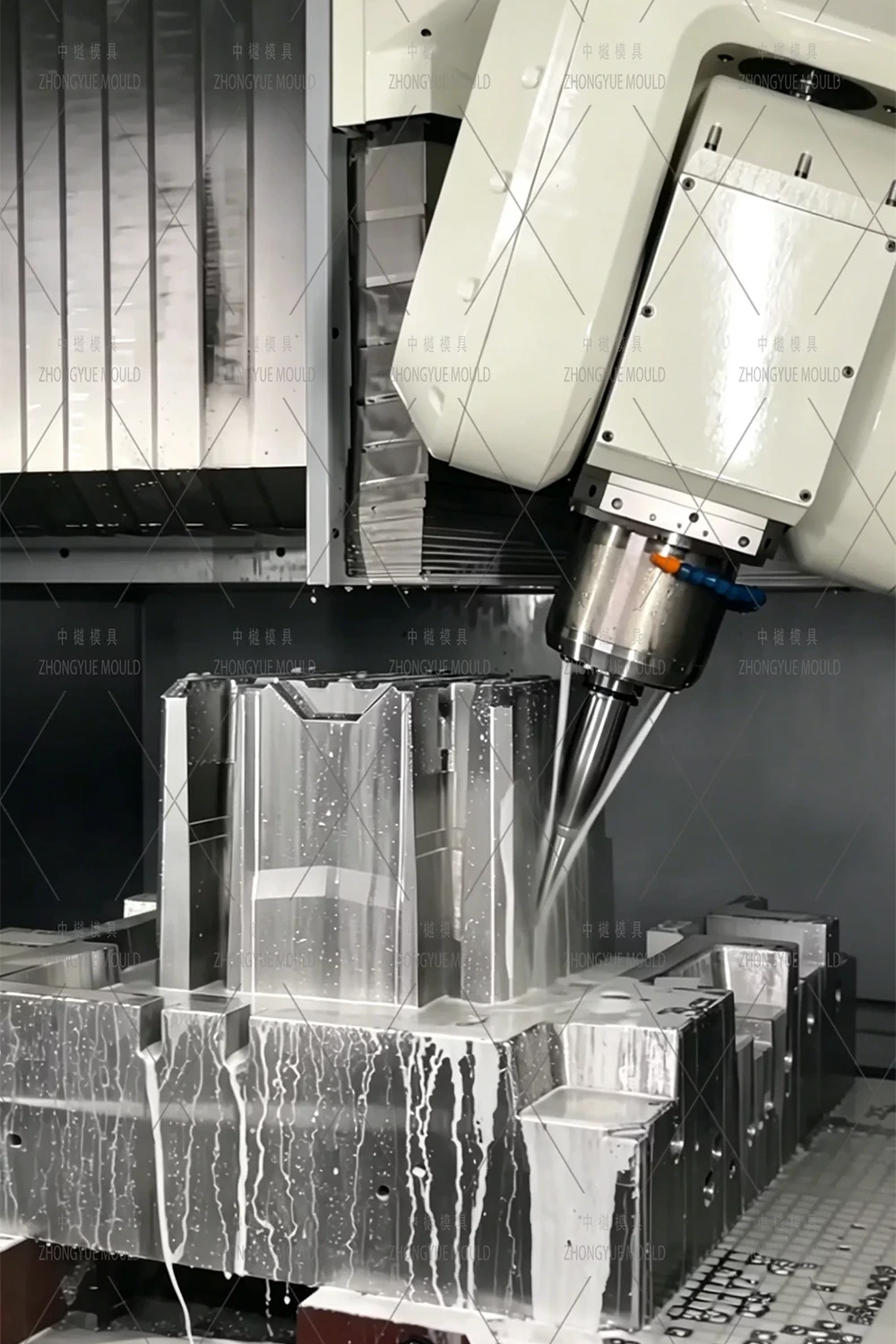

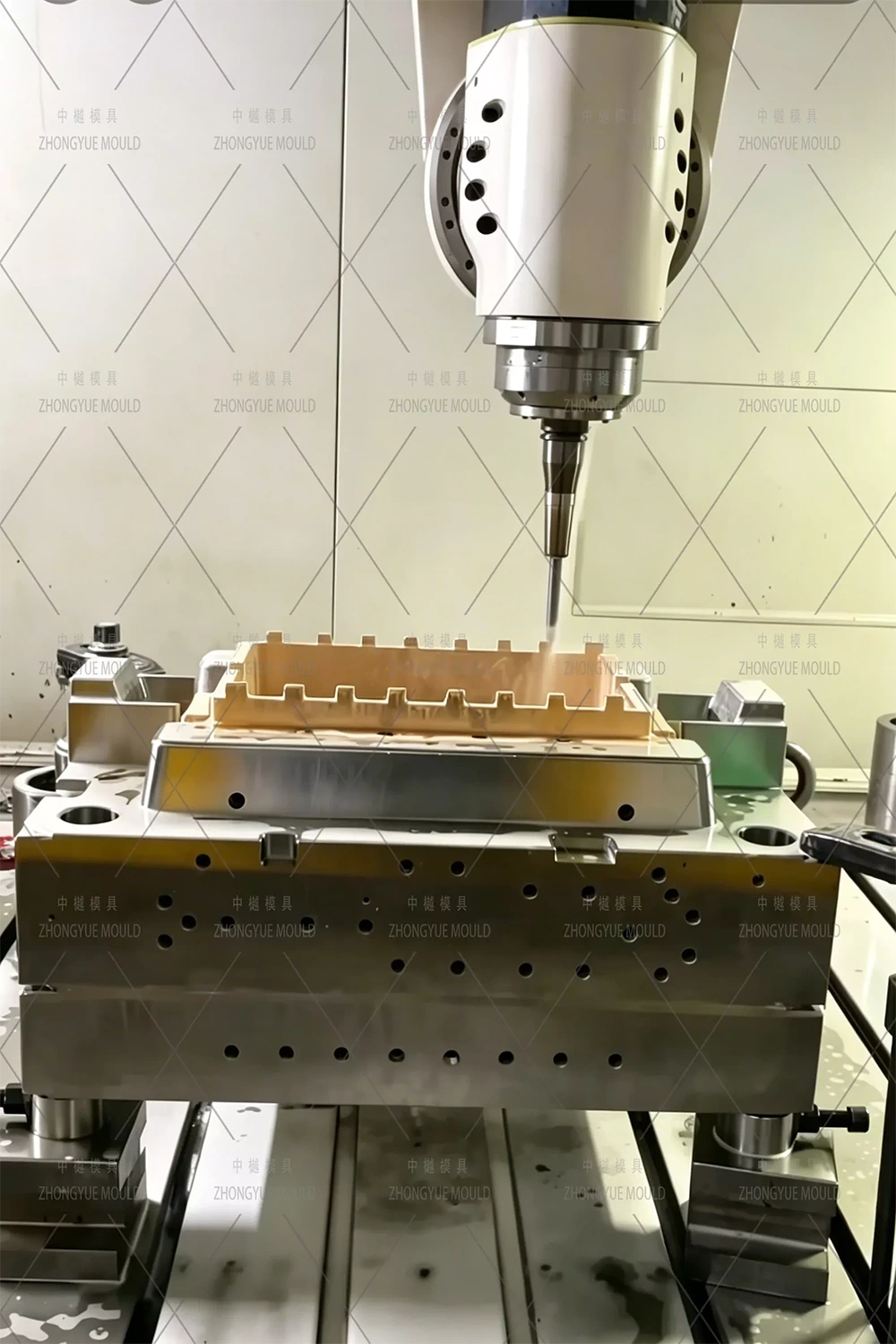

التصنيع الدقيق — تجويف وقلب خشن/تشطيب نهائي باستخدام الحاسب الآلي عالي السرعة، حفر عميق لحاجز التبريد، نيترة شريحة H13 وملاءمة يدوية، تركيب إدخال BeCu وفحص الاتصال الحراري، تلميع SPI B1/B2 أو حفر ضوئي VDI.

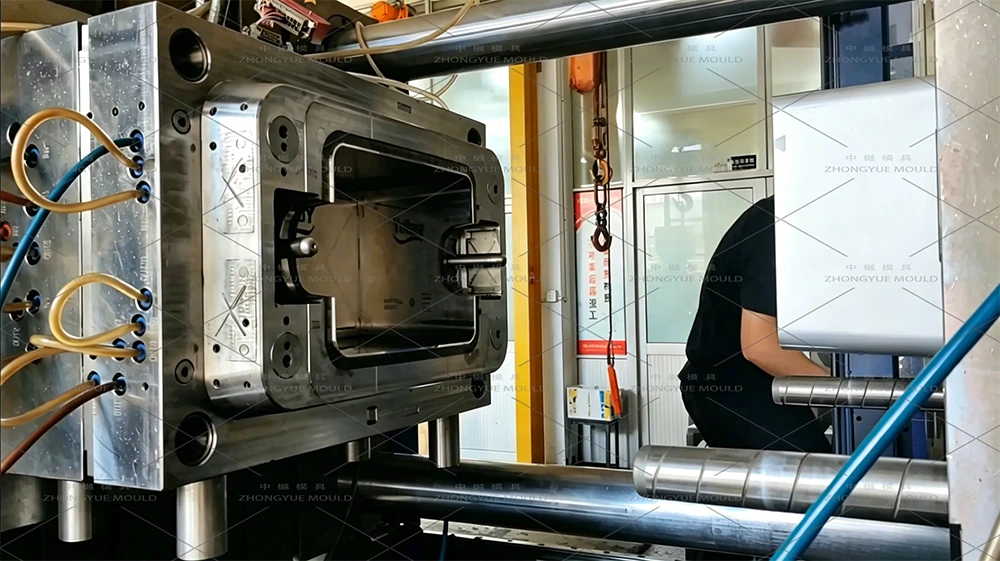

التجميع، التجربة والتصحيح T1 - يتم تشغيله على جهاز داخلي، والتحقق من البيضاوية/التسطيح، ومسح سمك الجدار، وملاءمة غطاء المقعد (إذا كانت عينة الغطاء متاحة)، وتوفير فيديو تجريبي + عينات + تقرير الأبعاد. صقل إذا لزم الأمر.
التعبئة النهائية والشحن - علبة خشبية متينة خالية من التبخير؛ دليل العفن. قطع الغيار (دبابيس القاذف، فوهات المياه، جلبة الذباب، الزنبرك المنزلق)؛ شهادات الصلب ومستندات المعالجة الحرارية.
دعم ما بعد البيع — ضمان لمدة عام واحد (الضرر غير الصناعي)، قطع غيار مجانية، إرشادات فنية عن بعد لإعادة قطع فتحات التهوية / ضبط الطرد.
تجربة غنية بالقالب المنزلي - صناديق تخزين وصناديق وكراسي وصناديق غبار وسلال الروطان بسعة 5 لتر - 120 لترًا تم تصميمها داخل الشركة
تحليل الالتواء والتبريد/تبريد تدفق القالب داخليًا — سُمك الجدار، وموقع BeCu، والتحقق من خلوص الغطاء من الجسم قبل قطع الفولاذ
تقنية BeCu Cooling + Central Baffle Expertise — دورة أسرع، واعوجاج أقل، وعمر أطول للعفن
مراقبة الجودة الصارمة والتقدم الشفاف - صور الآلات الأسبوعية، وفحص CMM، والموافقة على عينة T1 (فحص الملاءمة مع الغطاء) قبل الشحن
تجربة التصدير - يتم شحن القوالب إلى أوروبا وأمريكا الشمالية وأمريكا الجنوبية وجنوب شرق آسيا والشرق الأوسط
ضمان القالب لمدة عام + توريد قطع الغيار (مسامير القاذف، وإدخال BeCu، والنوابض المنزلقة)
س: هل تقوم أيضًا بصنع قالب الغطاء المطابق؟
ج: نعم. نحن نقتبس جسم الصندوق سعة 50 لترًا على شكل تجويف 1×1 والغطاء على هيئة قالب ذو تجويفين أو 4 تجاويف (دورة أقصر) لتحقيق التوازن في الإنتاج اليومي. يمكن أن يكون الغطاء PP (معتم/ملون) أو واضح PS/ABS (اقتباس منفصل).
س: ما هو الفولاذ الذي توصي به لبرنامج الطلقات من 300 ألف إلى 500 ألف؟
ج: يعتبر P20 (HRC 28–33) فعالاً من حيث التكلفة لأكثر من 300 ألف لقطة. بالنسبة للقطات من 500 ألف إلى 1 مليون أو احتفاظ أفضل بالسطح مع حبيبات VDI الخفيفة، نوصي بـ 718H (HRC 33–38) أو 2738HH.
س: بوابة الغواصة أو العداء الساخن؟
ج: الافتراضي هو البوابة الفرعية الباردة على الحافة العلوية الداخلية (الآثار المخفية، التفريغ التلقائي) - بسيطة وموثوقة. يعد العداء الساخن (YUDO/SYNVENTIVE 1-tip open) اختياريًا لعمليات التشغيل ذات الحجم الكبير للتخلص من خردة العداء.
س: هل يمكنك إضافة شعار أو نسيج؟
ج: نعم - الشعار عبر إدراج قابل للتغيير (استبدال سهل بالعلامة الخاصة)؛ VDI 27–30 جلد محبب خفيف EDM+نقش حمضي متوفر في التجويف الخارجي؛ الجزء الداخلي يبقى ملمعًا من الساتان SPI B1.
س: ماذا تحتاج لاقتباس ؟
ج: رسم ثنائي الأبعاد (PDF/DWG) + نموذج ثلاثي الأبعاد (STP/IGS/X_T) أو صور واضحة بأبعاد (L×W×H، سمك الجدار، الوزن، السعة)، الحجم السنوي، عدد التجاويف المفضلة للغطاء (2×1 وما إلى ذلك)، والمواد (PP MFR / UV نعم/لا). إذا كنت تريد أيضًا قالب الغطاء، فيرجى مشاركة رسم/أبعاد الغطاء أو تأكيد "نفس محيط الجزء العلوي من الجسم".
أرسل رسمًا ثنائي الأبعاد + نموذج ثلاثي الأبعاد لصندوق التخزين سعة 50 لترًا (أو عينة من الصور ذات الأبعاد التفصيلية) ومتطلبات المشروع. أخبرنا إذا كنت بحاجة أيضًا إلى قالب الغطاء المطابق. ستوفر ZHONGYUE MOLD تقريرًا مجانيًا عن سوق دبي المالي + ملخص تبريد/التواء Mouldflow + عرض أسعار رسمي خلال 24-48 ساعة عمل.
اتصل بنا الآن لبدء مشروع قالب حقن حاوية تخزين البلاستيك/صندوق التنظيم سعة 50 لترًا!
