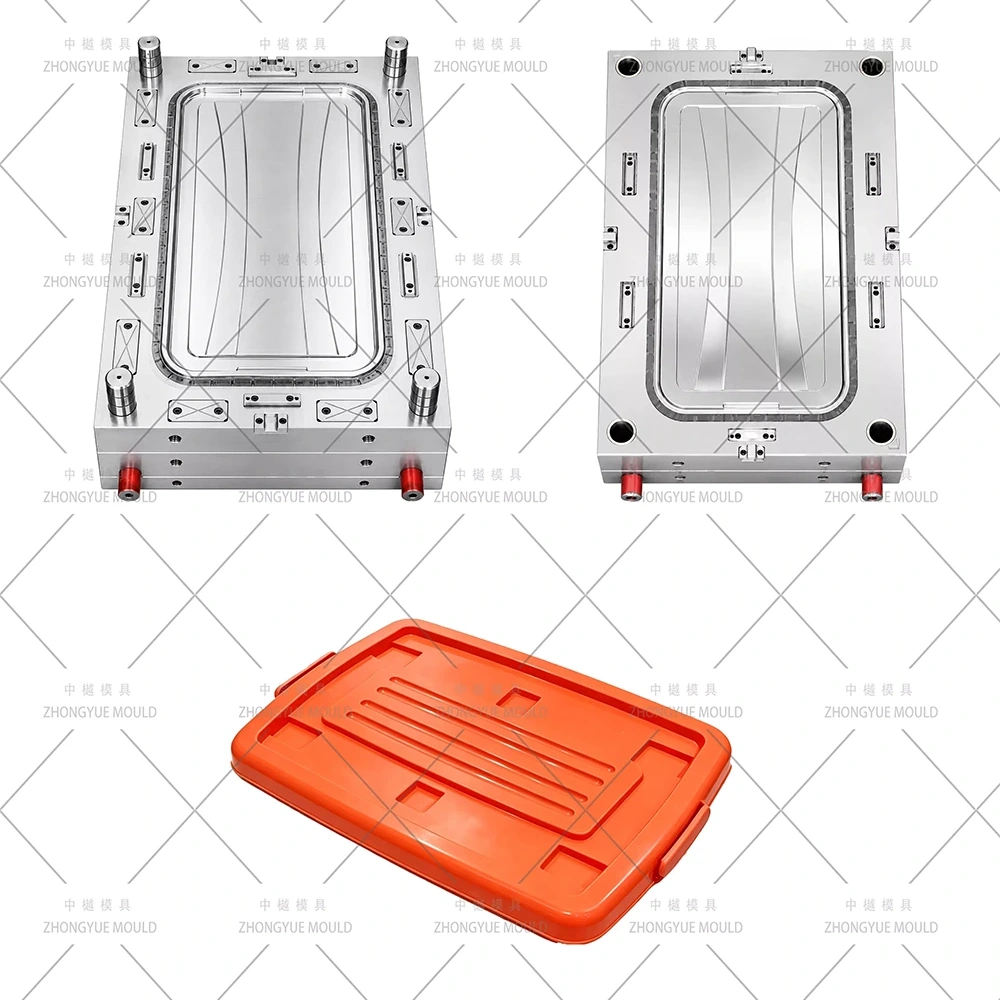

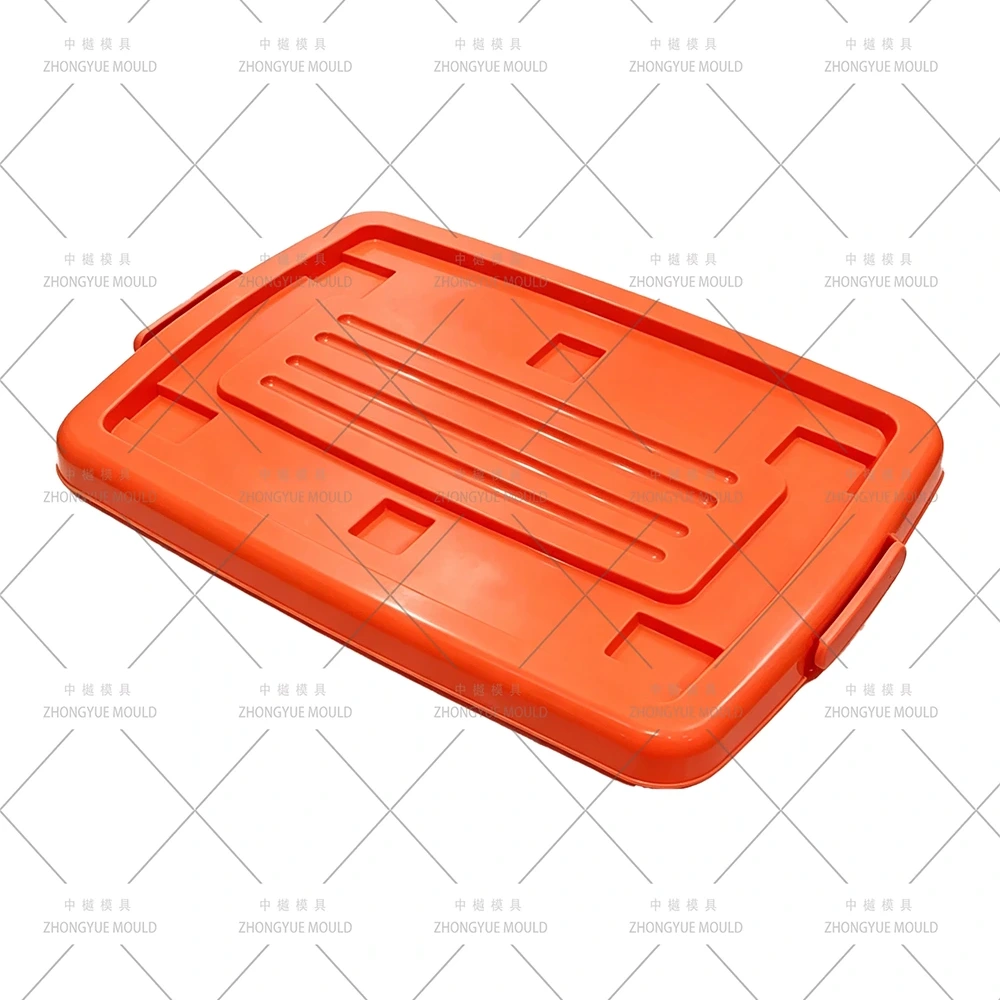

ZHONGYUE MOLD هي شركة صينية محترفة لتصنيع قوالب الحقن تزود قوالب أغطية صناديق التخزين سعة 40 لترًا / قوالب حقن أغطية حاويات التخزين البلاستيكية سعة 40 لترًا (أغطية الصناديق المفصلية أو الملاءمة) لتجار الجملة للمنتجات المنزلية العالمية ومحلات السوبر ماركت والعلامات التجارية الخاصة. غطاء صندوق التخزين سعة 40 لترًا عبارة عن مكون سحب متوسط الحجم (العمق عادة 40-70 مم) مصبوب في PP (MFR 8-15 جم / 10 دقيقة، مطابق للون الجسم أو PS/ABS واضح لنوافذ العرض المتميزة) مع وجه خارجي مصقول ناعم (SPI B1/B2) وأضلاع داخلية ملائمة تشغل الحافة العلوية للصندوق سعة 40 لترًا. تم تصميم قوالب الأغطية الخاصة بنا عادةً على شكل تجويفين أو 4 تجاويف (2×1، 2×2، أو 1+1 L+R للأغطية المحددة) لموازنة الدورة الأبطأ لجسم الصندوق سعة 40 لتر (1×1، الدورة ~22-35 ثانية). تشتمل الميزات على بوابة غواصة مخفية على الحافة الداخلية، ورافعات بزاوية صغيرة أو شرائح ضحلة للقطع السفلية ذات المشبك السريع، وأخدود اختياري من السيليكون، والتحقق من DFM من خلوص المقعد من الغطاء إلى الجسم (0.2-0.4 مم). بالنسبة للإصدارات المتميزة، نقوم بدمج مدخلات النوافذ الشفافة القابلة للتغيير (PS/ABS) داخل قالب الغطاء نفسه.
بدءًا من أغطية صناديق التخزين سهلة التركيب (مطابقة ألوان PP غير الشفافة)، وأغطية نوافذ العرض الواضحة (مدخل PS/ABS)، وحتى أغطية الحشية للتخزين المقاوم للغبار، نقدم مراجعة DFM كاملة قبل قطع الفولاذ.
|
غرض |
المواصفات / الخيارات |
|
|
اسم القالب |
غطاء صندوق تخزين بلاستيكي سعة 40 لتر (غطاء / غطاء علوي) قالب حقن |
|
|

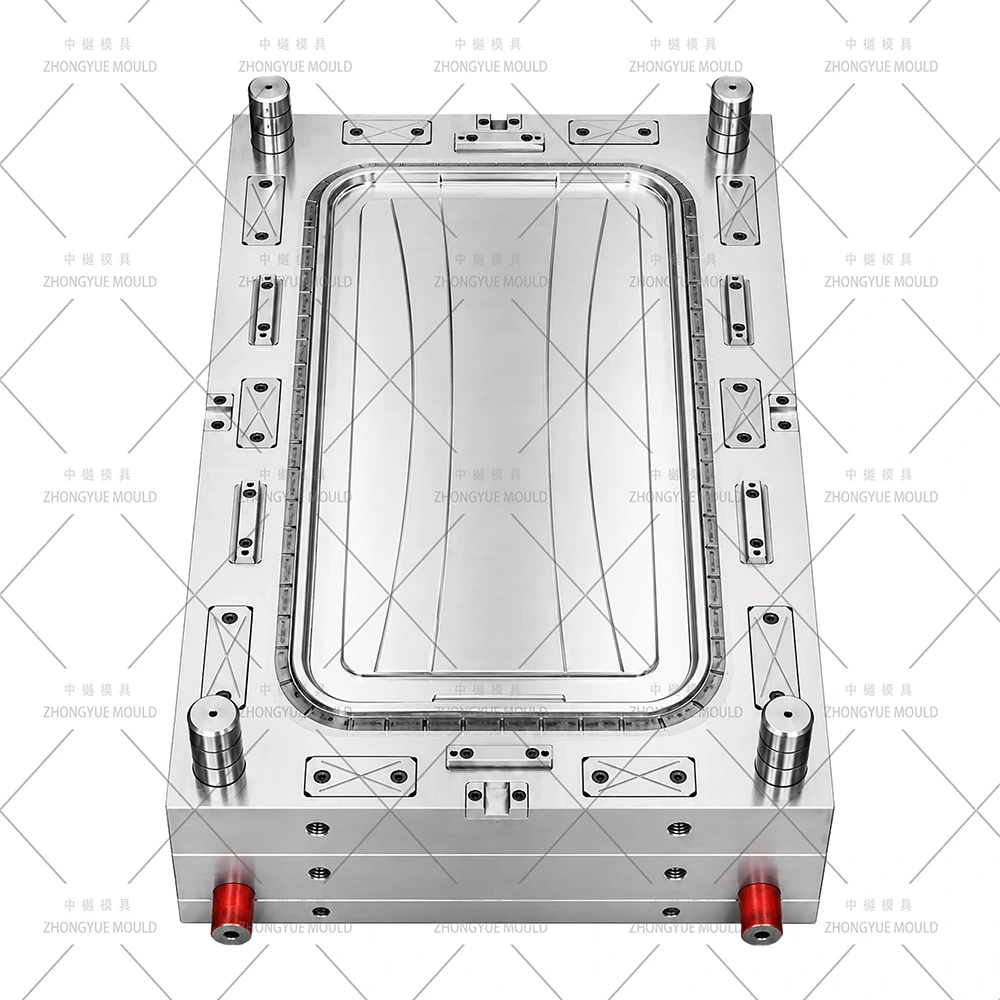

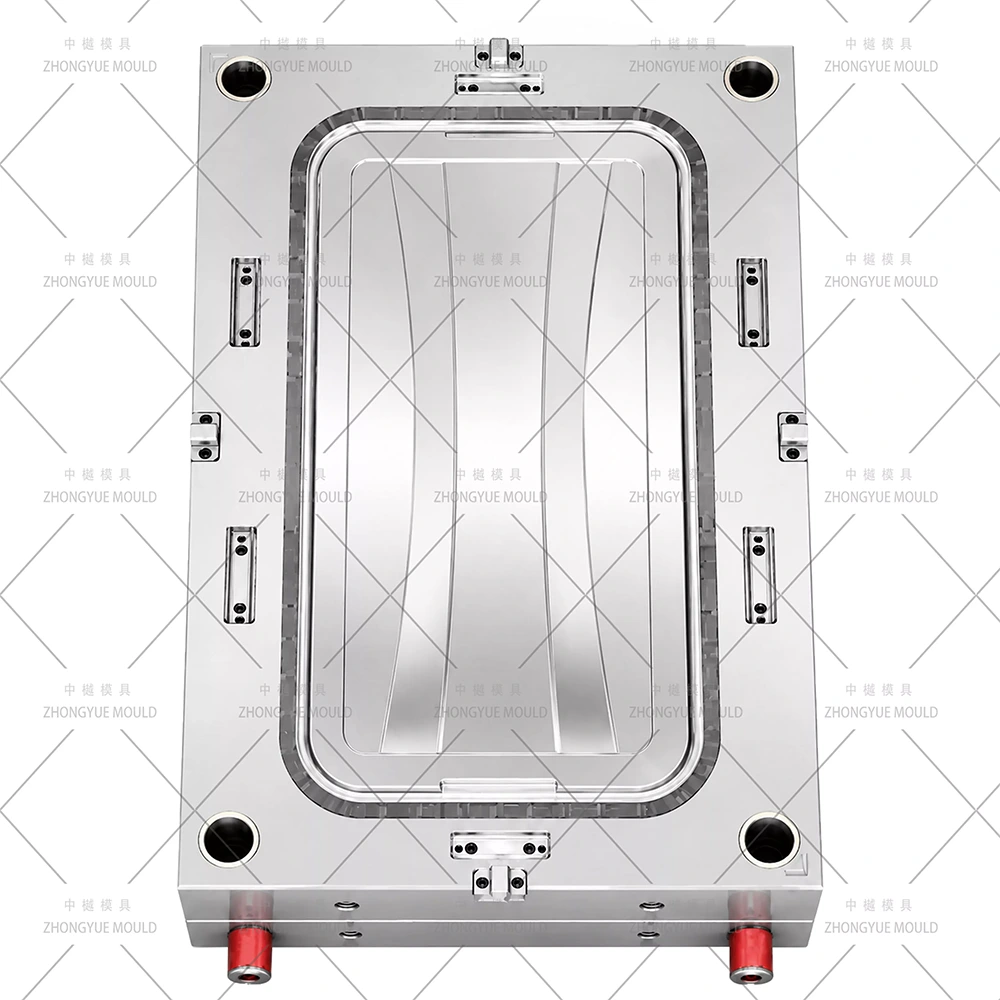

التجويف والفولاذ الأساسي |
التجويف: P20 (HRC 28-33 ما قبل الصلب)؛ 718H (HRC 33–38) أو S136 (HRC 48–52) اختياري لمنطقة النوافذ شديدة اللمعان؛ النواة: P20 / 718H؛ الرافعات/الشرائح الصغيرة: نيتريد H13(2344 ESR) أو SKD61 |
|
|
نوع القالب |
لوحتان مفتوحتان ومغلقتان + 1-2 رافعات بزاوية دقيقة أو شرائح ضحلة لتقويض المشبك المفاجئ |
|
|
قاعدة العفن |
LKM / DME / HASCO / تصميم ذاتي (نموذجي 400 × 450 مم – 500 × 600 مم؛ الوزن 0.6–1.2 طن) |
|
|
تجاويف |
2×1، 2×2، 4×1 قياسي لمطابقة مخرجات الجسم 1×1؛ 1 × 1 متاح للأغطية ذات الأشكال المخصصة |
|
|
نظام عداء |
معيار العداء البارد (متوازن على شكل حرف Y)؛ طرف ساخن اختياري للغطاء الشفاف ذو التجويف الواحد |
|
|
نوع البوابة |
بوابة غواصة (كامنة) على الحافة الداخلية / وجه خلفي غير مرئي؛ بديل بوابة المروحة لغطاء شفاف |
|
|
طرد |
دبابيس القاذف موضوعة بشكل متناظر. رسم ضحل → دبابيس بسيطة تكفي؛ إخراج مبكر اختياري غير مستخدم |
|
|
تبريد |
حاجز Ø6–8mm + فقاعة محيطية؛ دائرة معزولة ΔT ≥ 3 درجة مئوية |
|
|
الشرائح / الرافعات |
1-2 رافعات بزاوية دقيقة أو شريحة ضحلة (شوط 5-10 مم) لتقويس المشبك المناسب؛ نيتريد H13/SKD61 |
|
|
الانتهاء من السطح |
التجويف: SPI B1/B2 ساتان (غطاء PP قياسي)، SPI A2 اختياري شديد اللمعان (مدخل S136 لمنطقة النافذة الشفافة)؛ النواة: SPI B1؛ الشعار: إدراج قابل للتغيير |
|
|
العمر المتوقع للقالب |
≥300,000 طلقة (تجويف P20 + رافعات H13)؛ ≥500,000 طلقة (718 ساعة) |
|
|
مادة القولبة الموصى بها |
PP (MFR 8–15، مطابقة اللون للجسم، مثبت بالأشعة فوق البنفسجية اختياري)، GPPS (نافذة شفافة)، ABS (نافذة لامعة)؛ ماستر لكل طلب |
|
|
برامج التصميم |
UG NX، Pro/E، سوليدووركس، أوتوكاد |
|
|
مراقبة التسامح |
±0.05 مم بشكل عام؛ خلوص شفة المقعد من الغطاء إلى الجسم 0.2-0.4 مم (تم التحقق منه مع تعتيم صندوق الجسم) |
|
|
مادة العفن |
صلابة |
حياة العفن |
|
ص20 |
مجلس حقوق الإنسان 28-33 |
> 300.000 طلقة |
|
718 |
لجنة حقوق الإنسان 33-36 |
> 500000 طلقة |
|
ح13 |
لجنة حقوق الإنسان> 43 |
> 800.000 طلقة |
|
2344 |
لجنة حقوق الإنسان> 48 |
> 800.000 طلقة |
|
S136 |
لجنة حقوق الإنسان 48-52 |
> 1,000,000 طلقة |
اجعل مشروع قالب صندوق التخزين البلاستيكي القادم أكثر إشراقًا!
تجويف متعدد لتوازن الإخراج (2×1، 2×2، 4×1) - هيكل الصندوق 40 لتر هو 1×1 (الدورة ~ 22-35 ثانية)؛ دورات الغطاء أسرع (حوالي 10–18 ثانية) ← قالب غطاء ذو تجويفين أو 4 تجاويف يطابق الإنتاجية اليومية دون الإفراط في إنتاج الأغطية. عداء متفرع على شكل حرف Y ومتوازن لكل وقت ملء تجويف في سوق دبي المالي.
Snap-Fit Clip Undercut - رافع بزاوية دقيقة أو شريحة ضحلة - 1-2 رافع صغير (السفر 5-10 مم) أو مشبك سحب ذو زاوية ضحلة يسحب مشبكًا سريعًا يشغل شفة علوية للصندوق سعة 40 لترًا؛ إدراجات نيتريد H13 للارتداء؛ تم فحص التداخل في التجميع ثلاثي الأبعاد.
تعويض الانكماش لغطاء PP (سحب ضحل متوسط) — انكماش PP ~1.2–1.8%؛ محيط الغطاء / مقعد الشفة يتم تكبيره قليلاً لكل انكماش تم التحقق من تدفقه؛ يتم التحكم في الخلوص من الغطاء إلى الجسم بمقدار 0.2-0.4 مم (تم التحقق من خلال رسم / تعتيم صندوق الجسم سعة 40 لترًا).
بوابة غواصة مخفية (كامنة) على الحافة الداخلية / الوجه الخلفي - بقايا البوابة غير مرئية من الوجه الخارجي المرئي؛ معيار فرع Y للعداء البارد للتجويف المتعدد؛ طرف ساخن (مفتوح) اختياري لغطاء PS المميز ذو التجويف الواحد.
تبريد الجدران الرقيقة ودورة قصيرة — حاجز بقطر 6–8 مم + فقاعة محيطية في القلب؛ دائرة معزولة دورة نموذجية 10-18 ثانية؛ فتحات خط فراق 0.01-0.015 مم لمنع حرق الأجزاء الرقيقة.
تشطيب السطح - تلميع ساتان قياسي / شديد اللمعان لمنطقة النوافذ - ساتان Cavity SPI B1/B2 (غطاء PP قياسي)؛ SPI A2 شديد اللمعان (إدراج S136) لمنطقة النافذة الشفافة؛ لا يوجد نقش على نسج الروطان/VDI إلا إذا تم طلبه خصيصًا كنسخة ديكور. SPI B1 مصقول بشكل أساسي لسهولة التحرير.
أخدود ختم سيليكون اختياري وإدخال الشعار — أخدود حلقة دائرية مُشكَّل في القلب؛ نقش شعار قابل للتغيير/نقش بارز على الجانب الداخلي أو الوجه الخلفي غير المرئي.
تصميم شفاف لإدخال النافذة (غطاء ممتاز) - تجويف مصمم بإدخال S136 شديد اللمعان قابل للإزالة لمنطقة نافذة شفافة؛ يتم حقن مادة النافذة (PS/ABS) بشكل منفصل أو عبر 2K overmolding (اختياري).
بدء المشروع ومراجعة سوق دبي المالي - تحليل سُمك جدار الغطاء (النوع 1.5-2.5 مم)، والقطع السفلي المشبك وشوط الرافعة، وموقع البوابة وتوازن الفرع Y للتجويفات المتعددة، ومساحة الجلوس من الغطاء إلى الجسم (تحتاج إلى 40 لترًا من تعتيم / رسم الحافة العلوية لجسم الصندوق). اقترح رقم التجويف ليتوافق مع نسبة إخراج قالب الجسم البالغة 40 لترًا.

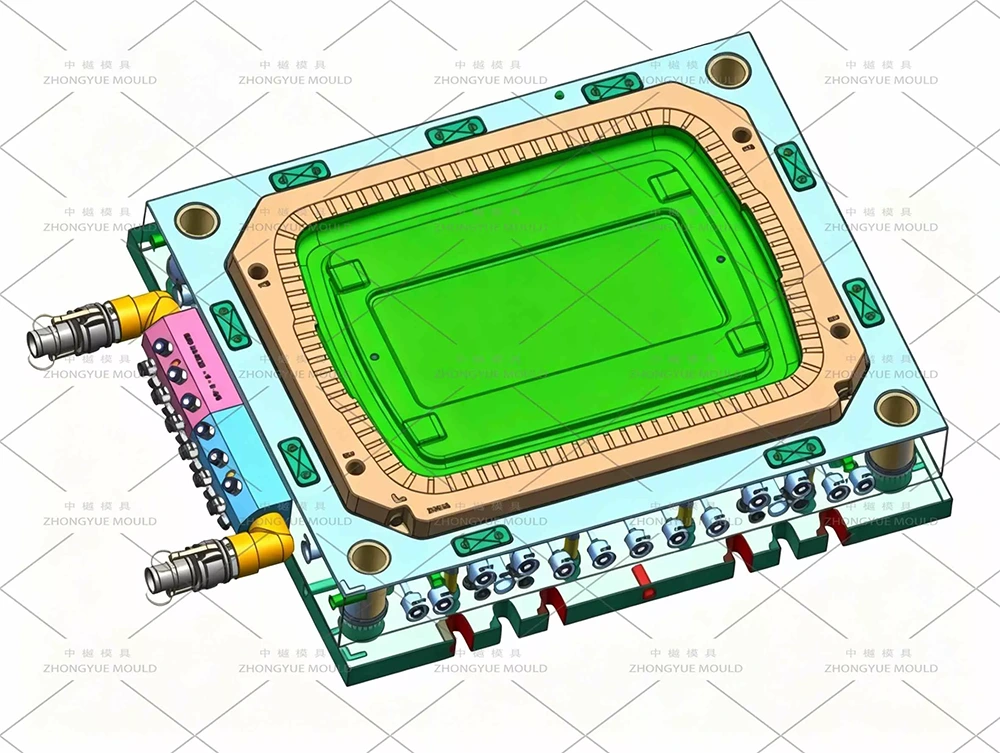

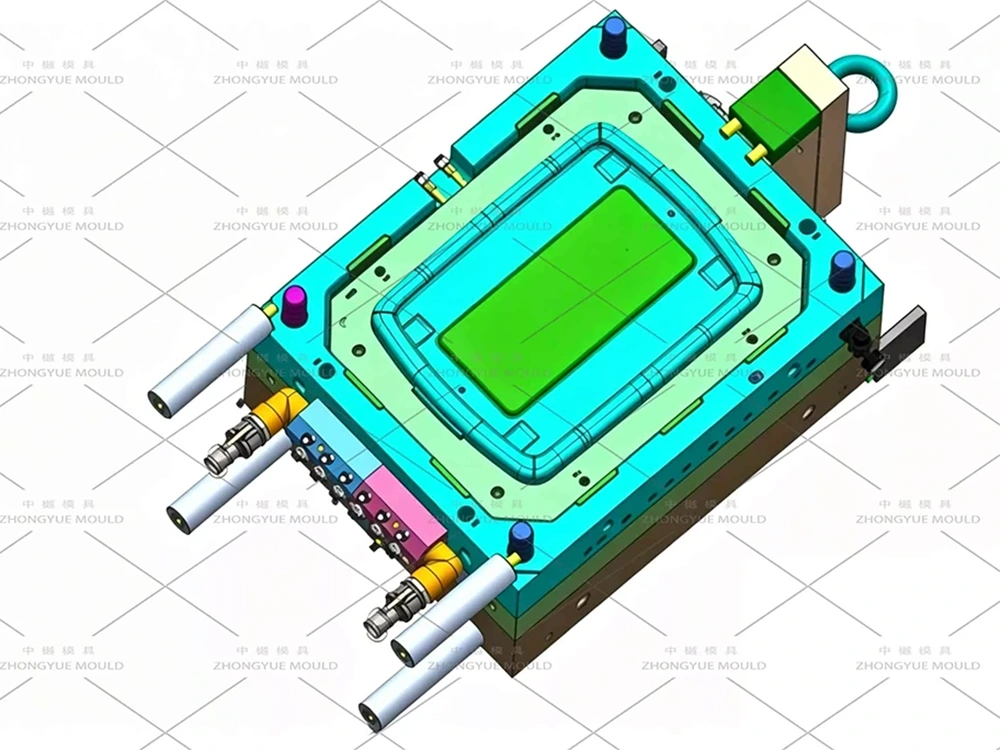

الموافقة على تصميم القالب (ثلاثي الأبعاد) — تجميع كامل مع تصميم حاجز التبريد، وتفاصيل الرافعة الدقيقة/الشريحة مع فحص التداخل، ومحاكاة موازنة العداء، واستراتيجية التنفيس (خط الفصل من 0.01 إلى 0.015 مم).
تصنيع آلي دقيق - تجويف خشن/تشطيب عالي السرعة باستخدام الحاسب الآلي، قلب/تجويف SPI B1/B2 (أو S136 A2 لمنطقة اللمعان)، نيترة رافعة دقيقة H13 وتركيب يدوي، جيب إدخال الشعار مُصنع آليًا.
تجربة التجميع وT1 - يتم تشغيلها على ماكينة حقن داخلية؛ تحقق من الملاءمة على عينة هيكل الصندوق سعة 40 لترًا (يتم إرسالها أو شراؤها بشكل منفصل)، بقايا البوابة، دورة التبريد (~10-18 ثانية)؛ توفير فيديو تجريبي + أغطية عينة + فحص الأبعاد.
التصحيح والموافقة النهائية - ضبط التوقيت الدقيق إذا لزم الأمر؛ يتم الشحن في علبة خالية من التبخير مع دليل القالب وقائمة قطع الغيار (زنبرك الرافعة الدقيقة، ودبابيس القاذف، وأداة سحب الذباب).
دعم ما بعد البيع — ضمان القالب لمدة عام، وقطع غيار مجانية للأضرار غير الصناعية (خاصة زنبركات/دبابيس الرافعة الدقيقة)، والتوجيه الفني عن بعد.
تجربة غنية بالقالب المنزلي - صناديق تخزين سعة 5 لتر - 120 لترًا (مجموعات الهيكل + الأغطية)، وصناديق الروطان، والكراسي، والأقفاص، والسلال المبنية داخل الشركة
DFM داخليًا مع فحص ملاءمة غطاء الجسم - تحقق من خلوص الحافة من الغطاء إلى الصندوق (0.2–0.4 مم) باستخدام رسم/تعتيم الجسم سعة 40 لترًا قبل قطع الفولاذ؛ ننصح بعدد التجاويف الأمثل (2 × 1 / 2 × 2) ليتناسب مع ناتج الجسم
خبرة متعددة التجاويف والرافعة الدقيقة - عداء فرعي متوازن على شكل حرف Y، تم حساب الرافعات/الشرائح الصغيرة ذات المشبك المفاجئ بشكل صحيح؛ منطقة S136 شديدة اللمعان اختيارية لنافذة شفافة
مراقبة الجودة الصارمة والتقدم الشفاف - صور الآلات الأسبوعية، موافقة عينة T1 (التحقق من ملاءمة عينة الجسم) قبل الشحن
تجربة التصدير - يتم شحن القوالب إلى أوروبا وأمريكا الشمالية وأمريكا الجنوبية وجنوب شرق آسيا والشرق الأوسط
ضمان القالب لمدة عام + توريد قطع الغيار (نوابض الرافعة الدقيقة، ودبابيس القاذف)
س: ما هو عدد التجويف الذي يجب أن أختاره - 1×1 أو 2×1 أو 2×2؟
ج: جسم الصندوق سعة 40 لترًا عادة ما يكون 1×1 (الدورة ~22-35 ثانية). دورات الغطاء أسرع (حوالي 10–18 ثانية)، لذلك نوصي بتجويفين (2×1) أو 4 تجاويف (2×2 أو 4×1) لموازنة الإنتاج اليومي تقريبًا. أخبرنا بعدد تجويفات جسمك وحجمك اليومي — وسنقوم بحساب العدد الأمثل لتجويف الغطاء.
س: هل يحتاج قالب الغطاء إلى رسم جسم الصندوق؟
ج: موصى به بشدة - نحتاج إلى الحافة العلوية للصندوق Ø أو L×W، وسمك الحافة، وموقع الأخدود المفاجئ (أو إرسال الجسم ثلاثي الأبعاد) للتحقق من خلوص غطاء الغطاء (0.2-0.4 مم) وتعشيق المشبك المفاجئ قبل قطع الفولاذ.
س: ما هو السطح النهائي - أي نسيج من الروطان/المنسوج؟
ج: المعيار هو طلاء الساتان SPI B1/B2 (بدون نسيج) لأغطية PP. SPI A2 شديد اللمعان (إدراج S136) اختياري لمنطقة نافذة PS أو ABS المتميزة. لا يتم تطبيق نقش قصب VDI/الروطان إلا إذا طلبت غطاءًا خاصًا للديكور ليتناسب مع هيكل صندوق الروطان.
س: هل يمكنك إضافة أخدود لحشية ختم السيليكون؟
ج: نعم - حلقة على شكل حرف O/أخدود حشية في القلب؛ يمكننا أيضًا تقديم المشورة بشأن المقطع العرضي للأخدود (عرض 2.0-3.0 مم × عمق 1.5-2.0 مم) لكل حجم سلك السيليكون القياسي.
س: ماذا تحتاج لاقتباس ؟

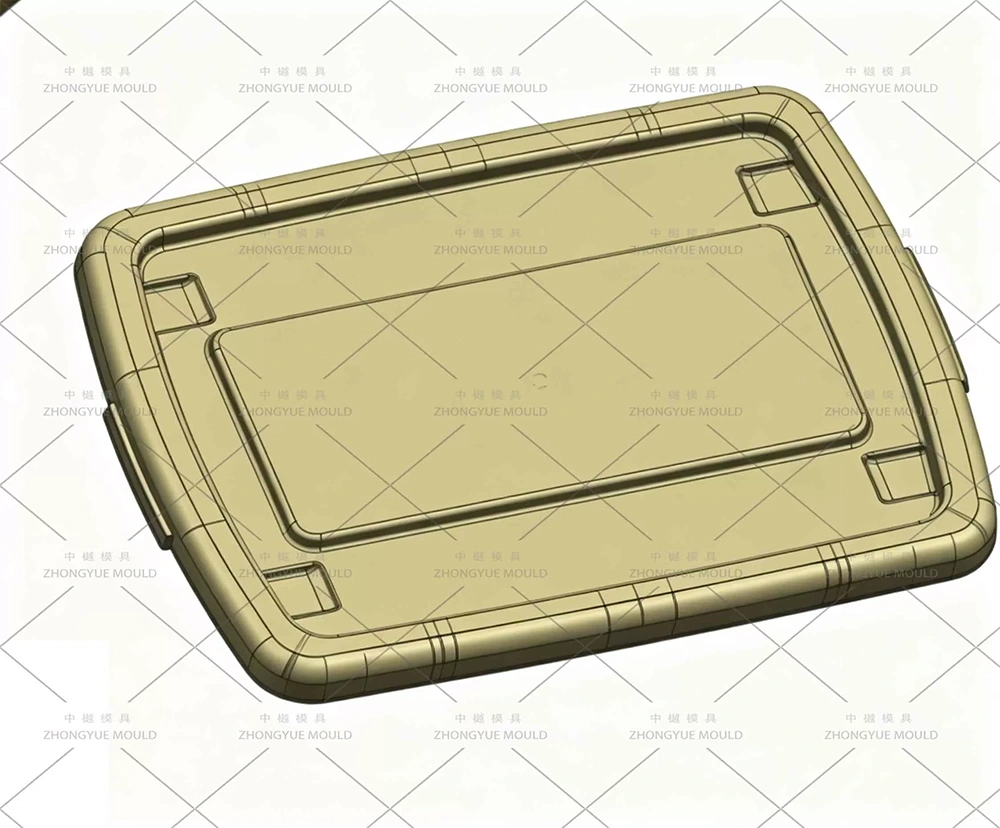

ج: رسم ثنائي الأبعاد (PDF/DWG) + نموذج ثلاثي الأبعاد (STP/IGS/X_T) للغطاء ويفضل تعتيم الحافة العلوية لجسم الصندوق سعة 40 لترًا أو ثلاثي الأبعاد؛ أخبرنا برقم تجويف قالب جسمك (1×1 وما إلى ذلك)، والحجم السنوي، وتجويف الغطاء المفضل (2×1 / 2×2)، والمواد (PP MFR / GPPS / ABS).
أرسل غطاء صندوق التخزين سعة 40 لترًا رسمًا ثنائي الأبعاد + نموذجًا ثلاثي الأبعاد (ومن الناحية المثالية خافتات/ملف الشفة العلوية لجسم الصندوق سعة 40 لترًا) ومعلومات تجويف قالب الجسم سعة 40 لترًا. ستوفر ZHONGYUE MOLD مراجعة مجانية لسوق دبي المالي مع فحص ملاءمة غطاء الجسم + توصية برقم التجويف + عرض أسعار رسمي خلال 24-48 ساعة عمل.
اتصل بنا الآن لبدء مشروع قالب حقن غطاء حاوية التخزين البلاستيكية سعة 40 لترًا!
